5MT-40

Узел раздаточной коробки и корпуса удлинителя

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

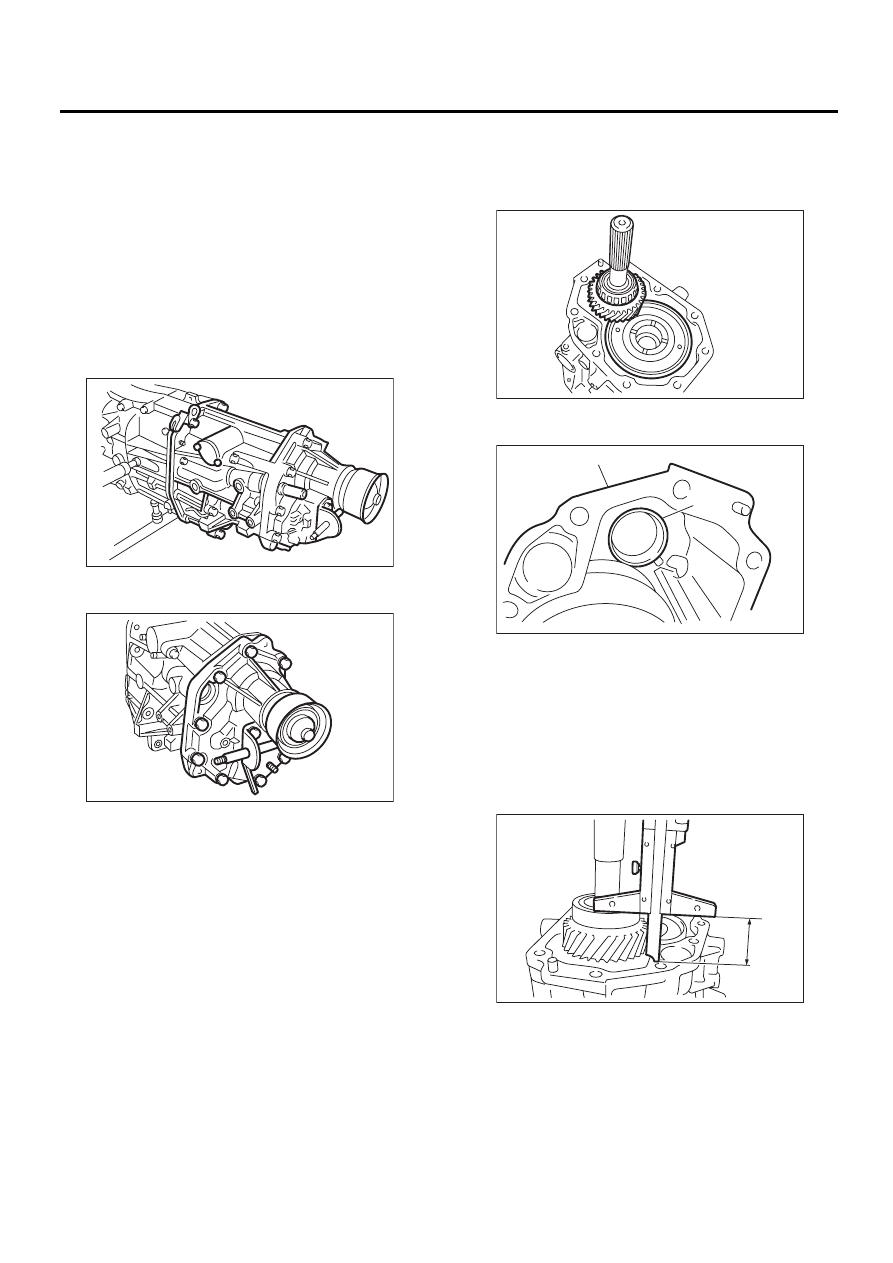

9. Узел раздаточной коробки

и корпуса удлинителя

A: СНЯТИЕ

1) Снимите узел механической трансмиссии с
автомобиля. <См. 5MT-27, СНЯТИЕ, Узел меха-
нической трансмиссии.>
2) Снимите выключатель фонарей заднего хо-
да и датчик нейтральной передачи.
<См. 5MT-37, СНЯТИЕ, Переключатели и жгут
проводов.>
3) Снимите раздаточную коробку вместе с уз-
лом корпуса удлинителя.

4) Снимите рычаг переключения.
5) Снимите узел корпуса удлинителя.

B: УСТАНОВКА

1) Установите межосевой дифференциал и ве-
домую шестерню раздаточной коробки в раз-
даточную коробку.

2) Снимите внешнюю обойму подшипника с кор-
пуса удлинителя.

3) Нажимая на внешнюю обойму подшипника в
горизонтальном направлении, десять раз по-
верните ведомый вал.
4) Измерьте высоту “W” между раздаточной ко-
робкой и коническим роликовым подшипником
на ведомой шестерне раздаточной коробки.

MT-00116

MT-00117

(A) Внешняя обойма подшипника

(B) Корпус удлинителя

MT-00118

MT-00119

(B)

(A)

MT-00120

5MT-41

Узел раздаточной коробки и корпуса удлинителя

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

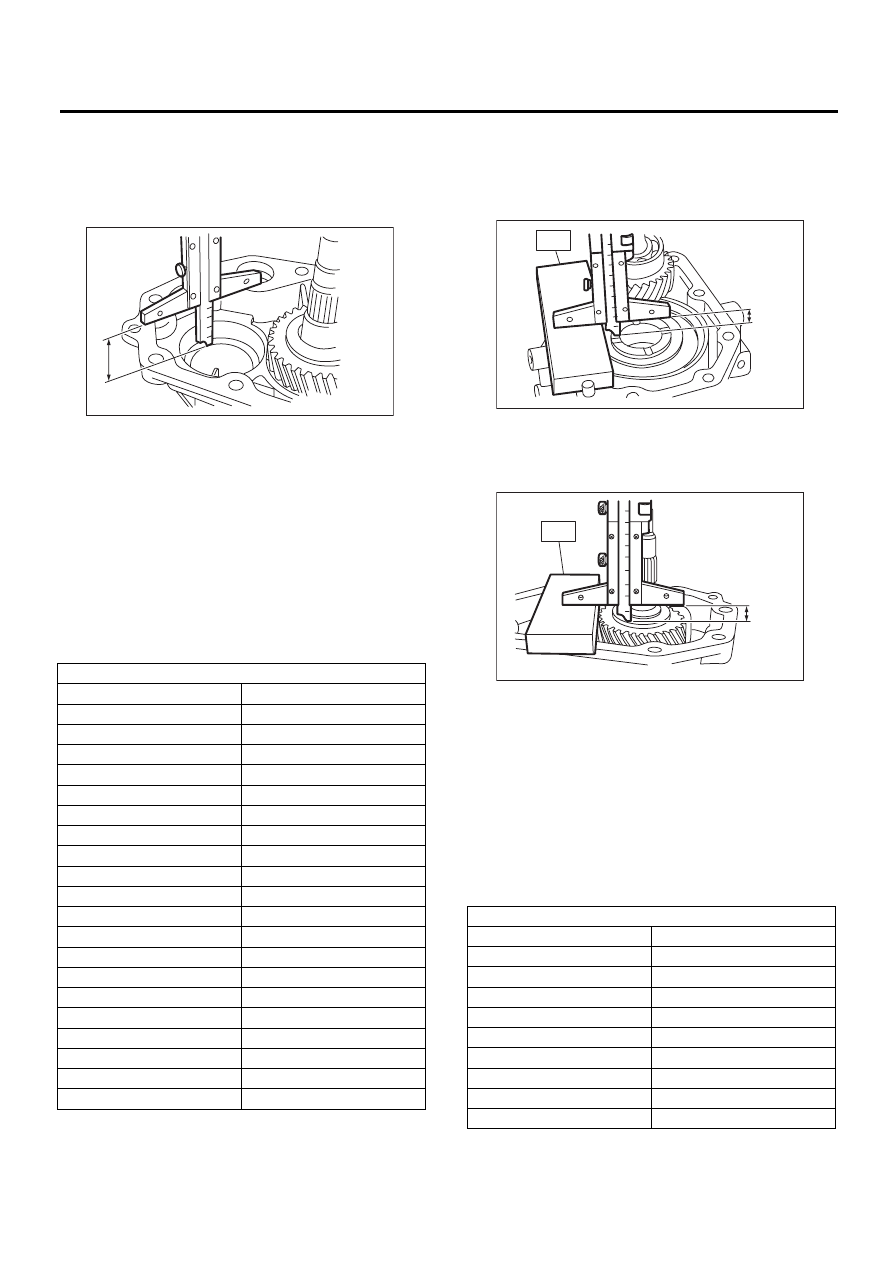

5) Измерьте глубину “X” на месте вставки под-
шипника корпуса удлинителя.

ПРИМЕЧАНИЕ:
Проведите измерение, когда внешняя обойма
подшипника и упорная шайба сняты.

6) Рассчитайте размер упорной шайбы “t”, ис-
пользуя следующую формулу.
t = X – W + (0,15 — 0,25 мм (0,006 — 0,010 дюйма))
7) Выберите шайбу ближайшего подходящего
размера из следующей таблицы:

Предварительный натяг (нормативный раз-
мер выступания) конического роликового
подшипника:

0,15 — 0,25 мм (0,006 — 0,010 дюйма)

ПРИМЕЧАНИЕ:
Убедитесь, что значение находится в пределах
предварительного натяга.

8) Установите упорные шайбы на ведущий вал
раздаточной коробки.

9) Установите внешнюю обойму подшипника в
корпус удлинителя.
10) Измерьте глубину “S” между раздаточной
коробкой и межосевым дифференциалом.
ST

398643600

ЩУП

11) Измерьте высоту “T” между корпусом удли-
нителя и ведущей шестерней раздаточной ко-
робки.
ST

398643600

ЩУП

ПРИМЕЧАНИЕ:
Толщина специального инструмента: 15 мм
(0,59 дюйма)
12) Рассчитайте размер упорной шайбы U, ис-
пользуя следующую формулу.
U = S + T – 30 мм (1,18 дюйма) [Толщина специ-
ального инструмента]
13) Выберите подходящую шайбу из следую-
щей таблицы:

Нормативная величина зазора :

0,15 — 0,35 мм (0,0059 — 0,0138 дюйма)

Упорная шайба (50

Номер детали

Толщина, мм (дюймов)

803050060

0,50 (0,0197)

803050061

0,55 (0,0217)

803050062

0,60 (0,0236)

803050063

0,65 (0,0256)

803050064

0,70 (0,0276)

803050065

0,75 (0,0295)

803050066

0,80 (0,0315)

803050067

0,85 (0,0335)

803050068

0,90 (0,0354)

803050069

0,95 (0,0374)

803050070

1,00 (0,0394)

803050071

1,05 (0,0413)

803050072

1,10 (0,0433)

803050073

1,15 (0,0453)

803050074

1,20 (0,0472)

803050075

1,25 (0,0492)

803050076

1,30 (0,0512)

803050077

1,35 (0,0531)

803050078

1,40 (0,0551)

803050079

1,45 (0,0571)

MT-00121

Упорная шайба

Номер детали

Толщина, мм (дюймов)

803036050

0,9 (0,035)

803036054

1,0 (0,039)

803036051

1,1 (0,043)

803036055

1,2 (0,047)

803036052

1,3 (0,051)

803036056

1,4 (0,055)

803036053

1,5 (0,059)

803036057

1,6 (0,063)

803036058

1,7 (0,067)

MT-00122

MT-00123

5MT-42

Узел раздаточной коробки и корпуса удлинителя

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

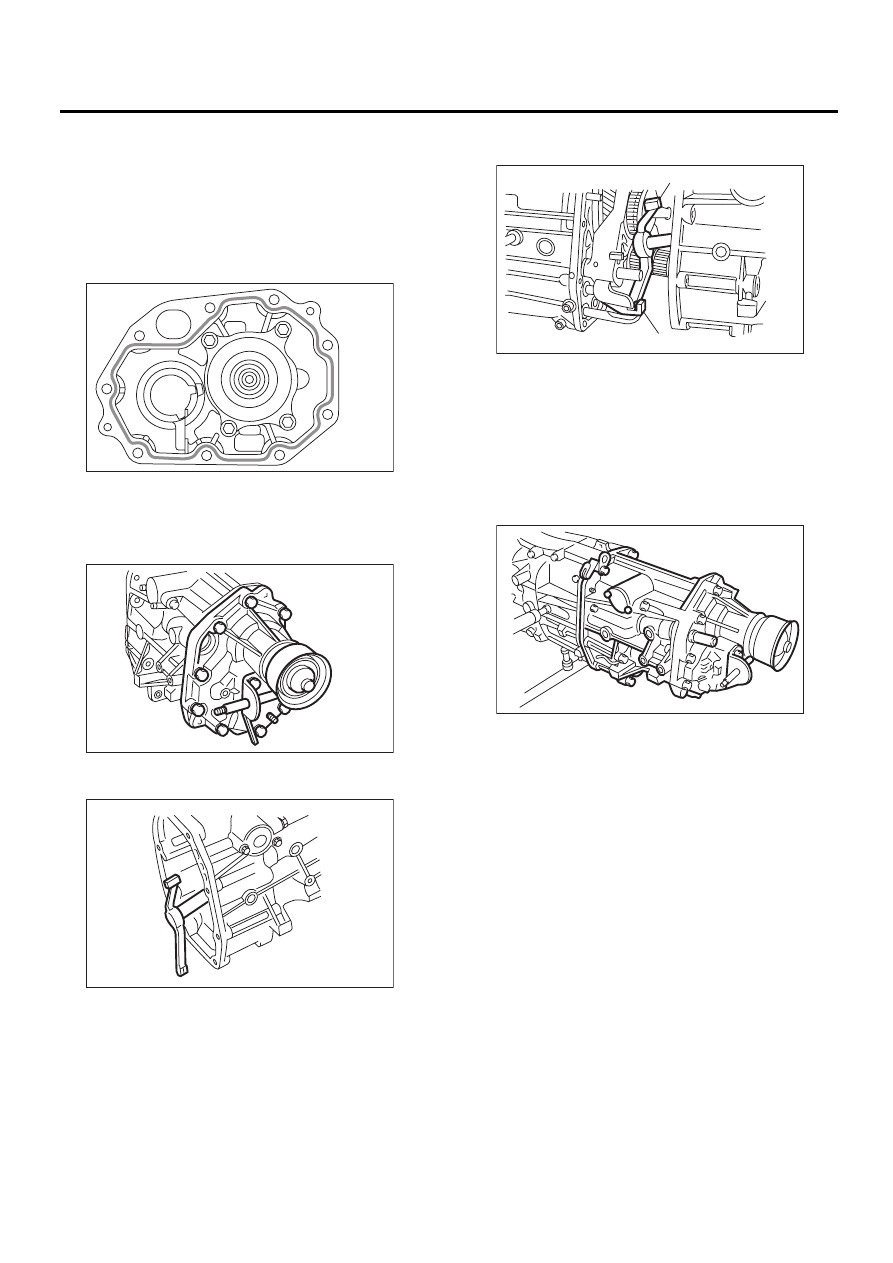

14) Установите упорную шайбу на межосевой
дифференциал.
15) Нанесите достаточное количество прокла-
дочного герметика на сопряженные поверхнос-
ти раздаточной коробки.

Прокладочный герметик

THREE BOND 1215 (Деталь №004403007)
или эквивалент

16) Установите узел удлинителя в раздаточ-
ную коробку.

Момент затяжки:

40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)

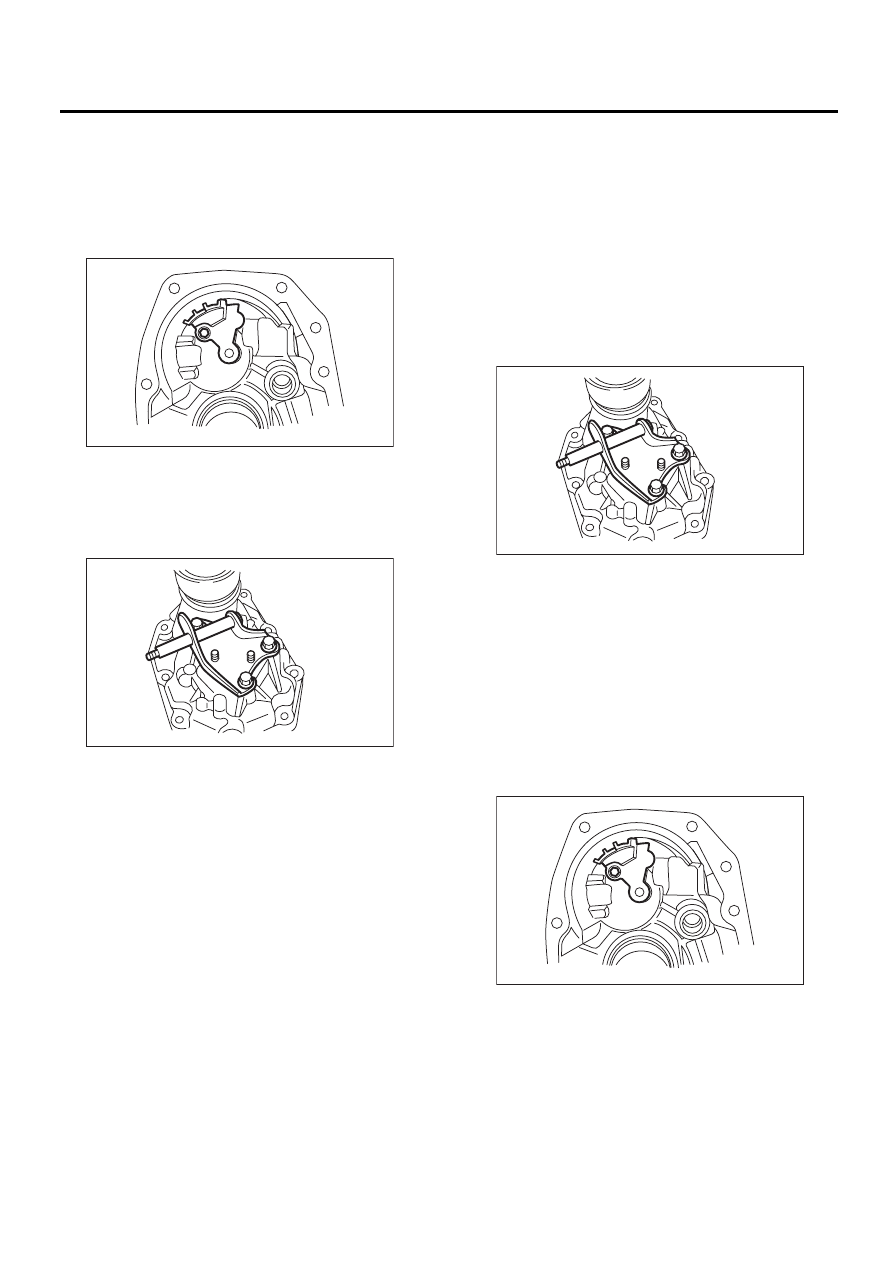

17) Установите рычаг переключения на разда-
точную коробку.

18) Подвесьте рычаг переключения на шток
вилки 3-ей-4-ой передачи.

19) Установите узел корпуса удлинителя вмес-
те с раздаточной коробкой на корпус транс-
миссии.

Момент затяжки:

24,5 Нм (2,5 кгс-м, 18,1 фунт-сила-фут)

MT-00124

MT-00117
