5AT(diag)-38
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
B: КДН P0712 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА
ТЕМПЕРАТУРЫ ATF
УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв во входной цепи сигнала датчика температуры ATF 1.
ПРИЗНАК НЕИСПРАВНОСТИ:
Чрезмерный рывок при переключении передач

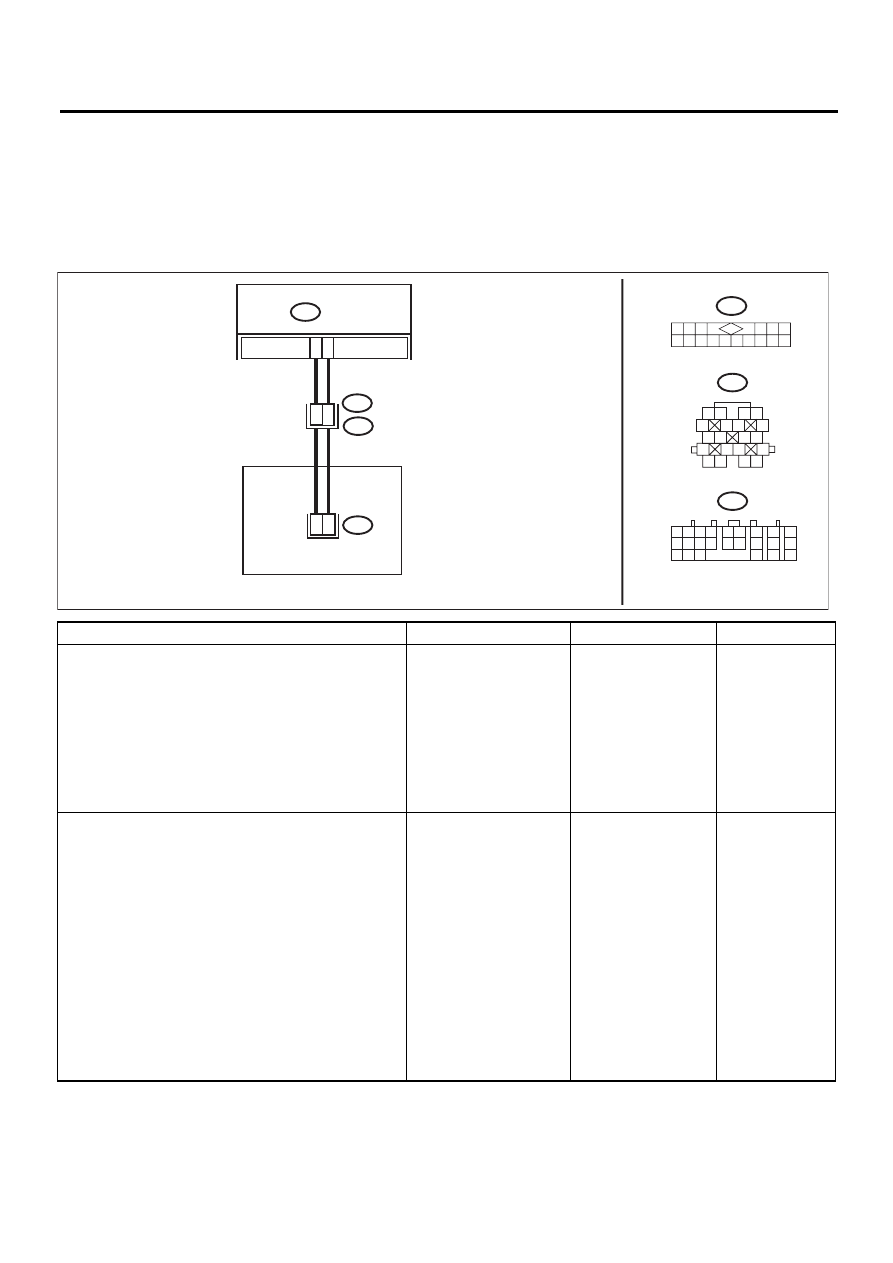

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ
МЕЖДУ TCM И ТРАНСМИССИЕЙ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от TCM и трансмиссии.
3) Измерьте сопротивление в жгуте проводов
между TCM и разъемом трансмиссии.
Разъемы и клеммы
(B54) № 13 — (B11) № 12:
(B54) № 2 — (B11) № 5:
Составляет ли величи-
на сопротивления ме-
нее 1 Ом?
Переходите к шагу 2. Устраните раз-
рыв цепи в жгуте
проводов между
TCM и разъемом
трансмиссии.
2
ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ATF.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Подключите разъемы трансмиссии и TCM.
3) Запустите двигатель.
4) Прогрейте трансмиссию, пока температура
ATF не превысит 80°C (176°F).
ПРИМЕЧАНИЕ:
Если температура наружного воздуха ниже 0°С
(32°F), то необходимо проехать на автомобиле
для разогрева ATF до рабочей температуры.
5) Отсоедините разъем от трансмиссии.
6) Измерьте сопротивление между клеммами
разъема трансмиссии.
Разъемы и клеммы
(T4) № 5 — (T4) № 12:
Находится ли величина
сопротивления в диапа-
зоне 0,5 — 1,2 кОм?
Переходите к шагу 3. Переходите к ша-
AT-04603
TCM
B11
1
2
3 4
5
6 7
8
9
13
14 15
20
19
17
16
10
11 12
18
2
B54
B11
T10
T4
5
B54
T10
13
12
16
1
1 2
7
8
9
5 6
3 4
10 11 12
19 20 21
13
14 15
16
17
18
22
23
24
БЛОК УПРАВЛЯЮЩИХ КЛАПАНОВ
1 2 3
4 5 6
7 8 9 10 11 12 13 14 15 16
