Subaru Legacy (2008 год). Руководство - часть 619

4AT-138

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

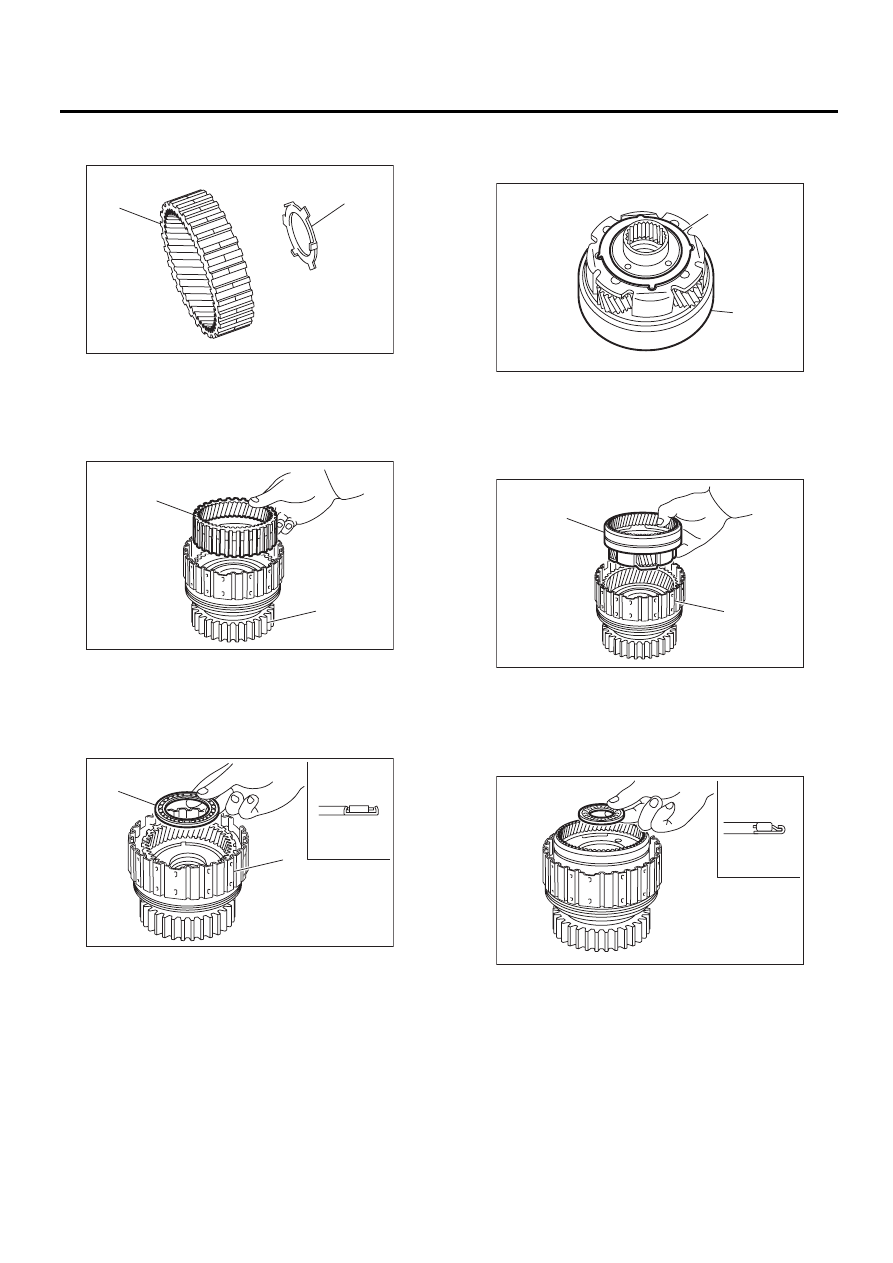

9) Установите шайбу на заднюю шестерню
внутреннего зацепления.

10) Установите заднюю шестерню внутреннего
зацепления.

11) Установите упорный игольчатый подшип-
ник в правильном направлении.

12) Установите шайбу, совместив выступ на
шайбе с отверстием в водиле задней планетар-
ной передачи.

13) Установите заднее водило планетарной
передачи на ступицу муфты низших передач.

14) Установите упорный игольчатый подшип-
ник в правильном направлении.

(A) Задняя шестерня внутреннего зацепления

(B) Шайба

(A) Задняя шестерня внутреннего зацепления

(B) Ступица муфты низших передач

(A) Упорный игольчатый подшипник

(B) Ступица муфты низших передач

(D) Сторона поршня муфты низших передач

AT-00275

(A)

(B)

AT-00276

(B)

(A)

AT-02222

(B)

(D)

(C)

(A)

(A) Шайба

(B) Заднее водило планетарной передачи

(A) Заднее водило планетарной передачи

(B) Ступица муфты низших передач

(A) Сторона задней центральной шестерни

(B) Сторона заднего водила планетарной передачи

AT-00278

(A)

(B)

AT-00262

(B)

(A)

AT-02223

(B)

(A)

4AT-139

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

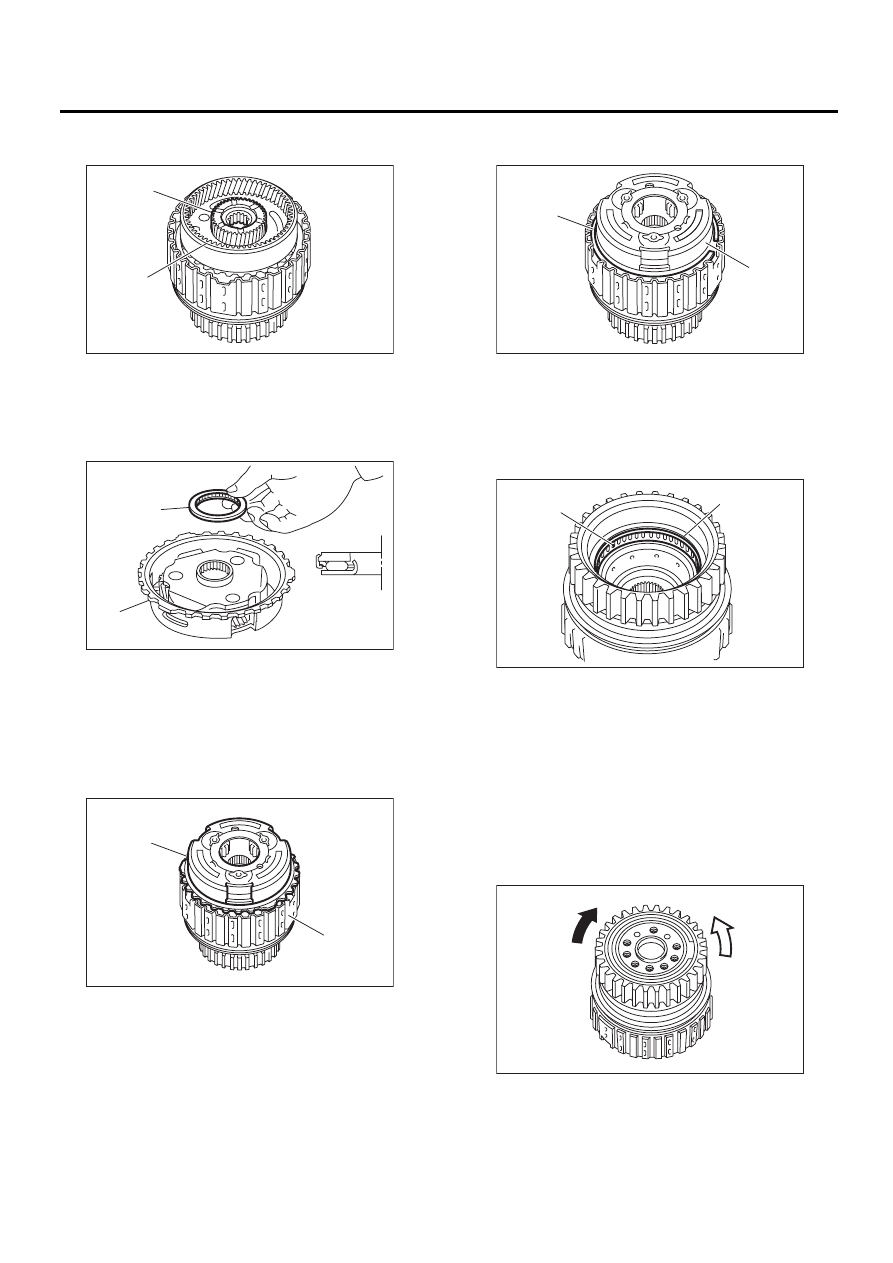

15) Установите центральную заднюю шестер-
ню в правильном направлении.

16) Установите упорный игольчатый подшип-
ник в правильном направлении.

17) Установите переднее водило планетарной
передачи на ступицу муфты низших передач.

18) Установите пружинное стопорное кольцо
на ступицу муфты низших передач.

19) Установите игольчатый подшипник, а за-
тем закрепите, используя пружинное стопор-
ное кольцо.

20) Установите одностороннюю муфту и внут-
реннюю обойму односторонней муфты, а затем
закрепите, используя пружинное стопорное
кольцо.
21) Установите внутреннюю обойму односто-
ронней муфты. Убедитесь, что муфта блокиру-
ется по часовой стрелке и свободно вращается
против часовой стрелки.

(A) Задняя центральная шестерня

(B) Заднее водило планетарной передачи

(A) Упорный игольчатый подшипник

(B) Переднее водило планетарной передачи

(D) Сторона переднего водила планетарной передачи

(A) Переднее водило планетарной передачи

(B) Ступица муфты низших передач

AT-00261

(B)

(A)

AT-00280

(A)

(B)

(C)

(D)

AT-00260

(B)

(A)

(A) Пружинное стопорное кольцо

(B) Переднее водило планетарной передачи

(A) Игольчатый подшипник

(B) Пружинное стопорное кольцо

(A) Блокируется

(B) Вращается свободно

AT-00281

(B)

(A)

AT-00268

(B)

(A)

AT-00282

(B)

(A)

4AT-140

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

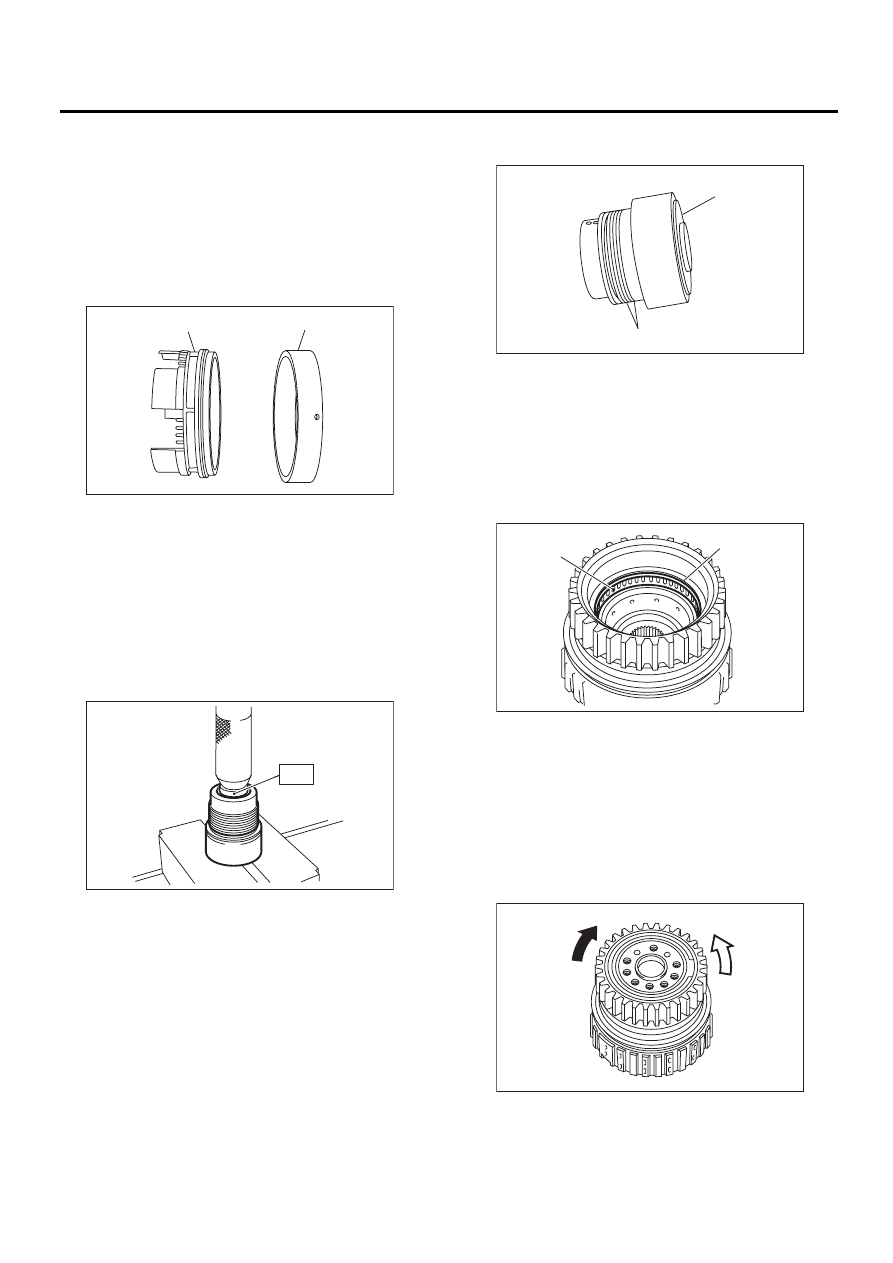

3. ТОРМОЗ 2-4 ПЕРЕДАЧ

1) Нанесите ATF на кольцо с D-образным про-
филем и установите его на поршне тормоза 2-4
передач.
2) Установите поршень тормоза 2-4 передач на
держатель поршня тормоза 2-4 передач.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить кольцо с
D-образным профилем.

4. ВНУТРЕННЯЯ ОБОЙМА
ОДНОСТОРОННЕЙ МУФТЫ

1) Установите игольчатый подшипник на внут-
реннюю обойму при помощи специального инс-
трумента и пресса.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398497701

ОПОРА

2) Нанесите вазелин на канавку на внутренней
обойме на новое уплотнительное кольцо.

3) Установите два уплотнительных кольца на
внутреннюю обойму односторонней муфты.

5. НАРУЖНАЯ ОБОЙМА
ОДНОСТОРОННЕЙ МУФТЫ

1) Установите игольчатый подшипник, а затем
закрепите, используя пружинное стопорное
кольцо.

2) Установите одностороннюю муфту и внут-
реннюю обойму односторонней муфты, а затем
закрепите, используя пружинное стопорное
кольцо.
3) Установите внутреннюю обойму. Убедитесь,
что муфта блокируется по часовой стрелке и
свободно вращается против часовой стрелки.

(A) Поршень тормоза 2-4 передач

(B) Держатель поршня тормоза 2-4 передач

AT-00288

( A )

( B )

AT-00299

(A) Внутренняя обойма односторонней муфты

(B) Уплотнительное кольцо

(A) Игольчатый подшипник

(B) Пружинное стопорное кольцо

(A) Блокируется

(B) Вращается свободно

AT-00298

(B)

(A)

AT-00268

(B)

(A)

AT-00282

(B)

(A)

4AT-141

Основной корпус автоматической трансмиссии

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

E: ПРОВЕРКА

1. МУФТА ВЫСШИХ ПЕРЕДАЧ И МУФТА
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

Проверьте следующие позиции.
• Наружное покрытие ведущего диска на
предмет износа и повреждений
• Ведомый диск на предмет побежалости (вы-
горевший цвет)
• Пружинное стопорное кольцо на предмет из-
носа и пружинный держатель на предмет де-
формации
• Износ или повреждение манжетного уплот-
нения и кольца с D-образным профилем
• Поршень и контрольный шарик поршня на
предмет правильной работы
• Отрегулируйте полный осевой люфт.
<См. 4AT-106, РЕГУЛИРОВКА, Корпус масля-
ного насоса.>

2. ПЛАНЕТАРНАЯ ПЕРЕДАЧА И МУФТА
НИЗШИХ ПЕРЕДАЧ

Проверьте следующие позиции.
• Наружное покрытие ведущего диска на
предмет износа и повреждений
• Ведомый диск на предмет побежалости (вы-
горевший цвет)
• Пружинное стопорное кольцо на предмет из-
носа и пружинный держатель на предмет де-
формации
• Износ или повреждение манжетного уплот-
нения и кольца с D-образным профилем
• Проверьте величину полного осевого люфта
и отрегулируйте ее до нормативной величины.
<См. 4AT-106, РЕГУЛИРОВКА, Корпус масля-
ного насоса.>

3. ТОРМОЗ 2-4 ПЕРЕДАЧ

Проверьте следующие позиции.
• Наружное покрытие ведущего диска на
предмет износа и повреждений
• Ведомый диск на предмет побежалости (вы-
горевший цвет)
• Пружинное стопорное кольцо на предмет из-
носа, плоскую пружину на предмет правильной
установки и разрыва, пружинный держатель
на предмет деформации
• Износ или повреждение манжетного уплот-
нения и кольца с D-образным профилем
• Проверьте величину полного осевого люфта
и отрегулируйте ее до нормативной величины.
<См. 4AT-106, РЕГУЛИРОВКА, Корпус масля-
ного насоса.>

4. ОДНОСТОРОННЯЯ МУФТА

• Убедитесь, что пружинное стопорное кольцо
не повреждено, а уплотнительное кольцо не
деформировано.
• Проверьте величину полного осевого люфта
и отрегулируйте ее до нормативной величины.
<См. 4AT-106, РЕГУЛИРОВКА, Корпус масля-
ного насоса.>

5. ТОРМОЗ НИЗШИХ ПЕРЕДАЧ И
ЗАДНЕГО ХОДА
