Subaru Legacy (2008 год). Руководство - часть 603

4AT-74

Охладитель ATF (с функцией подогрева)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

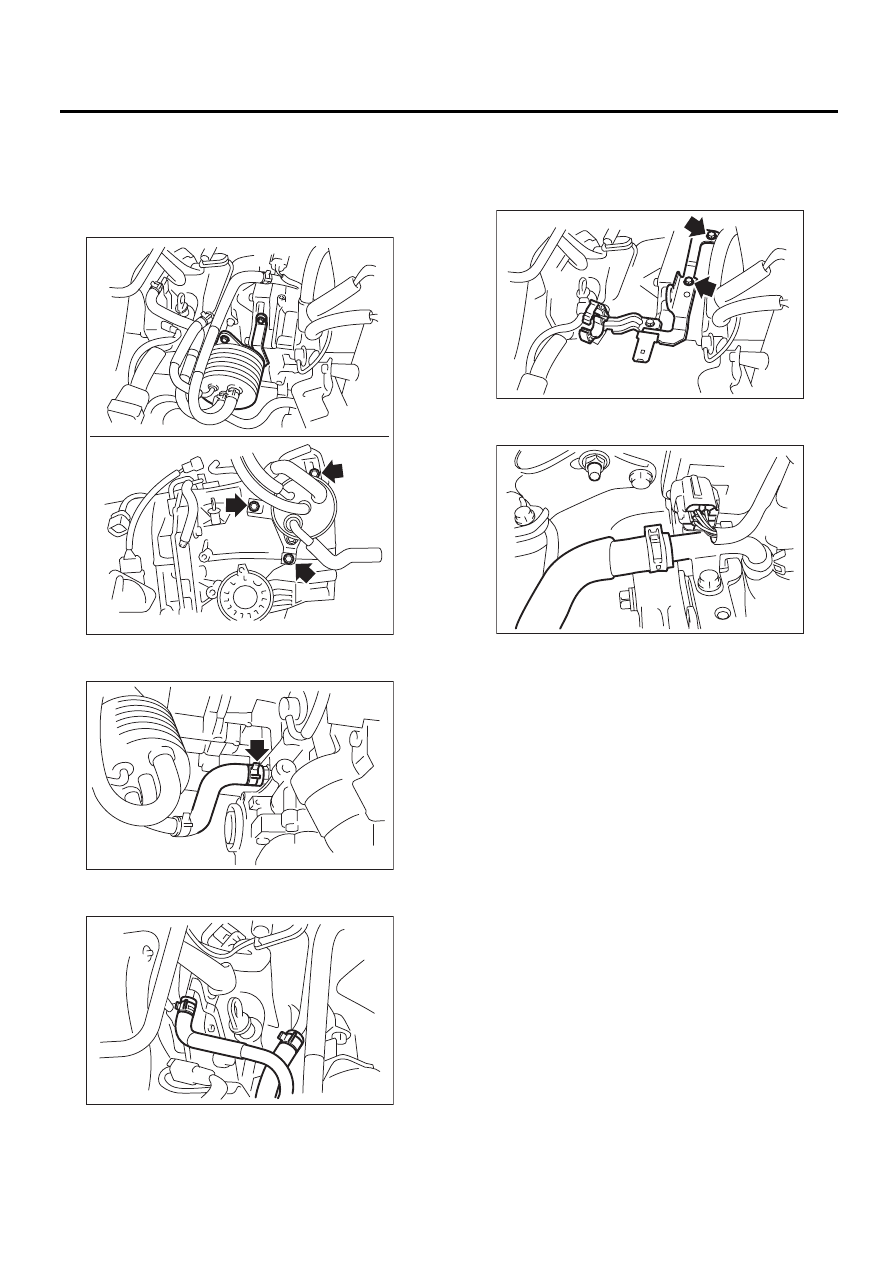

B: УСТАНОВКА

1) Установите узел охладителя ATF на транс-
миссию.

Момент затяжки:

23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)

2) Присоедините впускной шланг охлаждаю-
щей жидкости двигателя к блоку цилиндров.

3) Присоедините шланг охладителя ATF к труб-
ке на трансмиссии.

4) Установите кронштейн жгута проводов дви-
гателя.

Момент затяжки:

16 Нм (1,6 кгс-м, 11,6 фунт-сила-фут)

5) Присоедините выпускной шланг охлаждаю-
щей жидкости двигателя.

6) Установите разъем жгута проводов на крон-
штейн, а, затем присоедините жгут проводов.
7) Установите воздухозаборную камеру
<См. IN(H4SO)-7, УСТАНОВКА, Воздухозабор-
ная камера.>
8) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H4SO)-15, ЗАМЕНА, Охлаждаю-
щая жидкость двигателя.>
9) Проверьте уровень ATF. <См. 4AT-29, ПРО-
ВЕРКА, ATF.>

AT-04638

AT-04637

AT-02171

AT-04581

AT-03589

4AT-75

Охладитель ATF (с функцией подогрева)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

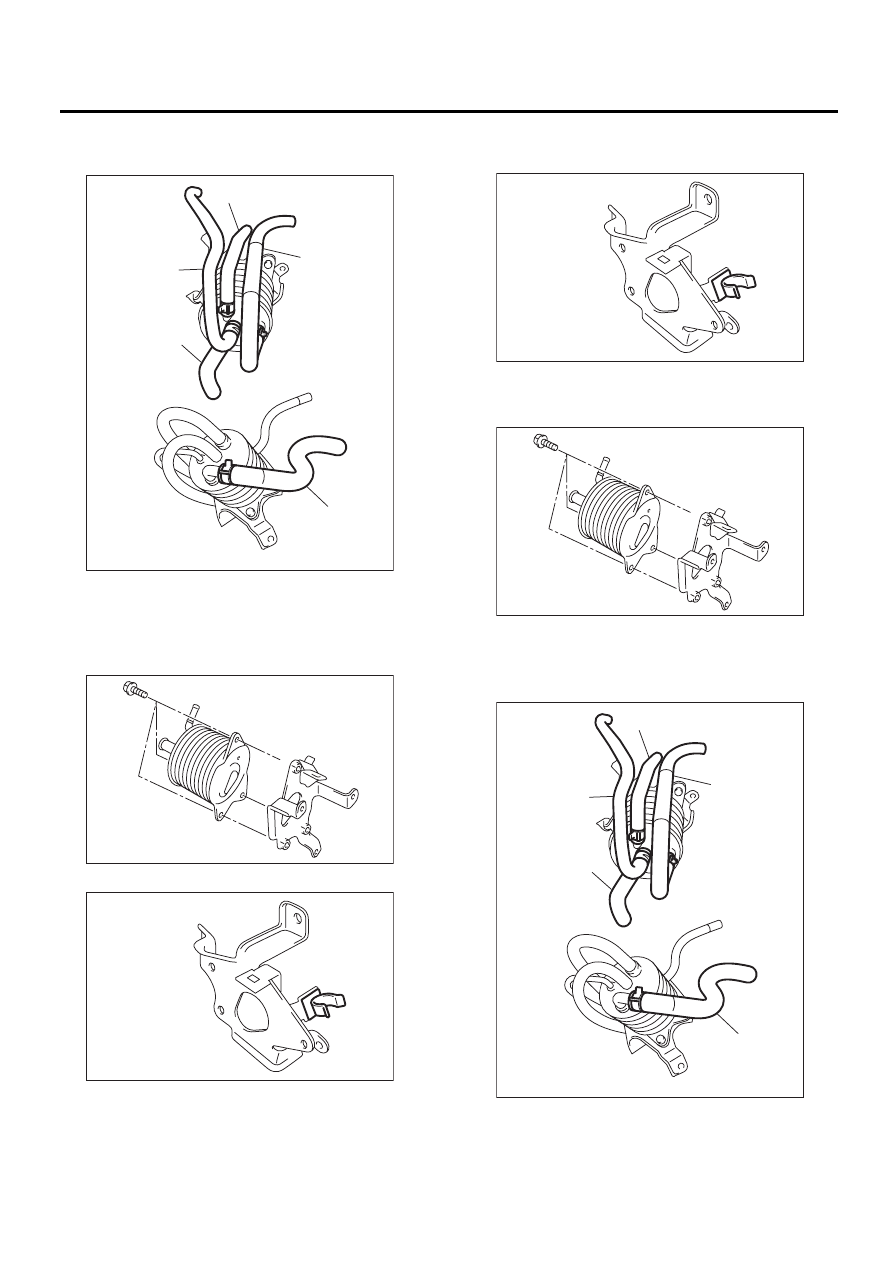

C: РАЗБОРКА

1) Снимите шланги с охладителя ATF.

2) Снимите кронштейн с охладителя ATF.

3) Снимите зажим с кронштейна.

D: СБОРКА

1) Установите зажим на кронштейн.

2) Установите кронштейн.
Момент затяжки:

23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)

3) Присоедините шланги к охладителю ATF.
ПРИМЕЧАНИЕ:
Обращайте внимание на правильное направле-
ние установки.

(A) Впускной шланг охладителя ATF
(B) Выпускной шланг охладителя ATF

(C) Впускной шланг охлаждающей жидкости двигателя
(D) Выпускной шланг охлаждающей жидкости двигателя

AT-04639

(C)

(B)

(A)

(D)

(C)

AT-04652

AT-04653

(A) Впускной шланг охладителя ATF
(B) Выпускной шланг охладителя ATF

(C) Впускной шланг охлаждающей жидкости двигателя
(D) Выпускной шланг охлаждающей жидкости двигателя

AT-04653

AT-04652

AT-04639

(C)

(B)

(A)

(D)

(C)

4AT-76

Охладитель ATF (с функцией подогрева)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

E: ПРОВЕРКА

Отремонтируйте или замените неисправные
шланги, трубки, хомуты и шайбы, обнаружен-
ные при проведении указанной ниже проверки.
1) Убедитесь, что нет утечек охлаждающей
жидкости двигателя из соединений.
2) Проверьте хомут на предмет деформации.
3) Слегка согните шланг и проверьте отсутс-
твие трещин на поверхности, а также других
повреждений.
4) Сожмите шланг пальцами и проверьте элас-
тичность. Также проверьте эластичность в тех
местах, где был установлен хомут, прижимая
их ногтями.
5) Проверьте отсутствие отслаивания, трещин
и деформации на конце каждого шланга.
6) Проверьте охладитель ATF на предмет пов-
реждения.

4AT-77

Вентиляционный шланг

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

24.Вентиляционный шланг

A: СНЯТИЕ

1) Снимите воздухозаборную камеру.
<См. IN(H4SO)-7, СНЯТИЕ, Воздухозаборная
камера.>
2) Отсоедините вентиляционный шланг.

B: УСТАНОВКА

1) Установите вентиляционный шланг.

2) Установите воздухозаборную камеру
<См. IN(H4SO)-7, УСТАНОВКА, Воздухозабор-
ная камера.>

C: ПРОВЕРКА

Убедитесь, что шланг не треснул и не забит.

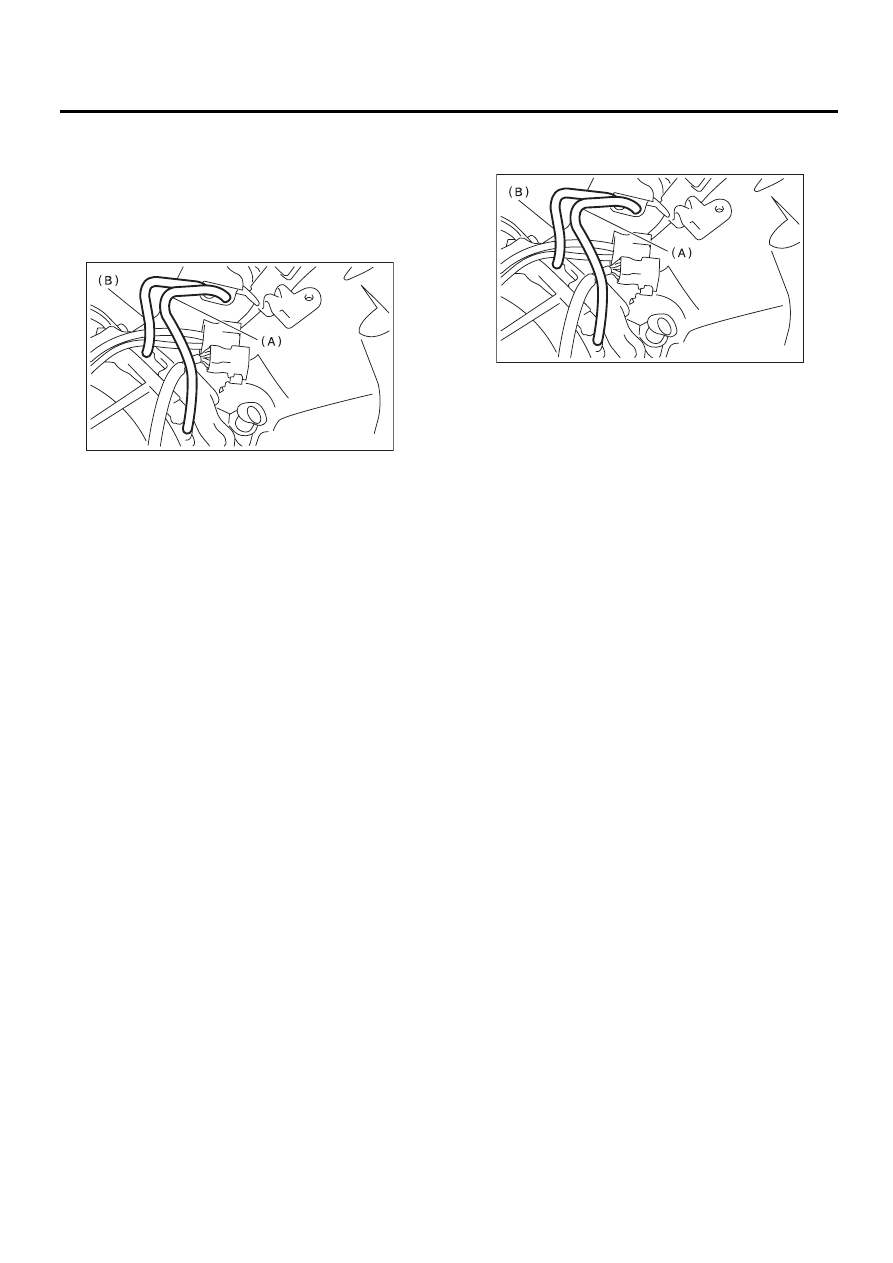

(A) Вентиляционный шланг (Корпус трансмиссии)

(B) Вентиляционный шланг (Корпус масляного насоса)

AT-00099

(A) Вентиляционный шланг (Корпус трансмиссии)

(B) Вентиляционный шланг (Корпус масляного насоса)

AT-00099
