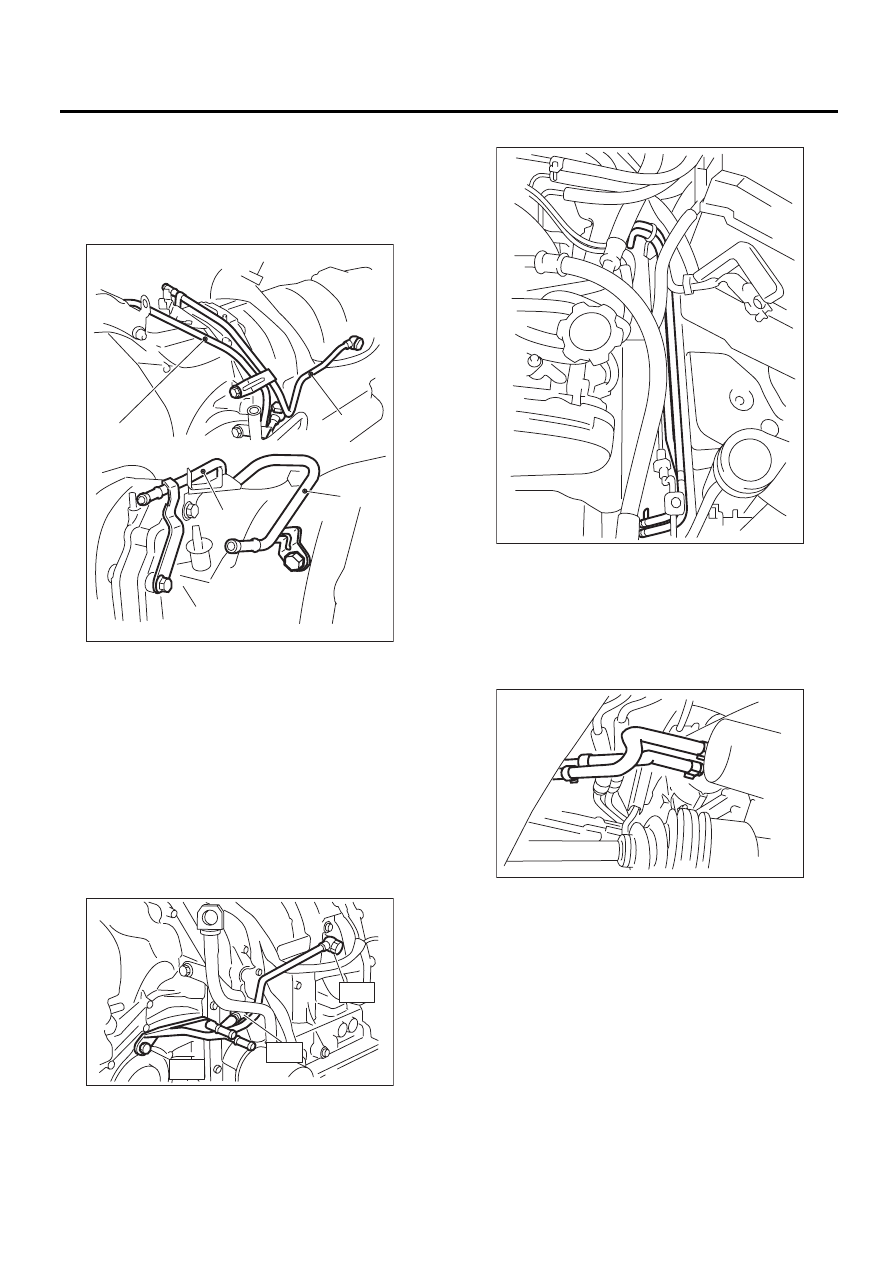

4AT-70

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

9) Снимите впускную и выпускную трубки ох-
ладителя ATF.

ВНИМАНИЕ:
При отсоединении выпускной трубки сле-
дите за тем, чтобы не потерять шарик и пру-
жину, используемые со стопорным винтом.

B: УСТАНОВКА

1. МОДЕЛЬ БЕЗ ОХЛАДИТЕЛЯ ATF
(С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Установите впускную и выпускную трубки
ATF с новыми шайбами.

Момент затяжки:

T1: 25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)
T2: 40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)
T3: 45 Нм (4,6 кгс-м, 33,2 фунт-сила-фут)

2) Установите трубку охладителя ATF на раму.

3) Присоедините шланг охладителя ATF к труб-
ке со стороны трансмиссии.

ПРИМЕЧАНИЕ:
• Проведите установку таким образом, чтобы
шланги не перегибались, излишне не изгиба-
лись и не перекручивались.
• Установите шланг в заданном положении.

(A) Выпускная трубка ATF
(B) Впускная трубка ATF

(A)

(B)

(A)

(B)

AT-01870

AT-03826

T2

T3

T1

AT-01347

AT-04449

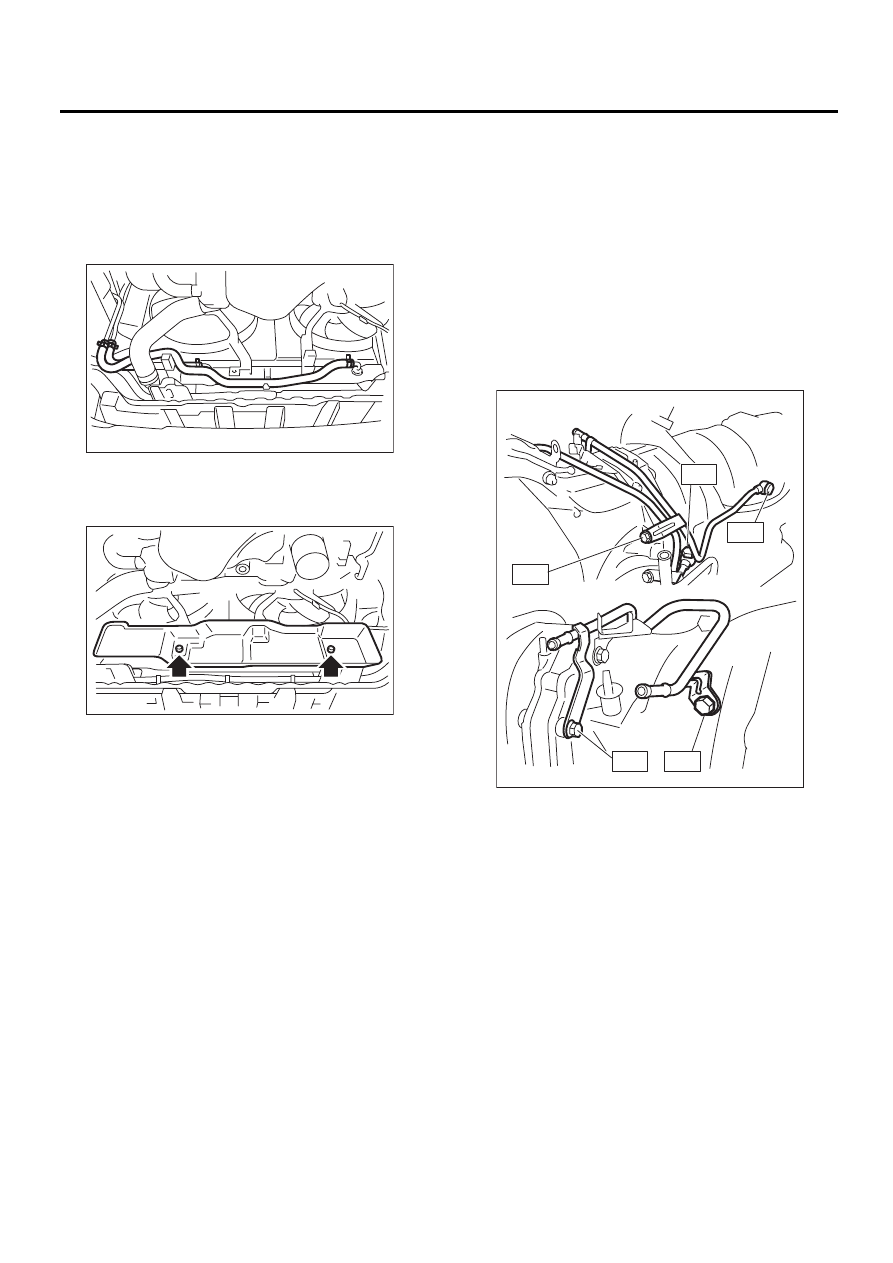

4AT-71

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

4) Присоедините шланг охладителя ATF к труб-
ке со стороны радиатора.

ПРИМЕЧАНИЕ:
• Проведите установку таким образом, чтобы
шланги не перегибались, излишне не изгиба-
лись и не перекручивались.
• Установите шланг в заданном положении.

5) Установите крышку теплозащитного экрана.

Момент затяжки:

3,0 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

6) Установите нижний кожух.
7) Установите аккумулятор.
8) Залейте ATF. <См. 4AT-29, ATF.>

ПРИМЕЧАНИЕ:
Убедитесь, что в соединениях между транс-
миссией, радиатором, трубками и шлангами
нет утечек ATF.

2. ВСЕ МОДЕЛИ С ОХЛАДИТЕЛЯМИ ATF
(С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Установите впускную и выпускную трубки
ATF с новыми шайбами.

ПРИМЕЧАНИЕ:
Используйте новый болт для стягивания дета-
лей вместе с монтажным болтом между корпу-
сом трансформатора и корпусом трансмиссии.

Момент затяжки:

T1: 21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)
T2: 40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)
T3: 38 Нм (3,9 кгс-м, 28,0 фунт-сила-фут)
Т4: 45 Нм (4,6 кгс-м, 33,2 фунт-сила-фут)

AT-01345

CO-02355

T2

T3

T4

T1

T3

AT-03131

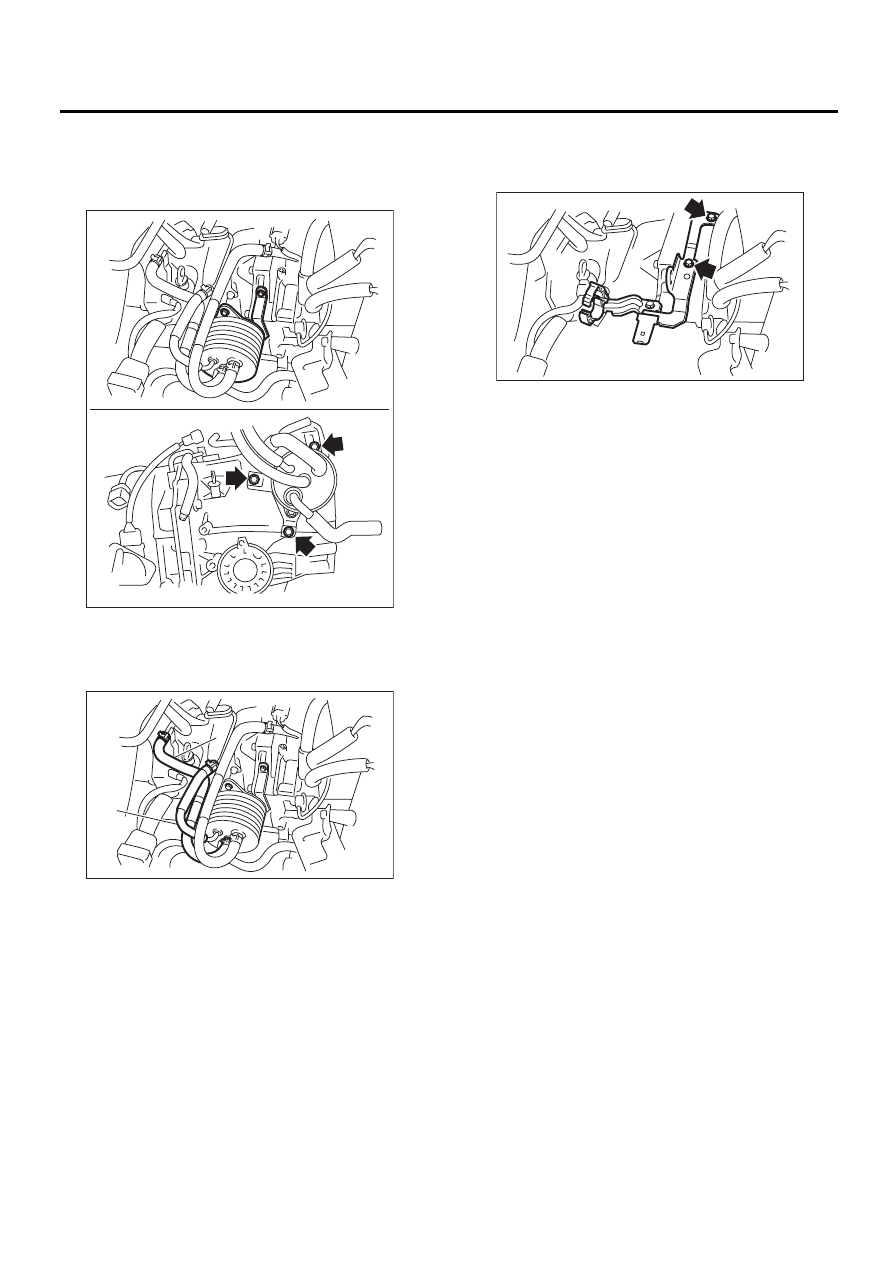

4AT-72

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

2) Установите узел охладителя ATF на транс-
миссию.

Момент затяжки:

23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)

3) Установите трубу заправки масла.
<См. 4AT-78, УСТАНОВКА, Трубка заправки
масла.>
4) Установите впускные и выпускные шланги.

5) Установите кронштейн жгута проводов.

Момент затяжки:

16 Нм (1,6 кгс-м, 11,6 фунт-сила-фут)

6) Установите разъем выключателя блокира-
тора и разъем жгута проводов трансмиссии на
опоре, затем подсоедините разъем жгута про-
водов.
7) Установите вентиляционный шланг.
<См. 4AT-77, УСТАНОВКА, Вентиляционный
шланг.>
8) Установите воздухозаборную камеру
<См. IN(H4SO)-7, УСТАНОВКА, Воздухозабор-
ная камера.>
9) Проверьте уровень ATF. <См. 4AT-29, ПРО-
ВЕРКА, ATF.>

C: ПРОВЕРКА

Отремонтируйте или замените неисправные
шланги, трубки, хомуты и шайбы, обнаружен-
ные при проведении указанной ниже проверки.
1) Проверьте отсутствие утечек ATF в соеди-
нениях между трансмиссией, радиатором,
трубками и шлангами.
2) Проверьте хомут на предмет деформации.
3) Слегка согните шланг и проверьте отсутс-
твие трещин на поверхности, а также других
повреждений.
4) Сожмите шланг пальцами и проверьте элас-
тичность. Также проверьте эластичность в тех
местах, где был установлен хомут, прижимая
их ногтями.
5) Проверьте отсутствие отслаивания, трещин
и деформации на конце шланга.

(A) Впускной шланг

(B) Выпускной шланг

AT-04638

AT-04649

(A)

(A)

(A)

(B)

AT-04581

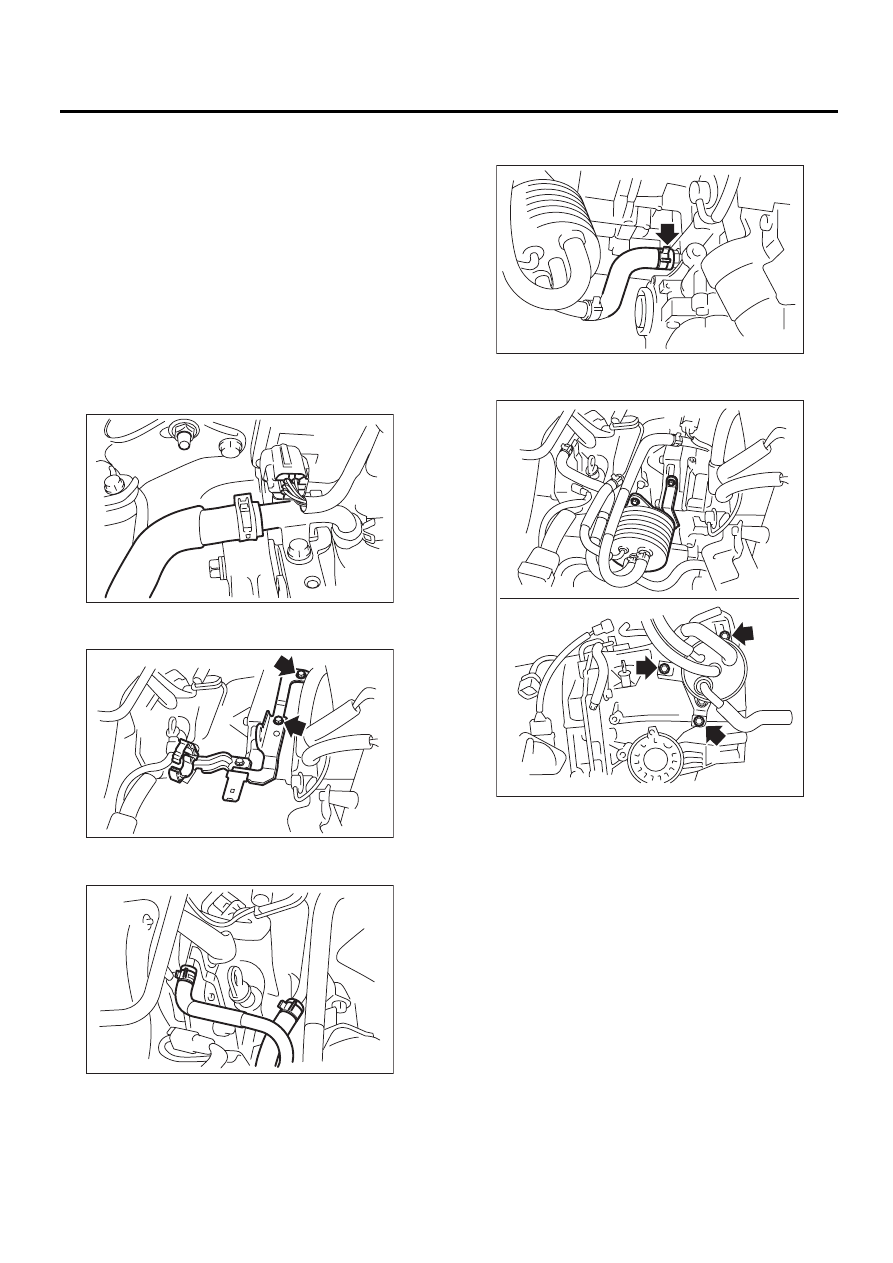

4AT-73

Охладитель ATF (с функцией подогрева)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

23.Охладитель ATF

(с функцией подогрева)

A: СНЯТИЕ

1) Слейте охлаждающую жидкость двигателя.
<См. CO(H4SO)-15, ЗАМЕНА, Охлаждающая
жидкость двигателя.>
2) Снимите воздухозаборную камеру.
<См. IN(H4SO)-7, СНЯТИЕ, Воздухозаборная
камера.>
3) Отсоедините жгут проводов двигателя, за-
тем снимите разъем жгута проводов двигателя
с кронштейна.
4) Отсоедините выпускной шланг охлаждаю-
щей жидкости двигателя.

5) Снимите кронштейн жгута проводов двига-
теля.

6) Отсоедините шланг охладителя ATF от труб-
ки на трансмиссии.

7) Отсоедините впускной шланг охлаждающей
жидкости двигателя от блока цилиндров.

8) Снимите охладитель ATF с корпуса транс-
миссии.

AT-03589

AT-04581

AT-02171

AT-04637

AT-04638
