Subaru Legacy (2008 год). Руководство - часть 591

4AT-26

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

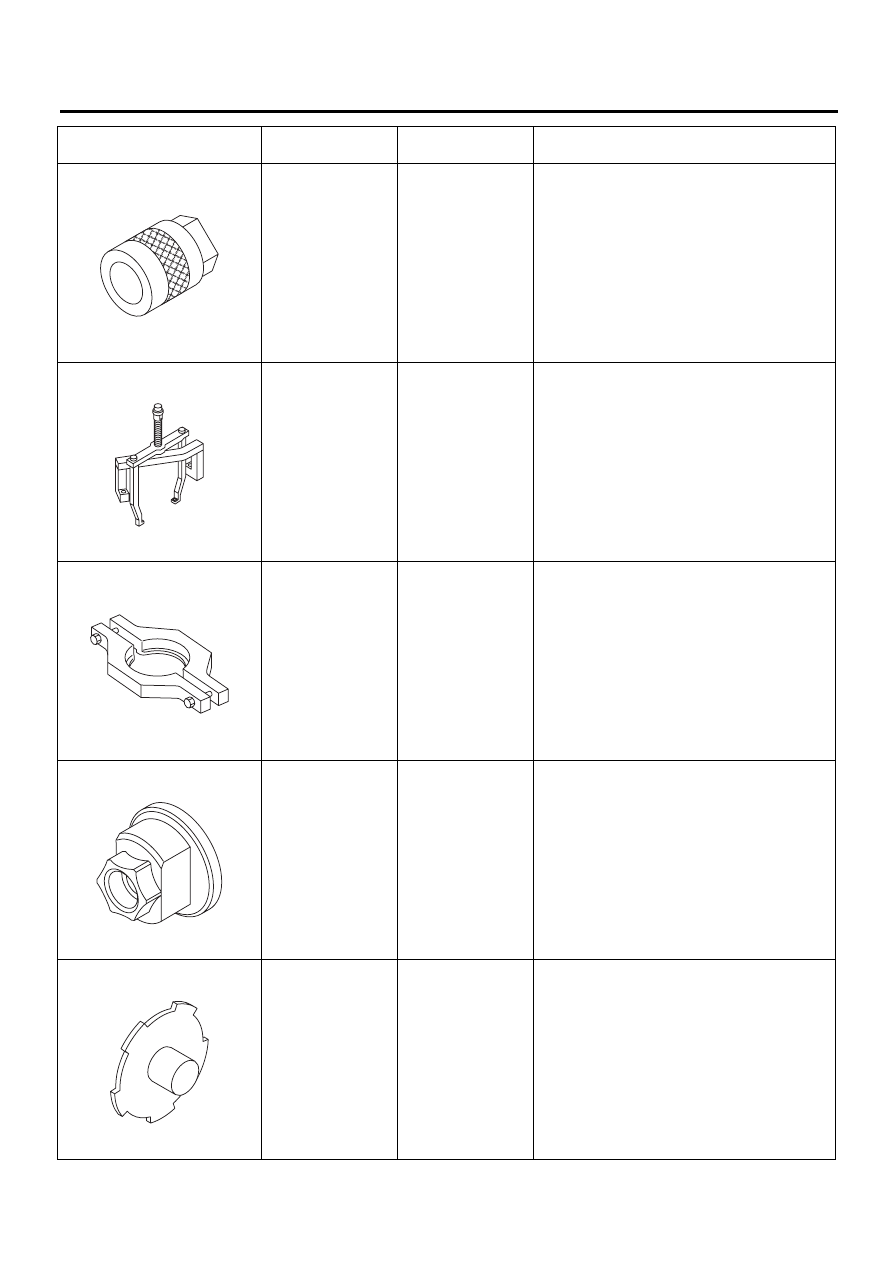

499737000

СЪЕМНИК

Используется для снятия узла ведомой шес-
терни редуктора.

499737100

КОМПЛЕКТ СЪЕМ-
НИКА

Используется для снятия узла ведущей шес-
терни редуктора.

498077600

СЪЕМНИК

Используется для снятия шарикоподшипни-
ка.

498937110

ДЕРЖАТЕЛЬ

Используется для снятия и установки стопор-
ной гайки ведущей шестерни.

498677100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СЖАТИЯ

Используется для установки стопорного
кольца тормоза 2-4 передач.

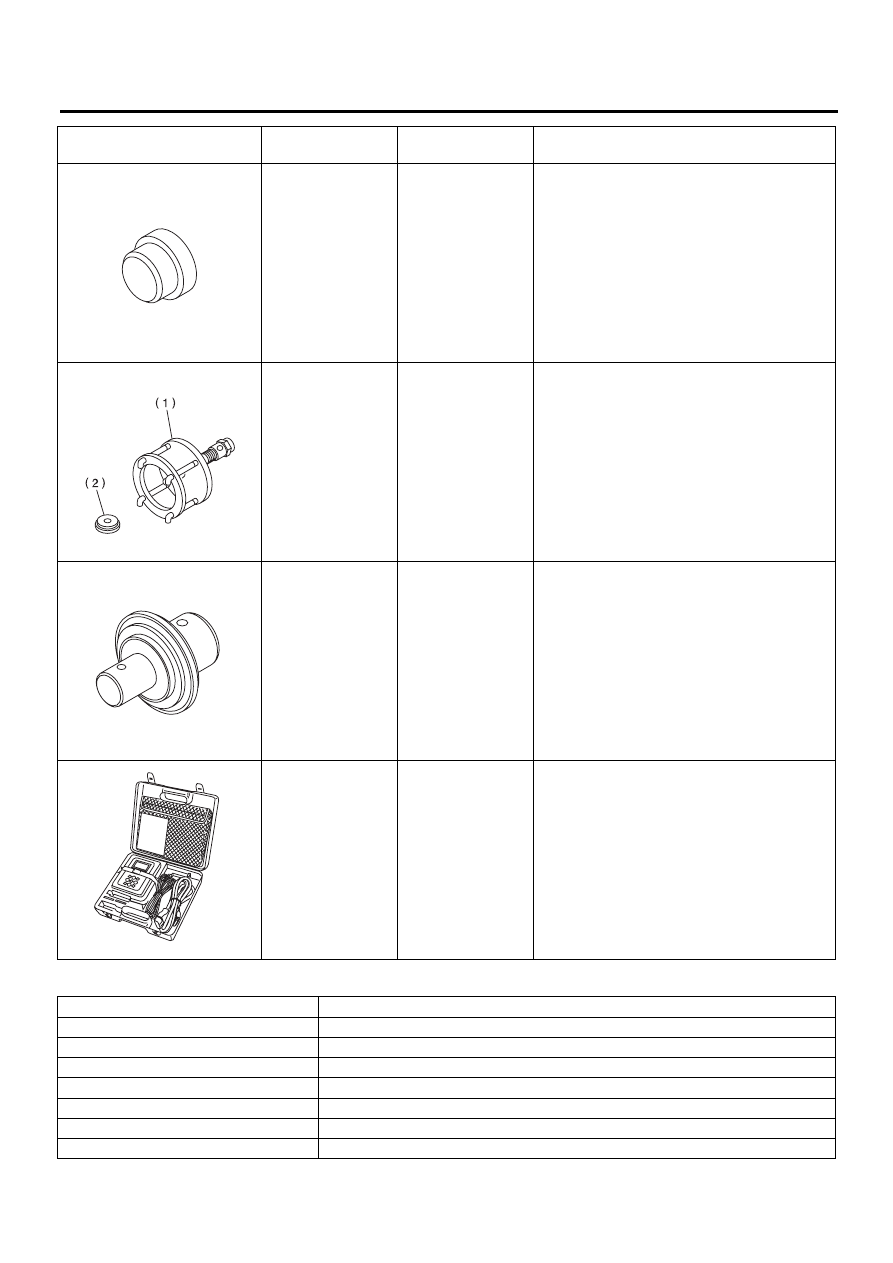

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

Описание

КОММЕНТАРИИ

ST-499737000

ST-499737100

ST-498077600

ST-498937110

ST-498677100

4AT-27

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

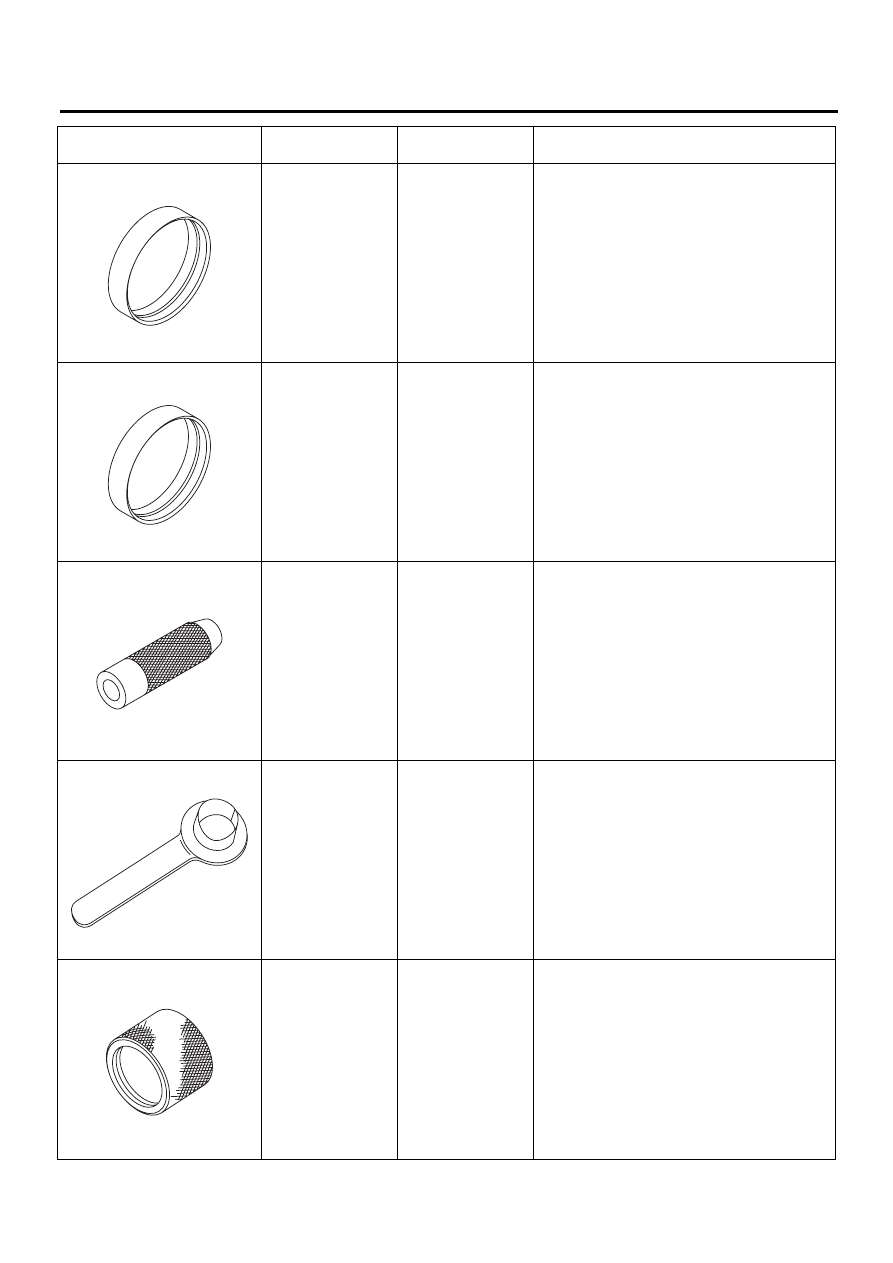

498437000

НАПРАВЛЯЮЩАЯ
ПОРШНЯ МУФТЫ
ВЫСШИХ ПЕРЕ-
ДАЧ

Используется для установки поршня муфты
высших передач.

498437100

НАПРАВЛЯЮЩАЯ
ПОРШНЯ МУФТЫ
НИЗШИХ ПЕРЕ-
ДАЧ

Используется для установки поршня муфты
низших передач.

899580100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для прессовой посадки шари-
коподшипника муфты передачи крутящего
момента.

28399SA010

ЗАЩИТНОЕ ПРИ-
СПОСОБЛЕНИЕ
ДЛЯ САЛЬНИКА

Используется для установки вала оси.

18675AA000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ САЛЬНИ-
КА ДИФФЕРЕНЦИ-
АЛА

Используется для установки сальника боко-
вого держателя дифференциала.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

Описание

КОММЕНТАРИИ

ST-498437000

ST-498437100

ST-899580100

ST28399SA010

ST18675AA000

4AT-28

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

398497701

ОПОРА

Используется для установки игольчатого
подшипника.

899524100

КОМПЛЕКТ СЪЕМ-
НИКА

Используется только болт.
• Используется с КОМПЛЕКТОМ СЪЕМНИ-
КА (499737100).
• Используется со СЪЕМНИКОМ
(499737000).

1. Съемник
2. Крышка

499247300

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки сальника де-
ржателя масляного насоса.

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для диагностики электричес-
ких систем.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Глубиномер

Используется для измерения осевого люфта трансмиссии.

Щуп толщины

Используется для измерения зазора муфты, тормоза и масляного насоса.

Микрометр

Используется для измерения толщины ведущей шестерни.

Пружинные весы

Используется для измерения пускового крутящего момента ведущей шестерни.

Тестер цепей

Предназначен для измерения сопротивления и напряжения.

TORX

®

 T70

Используется для снятия и установки пробки слива масла дифференциала.

Измеритель нажима/натяжения

Используется для измерения хода поршня каждой муфты.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

Описание

КОММЕНТАРИИ

ST-398497701

ST-899524100

ST-499247300

ST1B022XG0

4AT-29

Жидкость автоматической трансмиссии (ATF)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

2. Жидкость автоматической

трансмиссии (ATF)

A: ПРОВЕРКА

ПРИМЕЧАНИЕ:
Уровень ATF меняется в зависимости от ее
температуры. При проверке уровня ATF, обра-
щайте внимание на температуру ATF.
1) Прогрейте ATF, проехав расстояние от 5 до
10 километров (от 3 до 6 миль). Или дайте дви-
гателю поработать на холостом ходу для про-
грева ATF до 70 — 80°C (158 — 176°F) по
Subaru Select Monitor. <См. 4AT(diag)-17, СЧИ-
ТЫВАНИЕ ТЕКУЩИХ ДАННЫХ, ПОРЯДОК РА-
БОТЫ, Subaru Select Monitor.>
2) Установите автомобиль на ровной площадке.
3) После последовательного выбора всех поло-
жений рычага селектора (P, R, N, D), переведи-
те его в положение “P”. Дайте двигателю пора-
ботать на холостом ходу в течение 1-2 минут,
затем проверьте уровень ATF.

4) Убедитесь, что уровень ATF выше среднего
уровня между верхней и нижней отметками на
стороне HOT. Если уровень жидкости находится
ниже нижней отметки, проверьте трансмиссию
на предмет утечек. Если утечки найдены, необ-
ходимо отремонтировать или заменить проклад-
ки, сальники, пробки или другие детали.
5) Если уровень ATF ниже среднего уровня
между верхней и нижней отметками, добавьте
рекомендованную ATF, доведя уровень жид-
кости до среднего уровня.

ОСТОРОЖНО:
• Будьте аккуратны, не превышайте верх-
ний уровень.
• При заливке следите за уровнем ATF. Ес-
ли ATF залита до верхнего уровня на холод-
ной трансмиссии, это вызовет переполне-
ние, и масло будет переливаться.
6) Проверьте уровень ATF после ее прогрева
до 70 - 80°C (158 - 176°F) в ходе короткой поез-
дки или работы двигателя на холостом ходу.

B: ЗАМЕНА

1) Поднимите автомобиль на подъемнике.
2) Отверните сливную пробку (ATF) и полно-
стью слейте ATF.

ОСТОРОЖНО:
Сразу после пробега автомобиля, или после
длительной работы двигателя на холостом
ходу, ATF горячая. Соблюдайте осторож-
ность, чтобы не допустить ожогов.
3) Проверьте состояние ATF. <См. 4AT-30,
ПРОВЕРКА СОСТОЯНИЯ, ATF.>
4) Выполните замену с использованием новой
прокладки, затем затяните сливную пробку
(ATF).

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

5) Опустите автомобиль.
6) Залейте ATF через трубу заправки масла.

Рекомендуемая ATF:

<См. 4AT-3, ГИДРАВЛИЧЕСКОЕ УПРАВЛЕ-
НИЕ И СИСТЕМА СМАЗКИ, ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ, Общие сведения.>

Объем:

Залейте тот же объем ATF, что был слит
через отверстие сливной пробки.

Объем при проведении капитального ре-
монта трансмиссии:

Модель 2.0 L

8,4 — 8,7 л
(8,9 — 9,2 кварты США, 7,4 — 7,7 британ-
ской кварты)

Модель 2.5 L

9,3 — 9,6 л
(9,8 — 10,1 кварты США, 8,2 — 8,4 бри-
танской кварты)

7) Прокачайте воздух из управляющего кла-
пана. <См. 4AT-64, Прокачка воздуха из управ-
ляющего клапана.>
8) Проверьте уровень и отсутствие утечек ATF.
<См. 4AT-29, ПРОВЕРКА, ATF.>

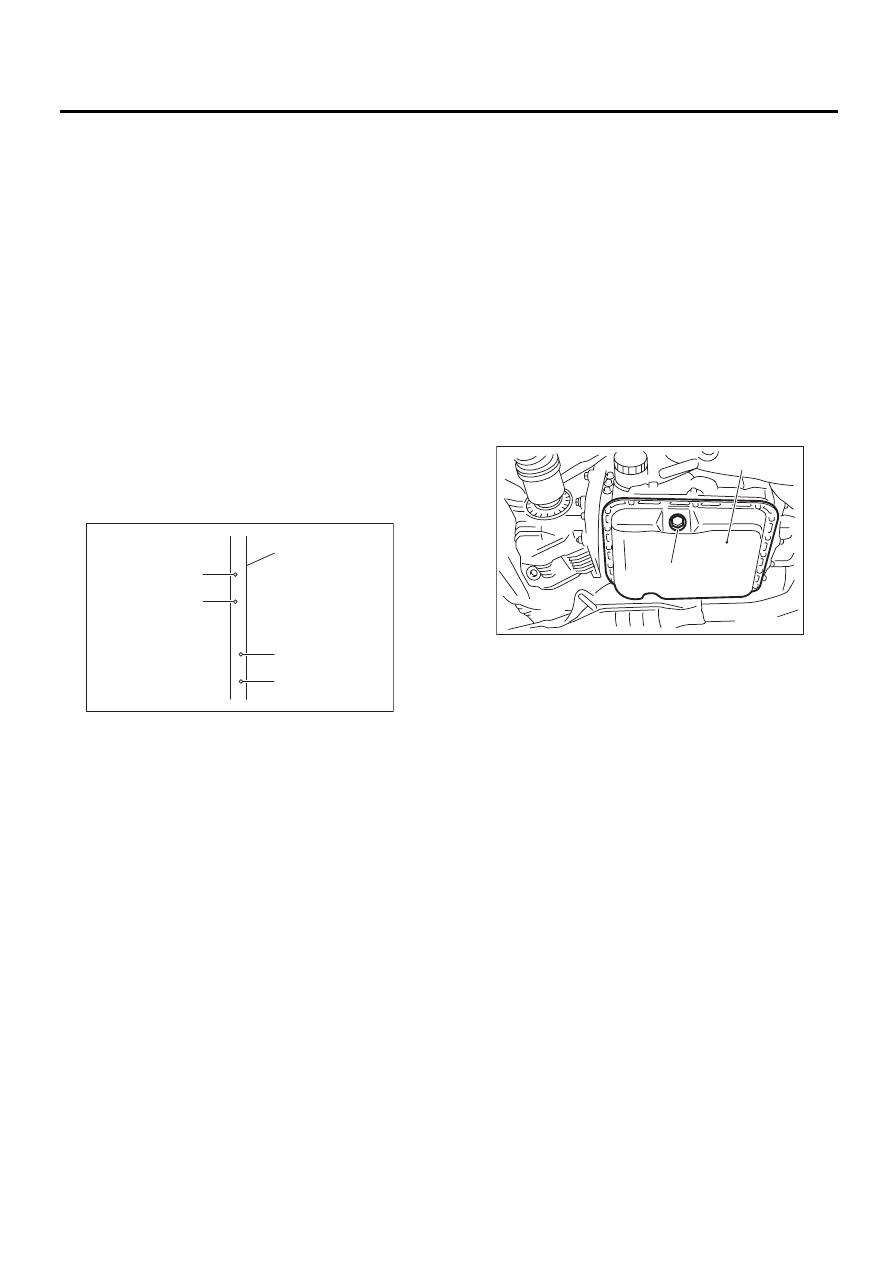

(A) Щуп уровня ATF
(B) Отметка верхнего уровня

(C) Нижний уровень

AT-01323

COLD

LF

HOT

LF

(C)

(C)

(B)

(B)

(A)

(A) Поддон картера
(B) Сливная пробка (ATF)

AT-01332

(B)

(A)
