CS-42

Узел переключателя передач на рулевом колесе

СИСТЕМЫ УПРАВЛЕНИЯ

5. Узел переключателя

передач на рулевом колесе

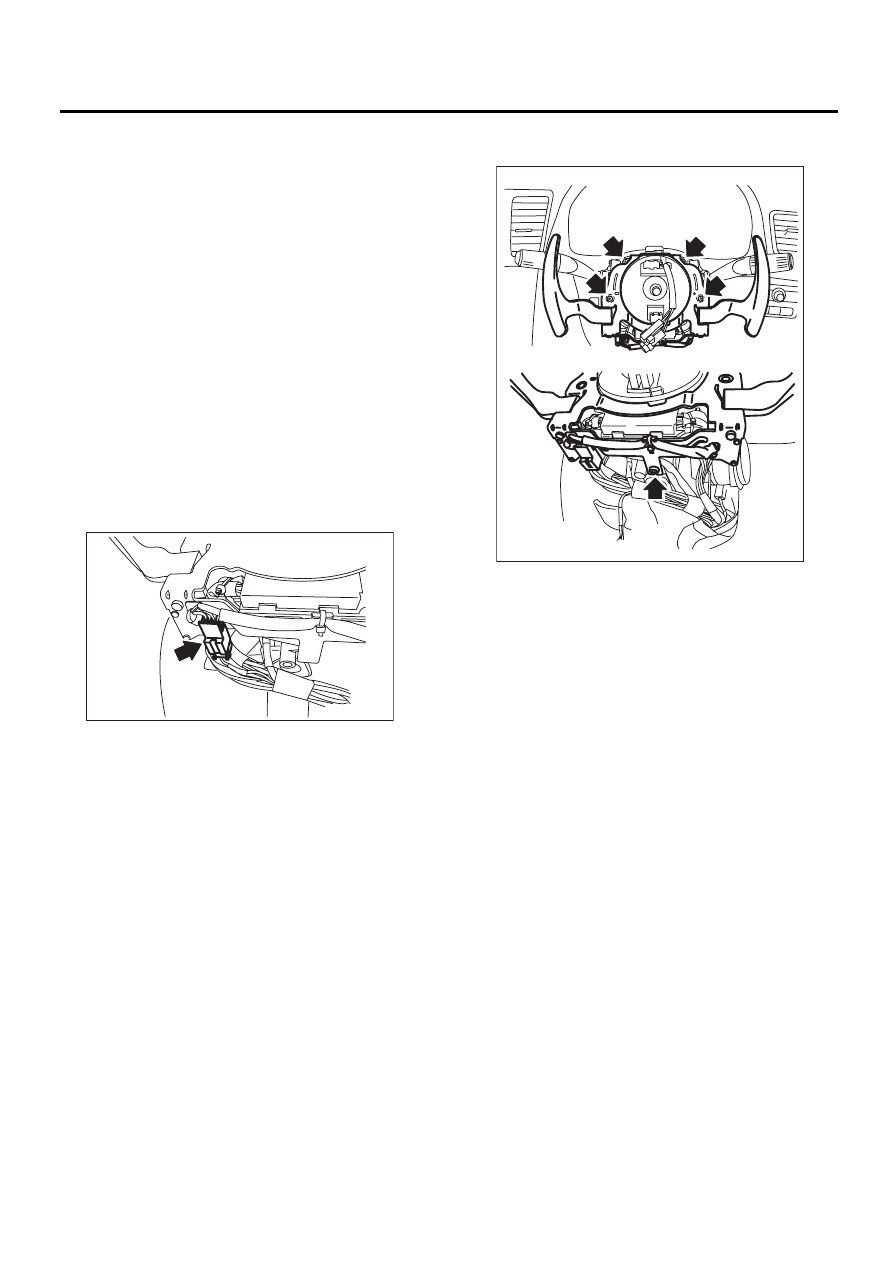

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Установите колеса автомобиля в направле-
нии прямолинейного движения.
3) Снимите модуль подушки безопасности.
<См. AB-15, СНЯТИЕ, Модуль подушки безо-
пасности водителя.>

ВНИМАНИЕ:
При установленных модулях подушек безо-
пасности, выполняя их обслуживание, всег-
да обращайтесь к разделу “Система поду-
шек безопасности”. <См. AB-4, ОСТОРОЖ-
НО, Общие сведения.>
4) Снимите рулевое колесо. <См. PS-19, СНЯ-
ТИЕ, Рулевое колесо.>
5) Снимите крышку рулевой колонки.
6) Отсоедините разъем от узла переключателя
передач на рулевом колесе.

7) Снимите узел переключателя передач на ру-
левом колесе.

B: УСТАНОВКА

1) Перед установкой очистите все детали.
2) Установка производится в порядке, обрат-
ном порядку снятия.
3) По завершении установки, переведите ры-
чаг селектора в ручной режим.
4) Приведите в действие переключатель пере-
дач на рулевом колесе и убедитесь, что на ком-
бинации приборов загорается цифра “2”.

CS-00728

CS-00729

CS-43

Узел переключателя передач на рулевом колесе

СИСТЕМЫ УПРАВЛЕНИЯ

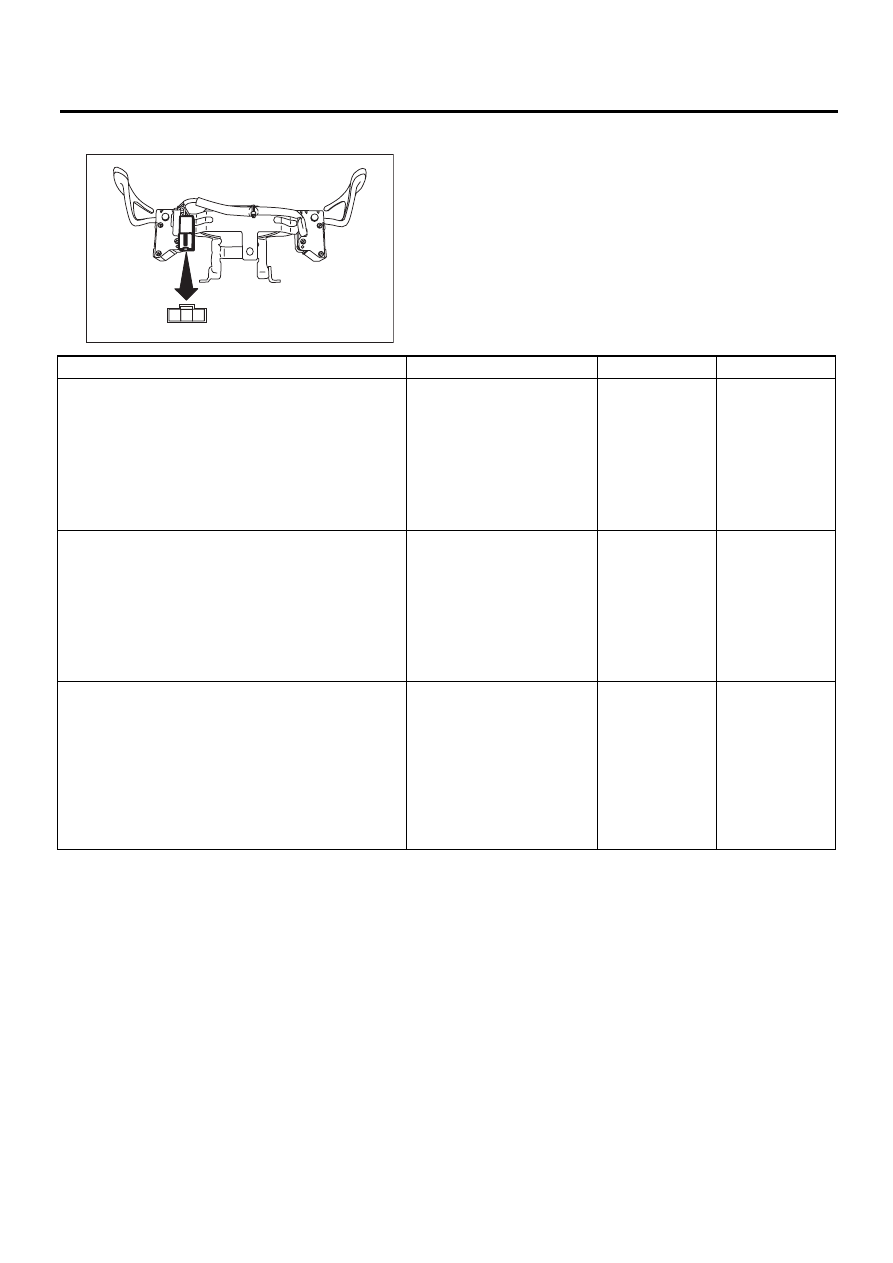

C: ПРОВЕРКА

1

2

3

CS-00730

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕЛОСТНОСТИ ЦЕПИ ПЕРЕКЛЮ-
ЧАТЕЛЯ ПЕРЕДАЧ ВВЕРХ.
1) Задействуйте сторону + переключателя пере-
дач на рулевом колесе, и удерживайте его.
2) Измерьте сопротивление между клеммами
разъема узла переключателя передач на руле-
вом колесе.

Клеммы

№ 1 — № 2:

Составляет ли величина со-
противления менее 10 Ом?

Переходите к ша-
гу 2.

Замените узел
переключателя
передач на руле-
вом колесе.

2

ПРОВЕРКА ЦЕЛОСТНОСТИ ЦЕПИ ПЕРЕКЛЮ-
ЧАТЕЛЯ ПЕРЕДАЧ ВНИЗ.
1) Задействуйте сторону “–” переключателя пе-
редач на рулевом колесе, и удерживайте его.
2) Измерьте сопротивление между клеммами
разъема узла переключателя передач на руле-
вом колесе.

Клеммы

№ 3 — № 2:

Составляет ли величина со-
противления менее 10 Ом?

Переходите к ша-
гу 3.

Замените узел
переключателя
передач на руле-
вом колесе.

3

ПРОВЕРКА ИЗОЛЯЦИИ ПЕРЕКЛЮЧАТЕЛЯ ПЕ-
РЕДАЧ НА РУЛЕВОМ КОЛЕСЕ.
1) Не включайте переключатель передач на ру-
левом колесе.
2) Измерьте сопротивление между клеммами
разъема узла переключателя передач на руле-
вом колесе.

Клеммы

№ 2 — № 1:
№ 2 — № 3:

Составляет ли величина со-
противления 1 МОм или бо-
лее?

Узел переключа-
теля передач на
рулевом колесе в
норме.

Замените узел
переключателя
передач на руле-
вом колесе.

CS-44

Соленоид блокировки переключения передач АТ и датчик диапазона “Р”

СИСТЕМЫ УПРАВЛЕНИЯ

6. Соленоид блокировки

переключения передач АТ
и датчик диапазона “Р”

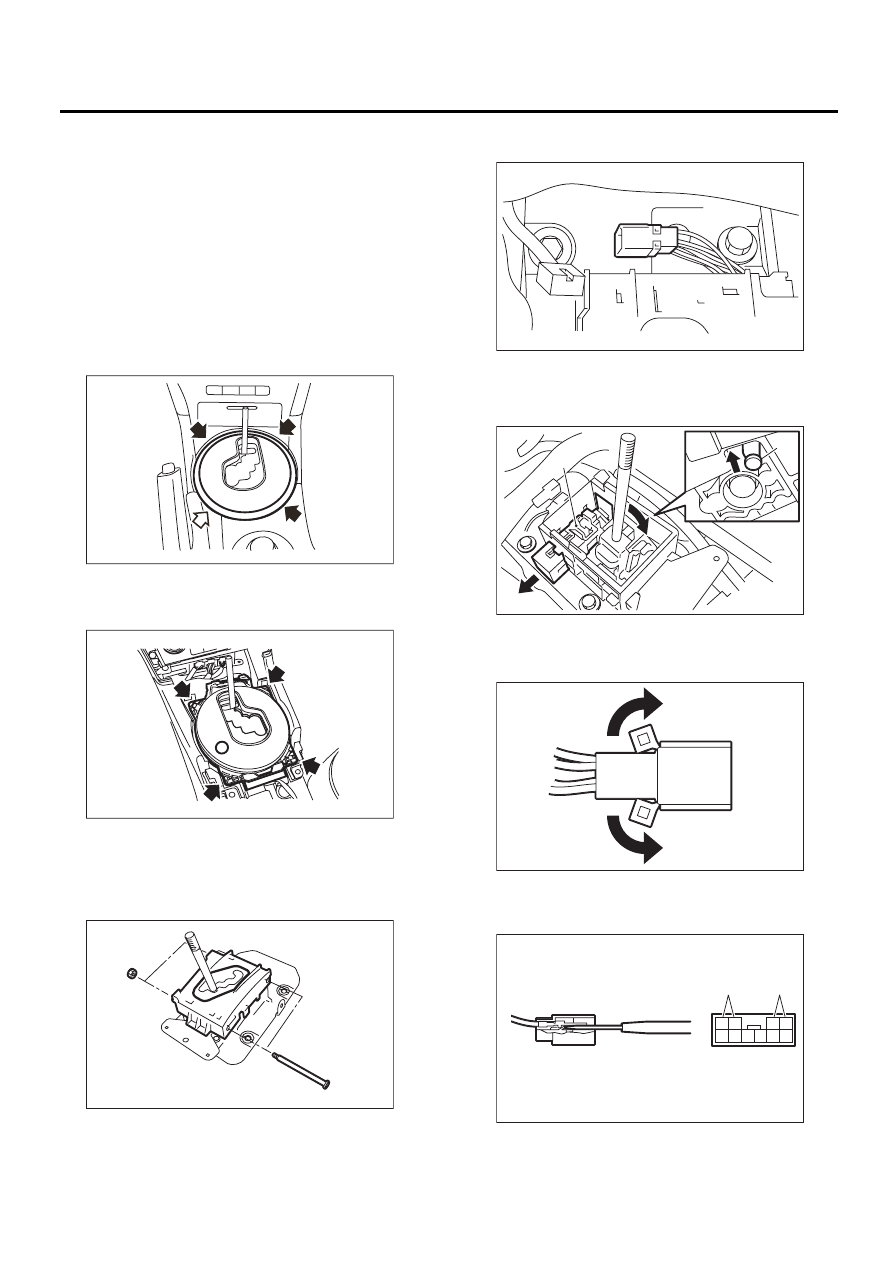

A: СНЯТИЕ

1) Снимите рукоятку.
2) Снимите крышку пыльника ручного тормоза.
3) Снимите кольцевой индикатор.

ПРИМЕЧАНИЕ:
Во избежание повреждения крюков (указанных
стрелкой), кольцевой индикатор снимается, на-
чиная с участка, указанного белой стрелкой.

4) Снимите переднюю панель консоли.
5) Снимите центральную консоль.
6) Снимите узел индикатора.

7) Нажмите кнопку снятия блокировки пере-
ключения и переведите рычаг селектора в
диапазон “N”.
8) Отверните болты, затем снимите направля-
ющую пластину.

9) При помощи тонкой плоской отвертки сни-
мите разъем с узла пластины.

10) Поднимая пружинную защелку, нажмите на
рычаг селектора в направлении назад, и сни-
мите узел электромагнитного клапана блоки-
ровки переключения.

11) Поднимите язычок разъема.

12) При помощи тонкой плоской отвертки сни-
мите клеммы датчика диапазона “Р” и узла со-
леноида блокировки переключения с разъема.

EI-01604

AT-03712

CS-00798

(A) Пружина фиксатора
(B) Блок соленоида блокировки переключения передач

(A) Клемма датчика диапазона “Р”
(B) Клемма соленоида блокировки переключения передач

CS-00800

CS-00752

(B)

(A)

CS-00292

CS-00309

4

10

3
9 8 7

2 1
6 5

(B)

(A)

CS-45

Соленоид блокировки переключения передач АТ и датчик диапазона “Р”

СИСТЕМЫ УПРАВЛЕНИЯ

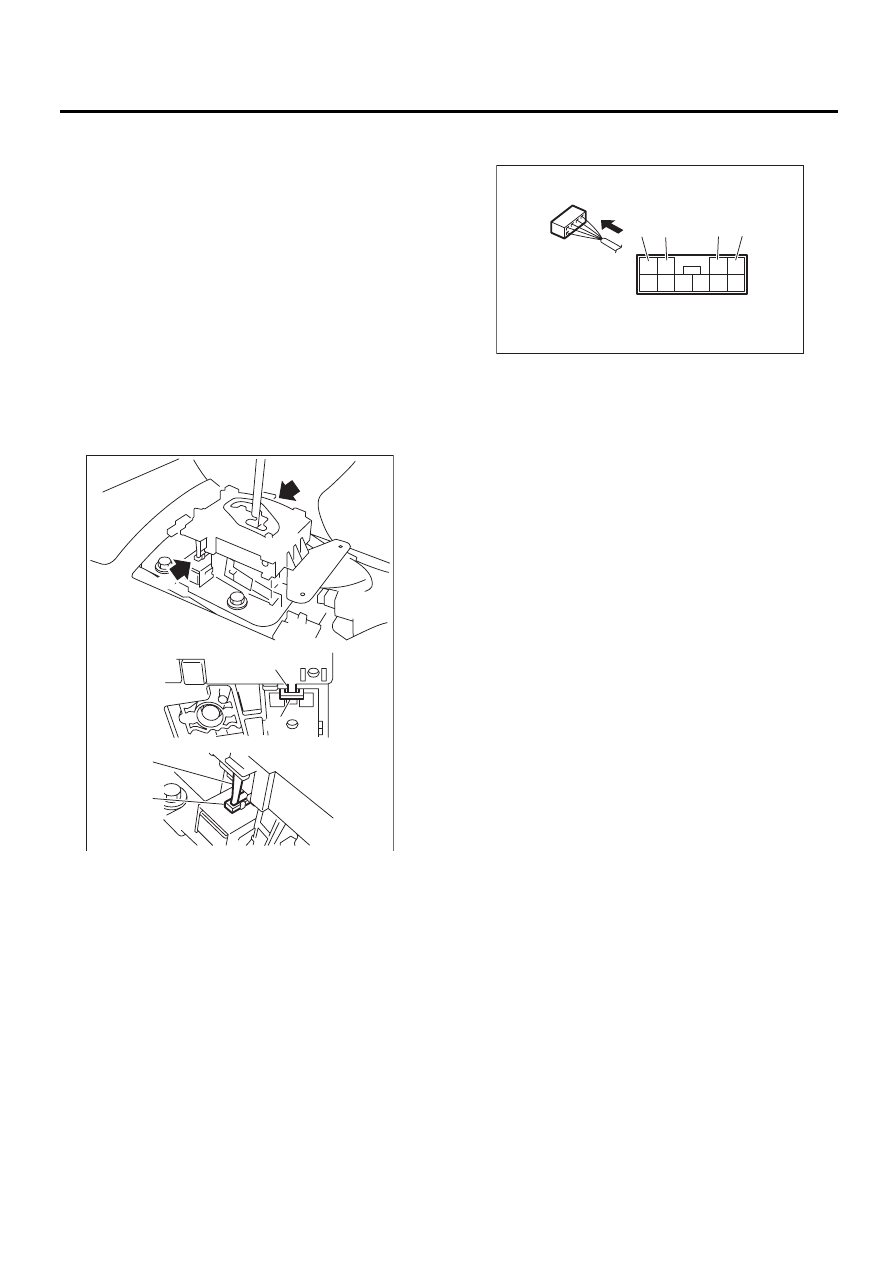

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Для определения момента затяжки обрати-
тесь к разделу УЗЕЛ. <См. CS-3, УЗЕЛ, Общие
сведения.>
• Для установки направляющей пластины, пе-
реведите рычаг селектора в диапазон “D” (нор-
мальный режим), при этом надо обратить вни-
мание на следующее.

• Вставьте выступ направляющей пластины
(B) в отверстие в узле соленоида блокировки
переключения (A)
• Вставьте тягу освобождения блокировки
переключения (D) в тягу узла соленоида пе-
реключения блокировки (C).

• Подсоедините клеммы переключателя и со-
леноида к разъему.

b

(D)

(C)

(B)

a

a

b

(A)

CS-00748

(A) Датчик диапазона “P” (цветовой код: красный)

(B) Датчик диапазона “P” (цветовой код: красный)

(C) Соленоид блокировки переключения передач

(цветовой код: черный)

(D) Соленоид блокировки переключения передач

(цветовой код: синий)

CS-00394

(D)

3

4

9 10

1

2

6

5

7

8

(C)

(B) (A)
