Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
В модели 5AT выключатель блокиратора не ре-
гулируется. <См. CS-41, РЕГУЛИРОВКА, Трос
рычага селектора.> <См. 4AT-51, РЕГУЛИРОВ-
КА, Выключатель блокиратора.>

(1) Двигатель запускается, когда рычаг се-
лектора находится в диапазонах “P” и “N”,
а не в каком-либо другом.
(2) Сигнал заднего ходя включается, когда
рычаг селектора находится в диапазоне
“R”, а не в каком-либо другом.
(3) Положения рычага селектора и индика-
тора соответствуют друг другу.

C: РАЗБОРКА

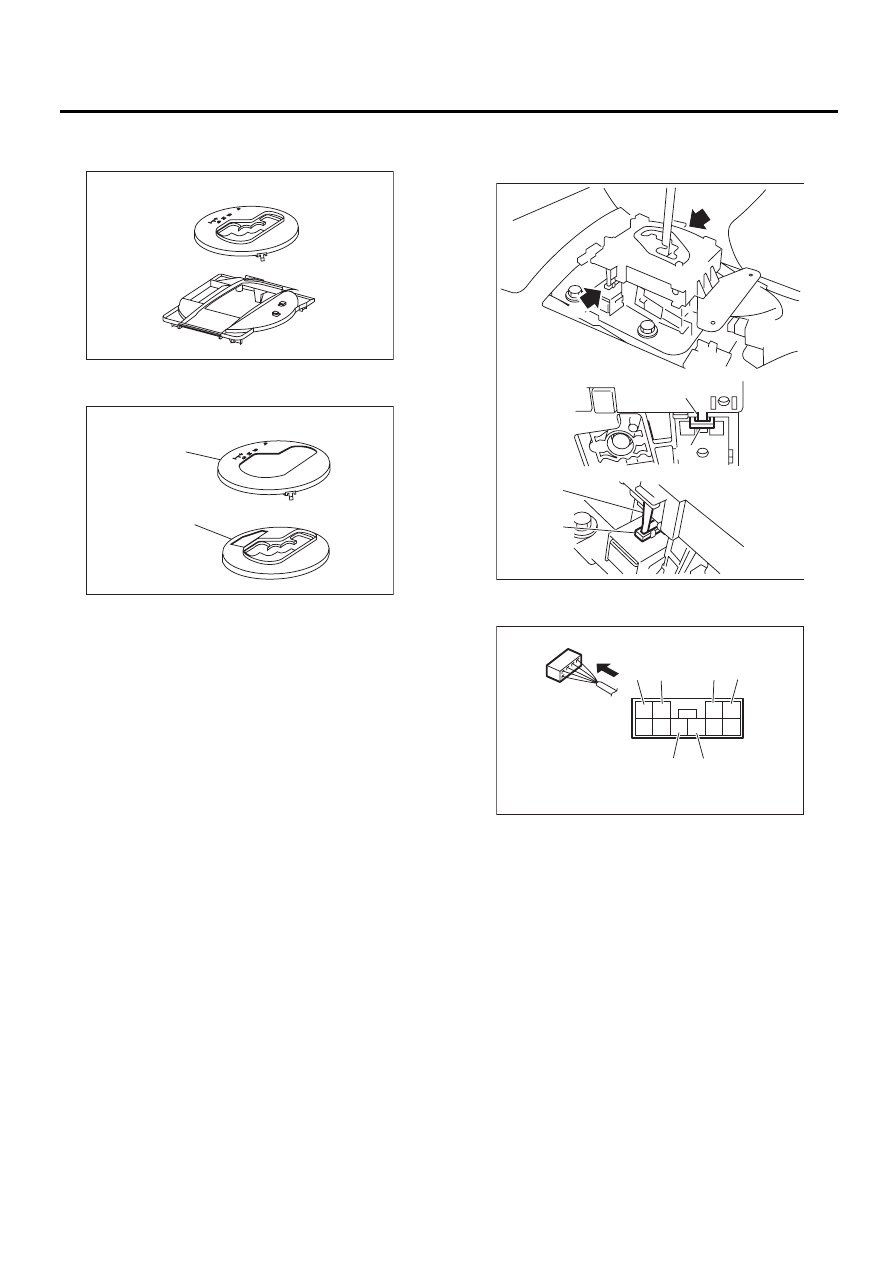

1. УЗЕЛ РЫЧАГА СЕЛЕКТОРА AT

1) Снимите прокладку и пластину.

2) Снимите разъемы с узла пластины, вставляя
тонкий наконечник плоской отвертки в ниж-
нюю часть разъемов.

3) Отверните болты, затем снимите направля-
ющую пластину.

4) Снимите зажим, пружину А, шток, подушку и
втулку.

5) Снимите кронштейн.

6) Снимите пружину фиксатора.

7) Снимите фиксирующую пластину.

CS-00281

CS-00797

CS-00798

(A) Хомут

(B) Пружина A

(C) Шток

(D) Подушка

(E) Втулка

CS-00378

(A)

(B)

(D)

(C)

(E)

CS-00747

CS-00379

CS-00380

CS-35

Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

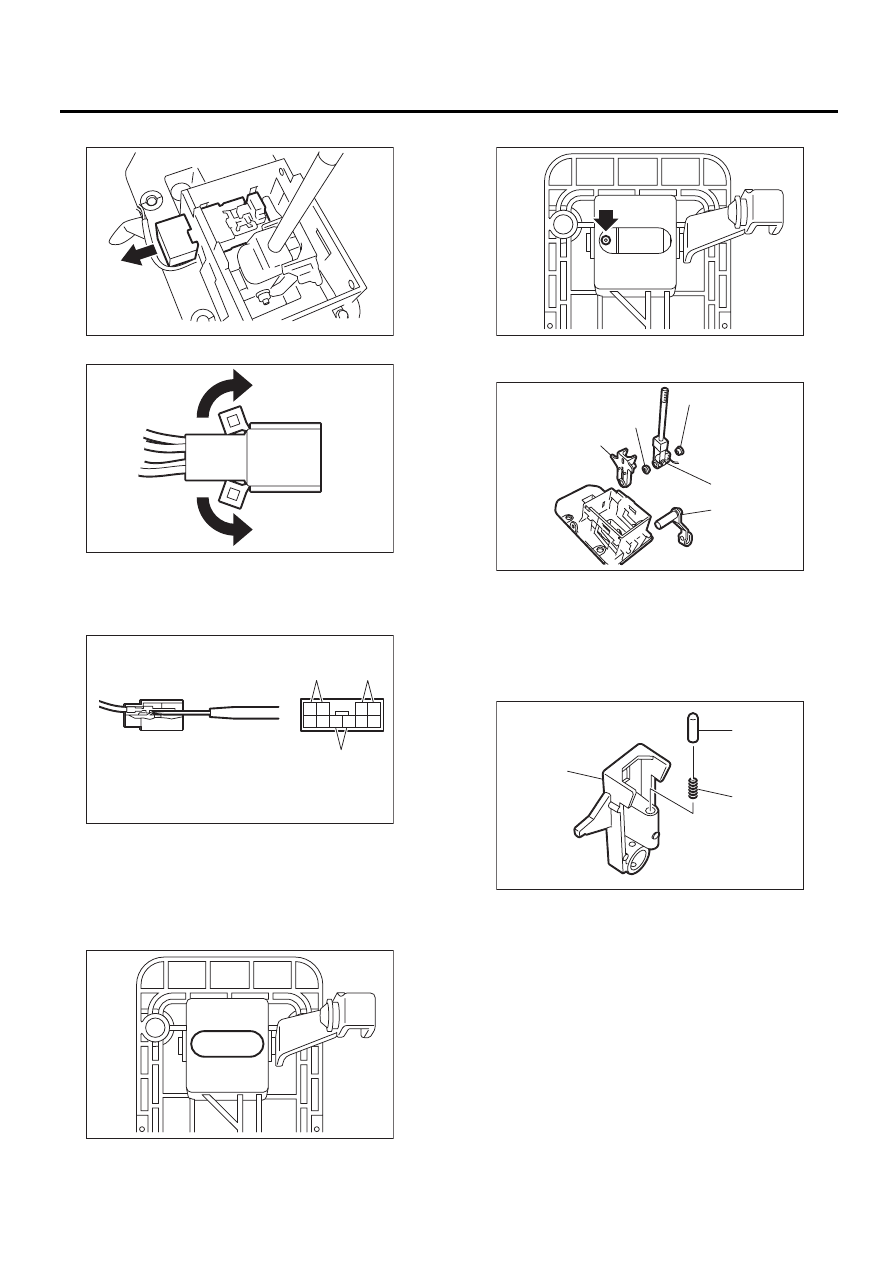

8) соленоида блокировки переключения.

9) Поднимите язычок разъема.

10) При помощи тонкой плоской отвертки сни-
мите клеммы переключателя спортивного ре-
жима, датчика диапазона “Р” и блока соленои-
да блокировки переключения с разъема.

11) Снимите уплотнение.

12) Вытяните пружинный штифт.

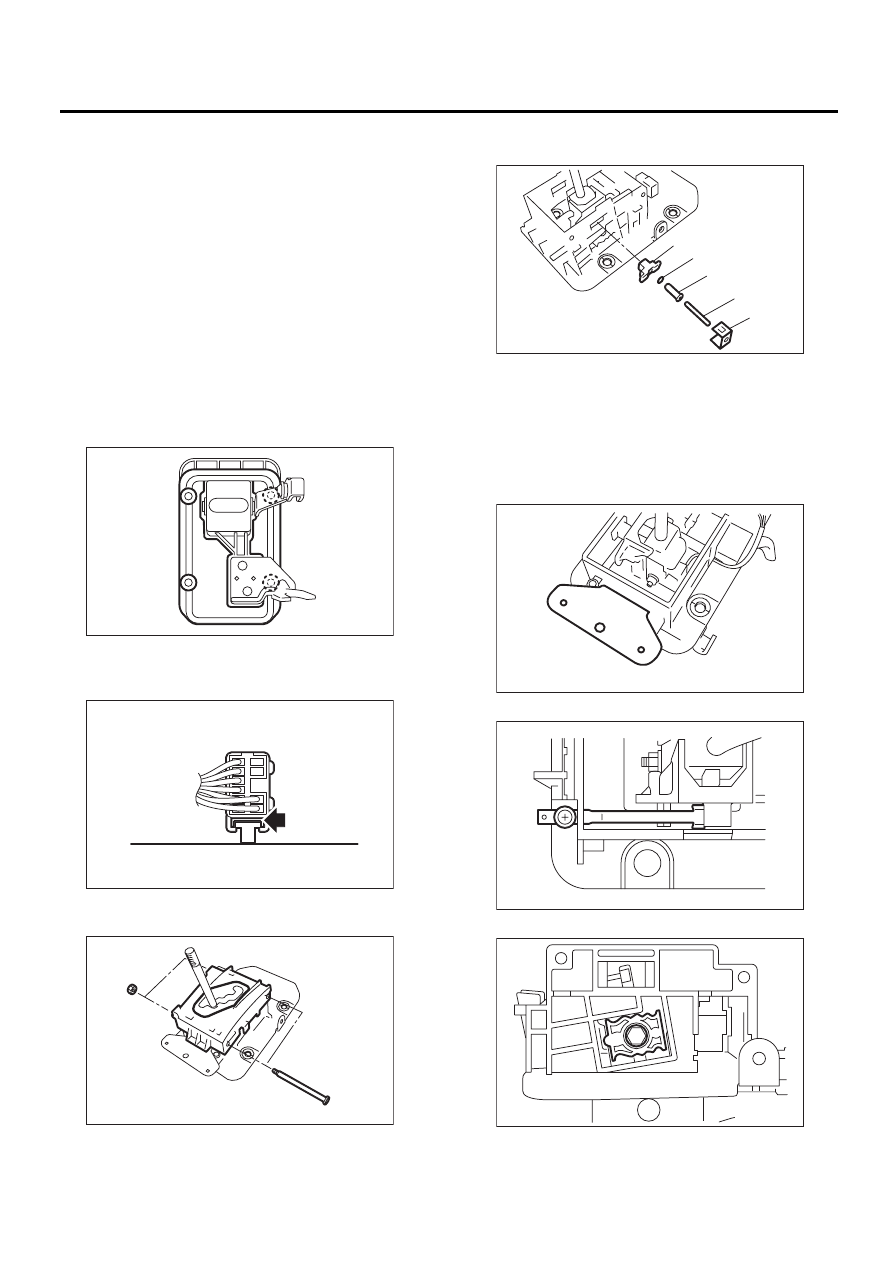

13) Снимите узел рычага, снимите узел рычага
селектора, и снимите рычаг и втулку.

14) Снимите шток и пружину с рычага.

(A) Клемма датчика диапазона “Р”

(B) Клемма соленоида блокировки переключения

передач

(C) Клемма переключателя спортивного режима

CS-00381

CS-00292

CS-00293

4

10

3
9 8 7

2 1
6 5

(B)

(A)

(C)

CS-00296

(A) Узел рычага

(B) Узел рычага селектора

(C) Рычаг

(D) Втулка

(A) Шток

(B) Пружина

(C) Рычаг

CS-00297

CS-00298

(A)

(B)

(C)

(D)

(D)

CS-00383

(C)

(A)

(B)

CS-36

Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

2. УЗЕЛ ИНДИКАТОРА

1) Снимите узел крышки.

2) Снимите разъем и лампу подсветки с корпуса.
3) Снимите крышку А с крышки В.

D: СБОРКА

1) Очистите все детали перед сборкой.
2) Нанесите смазку NIGTIGHT LYW № 2 или эк-
вивалентную на каждую деталь. <См. CS-3,
РЫЧАГ СЕЛЕКТОРА AT, УЗЕЛ, Общие сведе-
ния.>
3) Производите сборку в порядке, обратном
порядку разборки.

ПРИМЕЧАНИЕ:
• Для установки направляющей пластины, пе-
реведите рычаг селектора в диапазон “D” (нор-
мальный режим), при этом надо обратить вни-
мание на следующее.

1. Вставьте выступ направляющей пластины
в отверстие в узле соленоида блокировки
переключения (A)

2. Вставьте тягу освобождения блокировки
переключения (D) в тягу узла соленоида пе-
реключения блокировки (C).

• Подсоедините клеммы переключателя и со-
леноида к разъему.

4) После завершения установки переведите
рычаг селектора из диапазона “P” в диапазон
“D”, затем убедитесь, что показания индикато-
ра и положение рычага селектора, а также
указателя и отметок положений согласованы и
соответствуют друг другу, затем проверьте ра-
бочее усилие.

(A) Крышка А

(B) Крышка В

CS-00799

(B)

(A)

CS-00754

(A) Датчик диапазона “P” (цветовой код: красный)

(B) Датчик диапазона “P” (цветовой код: красный)

(C) Соленоид блокировки переключения передач

(цветовой код: черный)

(D) Соленоид блокировки переключения передач

(цветовой код: синий)

(E) Переключатель спортивного режима (Цветовой

код: белый)

(F) Переключатель спортивного режима (Цветовой

код: черный)

b

(D)

(C)

(B)

a

a

b

(A)

CS-00748

CS-00386

(D)

3

4

9 10

1

2

6

5

7

8

(C)

(E)

(F)

(B) (A)

CS-37

Рычаг селектора

СИСТЕМЫ УПРАВЛЕНИЯ

E: ПРОВЕРКА

1) Проверьте снятые детали на предмет воз-
можной деформации, повреждения и износа,
путем их сравнения с аналогичными новыми.
При выявлении дефектов, отремонтируйте или
замените.
2) Проверьте качество работы рычага селекто-
ра перед сборкой. В нормальном состоянии он
работает плавно.
