EN(H6DO)(diag)-212

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА ПОЛО-
ЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от датчика поло-
жения распределительного вала.
3) Переведите выключатель зажигания в
положение ON.
4) Измерьте напряжение между разъемом
датчика положения распределительного
вала и массой двигателя.

Разъем и клемма

(E73) № 1 (+) — Масса двигателя (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 2.

Устраните разрыв цепи
или короткое замыка-
ние на массу в проводке
между разъемом глав-
ного реле и разъемом
датчика положения
распределительного ва-
ла.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и
разъемом датчика положения распредели-
тельного вала.

Разъем и клемма

(B134) № 11 — (E73) № 2:
(B134) № 22 — (E73) № 3:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 3.

Устраните разрыв цепи
в проводке между ECM
и датчиком положения
распределительного ва-
ла.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА.
Измерьте сопротивление между разъемом
датчика положения распределительного
вала и массой двигателя.

Разъем и клемма

(E73) № 2 — Масса двигателя:

Сопротивление составляет 1
МОм или более?

Переходите к ша-
гу 4.

Устраните короткое за-
мыкание на массу в про-
водке между ECM и
разъемом датчика по-
ложения распредели-
тельного вала.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА.
Измерьте напряжение между разъемом
датчика положения распределительного
вала и массой двигателя.

Разъем и клемма

(E73) № 2 (+) — Масса двигателя (–):

Напряжение составляет 5 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и датчиком
положения рас-
пределительного
вала.

Переходите к шагу 5.

5

ПРОВЕРКА СОСТОЯНИЯ ДАТЧИКА ПО-
ЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВА-
ЛА.

Надежно ли затянут устано-
вочный болт датчика поло-
жения распределительного
вала?

Переходите к ша-
гу 6.

Надежно затяните уста-
новочный болт датчика
положения распредели-
тельного вала.

6

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА.
Проверьте форму сигнала датчика положе-
ния распределительного вала. <См.
EN(H6DO)(diag)-20, Входные/выходные сиг-
налы блока управления двигателем
(ECM).>

Имеются ли отклонения в
форме сигнала?

Замените датчик
положения рас-
пределительного
вала. <См.
FU(H6DO)-21,
Датчик положе-
ния распредели-
тельного вала.>

Устраните следующие
неполадки.
• Плохой контакт в
разъеме ECM
• Плохой контакт в
разъеме датчика поло-
жения распределитель-
ного вала
• Плохой контакт в со-
единительном разъеме

EN(H6DO)(diag)-213

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BI: КДН P0345 ЦЕПЬ ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА “A” (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Двигатель глохнет.
• Двигатель не запускается

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

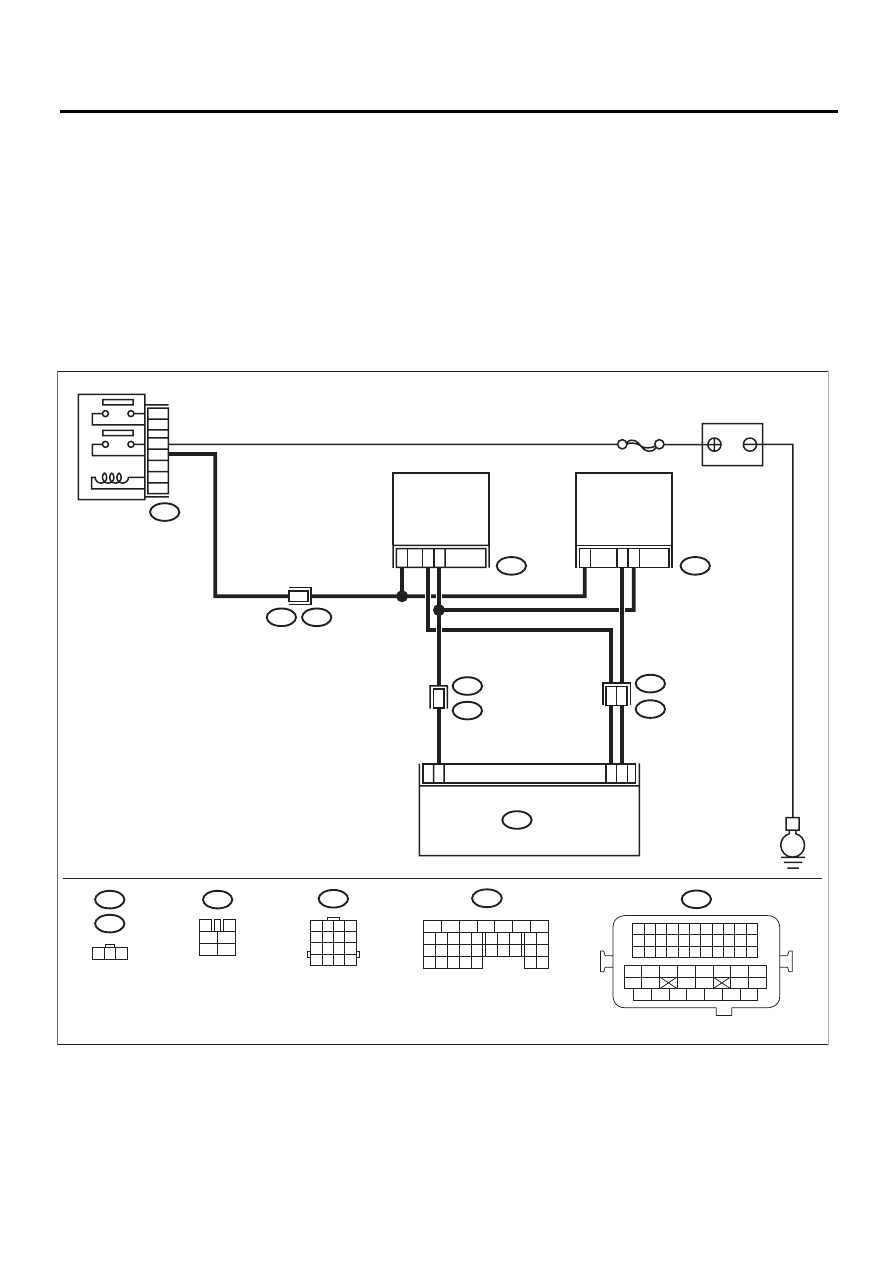

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-03927

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B47

1

2

4

6

3

5

E

E2

B21

3

22

SBF-7

E74

E1

B20

2

E73

B21

E2

1

6

3

11

2

1

ECM

B134

48

1

3

4

1

2

5

6

B20

E74

B47

1 2 3

B134

E73

АККУМУЛЯТОР

ПРАВЫЙ ДАТЧИК

ПОЛОЖЕНИЯ

РАСПРЕДЕЛИ-

ТЕЛЬНОГО ВАЛА

ЛЕВЫЙ ДАТЧИК

ПОЛОЖЕНИЯ

РАСПРЕДЕЛИ-

ТЕЛЬНОГО ВАЛА

ГЛАВНОЕ РЕЛЕ

2

21

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

EN(H6DO)(diag)-214

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА ПОЛО-
ЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от датчика поло-
жения распределительного вала.
3) Переведите выключатель зажигания в
положение ON.
4) Измерьте напряжение между разъемом
датчика положения распределительного
вала и массой двигателя.

Разъем и клемма

(E74) № 1 (+) — Масса двигателя (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 2.

Устраните разрыв це-
пи или короткое замы-
кание на массу в про-
водке между разъ-
емом главного реле и
разъемом датчика по-
ложения распредели-
тельного вала.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и
разъемом датчика положения распредели-
тельного вала.

Разъем и клемма

(B134) № 21 — (E74) № 2:
(B134) № 22 — (E74) № 3:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 3.

Устраните разрыв це-
пи в проводке между
ECM и датчиком поло-
жения распредели-
тельного вала.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА.
Измерьте сопротивление между разъемом
датчика положения распределительного
вала и массой двигателя.

Разъем и клемма

(E74) № 2 — Масса двигателя:

Сопротивление составляет 1
МОм или более?

Переходите к ша-
гу 4.

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом датчика
положения распреде-
лительного вала.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА.
Измерьте напряжение между разъемом
датчика положения распределительного
вала и массой двигателя.

Разъем и клемма

(E74) № 2 (+) — Масса двигателя (–):

Напряжение составляет 5 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и датчиком
положения рас-
пределительного
вала.

Переходите к шагу 5.

5

ПРОВЕРКА СОСТОЯНИЯ ДАТЧИКА ПО-
ЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВА-
ЛА.

Надежно ли затянут устано-
вочный болт датчика поло-
жения распределительного
вала?

Переходите к ша-
гу 6.

Надежно затяните ус-
тановочный болт дат-
чика положения рас-
пределительного вала.

6

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА.
Проверьте форму сигнала датчика положе-
ния распределительного вала. <См.
EN(H6DO)(diag)-20, Входные/выходные сиг-
налы блока управления двигателем
(ECM).>

Имеются ли отклонения в
форме сигнала?

Замените датчик
положения рас-
пределительного
вала. <См.
FU(H6DO)-21,
Датчик положе-
ния распредели-
тельного вала.>

Устраните следующие
неполадки.
• Плохой контакт в
разъеме ECM
• Плохой контакт в
разъеме датчика поло-
жения распредели-
тельного вала
• Плохой контакт в со-
единительном разъеме

EN(H6DO)(diag)-215

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BJ:КДН P0400 ПОТОК РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Проблема с ходовыми характеристиками на низких оборотах двигателя.
• Неверный режим холостого хода
• Проблема с ходовыми характеристиками

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

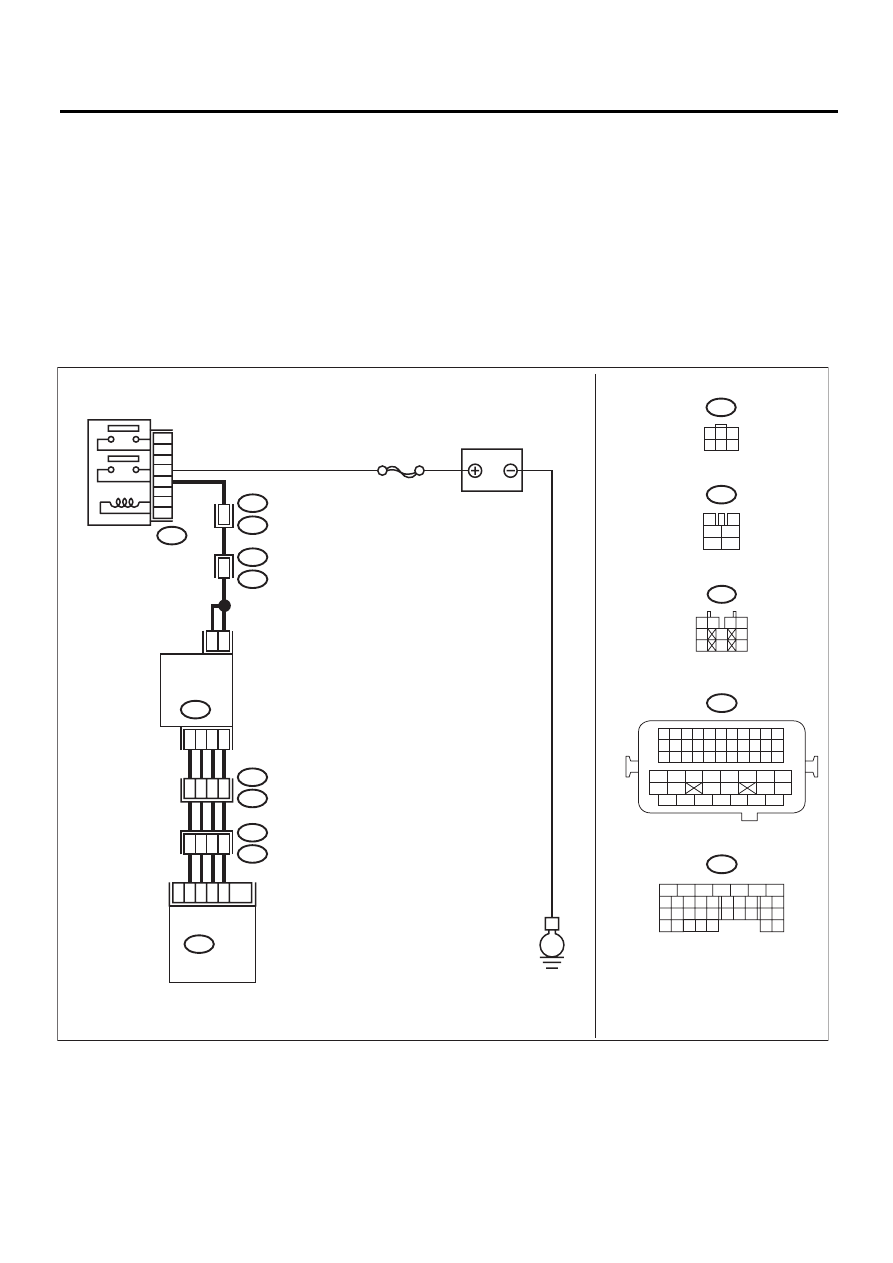

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04286

E

B47

E18

2

5

1

4

3

6

B21

E2

E76

E77

4

8

3

4

7

6

SBF-7

B134

ECM

B47

3

4

1

2

5

6

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B134

10

E76

E77

21

32

33

22

B21

E2

E18

1

3

4 5 6

2

1 2

3 4

5

6

7

8

9

10

E77

ГЛАВНОЕ РЕЛЕ

АККУМУЛЯТОР

КЛАПАН

РЕЦИРКУЛЯЦИИ

ВЫХЛОПНЫХ

ГАЗОВ

6
4

9

10

8

20
