CO(H6DO)-4

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

B: УЗЕЛ

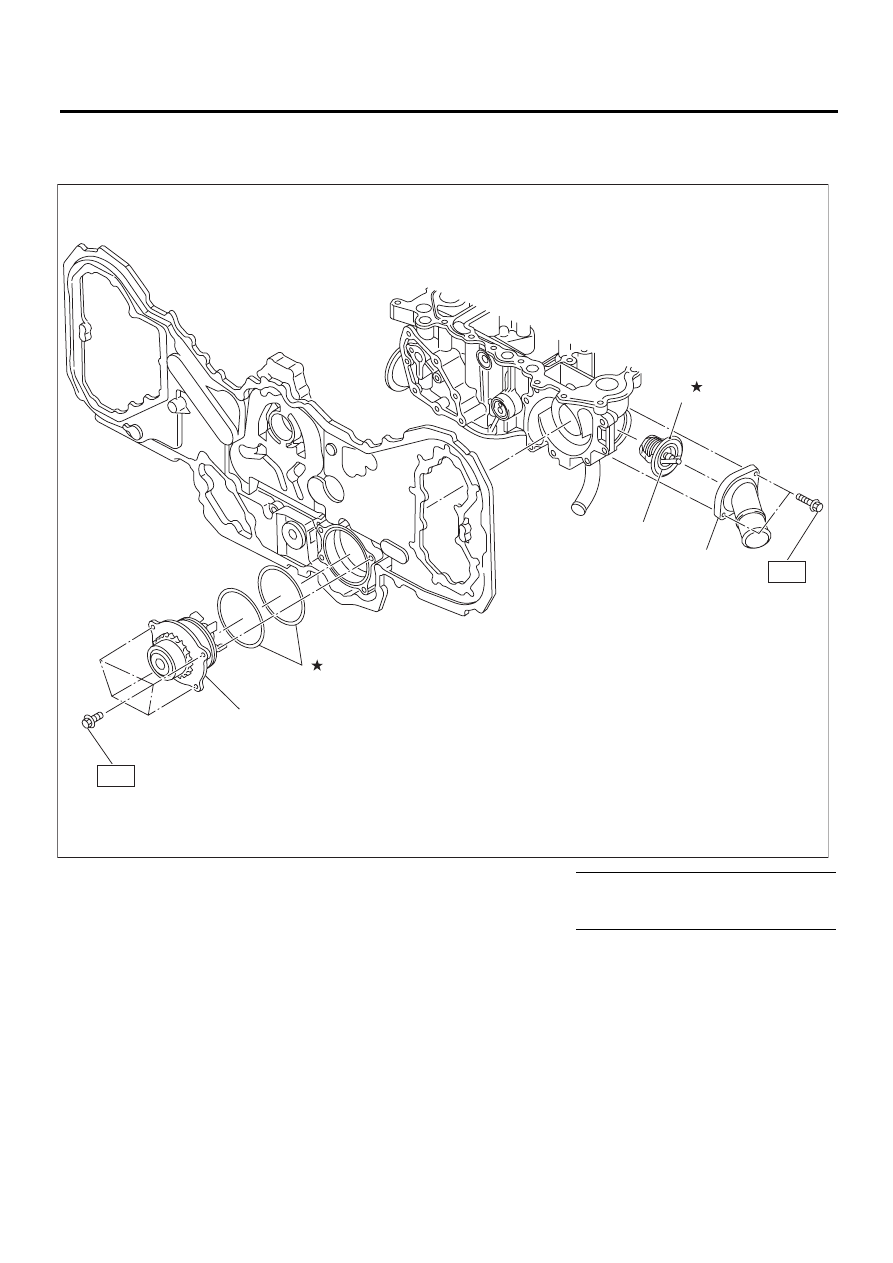

1. ВОДЯНОЙ НАСОС

(1)

Узел водяного насоса

(4)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Уплотнительное кольцо

(5)

Крышка термостата

T: 6,4 (0,65, 4,7)

(3)

Термостат





(1)

(2)

(4)

(5)

T

T

(3)

CO-02291

CO(H6DO)-5

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

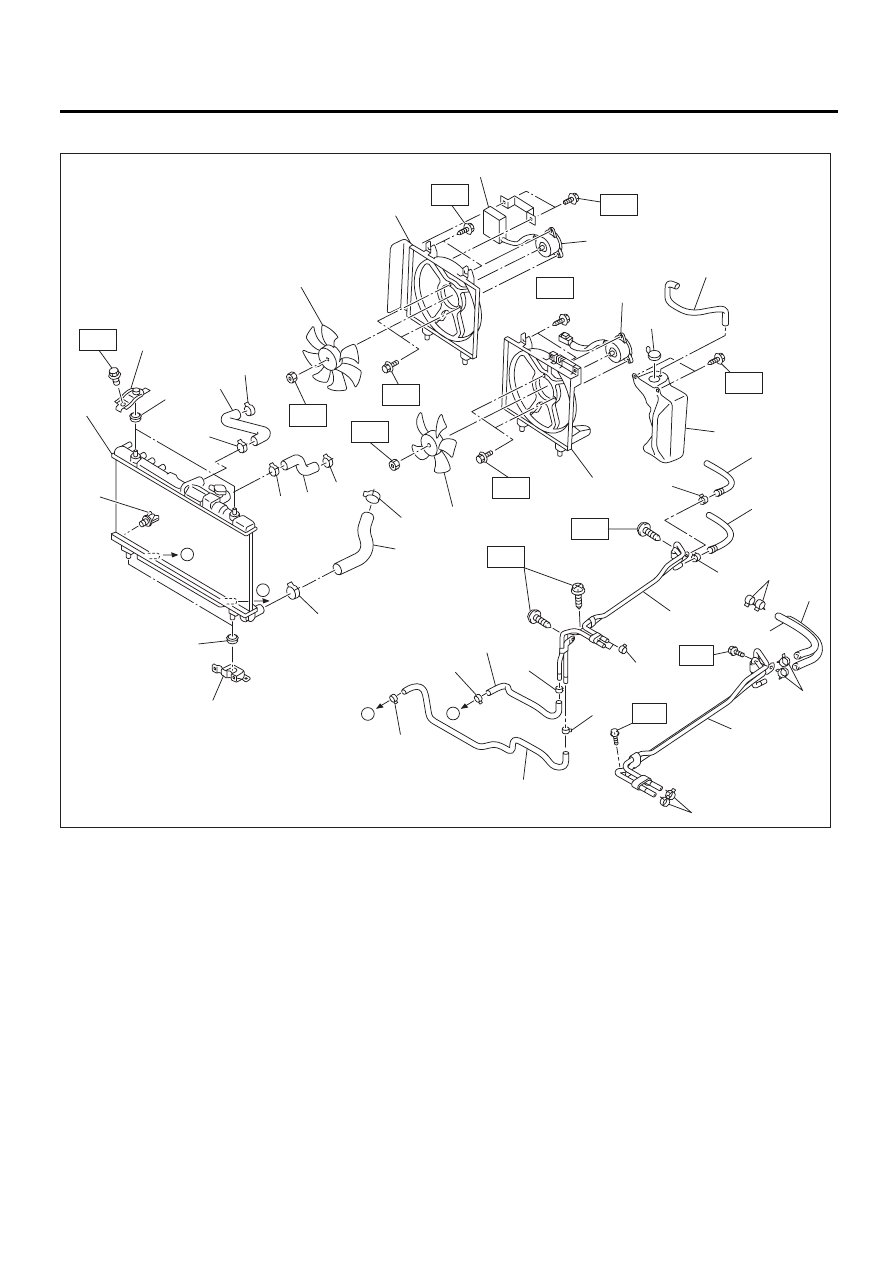

2. РАДИАТОР И ВЕНТИЛЯТОР РАДИАТОРА

CO-02231

T1

T3

T4

T4

T3

(12)

(14)

(27)

(16)

(13)

(15)

(17)

T1

T4

T2

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(7)

(9)

(9)

T4

T4

T5

(8)

(7)

(7)

(10)

(11)

(21)

(21)

(26)

(21)

(21)

(24)

(21)

(21)

(21)

(18)

(19)

(20)

(23)

(22)

(25)

B

A

A

B

T4

T4

(21)

(21)

(21)

(30)

(28)

(29)

CO(H6DO)-6

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

(1)

Нижний кронштейн радиатора

(17) Кожух основного вентилятора ради-

атора

(27) Блок управления вентилято-

ром радиатора

(2)

Нижняя подушка радиатора

(18) Крышка расширительного бачка ох-

лаждающей жидкости двигателя

(28) Шланг ATF A (модели с по-

догревателем ATF)

(3)

Сливная пробка охлаждающей
жидкости двигателя

(19) Переливной шланг

(4)
(5)
(6)
(7)
(8)
(9)

(10)
(11)
(12)

(13)

(14)

(15)
(16)

Радиатор
Верхний кронштейн радиатора
Верхняя подушка радиатора
Хомут
Впускной шланг радиатора А
Хомут
Впускной шланг радиатора В
Выпускной шланг радиатора
Вспомогательный вентилятор ра-
диатора
Электродвигатель вспомогатель-
ного вентилятора радиатора
Кожух вспомогательного венти-
лятора радиатора
Основной вентилятор радиатора
Электродвигатель основного вен-
тилятора радиатора

(20) Расширительный бачок охлаждаю-

щей жидкости двигателя

(29) Шланг ATF B (модели с по-

догревателем ATF)

(21) Хомут штанга ATF
(22) Шланг ATF A (модели без подогре-

вателя ATF)

(30) Трубка ATF (модели с подог-

ревателем ATF)

(23) Шланг ATF B (модели без подогре-

вателя ATF)

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(24) Трубка ATF (модели без подогрева-

теля ATF)

T1: 3,8 (0,39, 2,8)
T2: 5,4 (0,55, 4,0)

(25) Шланг ATF С (модели без подогре-

вателя ATF)

T3: 6,2 (0,63, 4,6)
T4: 7,5 (0,76, 5,5)

(26) Шланг ATF D (модели без подогре-

вателя ATF)

T5: 12 (1,2, 8,9)

CO(H6DO)-7

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

499977100

КЛЮЧ ШКИВА КО-
ЛЕНЧАТОГО ВАЛА

Используется для предотвращения враще-
ния шкива коленчатого вала при отворачива-
нии и затяжке болта шкива коленчатого ва-
ла.

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер крышки радиатора

Используется для измерения давления.

ST-499977100
