EX(H6DO)-6

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

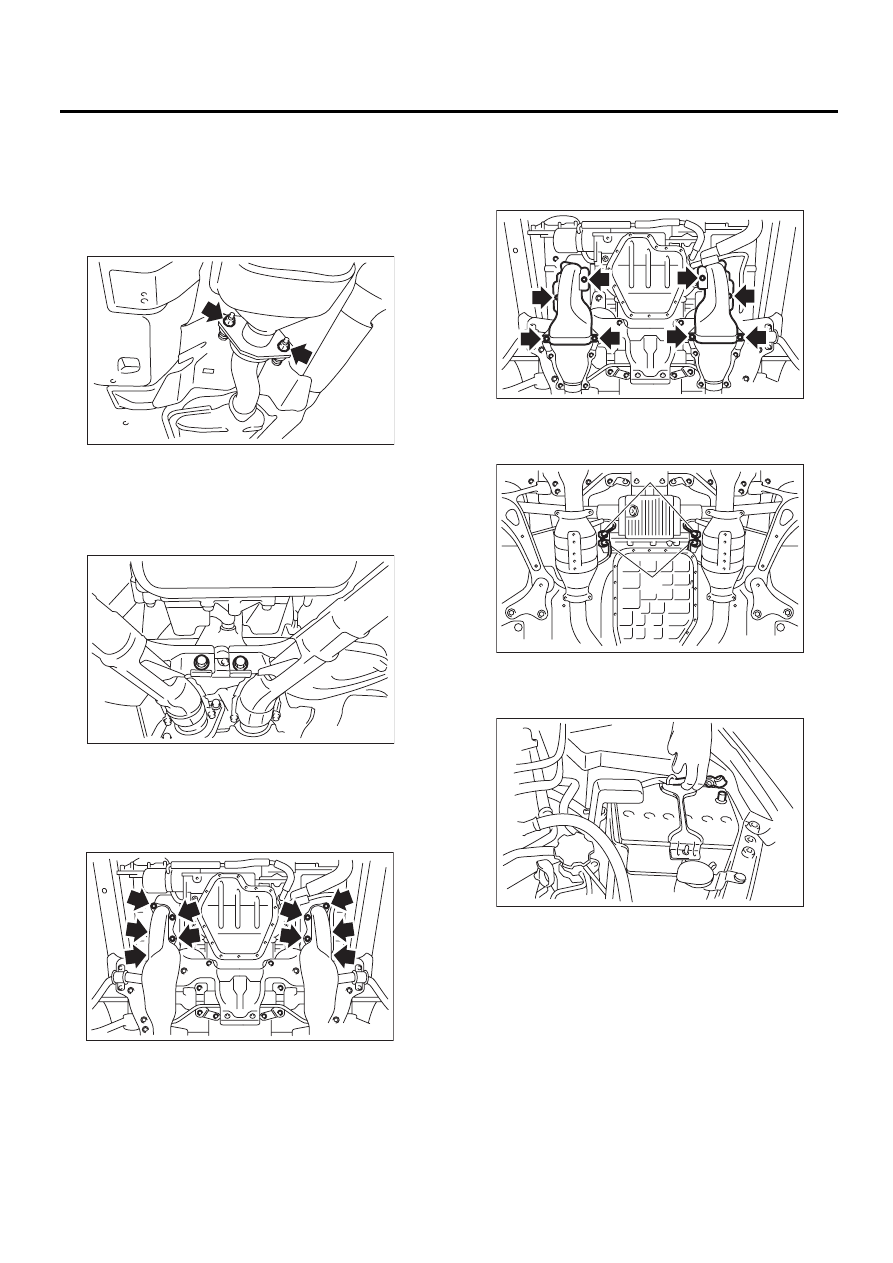

5) Установите узел передней выхлопной трубы
на заднюю выхлопную трубу.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

6) Затяните болты, которые крепят узел пере-
дней выхлопной трубы на кронштейне держа-
теля.

Момент затяжки:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

7) Затяните гайки, которые крепят узел пере-
дней выхлопной трубы на головках блока ци-
линдров.

Момент затяжки:

70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)

8) Установите крышку передней выхлопной
трубы. (Модель MT)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

9) Установите нижний кожух.
10) Подключите разъемы переднего (А) и зад-
него (В) датчиков кислорода.

11) Опустите автомобиль.
12) Присоедините провод массы к аккумулято-
ру.

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.

EX-02015

EX-00061

EX-02016

EX-02095

EX-02014

(A)

(B)

IN-00203

EX(H6DO)-7

Задняя выхлопная труба

СИСТЕМА ВЫПУСКА

3. Задняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей

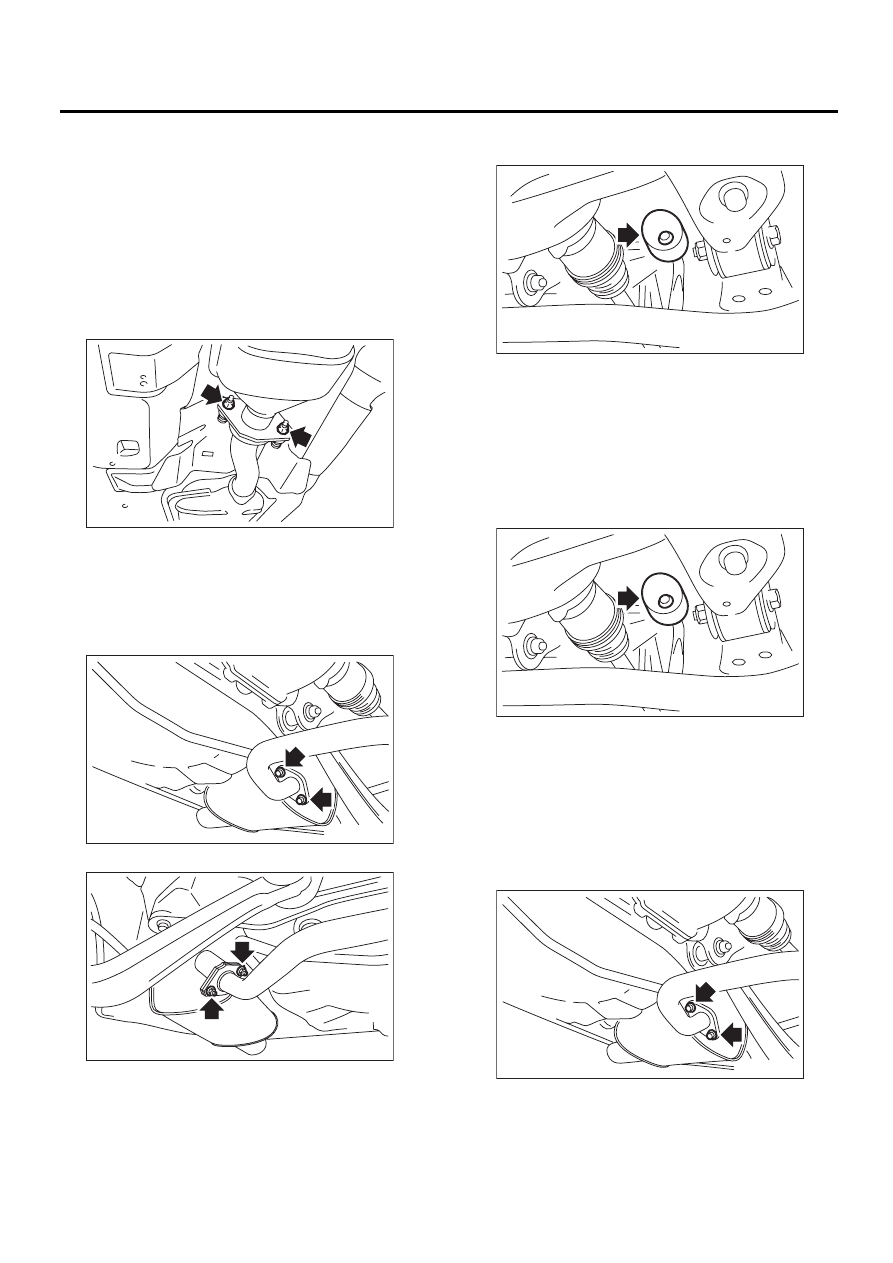

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Отделите узел передней выхлопной трубы
от задней выхлопной трубы.

4) Отделите заднюю выхлопную трубу от глу-
шителя.

ОСТОРОЖНО:
Будьте осторожны, чтобы не уронить за-
днюю выхлопную трубу.
• Левая сторона

• Правая сторона

5) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.

6) Снимите кронштейн задней выхлопной тру-
бы с резиновой подушки.

B: УСТАНОВКА

1) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.
2) Установите кронштейн задней выхлопной
трубы на резиновую подушку.

ПРИМЕЧАНИЕ:
После сборки, вытрите смазку, нанесенную на
резиновую подушку при снятии/установке.

3) Установите заднюю выхлопную трубу на глу-
шитель.

ПРИМЕЧАНИЕ:
Установите новую прокладку и самоконтрящу-
юся гайку.

Момент затяжки:

48 Нм (4,9 кгс-м, 35,4 фунт-сила-фут)

• Левая сторона

EX-02015

EX-00222

EX-00218

EX-00219

EX-00219

EX-00222

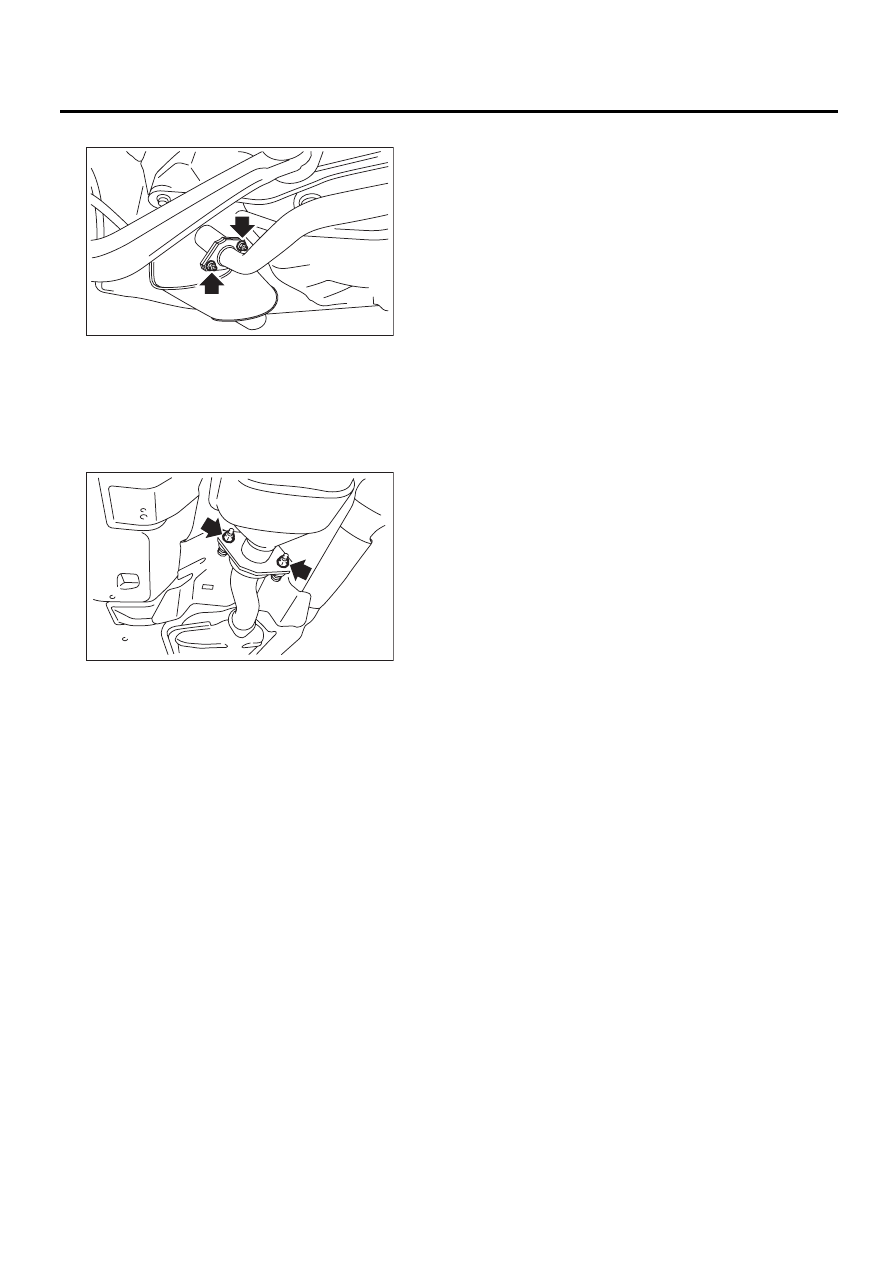

EX(H6DO)-8

Задняя выхлопная труба

СИСТЕМА ВЫПУСКА

• Правая сторона

4) Установите заднюю выхлопную трубу на
узел передней выхлопной трубы.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.
3) Проверьте резиновую подушку на предмет
износа или трещин.

EX-00218

EX-02015

EX(H6DO)-9

Глушитель

СИСТЕМА ВЫПУСКА

4. Глушитель

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей

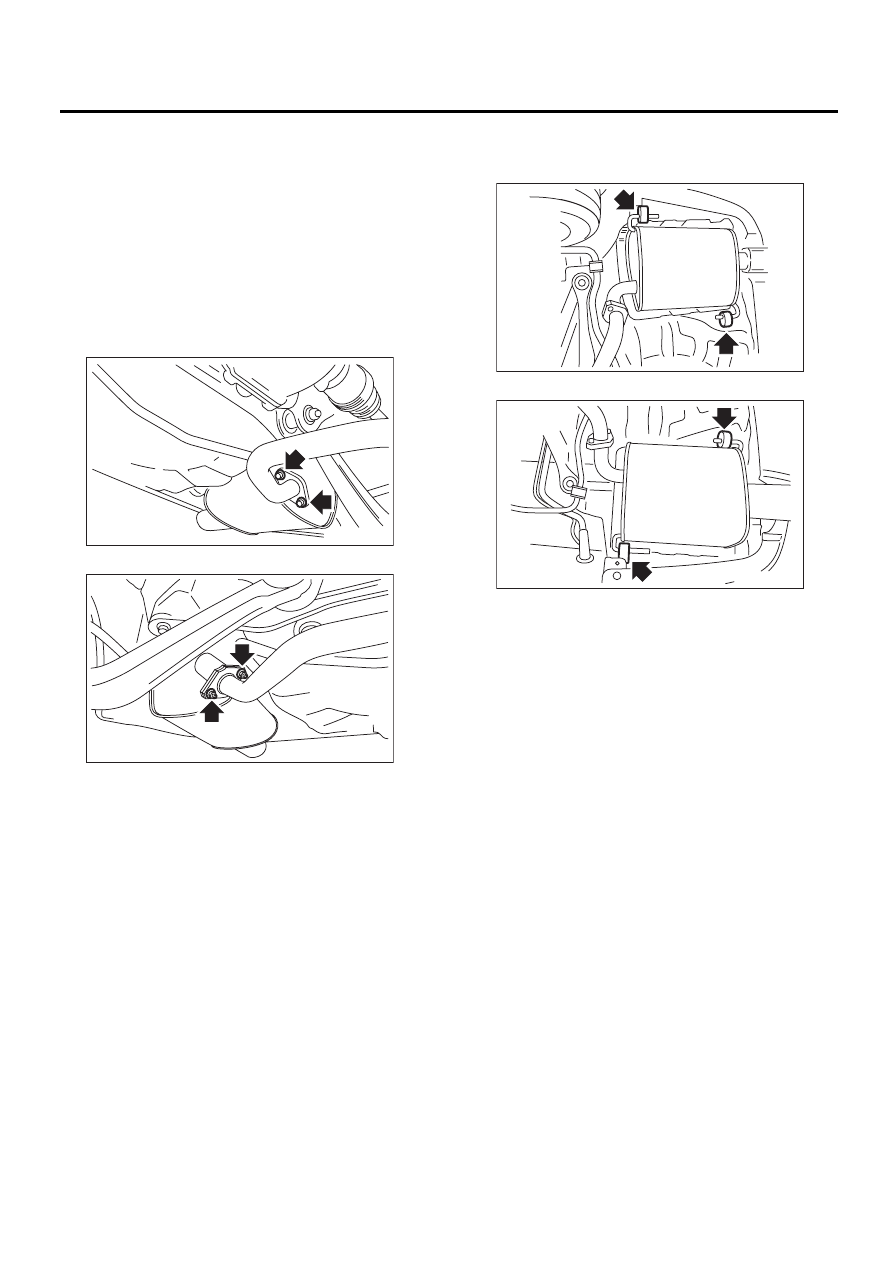

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Отделите глушитель от задней выхлопной
трубы.
• Левая сторона

• Правая сторона

4) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.
• Левая сторона

• Правая сторона

5) Снимите переднюю и заднюю резиновые по-
душки, затем снимите глушитель.

EX-00222

EX-00218

EX-00220

EX-00221
