ME(H6DO)-84

Электромагнитный клапан переключения потоков масла

МЕХАНИЧЕСКАЯ ЧАСТЬ

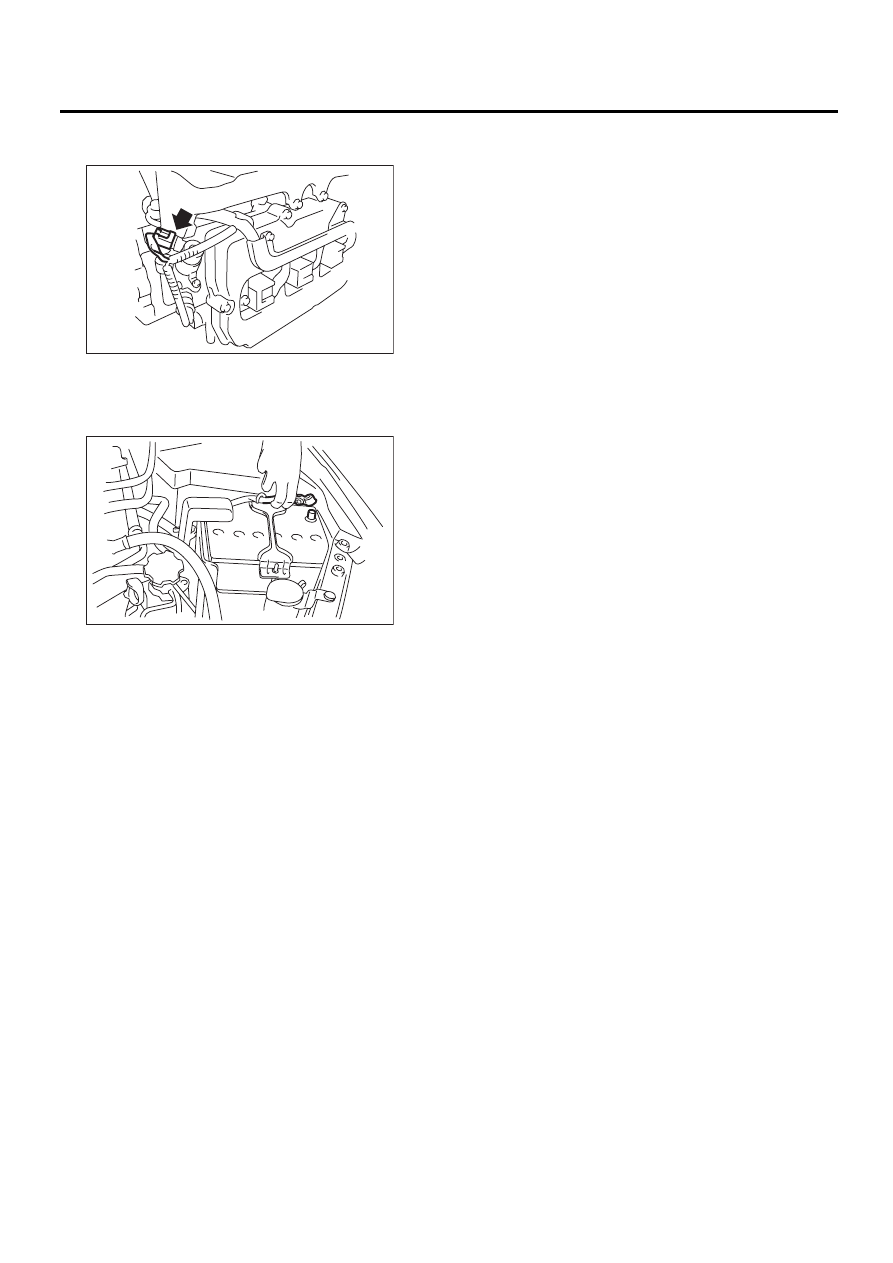

5) Подключите разъем к электромагнитному
клапану переключения потоков масла.

6) Установите воздухозаборную камеру
<См. IN(H6DO)-7, УСТАНОВКА, Воздухозабор-
ная камера.>
7) Присоедините провод массы к аккумулятору.

ME-02071

IN-00203

ME(H6DO)-85

Кран подогревателя ATF

МЕХАНИЧЕСКАЯ ЧАСТЬ

24.Кран подогревателя ATF

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Поднимите автомобиль на подъемнике.
5) Снимите нижний кожух.
6) Снимите переднюю выхлопную трубу.
<См. EX(H6DO)-4, СНЯТИЕ, Передняя выхлоп-
ная труба.>
7) Отсоедините водяной шланг от крана подогре-
вателя ATF.
8) Снимите кран подогревателя ATF с головки
блока цилиндров.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.
Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

C: ПРОВЕРКА

Замените термостат, если клапан не закрыва-
ется полностью при температуре окружающей
среды или если следующие проверки дадут не-
удовлетворительные результаты.
• Метод проверки
Погрузите термостат и термометр в воду. Пос-
тепенно поднимайте температуру воды, и из-
меряйте температуру и подъем клапана в мо-
мент, когда клапан начинает открываться и
когда он откроется полностью. При проведе-
нии проверки, перемешивайте воду для равно-
мерного распределения температуры. Изме-
ренные значения должны отвечать следующим
требованиям.

ПРИМЕЧАНИЕ:

• Перед тем, как измерять подъем клапана,
оставьте термостат в кипящей воде на пять
минут или более.
• Удерживайте термостат при помощи про-
волоки или подобным образом, чтобы избе-
жать контакта с дном емкости.

Начало открытия:

69 — 73°C (156 — 163°F)

Полное открытие:

84°C (183°F)

Полный подъем клапана:

8,0 мм (0,315 дюймов) или более

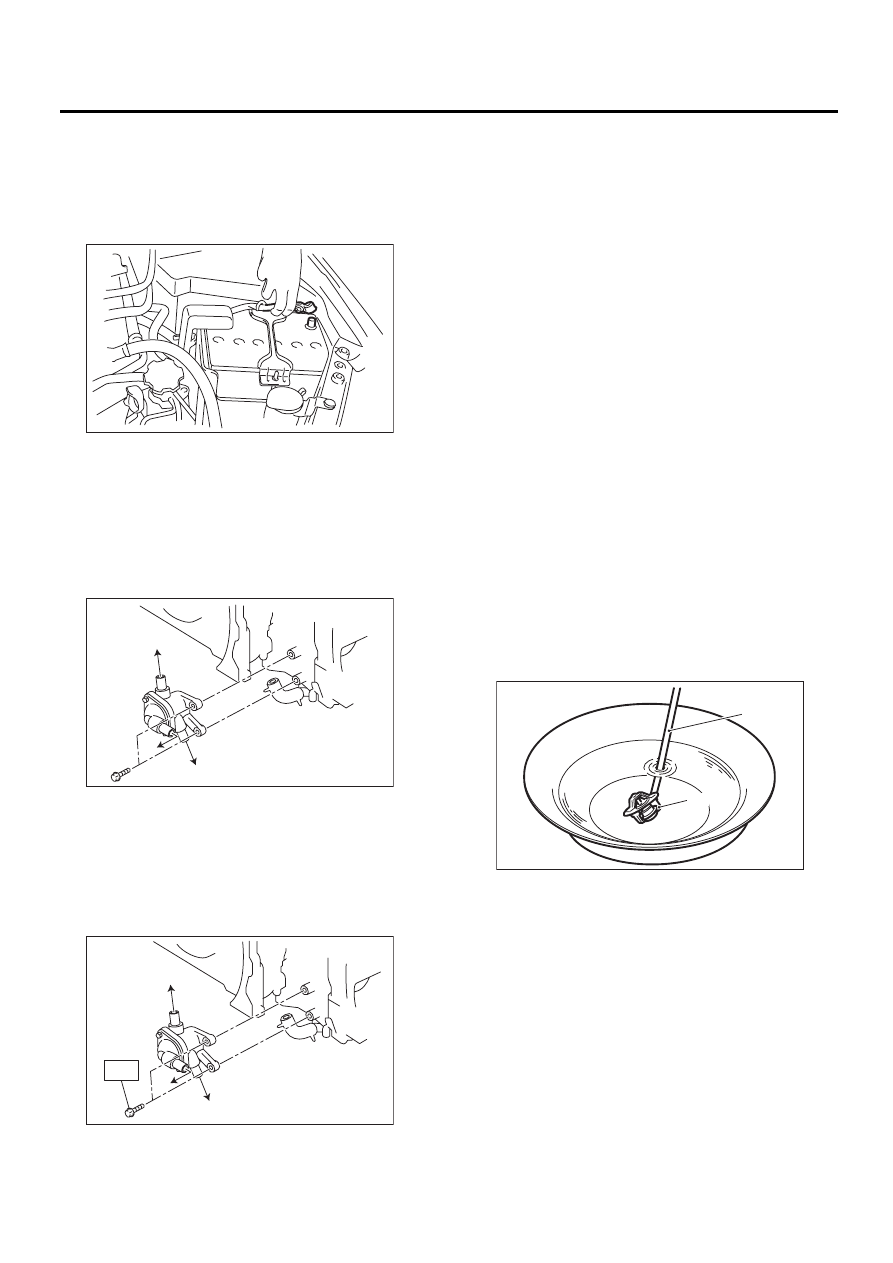

(A) Водяная трубка
(B) Подогреватель ATF

(A) Водяная трубка
(B) Подогреватель ATF

IN-00203

ME-02074

(B)

(A)

(A)

ME-02075

(B)

(A)

(A)

T

(A) Термометр
(B) Термостат

( A )

( B )

CO-00033

ME(H6DO)-86

Впускной и выпускной клапан

МЕХАНИЧЕСКАЯ ЧАСТЬ

25.Впускной и выпускной

клапан

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Обратитесь к разделу “Головка блока цилинд-
ров”, в котором приведены процедуры снятия
и установки впускных и выпускных клапанов.
<См. ME(H6DO)-59, СНЯТИЕ, Головка блока
цилиндров.> <См. ME(H6DO)-59, УСТАНОВКА,
Головка блока цилиндров.>

ME(H6DO)-87

Поршень

МЕХАНИЧЕСКАЯ ЧАСТЬ

26.Поршень

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Обратитесь к разделу “Блок цилиндров”, в ко-
тором приведены процедуры снятия и установ-
ки поршней <См. ME(H6DO)-65, СНЯТИЕ, Блок
цилиндров.> <См. ME(H6DO)-67, УСТАНОВКА,
Блок цилиндров.>
