FU(H6DO)-26

Клапан рециркуляции выхлопных газов

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

11.Клапан рециркуляции

выхлопных газов

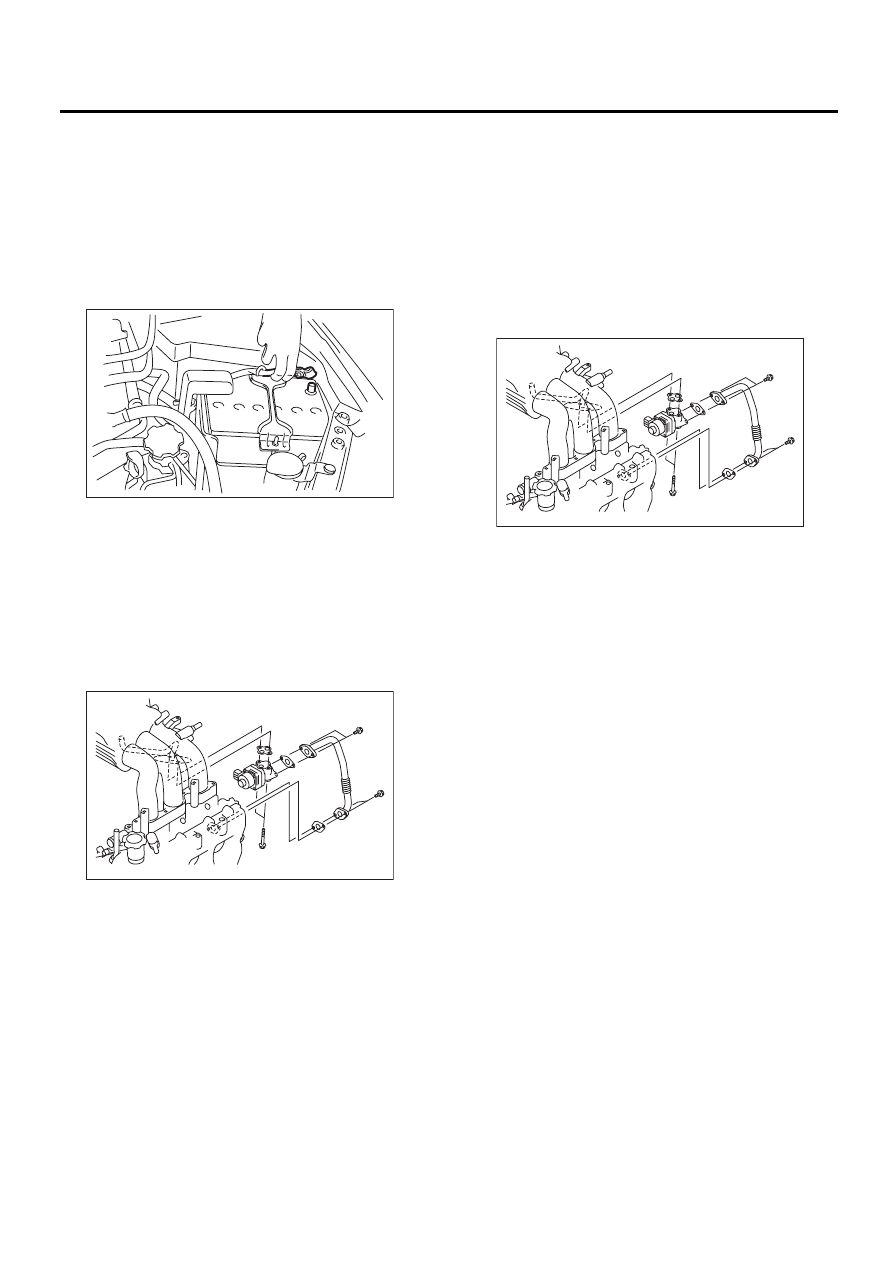

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Клапан рециркуляции выхлопных газов уста-
новлен на всех моделях, кроме КА.
1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите воздухозаборную камеру.
<См. IN(H6DO)-7, СНЯТИЕ, Воздухозаборная
камера.>
4) Снимите стартер. <См. SC(H4SO)-6, СНЯ-
ТИЕ, Стартер.>
5) Снимите трубку рециркуляции выхлопных
газов с клапана рециркуляции выхлопных га-
зов и головки блока цилиндров.
6) Снимите клапан рециркуляции выхлопных
газов с впускного коллектора.

7) Отсоедините разъем от клапана рециркуля-
ции выхлопных газов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

Клапан рециркуляции выхлопных газов

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Трубка рециркуляции выхлопных газов

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

IN-00203

FU-02133

FU-02133

FU(H6DO)-27

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

12.Топливный инжектор

A: СНЯТИЕ

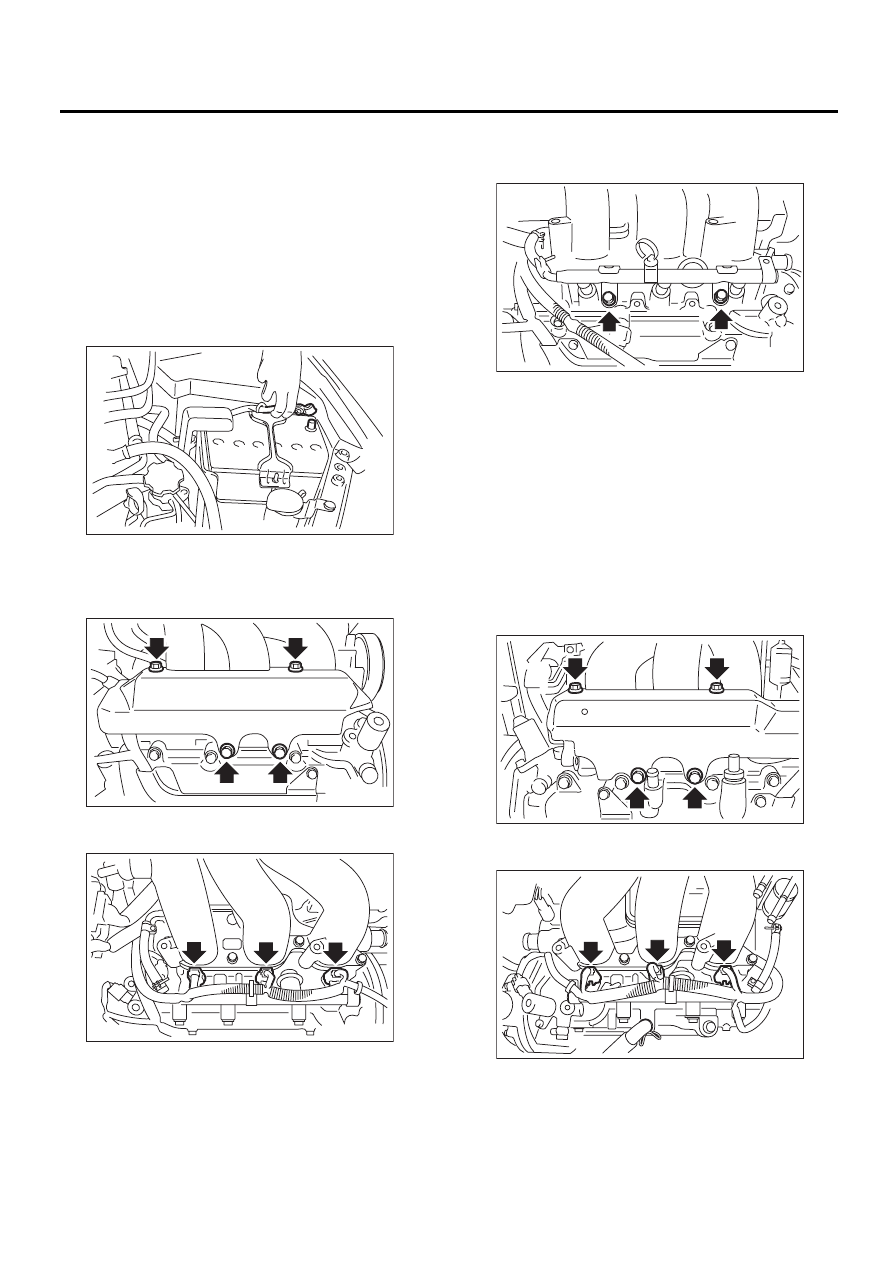

1. ПРАВАЯ СТОРОНА

1) Снимите крышку коллектора.
2) Снимите давление в топливной системе.
<См. FU(H6DO)-42, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Откройте лючок заправочной горловины и
снимите крышку с горловины.
4) Отсоедините провод массы от аккумулятора.

5) Снимите корпус воздушного фильтра.
<См. IN(H6DO)-5, СНЯТИЕ, Корпус воздушного
фильтра.>
6) Снимите правый щиток топливной трубки.

7) Отсоедините разъем от топливного инжек-
тора.

8) Снимите жгут проводки двигателя с правой
трубки топливного инжектора.

9) Отверните болт, который крепит трубку топ-
ливного инжектора к головке блока цилинд-
ров.

10) Снимите топливный инжектор, приподняв
трубку инжектора.

2. ЛЕВАЯ СТОРОНА

1) Снимите крышку коллектора.
2) Снимите давление в топливной системе.
<См. FU(H6DO)-42, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Откройте лючок заправочной горловины и
снимите крышку с горловины.
4) Снимите аккумулятор.
5) Снимите жгут проводки генератора с левой
трубки топливного инжектора.
6) Снимите левый щиток топливной трубки.

7) Отсоедините разъем от топливного инжек-
тора.

8) Снимите жгут проводки двигателя с левой
трубки топливного инжектора.

IN-00203

FU-02119

FU-02134

FU-02120

FU-02117

FU-02135

FU(H6DO)-28

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

9) Отверните болт, который крепит трубку топ-
ливного инжектора к головке блока цилинд-
ров.

10) Снимите топливный инжектор, приподняв
трубку инжектора.

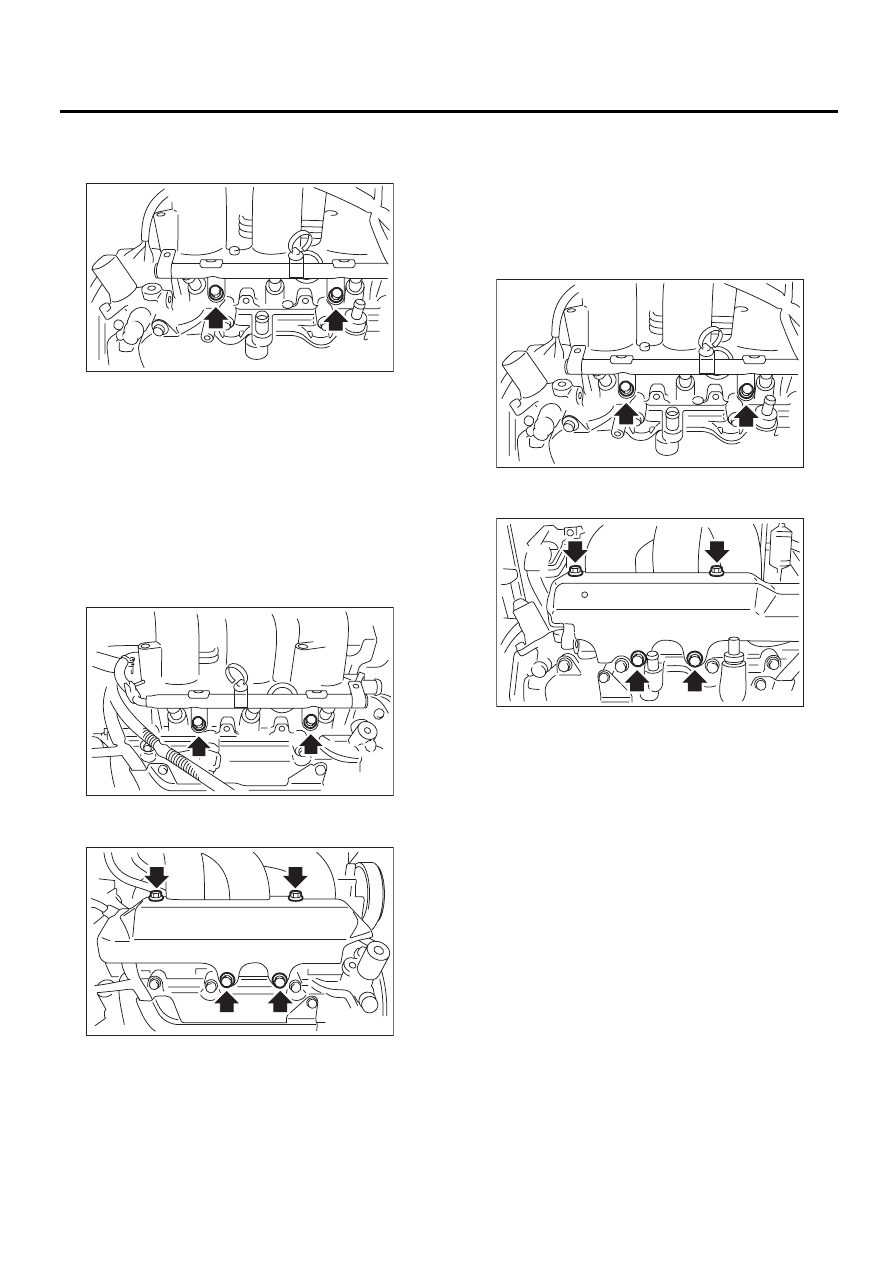

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

FU-02118

FU-02120

FU-02119

FU-02118

FU-02117

FU(H6DO)-29

Диагностический датчик давления масла системы управления изменением подъема клапанов

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

13.Диагностический датчик

давления масла системы
управления изменением
подъема клапанов

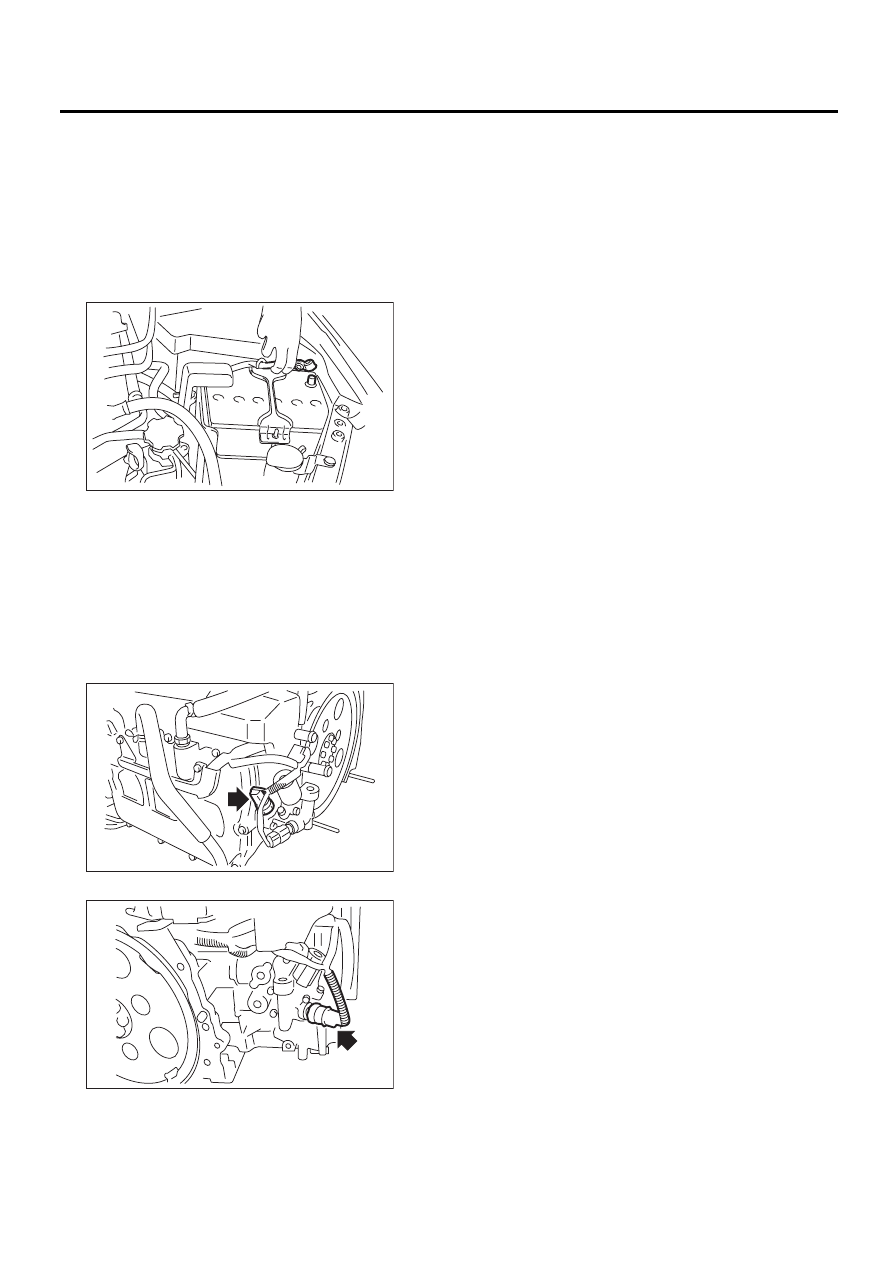

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите воздухозаборную камеру.
<См. IN(H6DO)-7, СНЯТИЕ, Воздухозаборная
камера.>
4) Отсоедините разъем от диагностического
датчика давления масла системы управления
изменением подъема клапанов.
5) Снимите диагностический датчик давления
масла системы управления изменением подъ-
ема клапанов.
• Левая сторона

• Правая сторона

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Нанесите прокладочный герметик на резьбу
диагностического датчика давления масла
системы управления изменением подъема кла-
панов.

Прокладочный герметик:

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

17 Нм (1,7 кгс-м, 12,5 фунт-сила-фут)
