FU(H6DO)-22

Датчик детонации

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

7. Датчик детонации

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

3) Снимите впускной коллектор.
<См. FU(H6DO)-13, СНЯТИЕ, Впускной коллек-
тор.>
4) Отсоедините разъем датчика детонации.
5) Снимите датчик детонации с блока цилинд-
ров.

B: УСТАНОВКА

1) Установите датчик детонации на блок ци-
линдров.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

ПРИМЕЧАНИЕ:

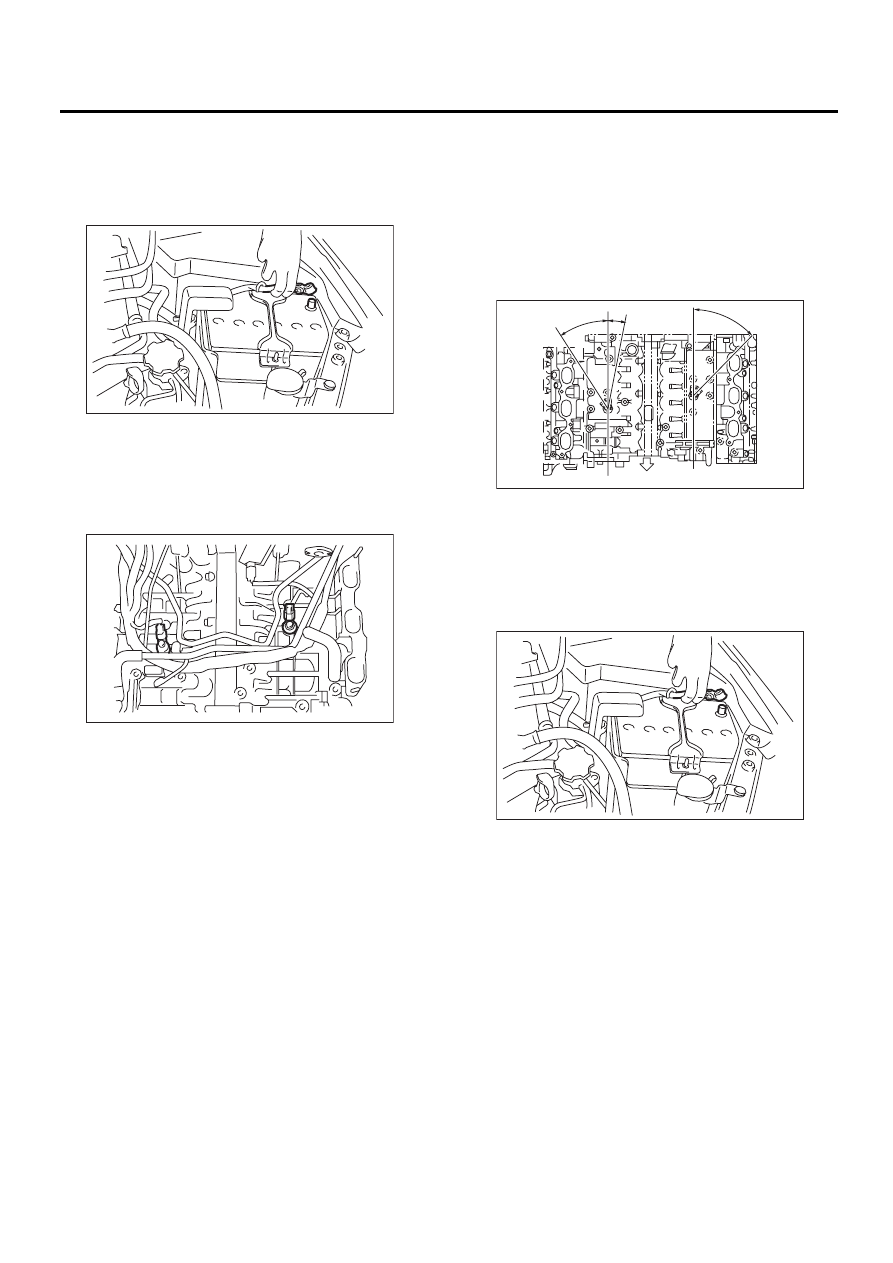

Угол установки датчика детонации показан на
приведенном ниже рисунке.

2) Подключите разъем датчика детонации.
3) Установите впускной коллектор.
<См. FU(H6DO)-15, УСТАНОВКА, Впускной
коллектор.>
4) Присоедините провод массы к аккумулятору.

5) Установите крышку коллектора.

IN-00203

FU-00577

(A) Передняя часть автомобиля

45˚

30˚

10˚

(A)

FU-00578

IN-00203

FU(H6DO)-23

Датчик положения дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8. Датчик положения

дроссельной заслонки

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Корпус дроссельной заслонки является нераз-
борной деталью, т.е. нельзя снимать датчик
положения дроссельной заслонки с корпуса
дроссельной заслонки. Обратитесь к разделу
“Корпус дроссельной заслонки”, в котором
приведены процедуры снятия и установки.
<См. FU(H6DO)-12, СНЯТИЕ, Корпус дроссель-
ной заслонки.> <См. FU(H6DO)-12, УСТАНОВ-
КА, Корпус дроссельной заслонки.>

FU(H6DO)-24

Датчик абсолютного давления в коллекторе

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

9. Датчик абсолютного

давления в коллекторе

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините провод массы от аккумулятора.

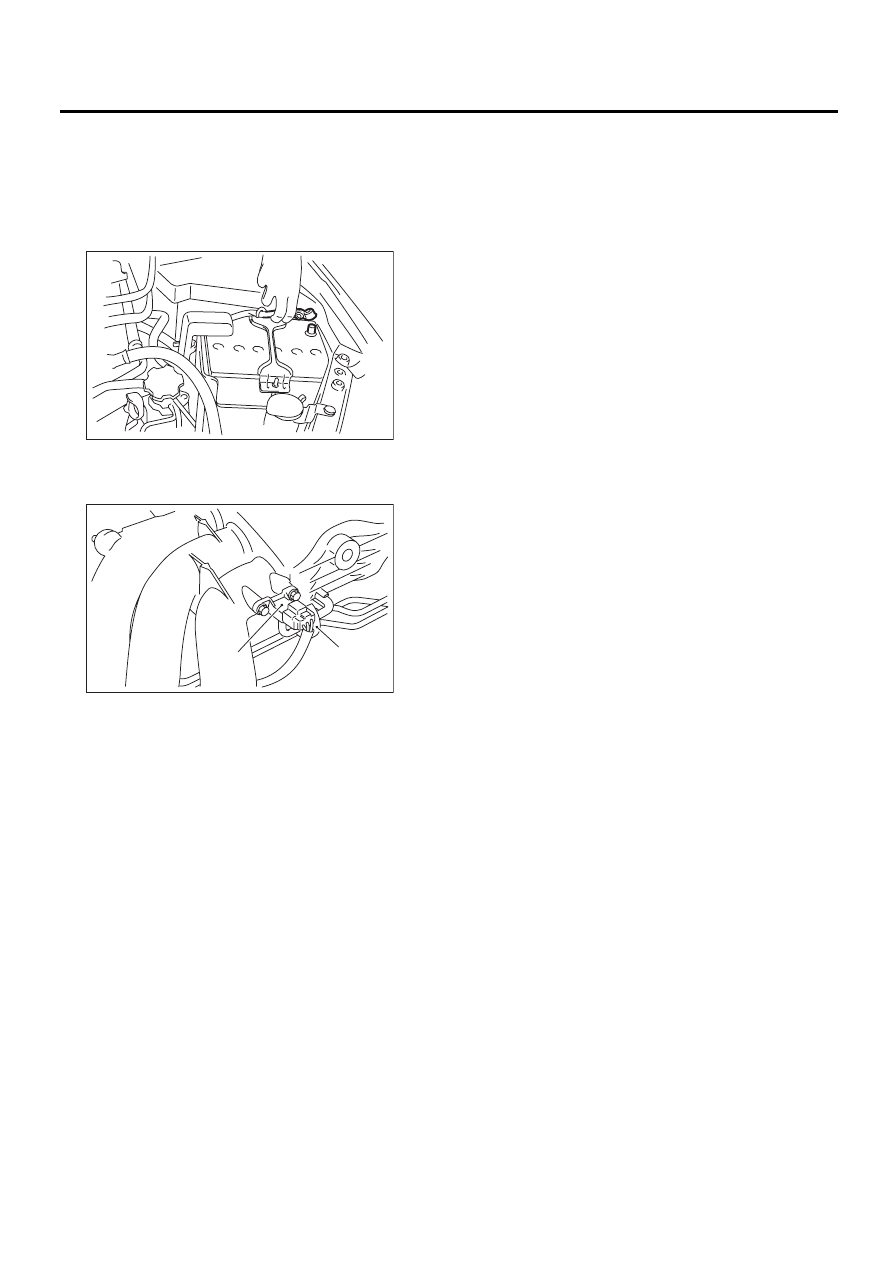

3) Отсоедините разъем от датчика абсолютно-
го давления в коллекторе (А) и снимите с впус-
кного коллектора узел фильтра (В).

4) Снимите датчик абсолютного давления кол-
лектора с впускного коллектора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

IN-00203

FU-02131

(B)

(A)

FU(H6DO)-25

Датчик массового расхода воздуха и температуры впускаемого воздуха

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

10.Датчик массового расхода

воздуха и температуры
впускаемого воздуха

A: СНЯТИЕ

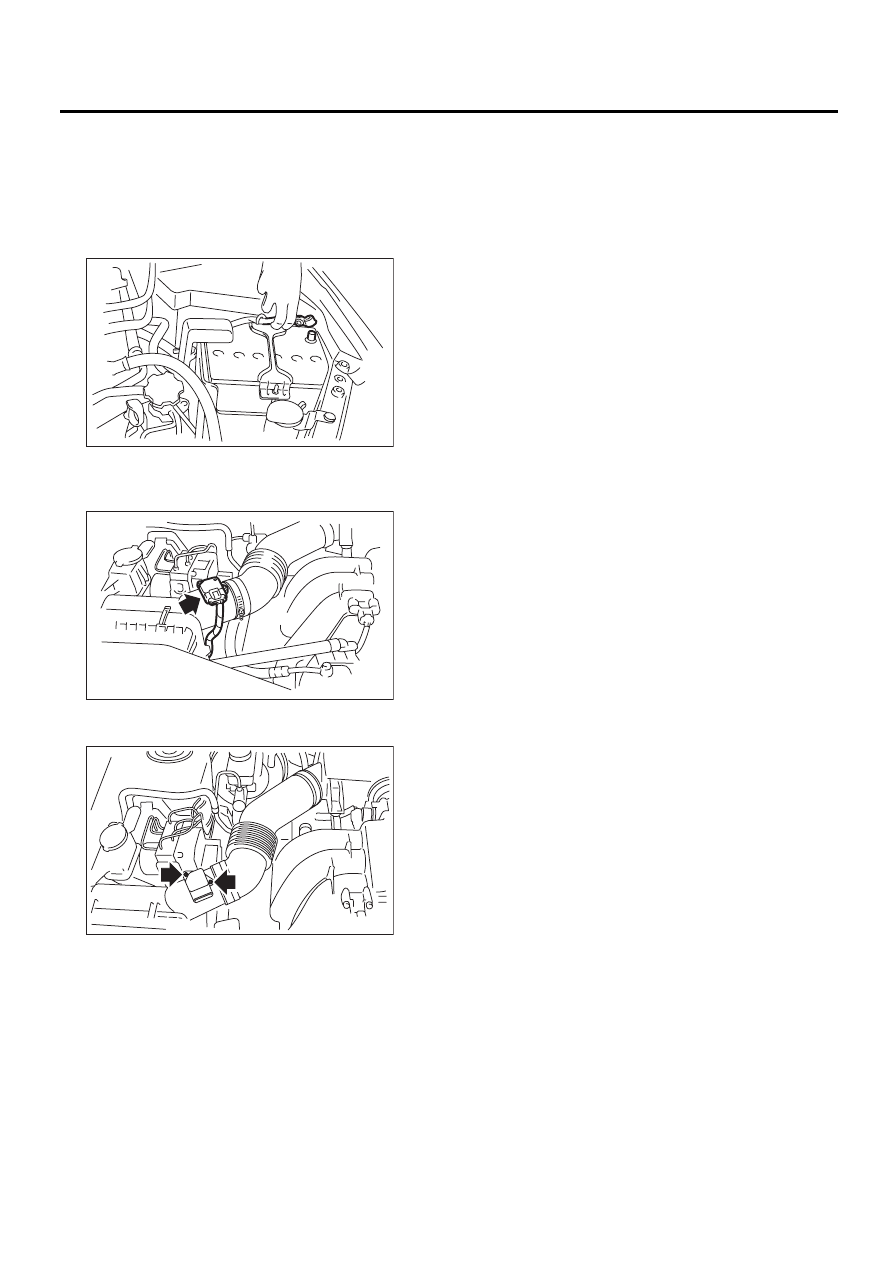

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.

3) Снимите датчик массового расхода воздуха
и температуры впускаемого воздуха.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1 Нм (0,1 кгс-м, 0,7 фунт-сила-фут)

IN-00203

IN-02009

FU-02132
