EN(H4DOTC)(diag)-188

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BF:КДН P0607 РАБОЧИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
В зависимости от содержания неисправности, она определяется в одном из следующих случаев.
• Немедленно при распознавании неисправности
• Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

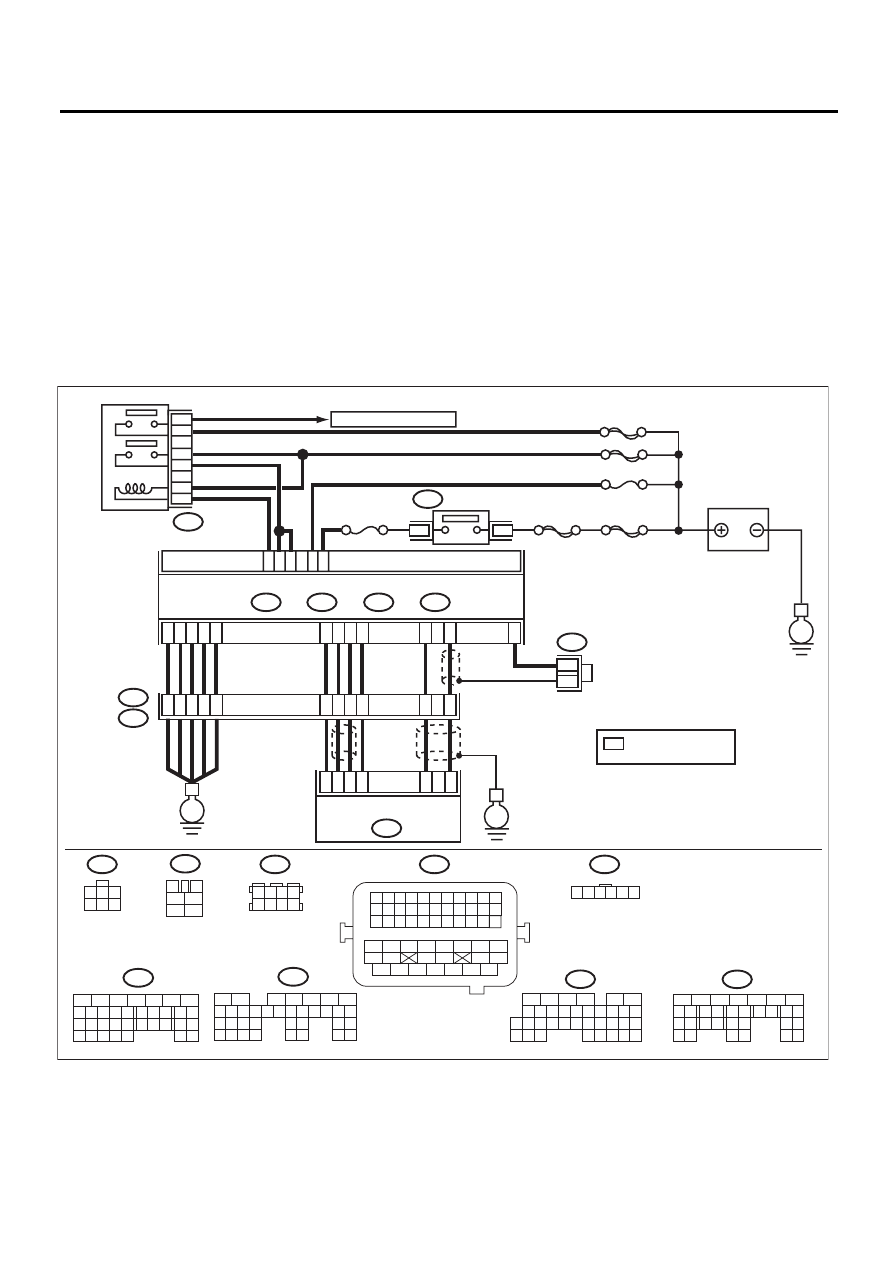

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05681

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B135

B:

B134

A:

B137

B136

D:

C:

E

3

8

39

2

8

6

24

25

*
*

E2

B21

E57

4

6

1

2

3

5

D4

D5

A29

A19

D7

A5

D2

D1

D3

35

34

37

40

36

A2

8

C6

A1

8

B21

B72

E57

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25

34 35

36 37 38 39 40 41

48 49

50 51 52 53 54

42 43

44 45

46 47

26 27 28 29 30 31 32 33

B122

1 2 3 4
5 6 7 8

1

2

3

4

5

6

B47

1

2

8 9

5

6

3

4

10 11 12

19 20 21

29 30

31

13 14 15 16

17

27

28

18

22 23 24 25 26

7

32 33 34 35

B136

C:

1

2

7

8 9

5

6

3

4

10 11 12

19 20 21

29

30 31

13 14 15 16 17

27

28

18

22 23

24 25

26

B137

D:

1 2 3 4 5 6

B122

*

B134

A:

4

5

6

7

8

2

1

9

3

10 11 12 13

16 17

26 27

28

18 19

20 21 22 23

34 35

29 30 31

25

14 15
24

33

32

B135

B:

SBF-6

ГЛАВНЫЙ SBF

SBF-7

B72

A7

B2

C23

B5

B19

No.12

B47

1

2

4

6

5

3

E

No.13

SBF-5

1

3

E

1

3

4 5 6

2

ГЛАВНОЕ РЕЛЕ

К ДАТЧИКУ КИСЛОРОДА

ECM

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

БЛОК ЭЛЕКТРОННОЙ

ДРОССЕЛЬНОЙ ЗАСЛОНКИ

: ПРОИЗВОЛЬНЫЕ
  НОМЕРА КЛЕММ

EN(H4DOTC)(diag)-189

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BG:КДН P0638 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ УПРАВЛЕНИЯ

ПРИВОДОМ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (БАНК 1)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P2101. <См. EN(H4DOTC)(diag)-227,
КДН P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ПРИВО-
ДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагностики не-
исправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ECM.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение между ECM и массой ку-
зова.

Разъем и клемма

(B134) № 7 (+) — Масса кузова (–):
(B135) № 2 (+) — Масса кузова (–):

Напряжение составля-
ет 10— 13В?

Переходите к ша-
гу 2.

Устраните разрыв
или короткое замы-
кание на массу в це-
пи питания.

2

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ECM.
1) Запустите двигатель.
2) Измерьте напряжение между ECM и массой ку-
зова.

Разъем и клемма

(B134) № 7 (+) — Масса кузова (–):
(B135) № 2 (+) — Масса кузова (–):

Напряжение составля-
ет 13 — 15 В?

Переходите к ша-
гу 3.

Устраните разрыв
или короткое замы-
кание на массу в це-
пи питания.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛОКОМ
ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM и блока элект-
ронной дроссельной заслонки.
3) Измерьте сопротивление в проводке между
ECM и разъемом блока электронной дроссельной
заслонки.

Разъем и клемма

(B134) № 19 — (E57) № 5:
(B134) № 29 — (E57) № 3:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните разрыв
цепи в проводке
между ECM и разъ-
емом блока элект-
ронной дроссель-
ной заслонки.

4

ПРОВЕРКА ПРОВОДКИ ЦЕПИ МАССЫ ECM.
Измерьте напряжение между ECM и массой кузо-
ва.

Разъем и клемма

(B134) № 5 (+) — Масса кузова (–):
(B137) № 1 (+) — Масса кузова (–):
(B137) № 2 (+) — Масса кузова (–):
(B137) № 3 (+) — Масса кузова (–):
(B137) № 7 (+) — Масса кузова (–):

Напряжение меньше,
чем 1 В?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните следую-
щие неполадки.
• Разрыв в цепи
массы
• Подтяните клем-
му массы двигателя.
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

EN(H4DOTC)(diag)-190

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BH:КДН P0691 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ВЕНТИЛЯТОРОМ 1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Вентилятор радиатора не работает надлежащим образом.
• Перегрев

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

BI: КДН P0692 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ВЕНТИЛЯТОРОМ 1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Вентилятор радиатора не работает надлежащим образом.
• Перегрев

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

BJ:КДН P0700 СИСТЕМА УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (ЗАПРОС

КОНТРОЛЬНОЙ ЛАМПЫ ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к разделу AT. <См. 5AT(diag)-2, Базовая про-
цедура диагностики.>

BK:КДН P0851 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛИ (МОДЕЛЬ AT)

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к разделу AT. <См. 5AT(diag)-2, Базовая про-
цедура диагностики.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН исполь-
зуя “Список кодов диа-
гностики неисправности
(КДН)”. <См.
EN(H4DOTC)(diag)-81,
Список кодов диагнос-
тики неисправностей
(КДН).>

Проверьте систе-
му вентилятора
радиатора. <См.
CO(H4DOTC)-9,
Система венти-
лятора радиато-
ра.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН используя
“Список кодов диагностики
неисправности (КДН)”. <См.
EN(H4DOTC)(diag)-81, Спи-
сок кодов диагностики не-
исправностей (КДН).>

Проверьте систе-
му вентилятора
радиатора. <См.
CO(H4DOTC)-9,
Система вентиля-
тора радиатора.>

EN(H4DOTC)(diag)-191

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BL:КДН P0851 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ (МОДЕЛЬ MT)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный холостой ход

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

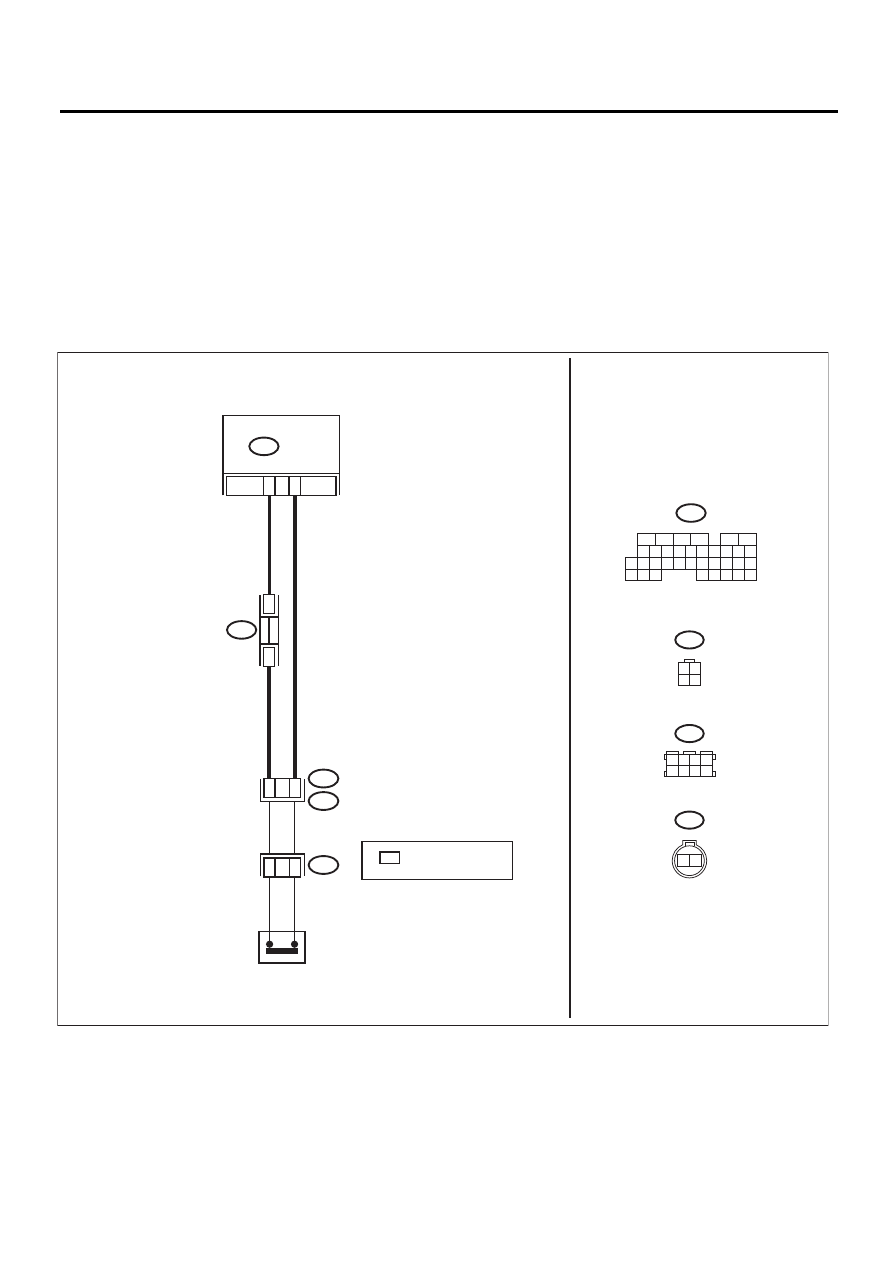

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06251

31

B128

B136

B122

6

1
3 4

2

1 2 3 4
5 6 7 8

B122

*

*

B136

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

*

T9

B128

1

3

T12

2

1

T12

2 1

ECM

ДАТЧИК НЕЙТРАЛЬНОЙ ПЕРЕДАЧИ

: ПРОИЗВОЛЬНЫЕ
  НОМЕРА КЛЕММ
