EN(H4DOTC)(diag)-180

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AW:КДН P0459 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ КЛАПАНА

УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ
ПАРОВ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Неверный режим холостого хода

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

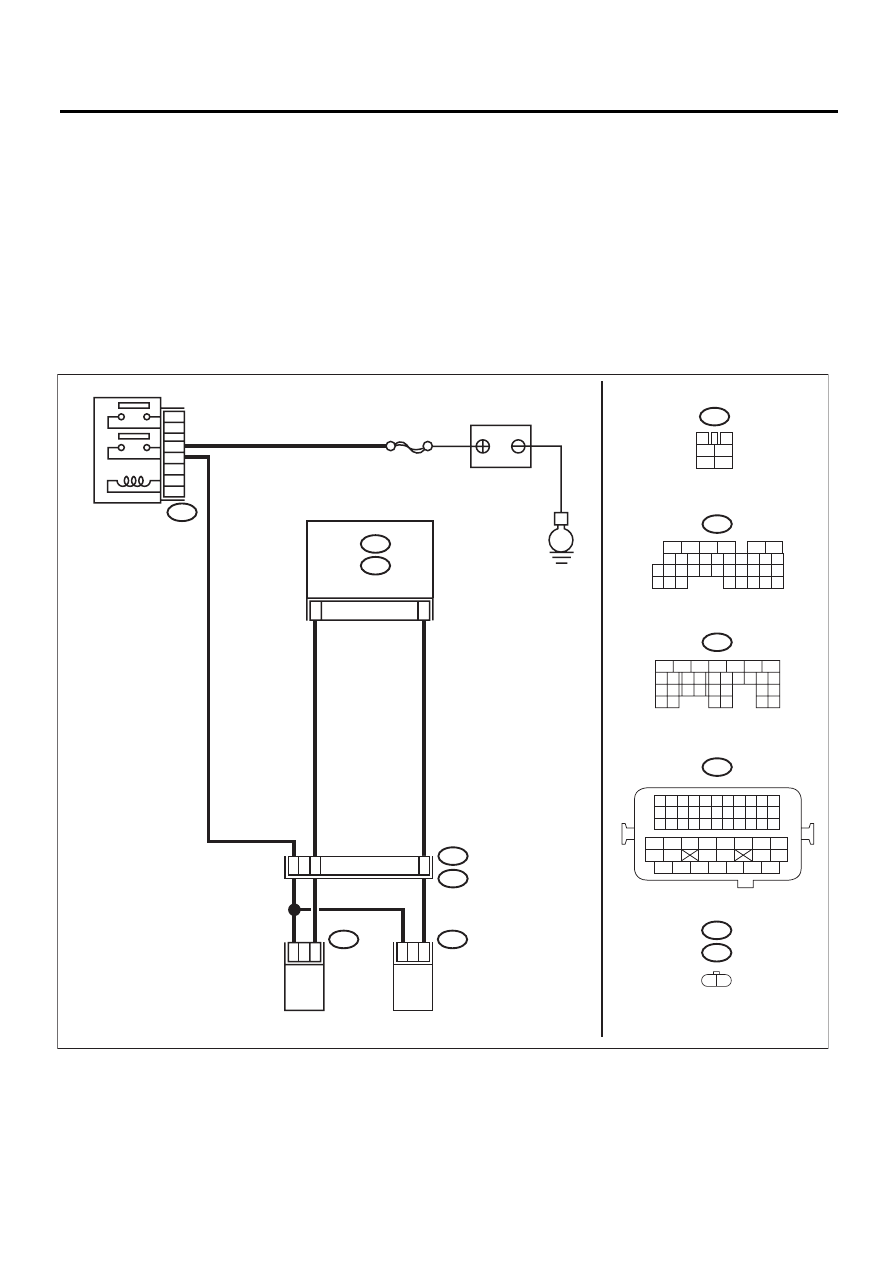

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06250

B47

1

2

4

6

3

5

E

B21

E2

B47

B137

B136

B137

D:

B136

C:

D:

C:

E4

D29

C7

2

1

SBF-7

3

4

1

2

5

6

11

44

48

E52

E4

B21

E52

2

1

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

1 2

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

АККУМУЛЯТОР

ГЛАВНОЕ РЕЛЕ

ECM

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

УПРАВЛЕНИЯ ПРОДУВКОЙ

АДСОРБЕРА 1

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПРОДУВКОЙ
АДСОРБЕРА 2

EN(H4DOTC)(diag)-181

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ЭЛЕКТ-
РОМАГНИТНЫМ КЛАПАНОМ УПРАВЛЕНИЯ
ПРОДУВКОЙ АДСОРБЕРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и электромаг-
нитного клапана управления продувкой адсорбе-
ра.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B137) № 29 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
электромагнит-
ного клапана уп-
равления продув-
кой адсорбера.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
УПРАВЛЕНИЯ ПРОДУВКОЙ АДСОРБЕРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте сопротивление между клеммами
электромагнитного клапана управления продув-
кой адсорбера.

Клеммы

№ 1 — № 2:

Сопротивление составляет
менее 1 Ом?

Замените элект-
ромагнитный
клапан управле-
ния продувкой
адсорбера. <См.
EC(H4DOTC)-7,
Электромагнит-
ный клапан уп-
равления продув-
кой адсорбера.>

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4DOTC)(diag)-182

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AX:КДН P0462 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ

ТОПЛИВА “А”

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к КДН P0463. <См. EN(H4DOTC)(diag)-182,
КДН P0463 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ ТОПЛИВА “A”, Процедура
диагностики с использованием кодов диагностики неисправностей (КДН).>

AY:КДН P0463 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА УРОВНЯ

ТОПЛИВА “A”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

AZ:КДН P0500 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ “А”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на Subaru
Select Monitor КДН P0462 или
P0463?

Проверьте комби-
нацию приборов.
<См. IDI-16, ПРО-
ВЕРКА ДАТЧИКА
УРОВНЯ ТОПЛИ-
ВА, ПРОВЕРКА,
Система комби-
нации приборов.>

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нор-
мально. Повторите не-
исправность, затем вы-
полните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае причи-
ной может быть вре-
менный плохой контакт
в разъеме.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН СИСТЕМЫ ABS.
Проверьте КДН системы ABS.

Отображаются ли КДН сис-
темы ABS?

Проведите диагностику
в соответствии с КДН.
<См. ABS(diag)-38, Спи-
сок кодов диагностики
неисправностей
(КДН).>

Устраните пло-
хой контакт в
разъеме ECM.

EN(H4DOTC)(diag)-183

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BA:КДН P0512 ЦЕПЬ ЗАПРОСА СТАРТЕРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

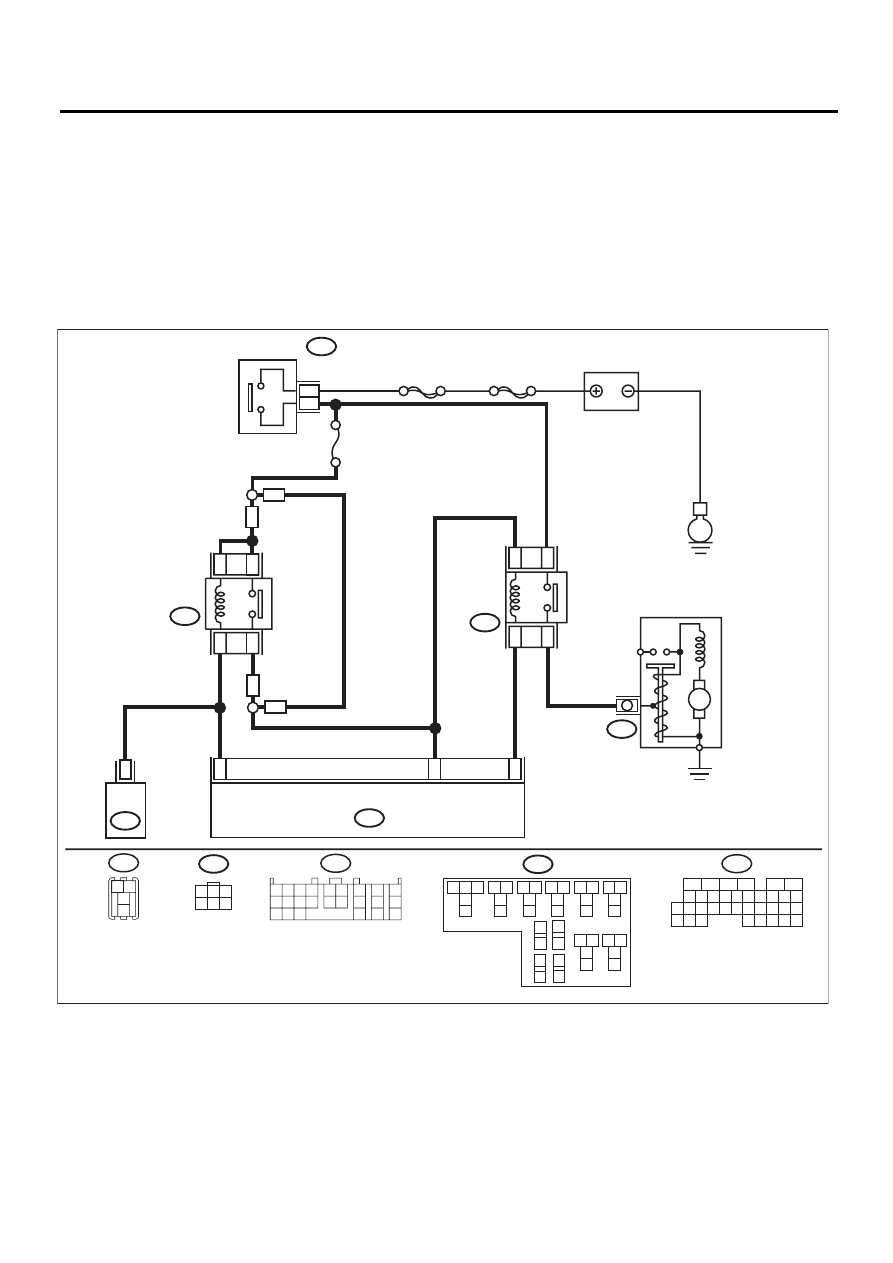

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

31

32

20

No.21

B225

ГЛАВНЫЙ SBF

SBF-6

E

22

24

23

25

B136

B72

B14

M

2

3

B72

1

3

4 5 6

2

B226

2

1

3

4

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

9

10

1 2 3

4
5

6 7

8

11

12

14 15

16

13

18 19

20

17

22 23

24

21

38 39

40
41

37

34 35

36

33

30

31

32

29

26

27

28

25

B225

EN-06246

19

B55

B55

1 2 3 4

10 11 12
19 20 21

13

5 6

14 15

7

8

9

16

17

18

22

23

24

B226

3
4

1 2

AT

AT

MT

MT

ВЫКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ

АККУМУЛЯТОР

РЕЛЕ

БЛОКИРАТОРА

РЕЛЕ

СТАРТЕРА

ДВИГАТЕЛЬ СТАРТЕРА

ECM

TCM
