EN(H4DOTC)(diag)-160

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СОСТОЯНИЯ ДАТЧИКА УГЛА
ПОВОРОТА КОЛЕНЧАТОГО ВАЛА

Надежно ли затянут устано-
вочный болт датчика угла
поворота коленчатого вала?

Переходите к ша-
гу 2.

Надежно затяните
установочный болт
датчика угла поворо-
та коленчатого вала.

2

ПРОВЕРКА ДАТЧИКА УГЛА ПОВОРОТА
КОЛЕНЧАТОГО ВАЛА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Снимите датчик угла поворота коленчато-
го вала. <См. FU(H4DOTC)-25, СНЯТИЕ, Дат-
чик угла поворота коленчатого вала.>
3) Измерьте сопротивление между клемма-
ми разъема датчика угла поворота коленча-
того вала.

Клеммы

№ 1 — № 2:

Сопротивление в диапазоне
1 — 4 кОм?

Переходите к ша-
гу 3.

Замените датчик угла
поворота коленчато-
го вала. <См.
FU(H4DOTC)-25, Дат-
чик угла поворота ко-
ленчатого вала.>

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ДАТЧИКОМ УГЛА ПОВОРОТА КОЛЕНЧАТО-
ГО ВАЛА.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление в проводке меж-
ду ECM и разъемом датчика угла поворота
коленчатого вала.

Разъем и клемма

(B134) № 13 — (E10) № 1:
(B134) № 14 — (E10) № 2:

Сопротивление составляет
менее 1 Ом?

Устраните пло-
хой контакт в
разъеме ECM и
датчика угла по-
ворота коленча-
того вала.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом датчика уг-
ла поворота коленча-
того вала
• Плохой контакт в
соединительном
разъеме

EN(H4DOTC)(diag)-161

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AO:КДН P0340 ЦЕПЬ ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА “A” (БАНК 1 ИЛИ ЕДИНСТВЕННЫЙ ДАТЧИК)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Двигатель глохнет.
• Двигатель не запускается

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>

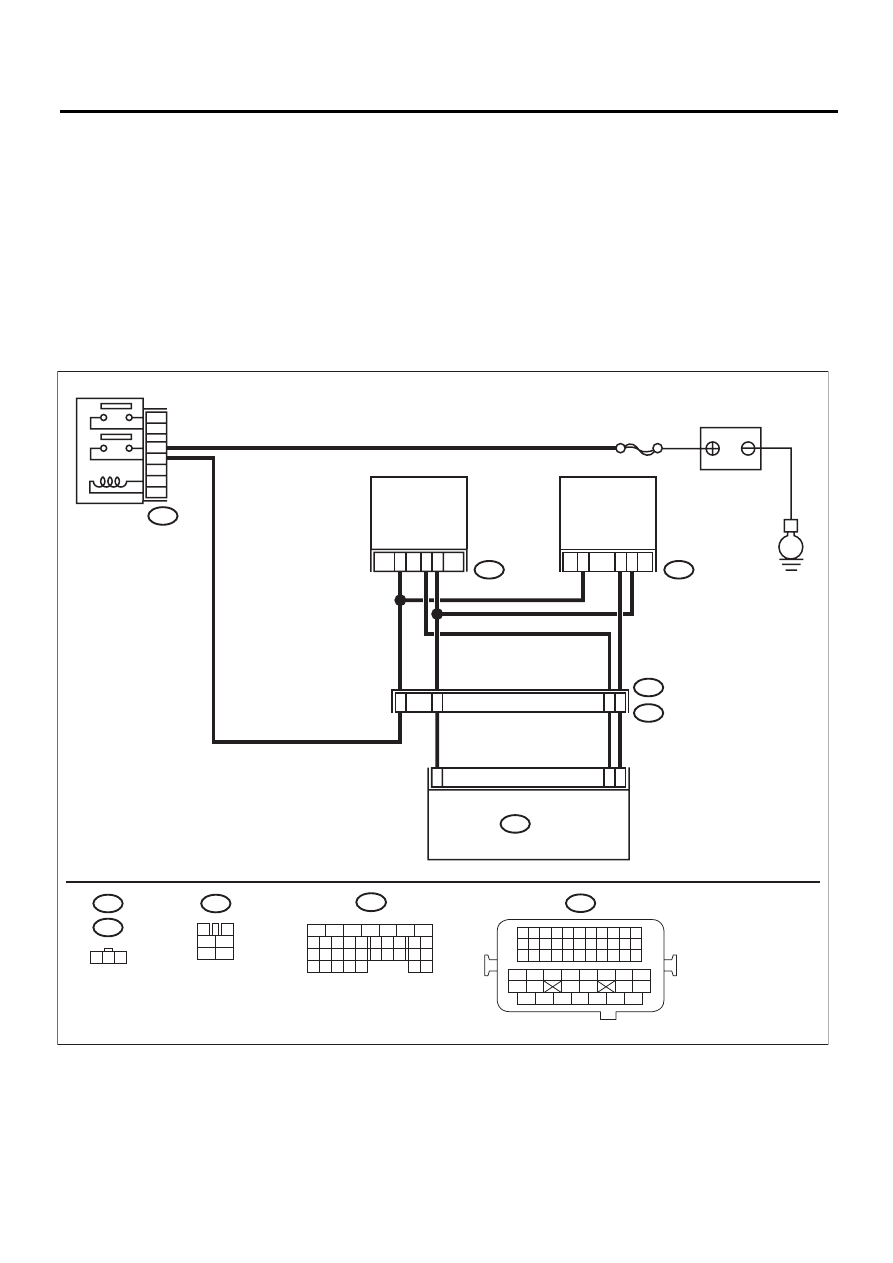

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05858

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B47

1

2

4

6

3

5

E

3

22

SBF-7

E35

E2

B21

2

E36

1

3

11

2

1

ECM

B134

3

4

1

2

5

6

E36

B47

1 2 3

B134

E35

АККУМУЛЯТОР

ПРАВЫЙ ДАТЧИК
ПОЛОЖЕНИЯ
ВПУСКНОГО
РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

ЛЕВЫЙ ДАТЧИК
ПОЛОЖЕНИЯ
ВПУСКНОГО
РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

ГЛАВНОЕ РЕЛЕ

21

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

5

4

8

2

13

EN(H4DOTC)(diag)-162

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА ПОЛОЖЕ-
НИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от датчика положения
распределительного вала.
3) Переведите выключатель зажигания в по-
ложение ON.
4) Измерьте напряжение между разъемом
датчика положения распределительного вала
и массой двигателя.

Разъем и клемма

(E36) № 1 (+) — Масса двигателя (–):

Напряжение составляет
10 В или более?

Переходите к шагу
2.

Устраните разрыв
цепи или короткое
замыкание на массу
в проводке между
разъемом главного
реле и разъемом
датчика положения
распределительного
вала.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и
разъемом датчика положения распредели-
тельного вала.

Разъем и клемма

(B134) № 11 — (E36) № 2:
(B134) № 22 — (E36) № 3:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к шагу
3.

Устраните разрыв
цепи в проводке
между ECM и датчи-
ком положения рас-
пределительного ва-
ла.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА.
Измерьте сопротивление между разъемом дат-
чика положения распределительного вала и
массой двигателя.

Разъем и клемма

(E36) № 2 — Масса двигателя:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу
4.

Устраните короткое
замыкание на массу
в проводке между
ECM и разъемом дат-
чика положения рас-
пределительного ва-
ла.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА.
Измерьте напряжение между разъемом датчи-
ка положения распределительного вала и мас-
сой двигателя.

Разъем и клемма

(E36) № 2 (+) — Масса двигателя (–):

Напряжение составляет
5 В или более?

Устраните корот-
кое замыкание на
цепь питания в про-
водке между ECM
и датчиком поло-
жения распредели-
тельного вала.

Переходите к шагу 5.

5

ПРОВЕРКА СОСТОЯНИЯ ДАТЧИКА ПОЛО-
ЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА.

Надежно ли затянут ус-
тановочный болт датчи-
ка положения распреде-
лительного вала?

Переходите к шагу
6.

Надежно затяните
установочный болт
датчика положения
распределительного
вала.

6

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА.
Проверьте форму сигнала датчика положения
распределительного вала. <См.
EN(H4DOTC)(diag)-17, Входные/выходные сиг-
налы блока управления двигателем (ECM).>

Имеются ли отклонения
в форме сигнала?

Замените датчик
положения распре-
делительного ва-
ла. <См.
FU(H4DOTC)-26,
Датчик положения
распределительно-
го вала.>

Устраните следую-
щие неполадки.
• Плохой контакт в
разъеме ECM
• Плохой контакт в
разъеме датчика по-
ложения распреде-
лительного вала
• Плохой контакт в
соединительном
разъеме

EN(H4DOTC)(diag)-163

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AP:КДН P0345 ЦЕПЬ ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА “A” (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Двигатель глохнет.
• Двигатель не запускается

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-45, ПОРЯДОК РАБОТЫ, Режим проверки.>
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05858

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

B47

1

2

4

6

3

5

E

3

22

SBF-7

E35

E2

B21

2

E36

1

3

11

2

1

ECM

B134

3

4

1

2

5

6

E36

B47

1 2 3

B134

E35

АККУМУЛЯТОР

ПРАВЫЙ ДАТЧИК
ПОЛОЖЕНИЯ
ВПУСКНОГО
РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

ЛЕВЫЙ ДАТЧИК
ПОЛОЖЕНИЯ
ВПУСКНОГО
РАСПРЕДЕЛИ-
ТЕЛЬНОГО ВАЛА

ГЛАВНОЕ РЕЛЕ

21

B21

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

5

4

8

2

13
