EN(H4DOTC)(diag)-64

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

E: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ МИГАЕТ

ДИАГНОЗ:
• Разрыв или короткое замыкание в цепи контрольной лампы обнаружения неисправности.
• Разрыв в цепи разъема режима поставки (тестового режима).
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Контрольная лампа обнаружения неисправности не мигает во время режима проверки.

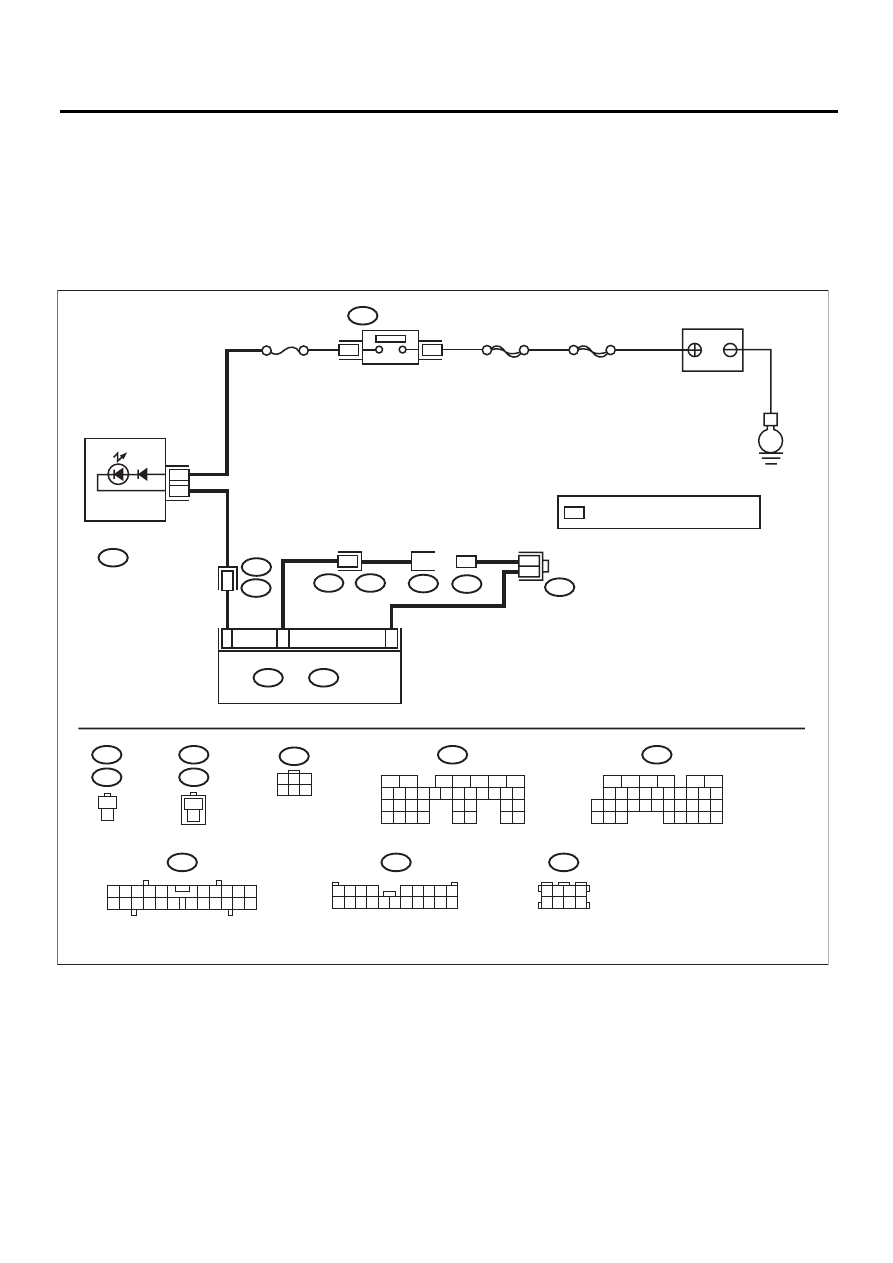

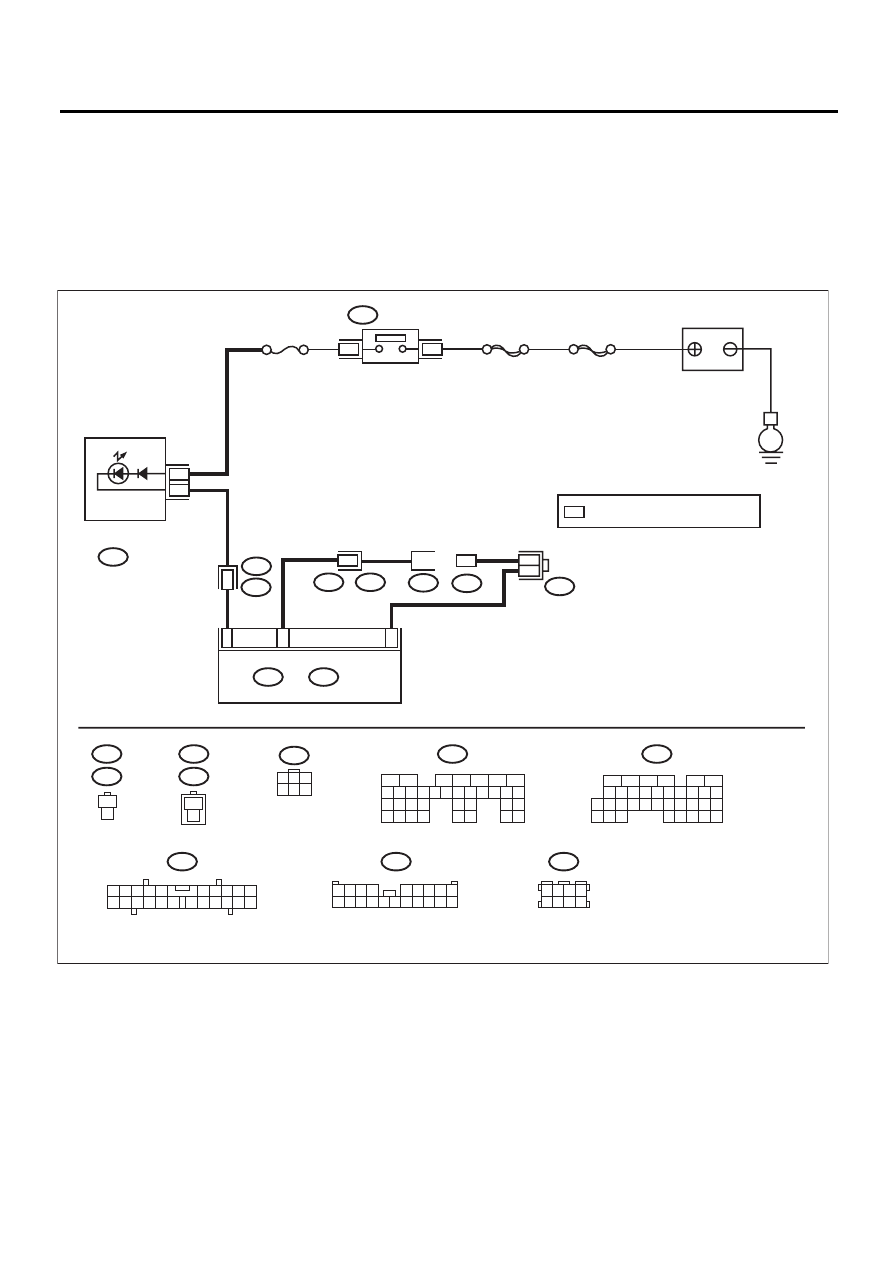

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06245

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

SBF-6

ГЛАВНЫЙ SBF

No.5

B72

B38

B368

B369

B135

B136

ECM

i3

E

1

1

C11

B27

i10

B:

C:

B72

B75

i10

B136

1
2

1
2

1
2

1
2

C:

B135

B38

B:

3

16

8

*

*

C6

B122

1

3

4 5 6

2

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

1 2 3 4
5 6 7 8

B122

1

B76

B75

B368

B76

B369

*

3

1

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

КОМБИНАЦИЯ ПРИБОРОВ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

ВСПОМОГАТЕЛЬНЫЙ
РАЗЪЕМ ТЕСТОВОГО
РЕЖИМА

РАЗЪЕМ РЕЖИМА
ПОСТАВКИ (ТЕСТОВОГО РЕЖИМА)

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

EN(H4DOTC)(diag)-65

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СОСТОЯНИЯ КОНТРОЛЬ-
НОЙ ЛАМПЫ ОБНАРУЖЕНИЯ НЕИС-
ПРАВНОСТИ.
1) Переведите выключатель зажигания в
положение OFF.
2) Разъедините разъем режима поставки
(тестового режима).
3) Переведите выключатель зажигания в
положение ON. (двигатель выключен)

Горит ли контрольная лампа
обнаружения неисправнос-
ти?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в цепи контроль-
ной лампы обнаруже-
ния неисправности.
<См.
EN(H4DOTC)(diag)-61,
КОНТРОЛЬНАЯ ЛАМ-
ПА ОБНАРУЖЕНИЯ
НЕИСПРАВНОСТИ НЕ
ВКЛЮЧАЕТСЯ, Конт-
рольная лампа обнару-
жения неисправности.>

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ КОМБИНАЦИИ ПРИБОРОВ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в
положение ON.

Горит ли контрольная лампа
обнаружения неисправнос-
ти?

Устраните корот-
кое замыкание на
массу в проводке
между ECM и
разъемом комби-
нации приборов.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ РЕЖИМА ПОСТАВКИ (ТЕС-
ТОВОГО РЕЖИМА).
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке
между ECM и разъемом режима поставки
(тестового режима).

Разъем и клемма

(B75) № 1 — (B136) № 6:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом режима пос-
тавки (тестового ре-
жима).
• Плохой контакт в
стыковочном разъеме

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM.

Обнаружен ли плохой кон-
такт в разъеме ECM?

Устраните пло-
хой контакт в
разъеме ECM.

Переходите к шагу 5.

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ РЕЖИМА ПОСТАВКИ (ТЕС-
ТОВОГО РЕЖИМА).
Измерьте сопротивление в проводке меж-
ду ECM и разъемом режима поставки (тес-
тового режима).

Разъем и клемма

(B135) № 27 — (B76) № 1:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 6.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом режима пос-
тавки (тестового ре-
жима).
• Плохой контакт в со-
единительном разъ-
еме

6

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM.

Обнаружен ли плохой кон-
такт в разъеме ECM?

Устраните пло-
хой контакт в
разъеме ECM.

Замените ECM. <См.
FU(H4DOTC)-44, Блок
управления двигате-
лем (ECM).>

EN(H4DOTC)(diag)-66

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

F: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

ПРОДОЛЖАЕТ МИГАТЬ

ДИАГНОЗ:
Короткое замыкание в цепи разъема режима поставки (тестового режима).
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Контрольная лампа обнаружения неисправности мигает при отключенном разъеме режима постав-
ки (тестового режима).
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06245

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

SBF-6

ГЛАВНЫЙ SBF

No.5

B72

B38

B368

B369

B135

B136

ECM

i3

E

1

1

C11

B27

i10

B:

C:

B72

B75

i10

B136

1
2

1
2

1
2

1
2

C:

B135

B38

B:

3

16

8

*

*

C6

B122

1

3

4 5 6

2

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

1 2 3 4
5 6 7 8

B122

1

B76

B75

B368

B76

B369

*

3

1

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

КОМБИНАЦИЯ ПРИБОРОВ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

ВСПОМОГАТЕЛЬНЫЙ
РАЗЪЕМ ТЕСТОВОГО
РЕЖИМА

РАЗЪЕМ РЕЖИМА
ПОСТАВКИ (ТЕСТОВОГО РЕЖИМА)

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

EN(H4DOTC)(diag)-67

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗЪЕМА РЕЖИМА ПОСТАВКИ
(ТЕСТОВОГО РЕЖИМА).
1) Разъедините разъем режима поставки
(тестового режима).
2) Переведите выключатель зажигания в по-
ложение ON.

Мигает ли контрольная лам-
па обнаружения неисправ-
ности?

Переходите к ша-
гу 2.

Система в норме.

ПРИМЕЧАНИЕ:
Контрольная лампа
обнаружения неис-
правности мигает с
частотой 3Гц, когда
разъем режима пос-
тавки (тестового ре-
жима) соединен.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
КЛЕММОЙ МАССЫ КУЗОВА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке меж-
ду ECM и массой кузова.

Разъем и клемма

(B135) № 27 — Масса кузова:

Сопротивление составляет
менее 5 Ом?

Устраните корот-
кое замыкание в
проводке между
ECM и разъемом
режима постав-
ки (тестового ре-
жима).

Замените ECM. <См.
FU(H4DOTC)-44,
Блок управления
двигателем (ECM).>
