Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

B: ВКЛЮЧЕНИЕ КОНТРОЛЬНОЙ

ЛАМПЫ ОБНАРУЖЕНИЯ
НЕИСПРАВНОСТИ

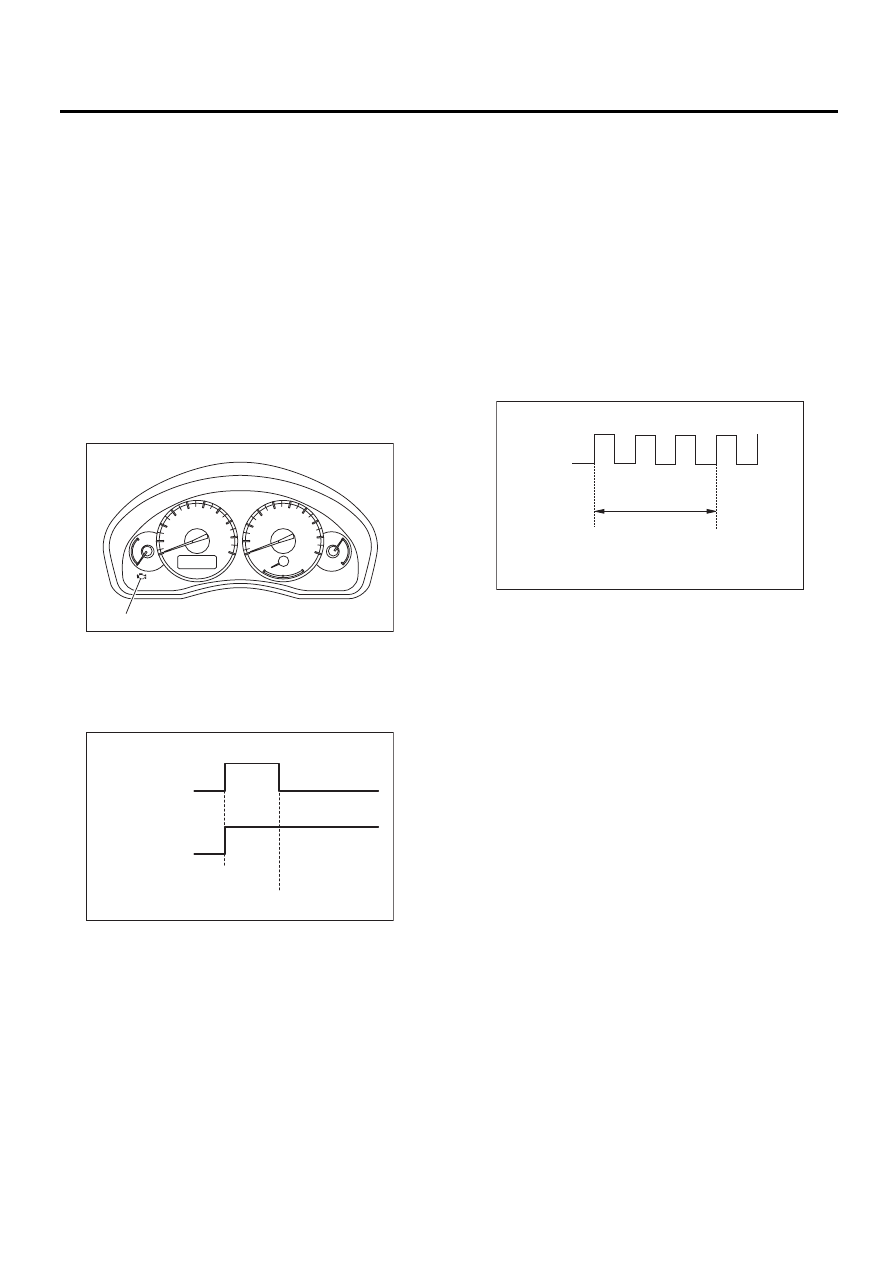

1) Когда выключатель зажигания находится в
положении ON (двигатель выключен), в комби-
нации приборов включается контрольная лам-
па обнаружения неисправности (А).

ПРИМЕЧАНИЕ:
Если контрольная лампа обнаружения неис-
правности не включается, выполните диагнос-
тику цепи контрольной лампы обнаружения не-
исправности или цепи комбинации приборов.
<См. EN(H4DOTC)(diag)-61, КОНТРОЛЬНАЯ
ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ
НЕ ВКЛЮЧАЕТСЯ, Контрольная лампа обнару-
жения неисправности.>

2) После запуска двигателя, контрольная лам-
па обнаружения неисправности выключается.
Если она не выключается, в двигателе или в
системе снижения токсичности выхлопа име-
ется неисправность.

3) Переведите выключатель зажигания в поло-
жение OFF и подключите разъем режима пос-
тавки (тестового режима).

(1) Когда выключатель зажигания находит-
ся в положении ON (двигатель выключен),
контрольная лампа обнаружения неисправ-
ности включается.
(2) После запуска двигателя, контрольная
лампа обнаружения неисправности мигает
с частотой 0,5 Гц. (Во время диагностики)
(3) При отсутствии проблем, после диагнос-
тики контрольная лампа обнаружения неис-
правности мигает с частотой 3 Гц. При неис-
правности, контрольная лампа обнаруже-
ния неисправности включается.

(1) КДН отсутствуют

(2) Обнаружена неисправность

(3) ВКЛ

(4) ВЫКЛ

(5) Выключатель зажигания в положении ON

(6) Запуск двигателя

EN-04933

(A)

EN-01679

(1)

(2)

(5)

(6)

(3)

(4)

(3)

(4)

(1) ВКЛ

(2) ВЫКЛ

(3) Выключатель зажигания в положении ON

(4) 1 секунда

EN-01681

(2)

(1)

(4)

(3)

EN(H4DOTC)(diag)-61

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ ВКЛЮЧАЕТСЯ

ДИАГНОЗ:
Разрыв или короткое замыкание в цепи контрольной лампы обнаружения неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Когда выключатель зажигания находится в положении ON (двигатель выключен), контрольная лам-
па обнаружения неисправности не включается.

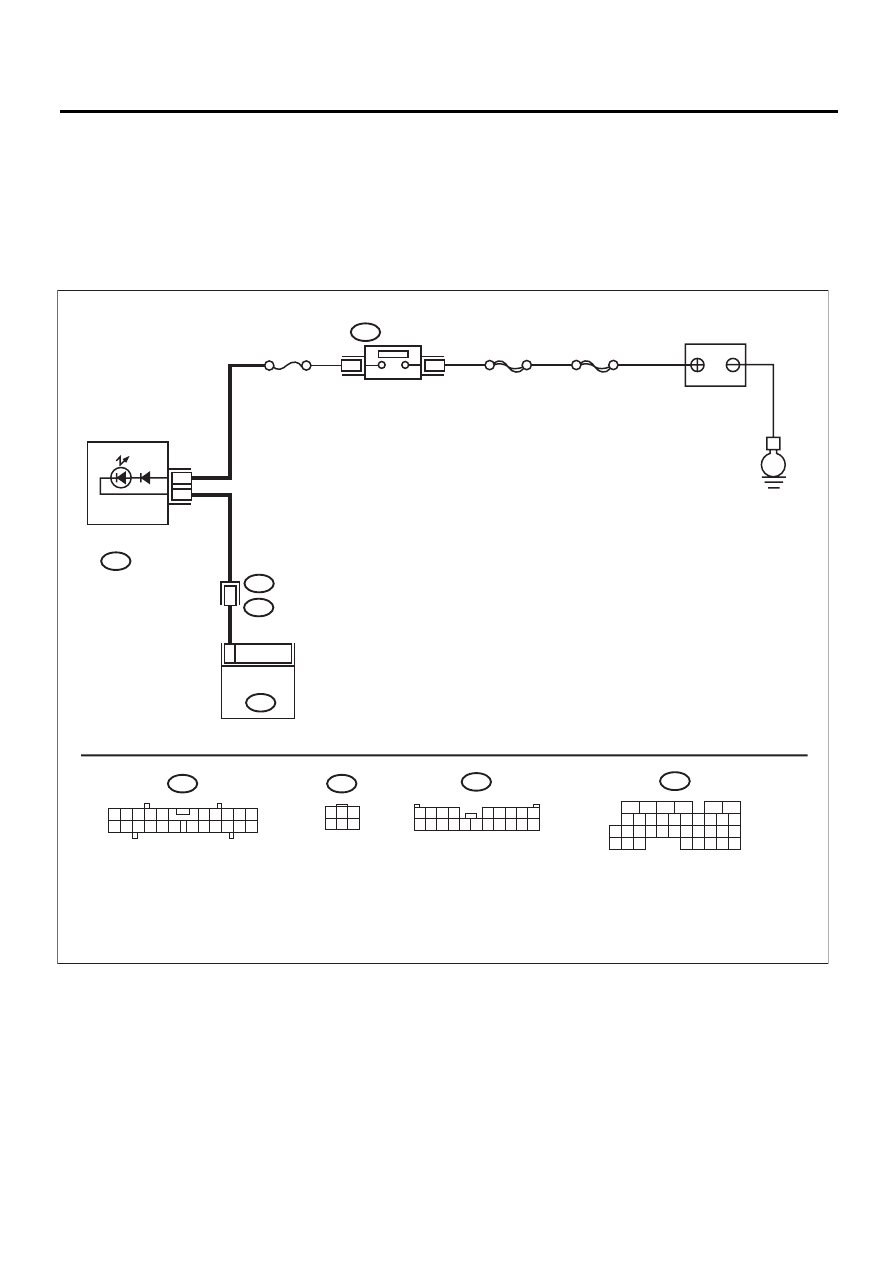

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05122

SBF-6

ГЛАВНЫЙ SBF

No.5

B72

B38

B136

ECM

i10

B72

i10

B38

B136

3 4

6 7 8 9 10

4 5 6

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

10 11 12 13 14 15

17 18 19 20
28

21 22 23

33 34 35

КОМБИНАЦИЯ ПРИБОРОВ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

EN(H4DOTC)(diag)-62

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ ECM.
1) Переведите выключатель зажигания в по-
ложение ON.
2) Измерьте напряжение между ECM и мас-
сой кузова.

Разъем и клемма

(B136) № 11 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите к шагу
4.

Переходите к шагу 2.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте соединение, встряхнув или потянув
разъем ECM и жгут проводки.

Горит ли контрольная
лампа обнаружения не-
исправности?

Устраните плохой
контакт в разъеме
ECM.

Переходите к шагу 3.

ПРОВЕРКА РАЗЪЕМА ECM.
Проверьте соединение разъема ECM.

Правильно ли подсоеди-
нен разъем ECM?

Замените ECM.
<См. FU(H4DOTC)-
44, Блок управления
двигателем (ECM).>

Исправьте соедине-
ние разъема ECM.

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ КОМБИНАЦИИ ПРИБОРОВ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Снимите комбинацию приборов. <См. IDI-
26, Комбинация приборов.>
3) Отсоедините разъемы от ECM и от комби-
нации приборов.
4) Измерьте сопротивление в проводке меж-
ду ECM и разъемом комбинации приборов.

Разъем и клемма

(B136) № 11 — (i10) № 16:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к шагу
5.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом комбина-
ции приборов
• Плохой контакт в
соединительном
разъеме

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме комбинации
приборов.

Обнаружен ли плохой
контакт в разъеме ком-
бинации приборов?

Устраните плохой
контакт в разъеме
комбинации прибо-
ров.

Переходите к шагу 6.

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИНА-
ЦИЕЙ ПРИБОРОВ И РАЗЪЕМОМ ВЫКЛЮЧА-
ТЕЛЯ ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в по-
ложение ON.
2) Измерьте напряжение между разъемом
комбинации приборов и массой кузова.

Разъем и клемма

(i10) № 3 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Замените узел кор-
пуса приборов ком-
бинации приборов.
<См. IDI-26, Комби-
нация приборов.>

Проверьте и исправь-
те, если необходимо,
следующее.

ПРИМЕЧАНИЕ:
• Перегоревший пре-
дохранитель
• Разрыв или корот-
кое замыкание в про-
водке между предох-
ранителем и клеммой
аккумулятора
• Плохой контакт в
разъеме выключате-
ля зажигания

EN(H4DOTC)(diag)-63

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ ВЫКЛЮЧАЕТСЯ

ДИАГНОЗ:
Короткое замыкание в цепи контрольной лампы обнаружения неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Несмотря на то, что при работающем двигателе контрольная лампа обнаружения неисправности го-
рит, на дисплее Subaru Select Monitor КДН не отображаются.

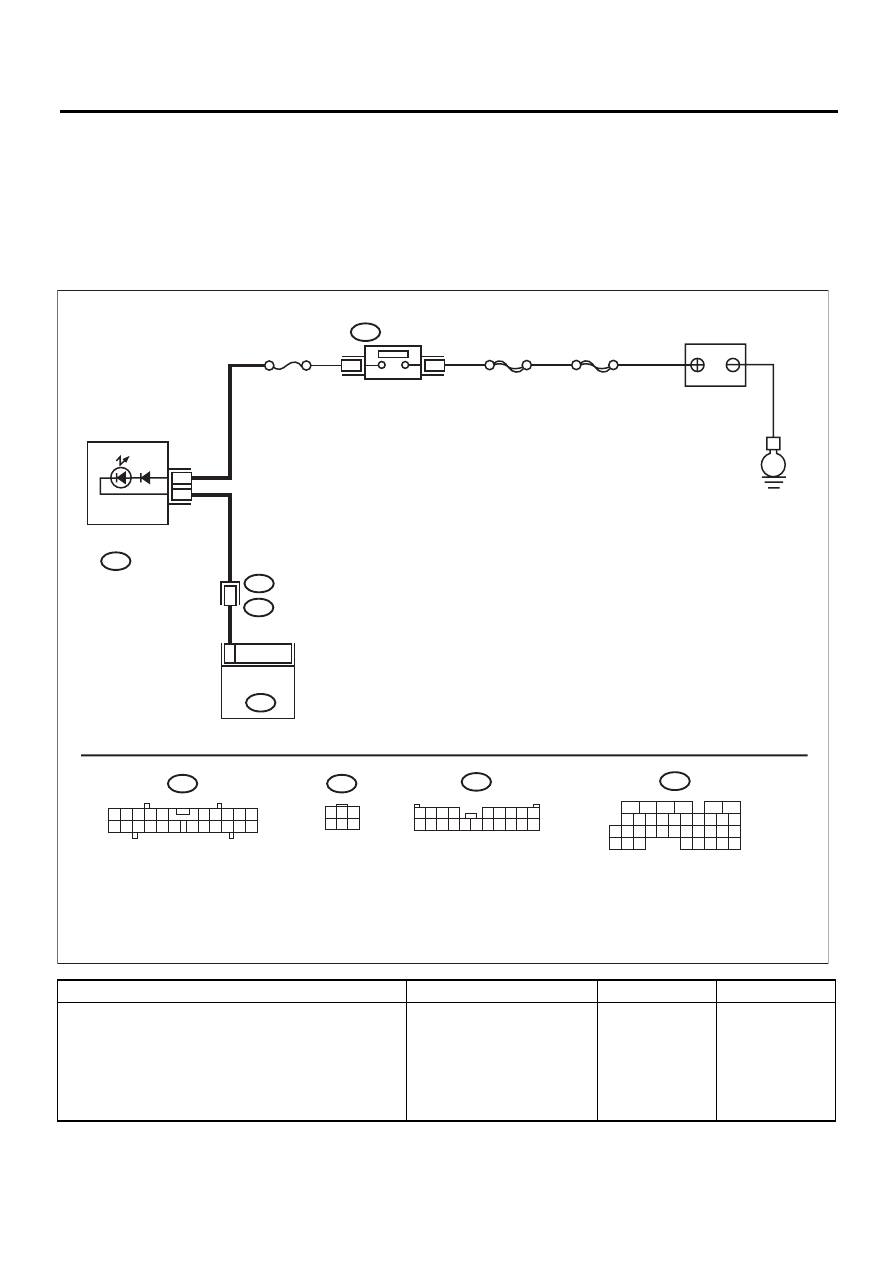

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ КОМБИНАЦИИ ПРИБОРОВ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в
положение ON.

Горит ли контрольная лампа
обнаружения неисправнос-
ти?

Устраните корот-
кое замыкание в
проводке между
ECM и разъемом
комбинации при-
боров.

Замените ECM.
<См.
FU(H4DOTC)-44,
Блок управления
двигателем
(ECM).>

EN-05122

SBF-6

ГЛАВНЫЙ SBF

No.5

B72

B38

B136

ECM

i10

B72

i10

B38

B136

3 4

6 7 8 9 10

4 5 6

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

10 11 12 13 14 15

17 18 19 20
28

21 22 23

33 34 35

КОМБИНАЦИЯ ПРИБОРОВ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР
