ME(H4DOTC)-94

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

4) Проверьте вкладыш шатунного подшипника
коленчатого вала на предмет наплывов, отслаи-
вания, заклинивания, оплавления, износа и т.д.
5) Измерьте масляный зазор каждого вклады-
ша шатунного подшипника коленчатого вала
при помощи специального инструмента для из-
мерения зазоров в подшипниках скольжения.
Если какой-либо масляный зазор выходит за
пределы номинального значения, замените де-
фектный подшипник на новый, номинального
или ремонтного размера при необходимости.

Масляный зазор шатуна:

Номинальное значение

0,017 — 0,045 мм (0,0007 — 0,0018 дюйма)

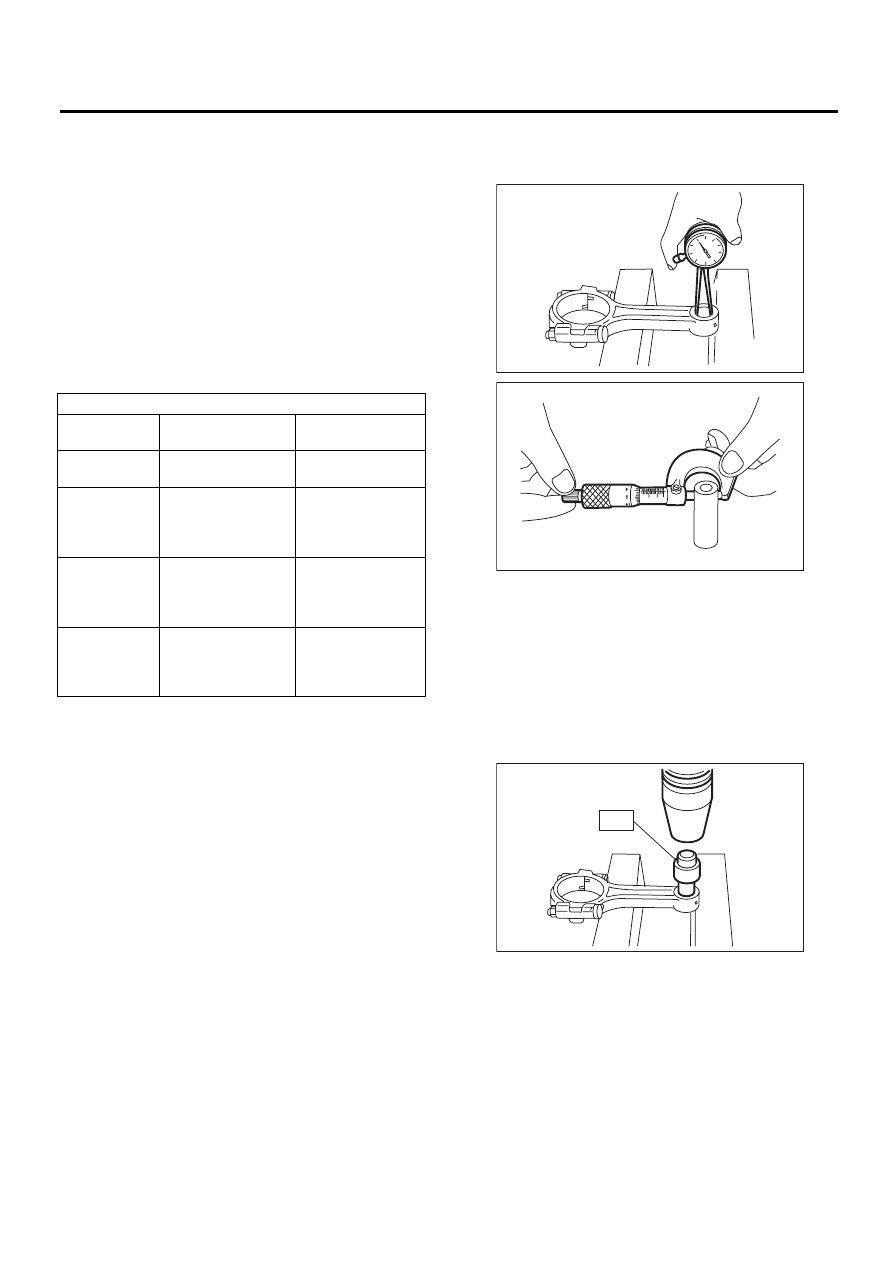

6) Проверьте втулку малой головки шатуна и в
случае наличия износа или повреждений заме-
ните ее на новую.
7) Измерьте зазор поршневого пальца на ма-
лой головке шатуна. В случае, если зазор не
соответствует номинальному значению, заме-
ните деталь на новую.

Зазор между поршневым пальцем и втулкой:

Номинальное значение

0 — 0,022 мм (0 — 0,0009 дюйма)

8) Следующая процедура используется для за-
мены втулки малой головки шатуна.

(1) Снимите втулку с шатуна при помощи
специального инструмента и пресса.
(2) Нанесите масло по периметру новой
втулки и запрессуйте втулку при помощи
специального инструмента.

ST

499037100

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ
ВТУЛКИ ШАТУНА

(3) Сделайте два отверстия диаметром 3
мм (0,12 дюйма) в запрессованной втулке,
опираясь на ранее изготовленные отверс-
тия в шатуне, и разверните внутреннюю
часть втулки.
(4) По окончании развертки, очистите втул-
ку, чтобы удалить опилки.

Единицы измерения: мм (дюймы)

Вкладыш

Размер вкладыша

(Толщина в центре)

Внешний диаметр

коленчатого вала

Номинальное

значение

1,490 — 1,502

(0,0587 — 0,0591)

51,984 — 52,000

(2,0466 — 2,0472)

0,03 (0,0012)

меньше номи-

нального раз-

мера

1,504 — 1,512

(0,0592 — 0,0595)

51,954 — 51,970

(2,0454 — 2,0461)

0,05 (0,0020)

меньше номи-

нального раз-

мера

1,514 — 1,522

(0,0596 — 0,0599)

51,934 — 51,950

(2,0447 — 2,0453)

0,25 (0,0098)

меньше номи-

нального раз-

мера

1,614 — 1,622

(0,0635 — 0,0639)

51,734 — 51,750

(2,0368 — 2,0374)

ME-00181

ME-00174

ME-00182

ST

ME(H4DOTC)-95

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

6. КОЛЕНЧАТЫЙ ВАЛ И ВКЛАДЫШ
КОРЕННОГО ПОДШИПНИКА
КОЛЕНЧАТОГО ВАЛА

1) Полностью очистите коленчатый вал, и про-
верьте его на предмет трещин методом прини-
кающей жидкости. При наличии дефектов за-
мените коленчатый вал.

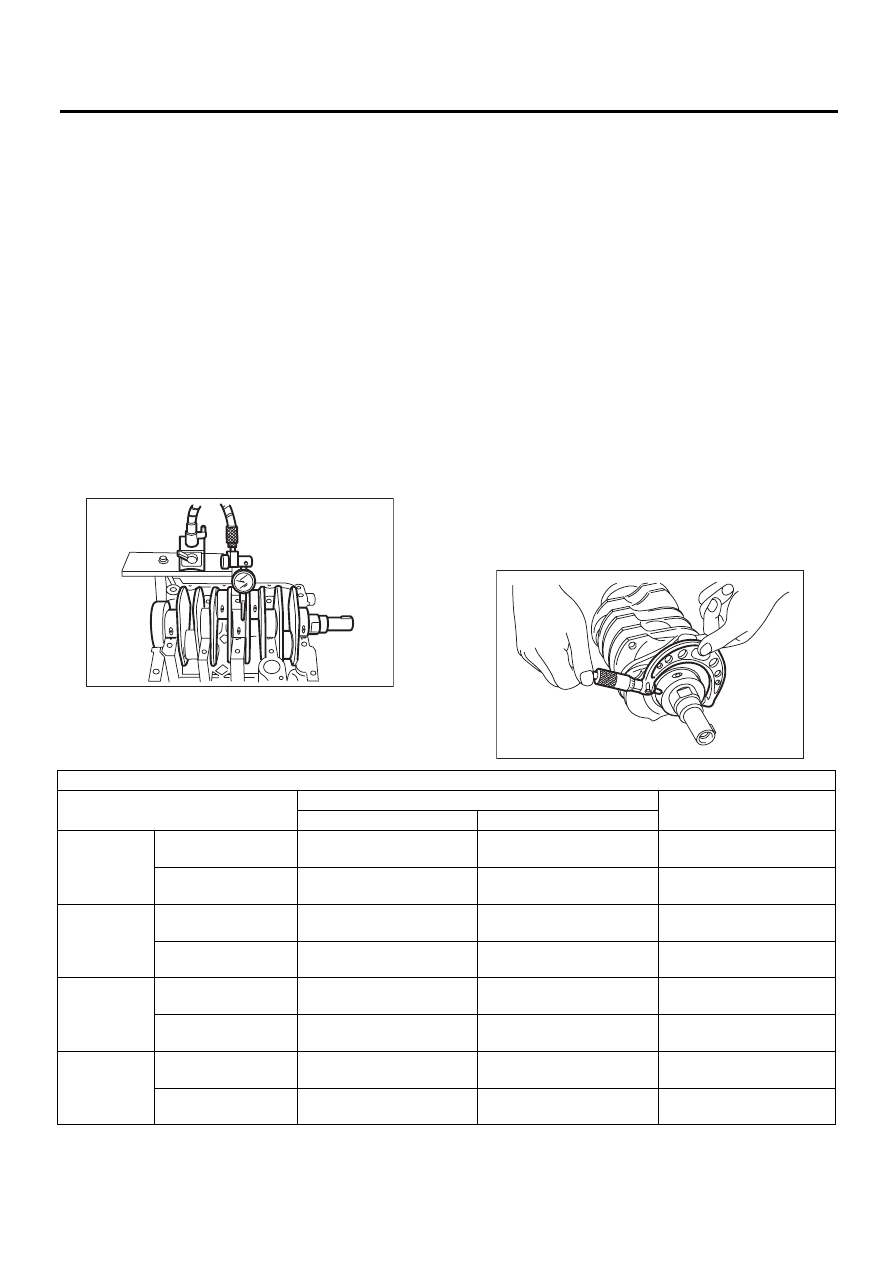

2) Измерьте изгиб коленчатого вала. При пре-
вышении предельного значения, отремонти-
руйте или замените его.

ПРИМЕЧАНИЕ:
При отсутствии подходящего клиновидного
блока, установите вкладыши коренных под-
шипников коленчатого вала №1 и №5 на блок
цилиндров, установите коленчатый вал на эти
вкладыши, затем измерьте изгиб коленчатого
вала при помощи циферблатного измерителя.

Предел изгиба коленчатого вала:

0,035 мм (0,0014 дюйма)

3) Проверьте коренные и шатунные шейки на
предмет износа. Если он выходит за норматив-
ные пределы, замените вкладыш на подходя-
щий (ремонтный) размер, а также замените,
или, при необходимости, отшлифуйте коленча-
тый вал. При шлифовке шейки коленчатого ва-
ла или шатунной шейки, доведите их до задан-
ных размеров в соответствии с ремонтным раз-
мером используемого вкладыша.

Шатунная шейка:

Отклонение от окружности

0,003 мм (0,0001 дюйма)

Цилиндричность

0,004 мм (0,0002 дюйма)

Предел шлифовки (диаметр)

До 51,750 мм (2,0374 дюймов)

Коренная шейка:

Отклонение от окружности

0,005 мм (0,0002 дюйма)

Цилиндричность

0,006 мм (0,0002 дюйма)

Предел шлифовки (диаметр)

До 59,758 мм (2,3257 дюймов)

ME-00183

ME-00184

Единицы измерения: мм (дюймы)

 Диаметр

коренной

шейки

Внешний диаметр шатун-

ной шейки

№1, №3

№2, №4, №5

Номиналь-
ное значение

Внешний диаметр
шейки

59,992 — 60,008

(2,3619 — 2,3625)

59,992 — 60,008

(2,3619 — 2,3625)

51,984 — 52,000

(2,0466 — 2,0472)

Размер вкладыша
(Толщина в центре)

1,998 — 2,011

(0,0787 — 0,0792)

2,000 — 2,013

(0,0787 — 0,0793)

1,490 — 1,502

(0,0587 — 0,0591)

0,03 (0,0012)
меньше но-
минального
размера

Внешний диаметр
шейки

59,962 — 59,978

(2,3607 — 2,3613)

59,962 — 59,978

(2,3607 — 2,3613)

51,954 — 51,970

(2,0454 — 2,0461)

Размер вкладыша
(Толщина в центре)

2,017 — 2,020

(0,0794 — 0,0795)

2,019 — 2,022

(0,0795 — 0,0796)

1,504 — 1,512

(0,0592 — 0,0595)

0,05 (0,0020)
меньше но-
минального
размера

Внешний диаметр
шейки

59,942 — 59,958

(2,3599 — 2,3605)

59,942 — 59,958

(2,3599 — 2,3605)

51,934 — 51,950

(2,0447 — 2,0453)

Размер вкладыша
(Толщина в центре)

2,027 — 2,030

(0,0798 — 0,0799)

2,029 — 2,032

(0,0799 — 0,0800)

1,514 — 1,522

(0,0596 — 0,0599)

0,25 (0,0098)
меньше но-
минального
размера

Внешний диаметр
шейки

59,742 — 59,758

(2,3520 — 2,3527)

59,742 — 59,758

(2,3520 — 2,3527)

51,734 — 51,750

(2,0368 — 2,0374)

Размер вкладыша
(Толщина в центре)

2,127 — 2,130

(0,0837 — 0,0839)

2,129 — 2,132

(0,0838 — 0,0839)

1,614 — 1,622

(0,0635 — 0,0639)

ME(H4DOTC)-96

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

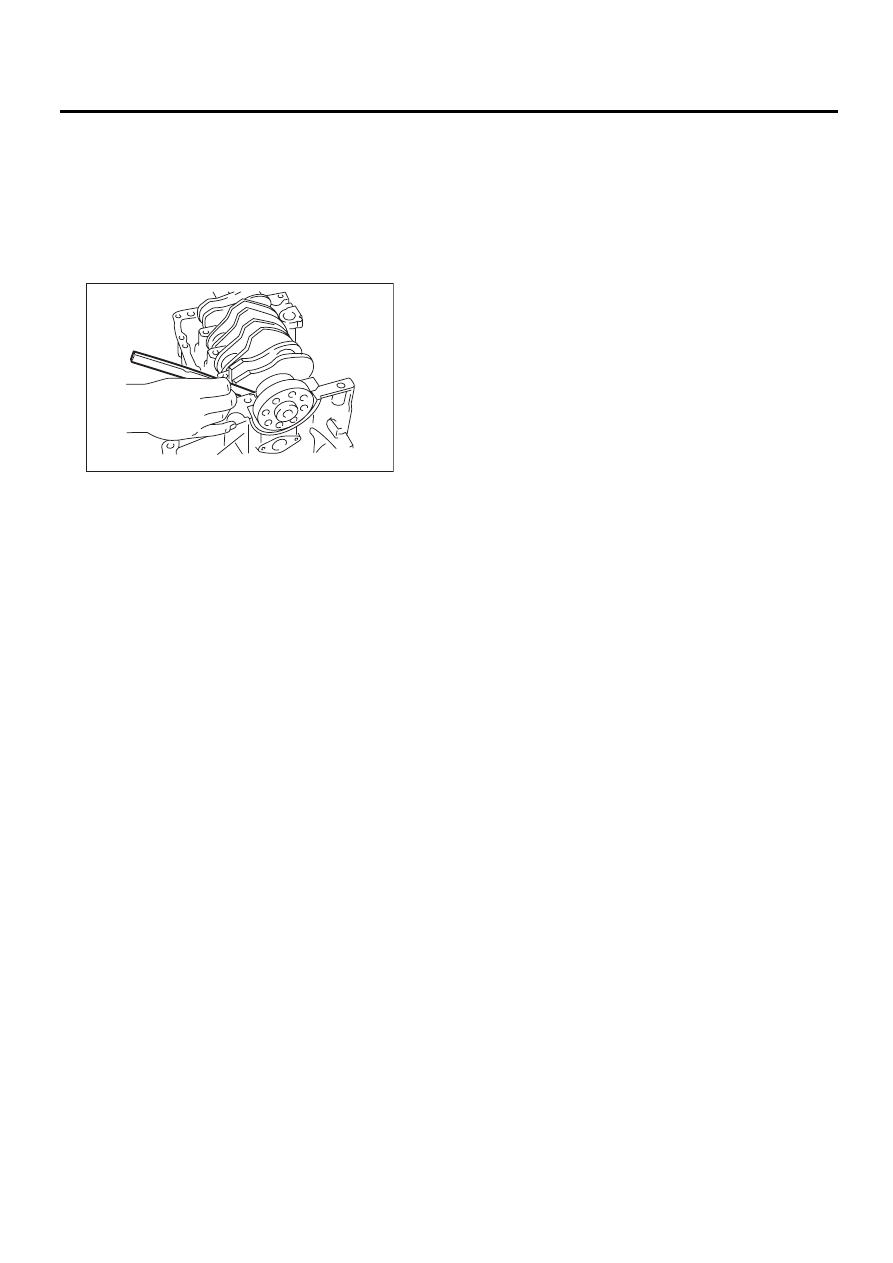

4) Для измерения осевого люфта коленчатого
вала на вкладыше коренного подшипника ко-
ленчатого вала №5 используйте щуп толщины.
Если масляный зазор выходит за пределы но-
минального значения, замените вкладыш.

Осевой люфт коленчатого вала:

Номинальное значение

0,030 — 0,115 мм (0,0012 — 0,0045 дюйма)

5) Проверьте каждый вкладыш коренного под-
шипника коленчатого вала на предмет наличия
признаков отслаивания, заклинивания, оплав-
ления и износа.
6) Измерьте масляный зазор каждого вклады-
ша коренного подшипника коленчатого вала
при помощи специального инструмента для из-
мерения зазоров в подшипниках скольжения.
Если измеренное значение не соответствует
номинальному, замените дефектный вкладыш
на ремонтный размер и замените, или, при не-
обходимости, отшлифуйте/исправьте коленча-
тый вал.

Масляный зазор коленчатого вала:

Номинальное значение

0,010 — 0,030 мм (0,0004 — 0,0012 дюйма)

ME-00322

ME(H4DOTC)-97

Впускной и выпускной клапан

МЕХАНИЧЕСКАЯ ЧАСТЬ

21.Впускной и выпускной

клапан

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Обратитесь к разделу “Головка блока цилинд-
ров”, в котором приведены процедуры снятия
и установки впускных и выпускных клапанов.
<См. ME(H4DOTC)-64, СНЯТИЕ, Головка блока
цилиндров.> <См. ME(H4DOTC)-65, УСТАНОВ-
КА, Головка блока цилиндров.>
