ME(H4DOTC)-58

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

18.Распределительный вал

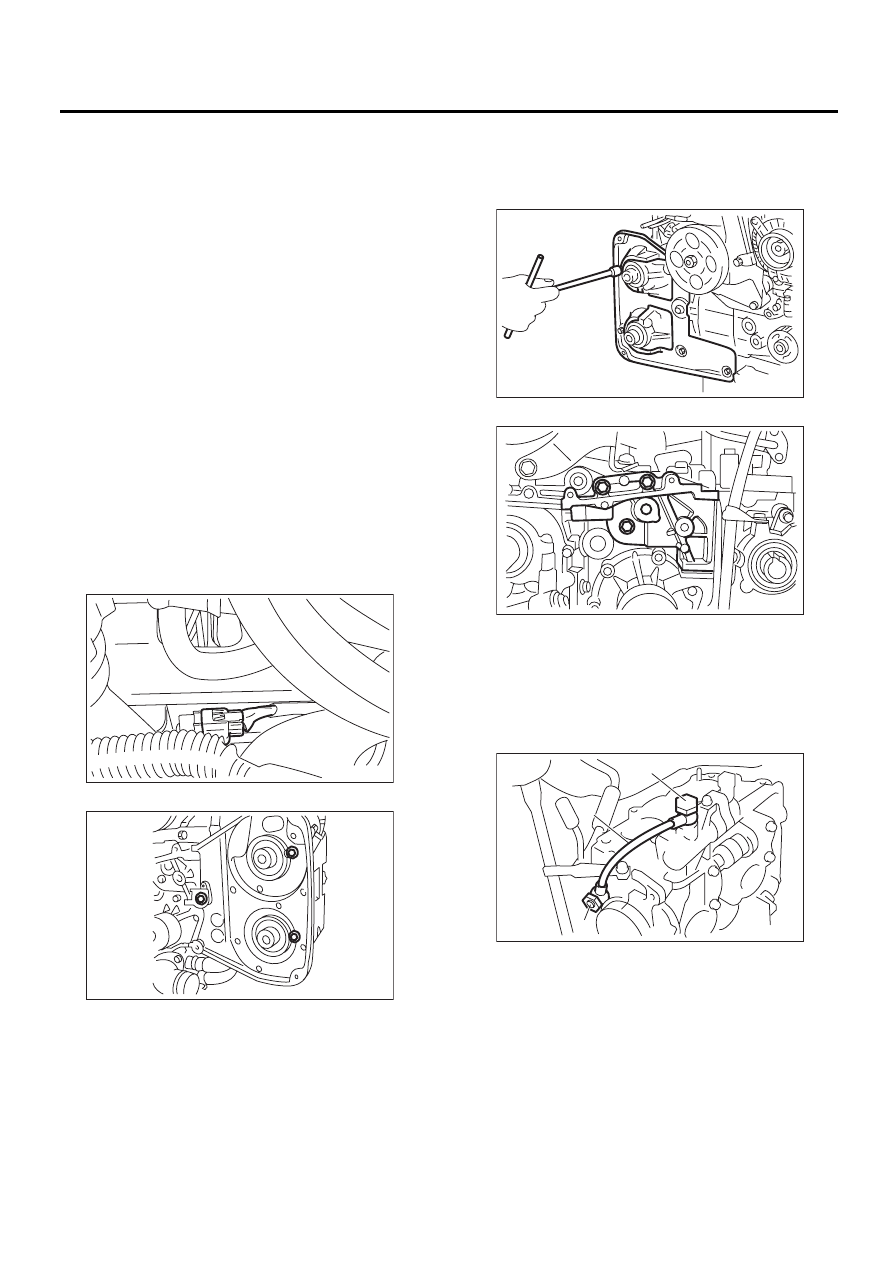

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельных деталей, выполняйте ра-
боту без снятия двигателя с автомобиля. Подго-
товительные процедуры приведены в разделе
“Клапанный зазор”. <См. ME(H4DOTC)-27, ПРО-
ВЕРКА, Клапанный зазор.>
1) Снимите клиновидные ремни.
<См. ME(H4DOTC)-40, СНЯТИЕ, Клиновидный
ремень.>
2) Снимите шкив коленчатого вала. <См.
ME(H4DOTC)-43, СНЯТИЕ, Шкив коленчатого
вала.>
3) Снимите крышку ремня ГРМ.
<См. ME(H4DOTC)-45, СНЯТИЕ, Крышка ремня
ГРМ.>
4) Снимите ремень ГРМ. <См. ME(H4DOTC)-46,
СНЯТИЕ, Ремень ГРМ.>
5) Снимите звездочку распределительного ва-
ла. <См. ME(H4DOTC)-55, СНЯТИЕ, Звездочка
распределительного вала.>
6) Отсоедините разъем электромагнитного
клапана управления потоком масла.

7) Снимите крышку ремня ГРМ № 2 (левую).

8) Снимите крышку ремня ГРМ № 2 (правую).

ПРИМЕЧАНИЕ:
Не повредите или не ослабьте резиновое уп-
лотнение при снятии крышек ремня ГРМ.

9) Снимите кронштейн натяжителя.

10) Снимите катушку зажигания.
<См. IG(H4DO)-7, СНЯТИЕ, Катушка зажига-
ния.>
11) Отсоедините шланг вентиляции картера от
клапанной крышки.
12) Снимите клапанную крышку и прокладку.
13) Снимите масляную трубку.

ME-03094

ME-00106

(A) Штуцер-болт с фильтром (с выступом)

(B) Штуцер-болт без фильтра (без выступа)

ME-00107

ME-00105

(A)

(B)

ME-03555

(C)

ME(H4DOTC)-59

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

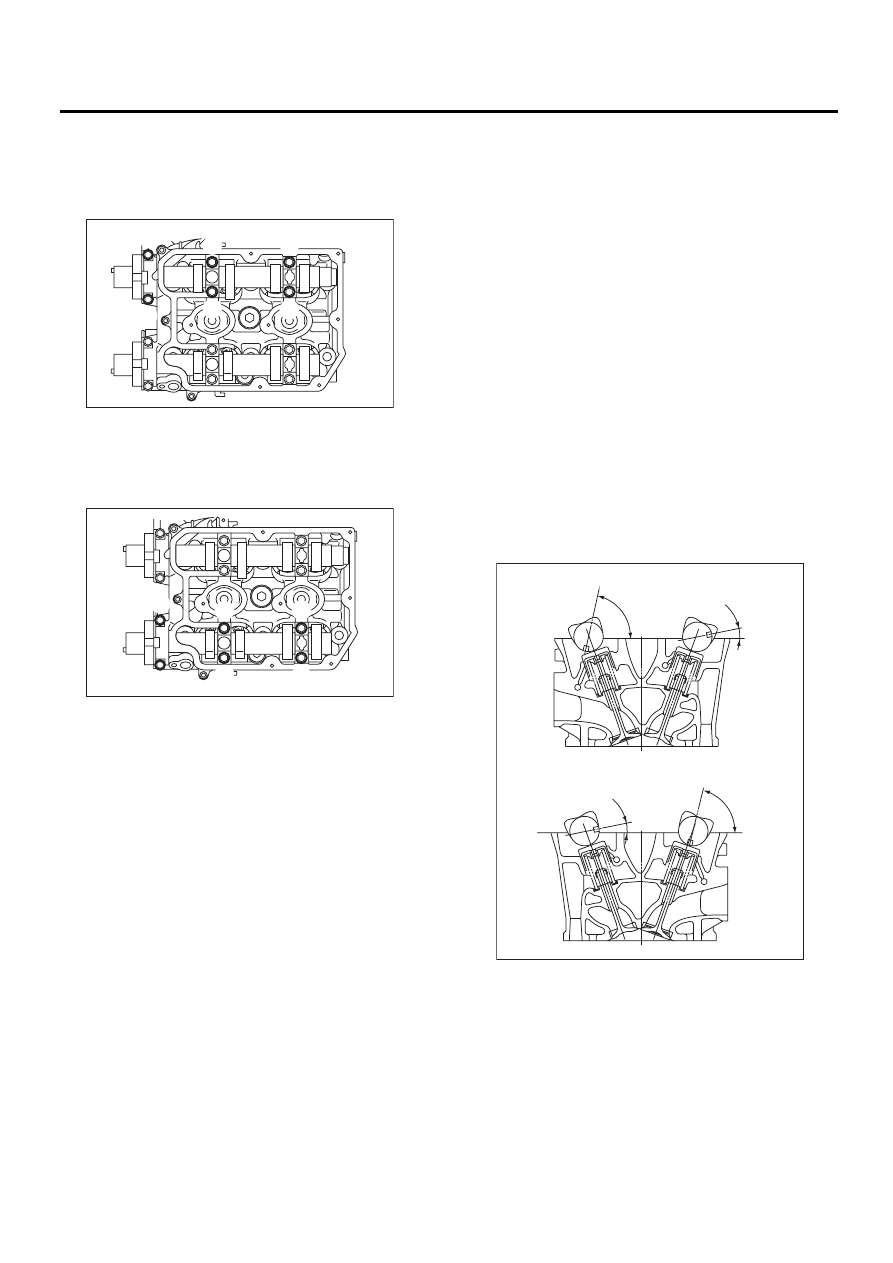

14) В равной степени ослабьте болты верхней
части передней крышки распределительного
вала и крышки впускного распределительного
вала, понемногу за раз, в алфавитном порядке,
как показано на рисунке.

15) В равной степени ослабьте болты нижней
части передней крышки распределительного
вала и крышки выпускного распределительно-
го вала, понемногу за раз, в алфавитном по-
рядке, как показано на рисунке.

16) Снимите переднюю крышку распредели-
тельного вала.
17) Снимите крышку впускного распредели-
тельного вала и впускной распределительный
вал.
18) Снимите крышку выпускного распредели-
тельного вала и выпускной распределитель-
ный вал.

ПРИМЕЧАНИЕ:
Разложите крышки распределительных валов
по порядку, так, чтобы их можно было устано-
вить в изначальном положении.
19) Снимите сальник.

ПРИМЕЧАНИЕ:
Не поцарапайте поверхность шейки при снятии
сальника.
20) Аналогично снимите распределительные
валы (правые) и связанные с ними детали.

B: УСТАНОВКА

1) Установите распределительный вал.
Перед установкой распределительного вала
нанесите на головку блока цилиндров в месте
установки подшипника распределительного
вала моторное масло. Установите распредели-
тельный вал так, чтобы каждый клапан нахо-
дился рядом или в соприкосновении с конту-
ром кулачка.

ПРИМЕЧАНИЕ:
• Установите распределительный вал в поло-
жение, показанное на рисунке.
• При установке в положение, показанное на
рисунке, нет необходимости вращать распре-
делительный вал (правый) для установки рем-
ня ГРМ, однако необходимо немного повернуть
распределительный вал (левый).

Впускной распределительный вал (левый):

Поверните на 80° по часовой стрелке.

Выпускной распределительный вал (ле-
вый):

Поверните на 45° против часовой стрелки.

ME-00771

(A)

(E)

(F)

(B)

(D)

(C)

ME-00772

(A)

(E)

(F)

(B)

(D)

(C)

A Головка блока цилиндров (левая)

B Головка блока цилиндров (правая)

(a) Впускной распределительный вал

(b) Выпускной распределительный вал

ME-00111

77,5

(a)

(b)

(a)

(b)

ME(H4DOTC)-60

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

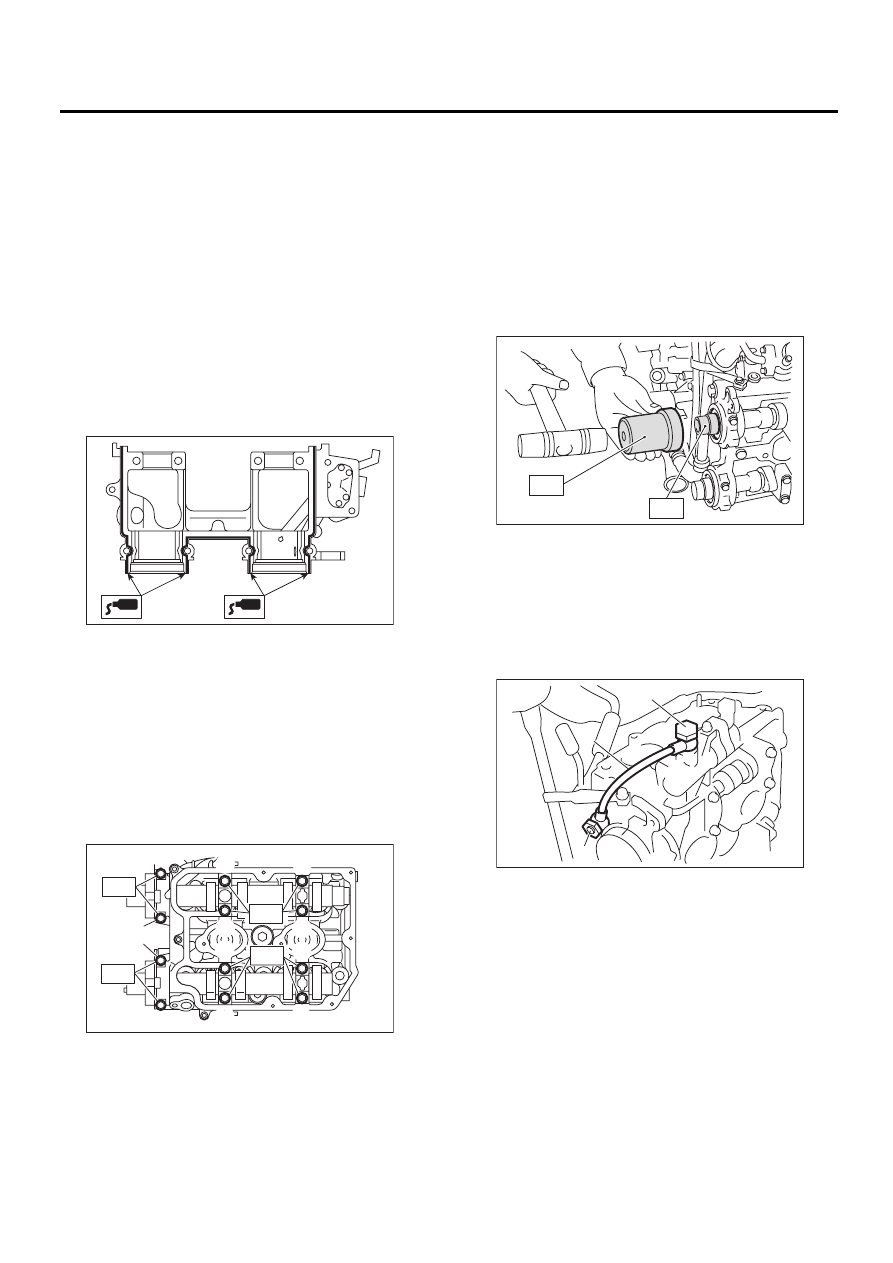

2) Установите крышку распределительного ва-
ла.

(1) Нанесите небольшое количество про-
кладочного герметика на сопряженную по-
верхность крышки.

ПРИМЕЧАНИЕ:
• Установку производите в течение 5 минут
после нанесения прокладочного герметика.
• Не наносите слишком много прокладочного
герметика. Нанесение излишнего количества
герметика может привести к выдавливанию
его избытков на сальник, что приводит к утеч-
ке масла.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

(2) Нанесите тонкий слой моторного масла
на поверхность шейки крышки и установите
крышку распределительного вала на рас-
пределительный вал.
(3) Постепенно затяните крышку распреде-
лительного вала, как минимум в два этапа,
в алфавитном порядке, как показано на ри-
сунке, затем затяните на заданный момент.

Момент затяжки:

T1: 9,75 Нм (1,0 кгс-м, 7,2 фунт-сила-фут)
T2: 20 Нм (2,0 кгс-м, 14,8 фунт-сила-фут)

(4) После затяжки крышки распредели-
тельного вала, убедитесь, что распредели-
тельный вал только немного вращается, ес-
ли его удерживать за базовую окружность.

3) Нанесите тонкий слой моторного масла по
периферии сальника распределительного вала
и на кромку сальника, после чего установите
сальник на распределительный вал при помо-
щи специального инструмента ST1 и ST2.

ПРИМЕЧАНИЕ:
Используйте новый сальник.
ST1

499587600

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА

ST2

499597200

НАПРАВЛЯЮЩАЯ САЛЬ-
НИКА

4) Установите масляную трубку.

ПРИМЕЧАНИЕ:
Будьте внимательны с местом установки шту-
цер-болта, оно различается в зависимости от
того, установлен ли фильтр.

Момент затяжки:

29 Нм (3,0 кгс-м, 21,4 фунт-сила-фут)

5) Аналогично установите детали с правой сто-
роны.

ME-00773

ME-02379

(G)

(C)

(A)

(K)

(L)

(F)

(E)

(B)

(J)

(H)

(D)

(I)

(A) Штуцер-болт с фильтром (с выступом)

(B) Штуцер-болт без фильтра (без выступа)

ME-00116

ST1

ST2

(A)

(B)

ME-03555

(C)

ME(H4DOTC)-61

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

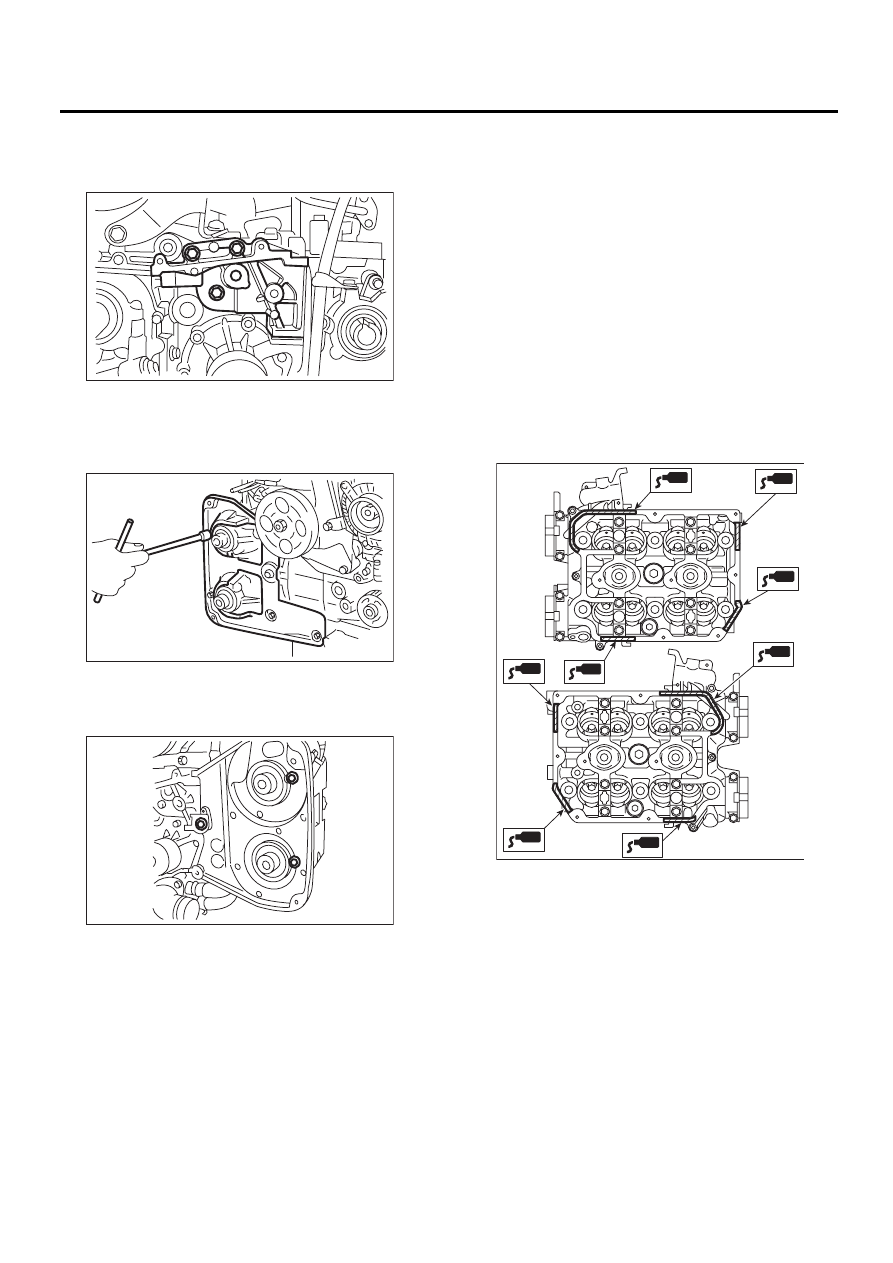

6) Установите кронштейн натяжителя.

Момент затяжки:

24,5 Нм (2,5 кгс-м, 18,1 фунт-сила-фут)

7) Установите крышку ремня ГРМ № 2 (пра-
вую).

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

8) Установите крышку ремня ГРМ № 2 (левую).

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

9) Установите звездочку распределительного
вала.
<См. ME(H4DOTC)-55, УСТАНОВКА, Звездоч-
ка распределительного вала.>
10) Установите ремень ГРМ.
<См. ME(H4DOTC)-48, УСТАНОВКА, Ремень
ГРМ.>
11) Отрегулируйте клапанный зазор. <См.
ME(H4DOTC)-28, РЕГУЛИРОВКА, Клапанный
зазор.>

12) Установите клапанную крышку.

(1) Установите прокладку клапанной крыш-
ки на клапанную крышку.

ПРИМЕЧАНИЕ:
Установите новую прокладку клапанной крыш-
ки.

(2) Нанесите прокладочный герметик на
указанную точку на головке блока цилинд-
ров. Нанесите дополнительный объем про-
кладочного герметика вокруг полукруглой
заглушки на расстоянии 5 мм или более.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь №
K0877Y0100) или эквивалентный

(3) Установите клапанную крышку на голо-
вку блока цилиндров. При установке убеди-
тесь, что прокладка размещена правильно.

ME-00105

ME-00107

ME-00106

ME-02771
