3) Если шток регулятора недостаточно жесток
и свободно движется при приложении 165 Н
(16,8 кгс, 37,1 фунт-сила-фут), проверьте его в
соответствии со следующими процедурами:

(1) Медленно вдавите шток регулятора
вниз до торцевой поверхности цилиндра.
Повторите эту операцию три раза.
(2) При полностью поднятом штоке регуля-
тора приложите к нему давление 165 Н
(16,8 кгс, 37,1 фунт-силы) и проверьте жес-
ткость штока регулятора.
(3) Если шток регулятора недостаточно
жесткий и движется вниз, замените узел
автоматического регулятора натяжения
ремня на новый.

ОСТОРОЖНО:
• Для смещения штока регулятора всегда
используйте пресс вертикального типа.
• Не используйте вместо него тиски гори-
зонтального типа.
• Нажимайте на шток регулятора верти-
кально.
• Запрессовывайте шток регулятора посте-
пенно, в течение трех минут и более.
• Не допускайте превышения давления в
9807 Н (1000 кгс, 2205 фунт-силы).
• Вдавите шток регулятора до торцевой по-
верхности цилиндра. Не вдавливайте шток
регулятора ниже торцевой поверхности ци-
линдра. Это может привести к поврежде-
нию цилиндра.

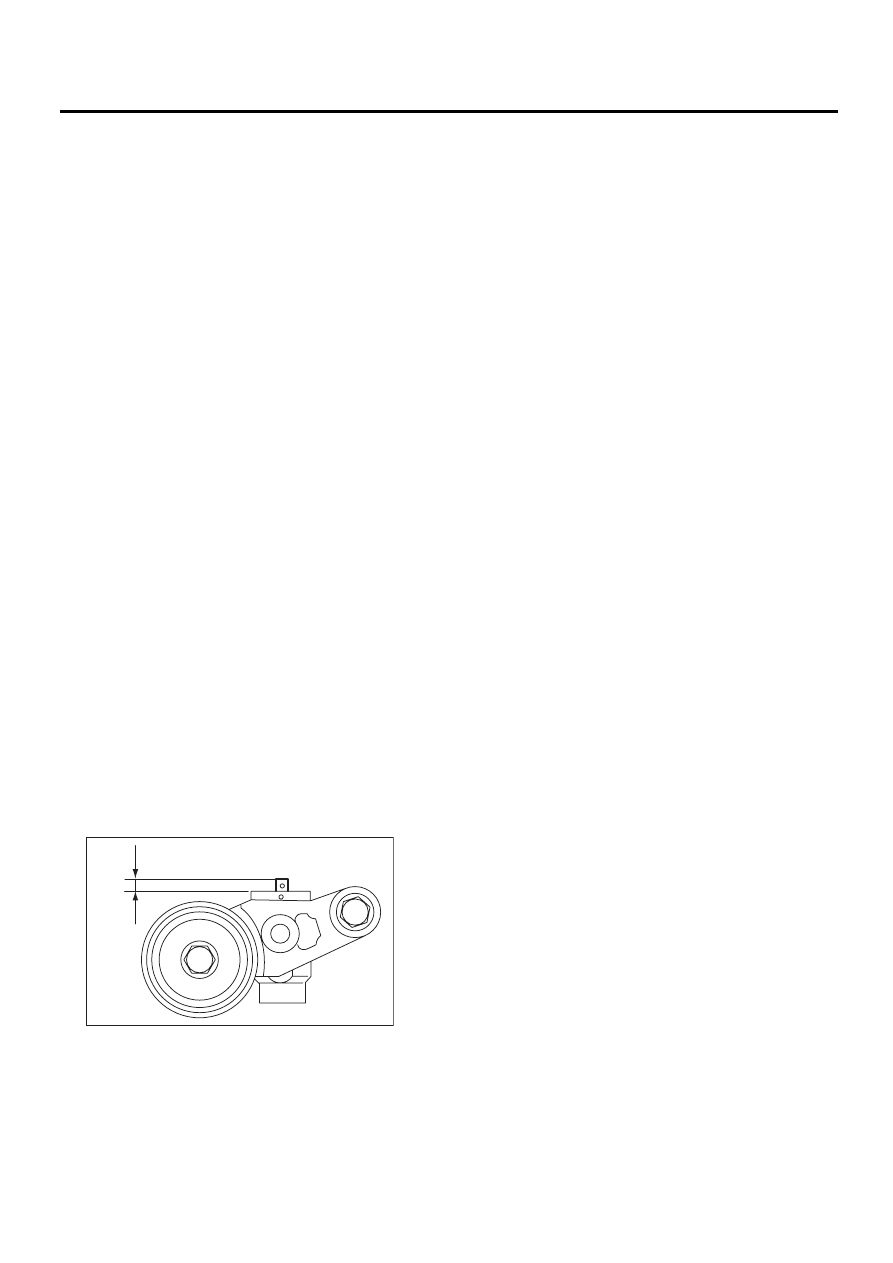

4) Измерьте уровень выступания штока “H”
над торцевой поверхностью корпуса. Если оно
не соответствует техническим характеристи-
кам, замените узел автоматического регулято-
ра натяжения ремня на новый.

Уровень выступания штока Н:

5,2 — 6,2 мм (0,205 — 0,244 дюйма)

3. ШКИВ НАТЯЖИТЕЛЯ РЕМНЯ

1) Проверьте сопряженные поверхности ремня
ГРМ и точку контакта штока регулятора на
предмет чрезмерного износа или царапин.
В случае неисправности, замените узел авто-
матического регулятора натяжения ремня на
новый.
2) Проверьте плавность вращения шкива натя-
жителя ремня. При наличии шума или избыточ-
ного люфта, замените узел автоматического
регулятора натяжения ремня на новый.
3) Проверьте шкив натяжителя ремня на пред-
мет утечки смазки.

4. НАТЯЖНОЙ РОЛИК РЕМНЯ

1) Проверьте плавность вращения натяжного
ролика ремня. Замените при наличии шума или
избыточного люфта.
2) Проверьте внешние контактные поверхнос-
ти натяжного ролика на предмет чрезмерного
износа или царапин.
3) Проверьте натяжной ролик на предмет утеч-
ки смазки.

ME-00249

H

ME(H4DOTC)-55

Звездочка распределительного вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

16.Звездочка

распределительного вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельных деталей, выполняйте
работу без снятия двигателя с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H4DOTC)-40, СНЯТИЕ, Клиновидный
ремень.>
2) Снимите шкив коленчатого вала.
<См. ME(H4DOTC)-43, СНЯТИЕ, Шкив колен-
чатого вала.>
3) Снимите крышку ремня ГРМ.
<См. ME(H4DOTC)-45, СНЯТИЕ, Крышка ремня
ГРМ.>
4) Снимите ремень ГРМ.
<См. ME(H4DOTC)-46, СНЯТИЕ, Ремень ГРМ.>
5) Снимите крышку привода звездочки впуск-
ного распределительного вала.

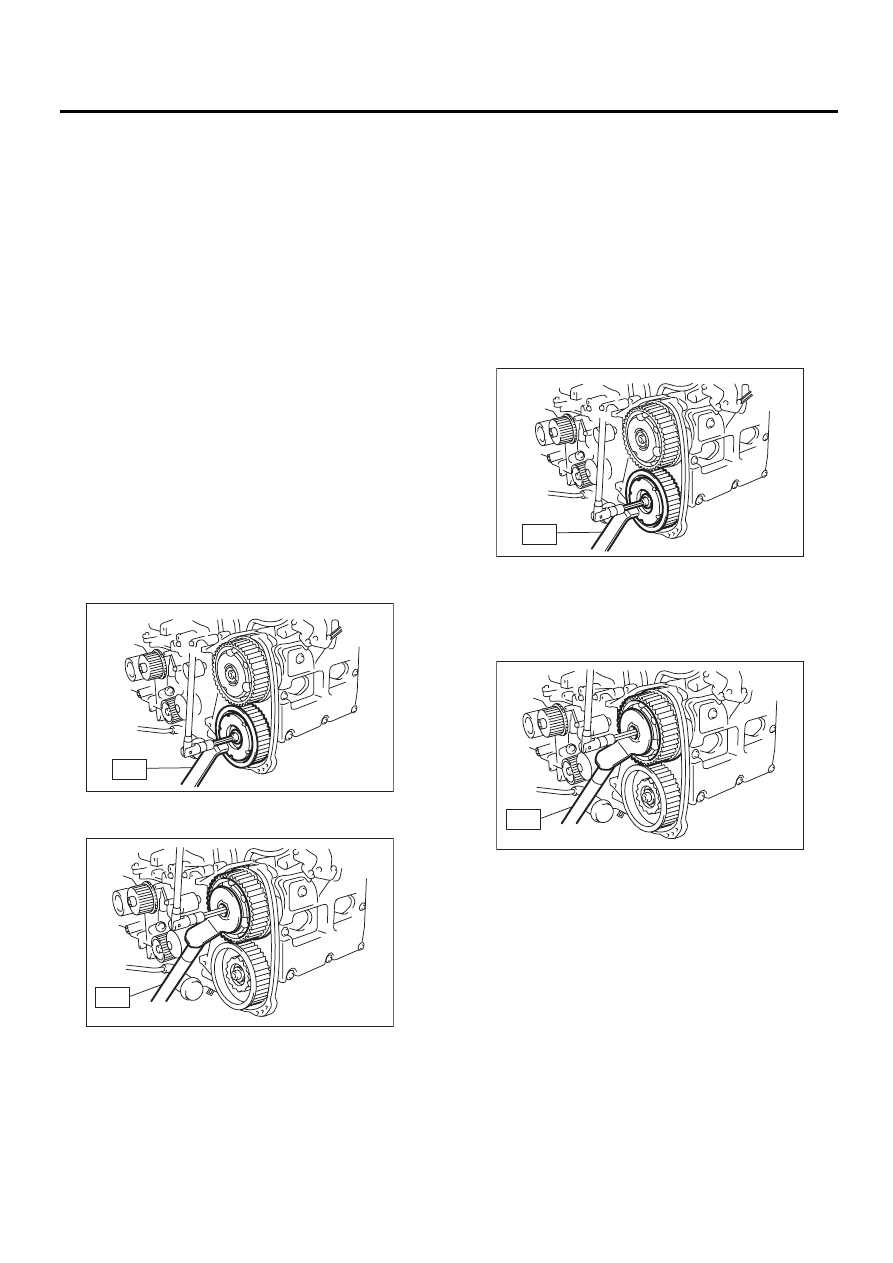

6) Зафиксируйте звездочку распределительно-
го вала при помощи специального инструмента
и снимите ее с распределительного вала.
ST

499207400

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

ST

499977500

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

B: УСТАНОВКА

1) Зафиксируйте звездочку распределительно-
го вала при помощи специального инструмента
и установите ее на распределительный вал.

ПРИМЕЧАНИЕ:
При установке не перепутайте левую и правую
звездочки распределительного вала.
ST

499207400

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

Момент затяжки:

Затяните с моментом 30 Нм (3,1 кгс-м, 22,1
фунт-сила-фут), затем затяните еще на 45°.

ST

499977500

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

Момент затяжки:

Затяните с моментом 30 Нм (3,1 кгс-м, 22,1
фунт-сила-фут), затем затяните еще на 45°.

2) Установите крышку привода звездочки
впускного распределительного вала.
ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.
Момент затяжки:

3,4 Нм (0,3 кгс-м, 2,5 фунт-сила-фут)

3) Установите ремень ГРМ. <См. ME(H4DOTC)-
48, УСТАНОВКА, Ремень ГРМ.>
4) Установите крышку ремня ГРМ.
<См. ME(H4DOTC)-45, УСТАНОВКА, Крышка рем-
ня ГРМ.>
5) Установите шкив коленчатого вала. <См.
ME(H4DOTC)-43, УСТАНОВКА, Шкив коленча-
того вала.>
6) Установите клиновидные ремни.
<См. ME(H4DOTC)-41, УСТАНОВКА, Клиновид-
ный ремень.>

ME-03282

ST

ME-03283

ST

ME-03282

ST

ME-03283

ST

ME(H4DOTC)-56

Звездочка распределительного вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

C: ПРОВЕРКА

1) Проверьте зубья звездочки распредели-
тельного вала на предмет чрезмерного износа
и царапин.
2) Убедитесь, что между звездочкой распреде-
лительного вала и шпонкой нет люфта.

ME(H4DOTC)-57

Звездочка коленчатого вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

17.Звездочка коленчатого

вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельных деталей, выполняйте
работу без снятия двигателя с автомобиля.
1) Снимите клиновидные ремни. <См.
ME(H4DOTC)-40, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала.
<См. ME(H4DOTC)-43, СНЯТИЕ, Шкив колен-
чатого вала.>
3) Снимите крышку ремня ГРМ.
<См. ME(H4DOTC)-45, СНЯТИЕ, Крышка ремня
ГРМ.>
4) Снимите ремень ГРМ.
<См. ME(H4DOTC)-46, СНЯТИЕ, Ремень ГРМ.>

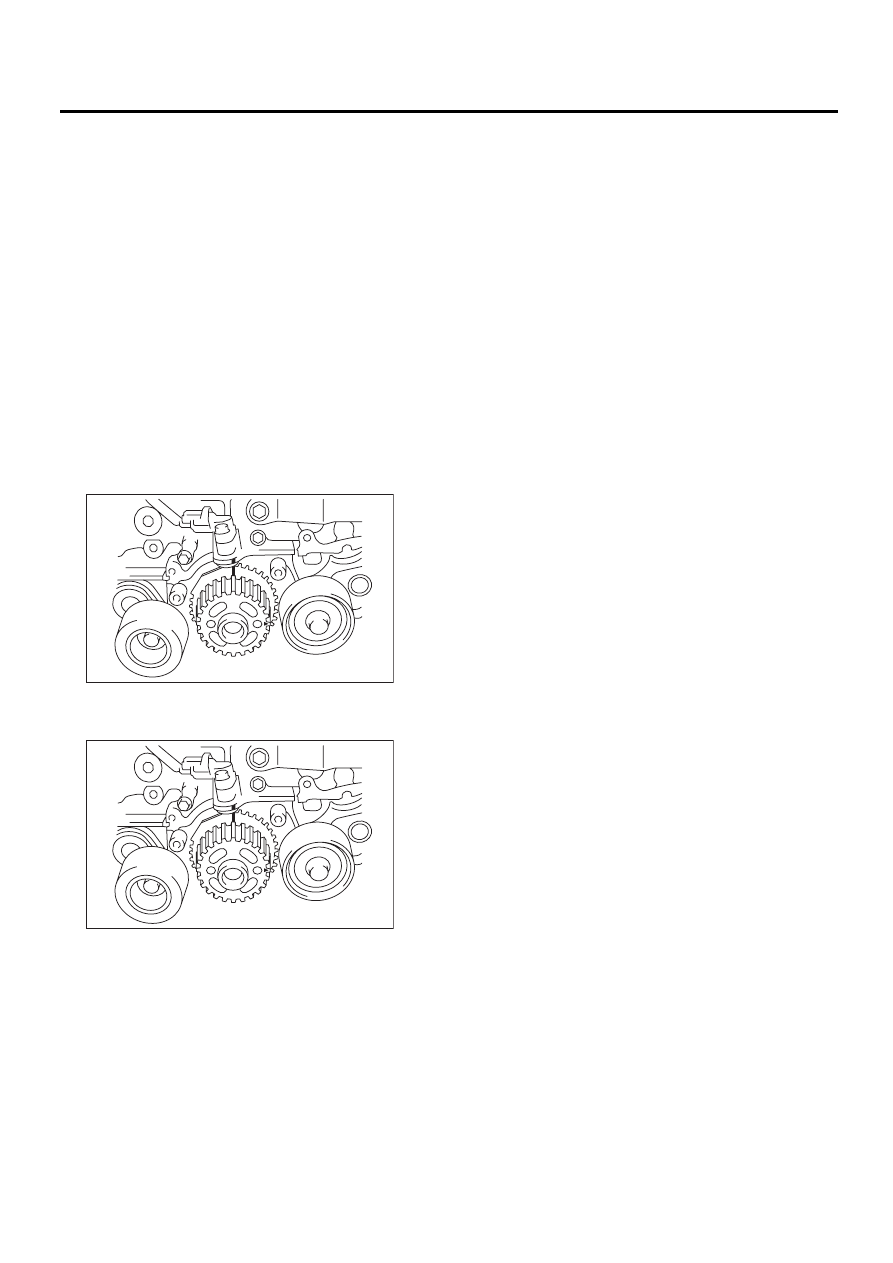

5) Снимите звездочку коленчатого вала.

B: УСТАНОВКА

1) Установите звездочку коленчатого вала.

2) Установите ремень ГРМ.
<См. ME(H4DOTC)-48, УСТАНОВКА, Ремень
ГРМ.>
3) Установите крышку ремня ГРМ. <См.
ME(H4DOTC)-45, УСТАНОВКА, Крышка ремня
ГРМ.>
4) Установите шкив коленчатого вала. <См.
ME(H4DOTC)-43, УСТАНОВКА, Шкив коленча-
того вала.>
5) Установите клиновидные ремни. <См.
ME(H4DOTC)-41, УСТАНОВКА, Клиновидный
ремень.>

C: ПРОВЕРКА

1) Проверьте зубья звездочки коленчатого ва-
ла на предмет чрезмерного износа и царапин.
2) Убедитесь, что между звездочкой коленча-
того вала и шпонкой нет люфта.
3) Проверьте выступ звездочки коленчатого
вала, используемый для работы датчика, на
предмет повреждений и загрязнений посторон-
ними веществами.
