ME(H4DOTC)-42
Клиновидный ремень
МЕХАНИЧЕСКАЯ ЧАСТЬ
C: ПРОВЕРКА
1) Замените ремни при наличии трещин, потер-
тостей или износа.
2) Проверьте натяжение клиновидного ремня и
отрегулируйте его в случае необходимости, из-
меняя положение установки генератора или
натяжного шкива.
Натяжение ремня (с измерителем натяже-
ния ремня):
(A)
При установке новых деталей:
640 — 780 Н (65 — 80 кгс, 144 — 175 фун-
тов)
При проверке:
490 — 640 Н (65 — 65 кгс, 110 — 144 фун-
тов)
(B)
При установке новых деталей:
650 — 750 Н (65 — 76 кгс, 146 — 169 фун-
тов)
При проверке:
350 — 450 Н (36 — 46 кгс, 78 — 101 фун-
тов)
Натяжение ремня (без использования изме-
рителя натяжения ремня)
(A)
При установке новых деталей:
7 — 9 мм (0,276 — 0,354 дюйма)
При проверке:
9 — 11 мм (0,354 — 0,433 дюйма)
(B)
При установке новых деталей:
7,5 — 8,5 мм (0,295 — 0,335 дюйма)
При проверке:
9,0 — 10,0 мм (0,354 — 0,394 дюйма)

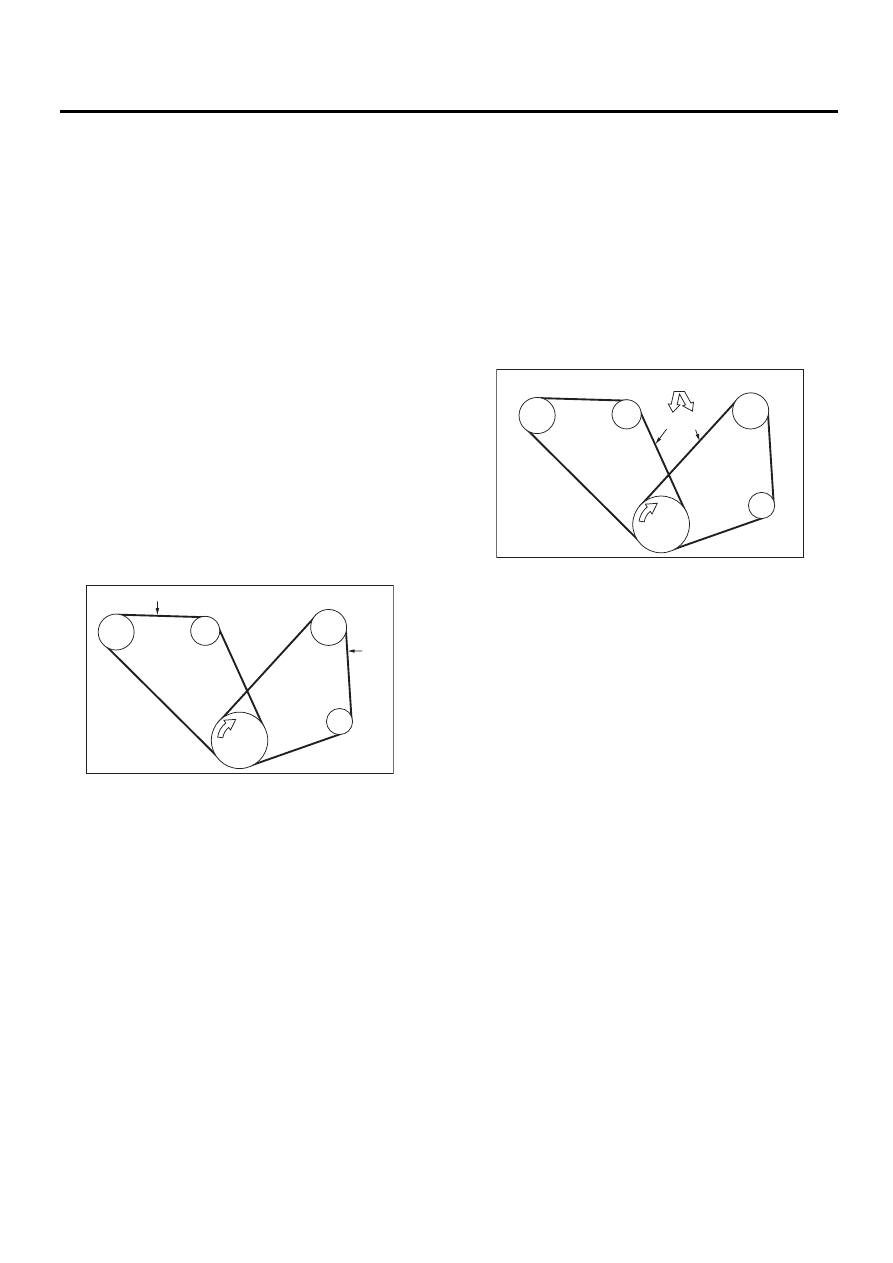

(A) Передний ремень
(B) Задний ремень
C/P Шкив коленчатого вала
GEN Генератор
P/S Шкив масляного насоса усилителя рулевого
управления
A/C Шкив компрессора кондиционера
I/P Натяжной шкив
PM-00154
C/P
P/S
A/C
GEN
(A)
(B)
I/P
(A) Передний ремень
(B) Задний ремень
(C) 98 Н (10 кгс, 22 фунт-силы)
C/P Шкив коленчатого вала
GEN Генератор
P/S Шкив масляного насоса усилителя рулевого
управления
A/C Шкив компрессора кондиционера
I/P Натяжной шкив
C/P
P/S
A/C
GEN
(A) (B)
(C)
I/P
PM-00002
