ME(H4DOTC)-38

Опоры двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

10.Опоры двигателя

A: СНЯТИЕ

1) Снимите узел двигателя. <См. ME(H4DOTC)-
31, СНЯТИЕ, Узел двигателя.>
2) Снимите опоры двигателя с узла двигателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Опора двигателя

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин и других пов-
реждений.

ME(H4DOTC)-39

Подготовка к капитальному ремонту

МЕХАНИЧЕСКАЯ ЧАСТЬ

11.Подготовка

к капитальному ремонту

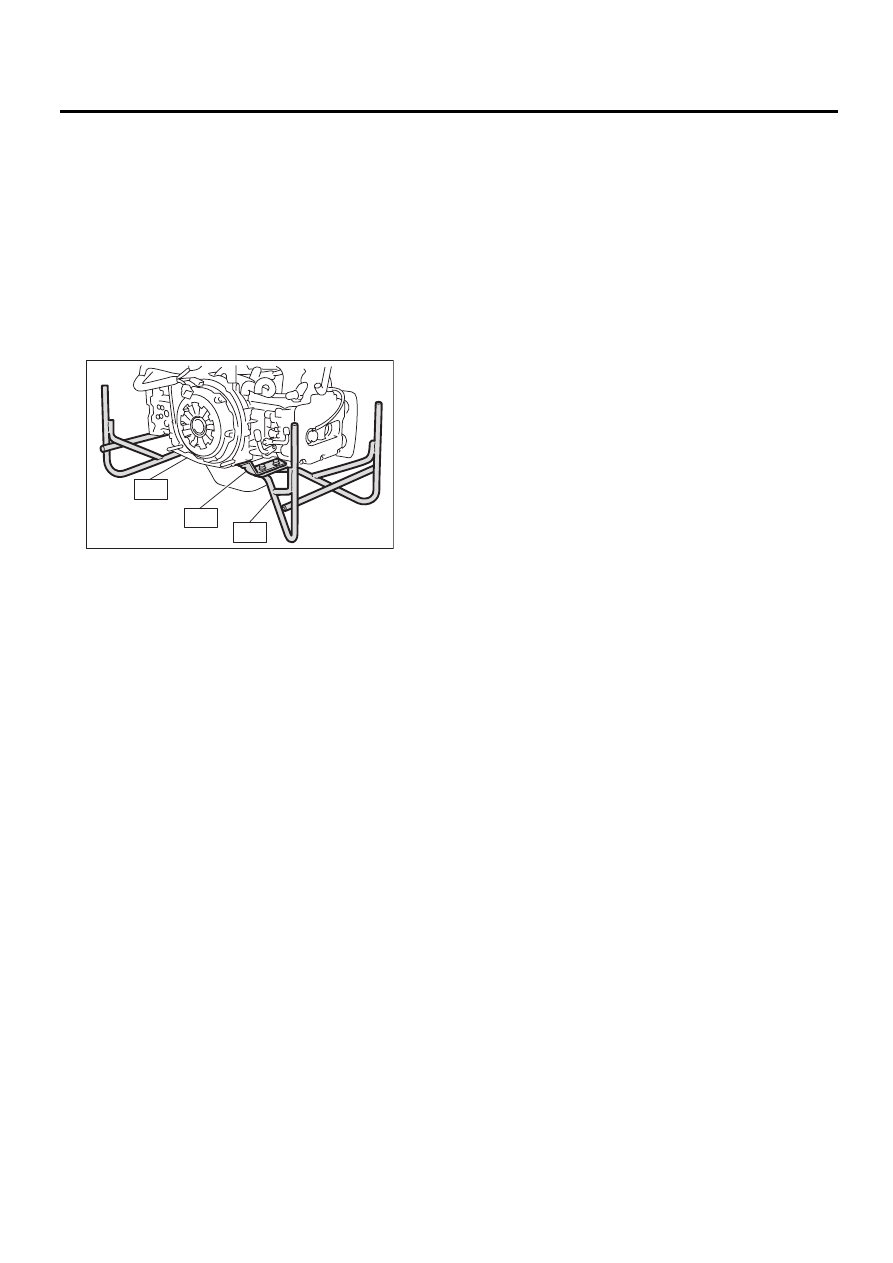

A: ПРОЦЕДУРА

1) После снятия двигателя с кузова, закрепите
его на специальном инструменте при помощи
следующей процедуры.
ST1

498457000

АДАПТЕР СТЕНДА ДВИГА-
ТЕЛЯ, ПРАВЫЙ

ST2

498457100

АДАПТЕР СТЕНДА ДВИГА-
ТЕЛЯ, ЛЕВЫЙ

ST3

499817100

СТЕНД ДВИГАТЕЛЯ

2) Все процедуры, описанные в каждом пункте
данного раздела, объединены между собой и
расположены по порядку. Процедура капи-
тального ремонта двигателя будет завершена,
когда Вы пройдете все шаги данного процесса.
Таким образом, чтобы выполнить отдельную
процедуру в данном разделе, Вам необходимо
вернуться назад и проделать процедуры, опи-
санные ранее, перед выполнением нужной про-
цедуры.

ME-00057

ST3

ST2

ST1

ME(H4DOTC)-40

Клиновидный ремень

МЕХАНИЧЕСКАЯ ЧАСТЬ

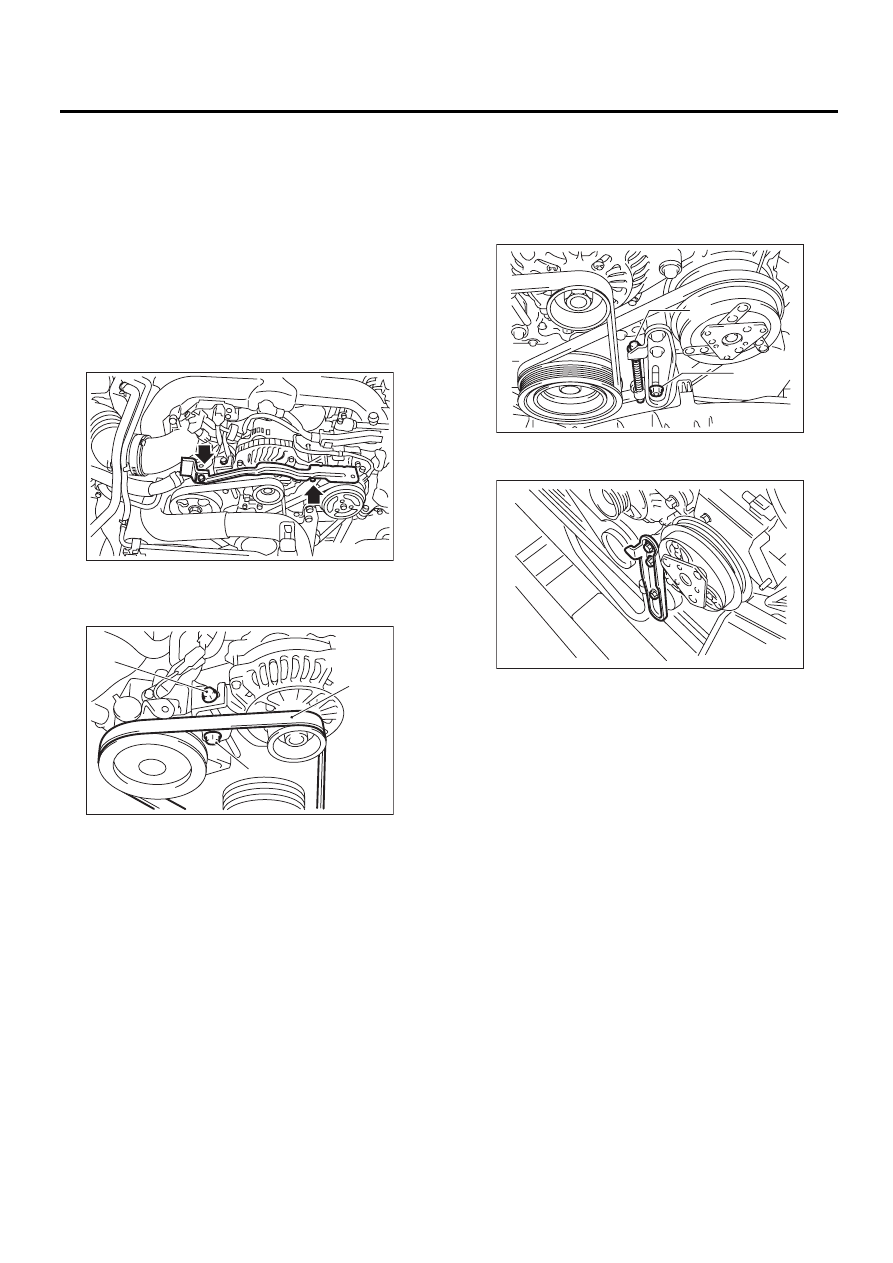

12.Клиновидный ремень

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене отдельных деталей, выполняйте
работу без снятия двигателя с автомобиля.

1. ПЕРЕДНИЙ РЕМЕНЬ

1) Снимите крышку коллектора.
2) Снимите воздухозаборный короб.
<См. IN(H4DOTC)-9, СНЯТИЕ, Воздухозабор-
ный короб.>
3) Снимите кронштейн крышки коллектора.

4) Ослабьте фиксирующий болт (A).
5) Ослабьте болт ползуна (В).
6) Снимите передний клиновидный ремень (С).

2. ЗАДНИЙ РЕМЕНЬ

1) Снимите передние ремни.
<См. ME(H4DOTC)-40, ПЕРЕДНИЙ РЕМЕНЬ,
СНЯТИЕ, Клиновидный ремень.>
2) Ослабьте фиксирующую гайку (A).
3) Ослабьте болт ползуна (В).

4) Снимите задний клиновидный ремень.
5) Снимите натяжитель ремня.

ME-03084

ME-00059

(A)

(C)

(B)

ME-00060

(A)

(B)

ME-00061

ME(H4DOTC)-41

Клиновидный ремень

МЕХАНИЧЕСКАЯ ЧАСТЬ

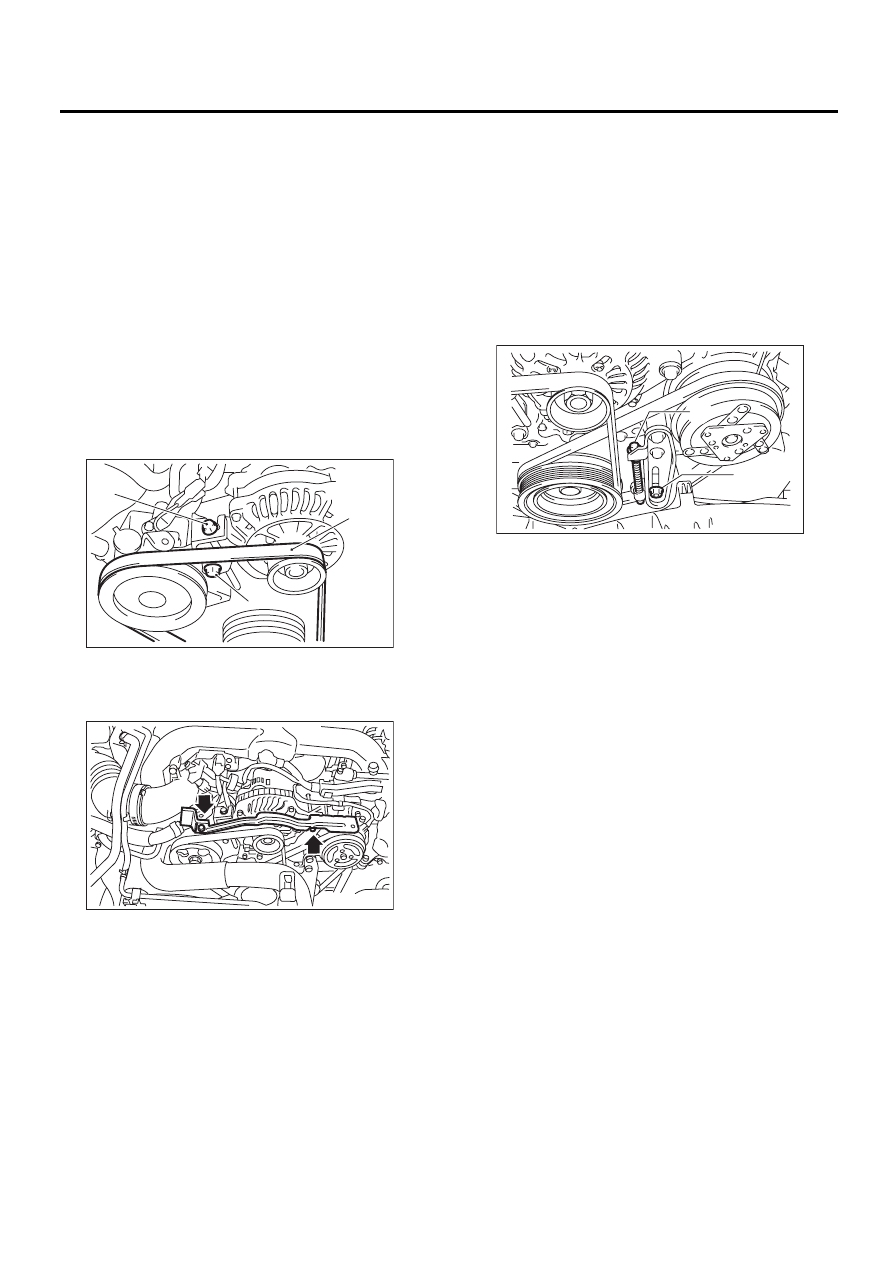

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
Вытрите любые остатки масла или воды с рем-
ня и шкива.

1. ПЕРЕДНИЙ РЕМЕНЬ

1) Установите передний ремень (C) и затяните
болт ползуна до получения необходимого натя-
жения ремня. <См. ME(H4DOTC)-42, ПРОВЕР-
КА, Клиновидный ремень.>
2) Затяните фиксирующий болт (A).
3) Затяните болт ползуна (В).

Момент затяжки:

Фиксирующий болт (А)

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

Болт ползуна (В)

8 Нм (0,8 кгс-м, 5,9 фунт-сила-фут)

4) Установите кронштейн крышки коллектора.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

5) Установите воздухозаборный короб. <См.
IN(H4DOTC)-9, УСТАНОВКА, Воздухозаборный
короб.>
6) Установите крышку коллектора.

2. ЗАДНИЙ РЕМЕНЬ

1) Установите натяжитель ремня.
2) Установите задний ремень и затяните болт
ползуна (В) до получения необходимого натя-
жения ремня.
<См. ME(H4DOTC)-42, ПРОВЕРКА, Клиновид-
ный ремень.>
3) Затяните фиксирующую гайку (A).

Момент затяжки:

Фиксирующая гайка (А)

23 Нм (2,35 кгс-м, 17,0 фунт-сила-фут)

4) Установите передний ремень.
<См. ME(H4DOTC)-41, ПЕРЕДНИЙ РЕМЕНЬ,
УСТАНОВКА, Клиновидный ремень.>

ME-00059

(A)

(C)

(B)

ME-03084

ME-00060

(A)

(B)
