IN(H4DOTC)-12

Промежуточный охладитель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

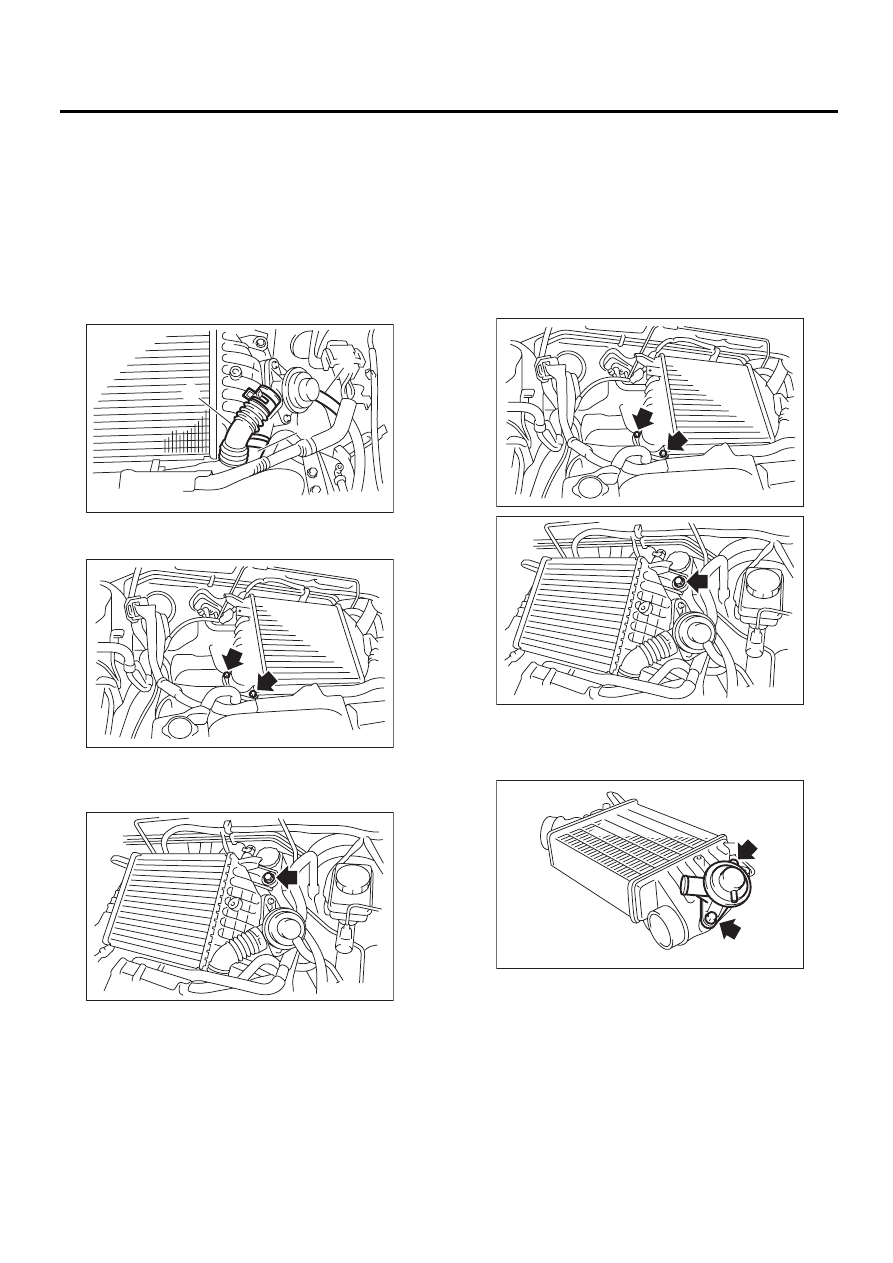

7. Промежуточный

охладитель

A: СНЯТИЕ

1) Снимите крышку коллектора.
2) Отсоедините от воздушного перепускного
клапана обводную воздушную трубку (A) и ва-
куумный шланг (B).
3) Ослабьте хомут и снимите с промежуточного
охладителя впускной патрубок (C).

4) Отверните болты, крепящие промежуточ-
ный охладитель к турбонагнетателю.

5) Отверните болты, крепящие промежуточ-
ный охладитель к опоре промежуточного охла-
дителя и снимите промежуточный охладитель.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.
• Будьте осторожный, чтобы не пережать уп-
лотнительное кольцо.

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

C: РАЗБОРКА

Снимите с промежуточного охладителя воз-
душный перепускной клапан.

IN-02275

(C)

(A)

(B)

IN-02237

IN-02077

IN-02237

IN-02077

IN-00225

IN(H4DOTC)-13

Промежуточный охладитель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

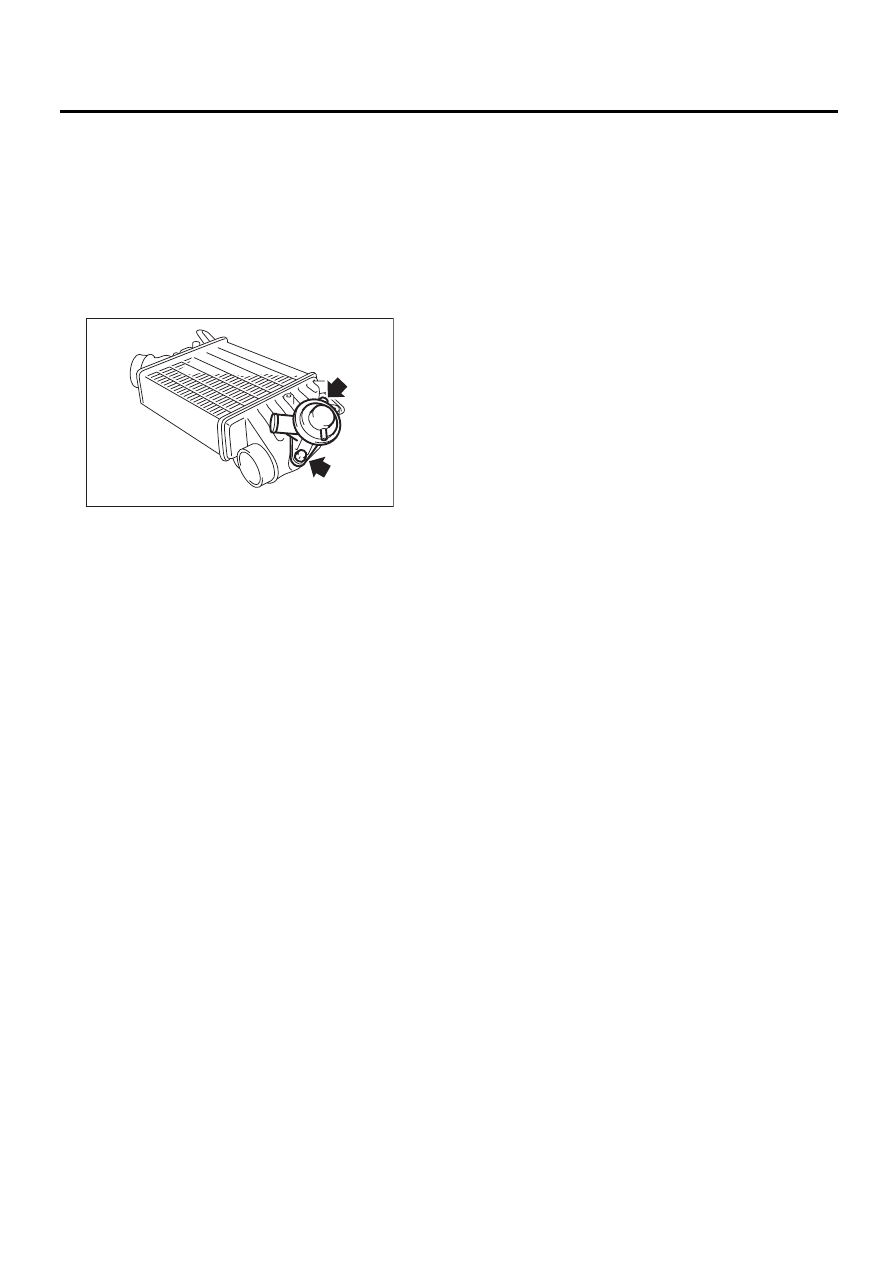

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.

Момент затяжки:

6,5 Нм (0,66 кгс-м, 4,8 фунт-сила-фут)

E: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.

IN-00225

IN(H4DOTC)-14

Турбонагнетатель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

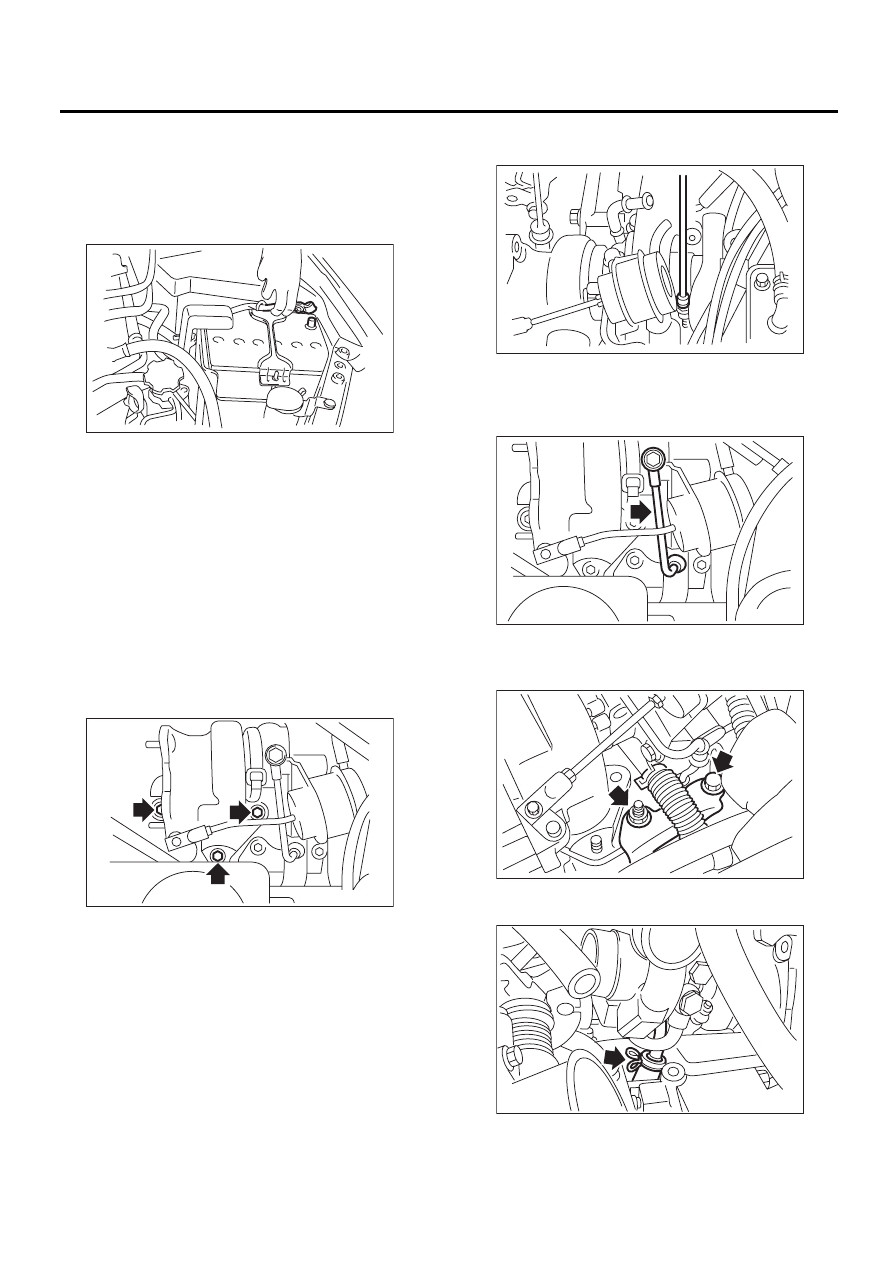

8. Турбонагнетатель

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Поднимите автомобиль на подъемнике.
5) Слейте охлаждающую жидкость двигателя.
<См. CO(H4DOTC)-14, СЛИВ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлажда-
ющая жидкость двигателя.>
6) Опустите автомобиль.
7) Снимите промежуточный охладитель. <См.
IN(H4DOTC)-12, СНЯТИЕ, Промежуточный ох-
ладитель.>
8) Снимите центральную выхлопную трубу. <См.
EX(H4DOTC)-8, СНЯТИЕ, Центральная выхлоп-
ная труба.>
9) Опустите автомобиль.
10) Отделите соединительную трубу турбонаг-
нетателя от турбонагнетателя.

11) Отсоедините шланг охлаждающей жидкос-
ти двигателя, присоединенный к расширитель-
ному бачку охлаждающей жидкости.

12) Ослабьте хомут, крепящий турбонагнета-
тель к впускному патрубку.

13) Отверните болты, которые крепят кронш-
тейн масляной трубки к турбонагнетателю.
14) Снимите с турбонагнетателя трубку подачи
масла.

15) Отсоедините шланг охлаждающей жидкос-
ти двигателя от водяной трубки и снимите пра-
вый кронштейн турбонагнетателя.

16) Отсоедините масляный выпускной шланг
от трубки отвода масла.

17) Извлеките турбонагнетатель из моторного
отсека.

IN-00203

IN-00019

IN-00074

IN-00022

IN-02225

IN-00024

IN(H4DOTC)-15

Турбонагнетатель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

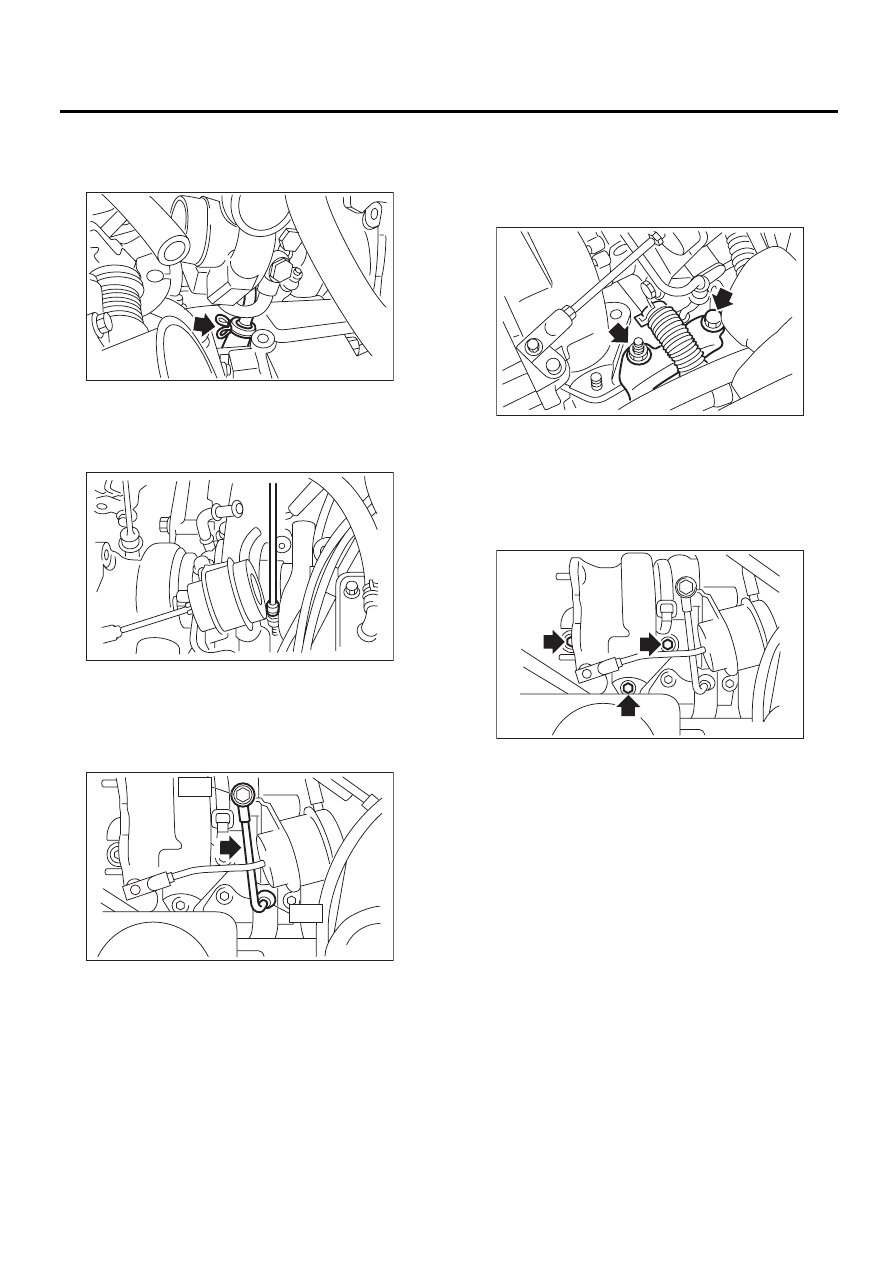

B: УСТАНОВКА

1) Присоедините шланг отвода масла к трубке
отвода масла.

2) Установите турбонагнетатель на впускной
патрубок.

Момент затяжки:

3 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

3) Установите на турбонагнетатель трубку по-
дачи масла.

Момент затяжки:

T1: 16 Нм (1,6 кгс-м, 11,6 фунт-сила-фут)
T2: 20 Нм (2,0 кгс-м, 14,8 фунт-сила-фут)

4) Установите правый кронштейн турбонагне-
тателя и присоедините шланг охлаждающей
жидкости двигателя к трубке.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,6 фунт-сила-фут)

5) Установите соединительную трубку на тур-
бонагнетатель.

ПРИМЕЧАНИЕ:
Всегда устанавливайте новые прокладки.

Момент затяжки:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

6) Присоедините шланг охлаждающей жидкос-
ти двигателя к расширительному бачку охлаж-
дающей жидкости.
7) Поднимите автомобиль на подъемнике.
8) Установите центральную выхлопную трубу.
<См. EX(H4DOTC)-9, УСТАНОВКА, Централь-
ная выхлопная труба.>
9) Опустите автомобиль.
10) Установите промежуточный охладитель.
<См. IN(H4DOTC)-12, УСТАНОВКА, Промежу-
точный охладитель.>
11) Залейте охлаждающую жидкость двигателя.
<См. CO(H4DOTC)-14, ЗАЛИВКА ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
12) Установите крышку коллектора.

IN-00024

IN-00074

IN-02256

IN-02225

IN-00019
