IN(H4DOTC)-8

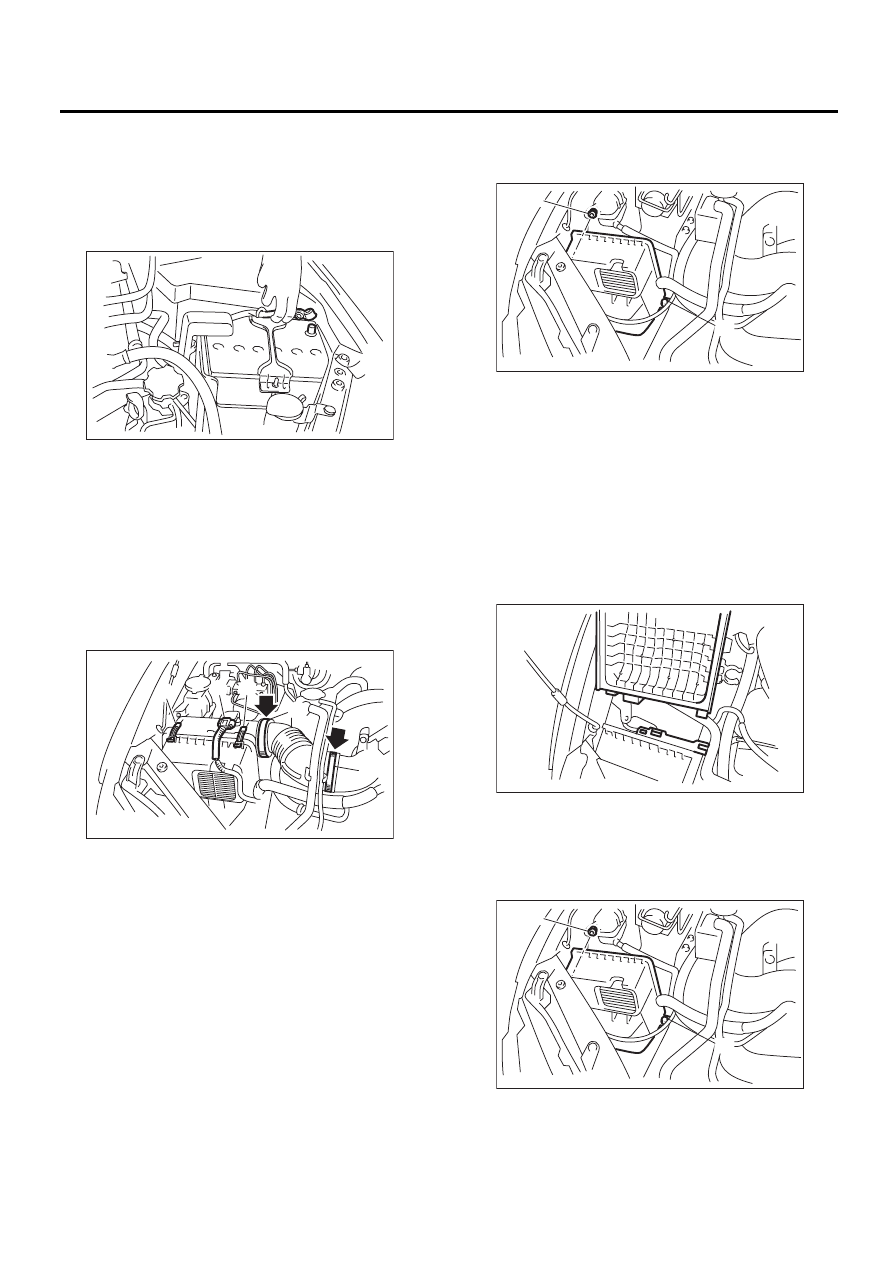

Корпус воздушного фильтра
ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)
3. Корпус воздушного
фильтра
A: СНЯТИЕ

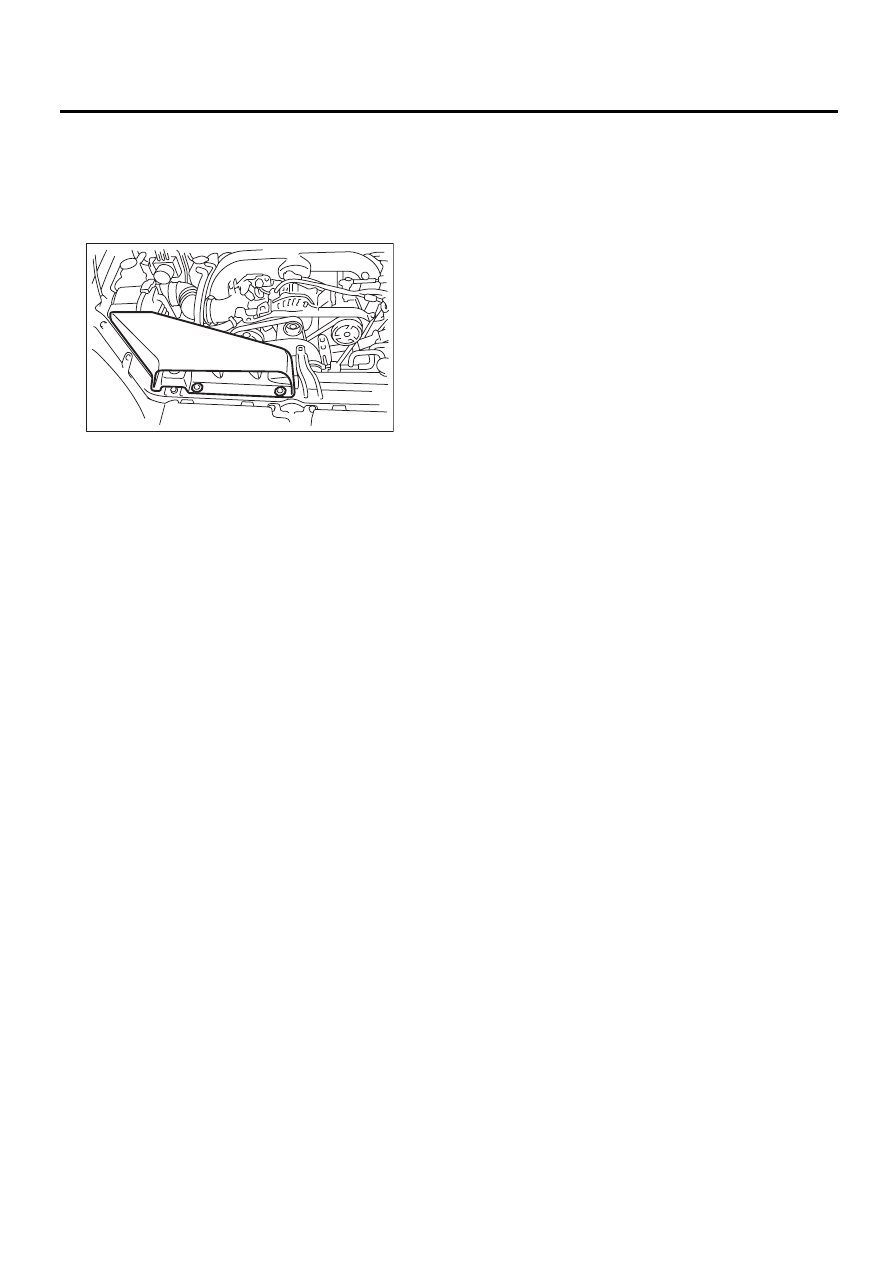

1) Снимите крышку коллектора.

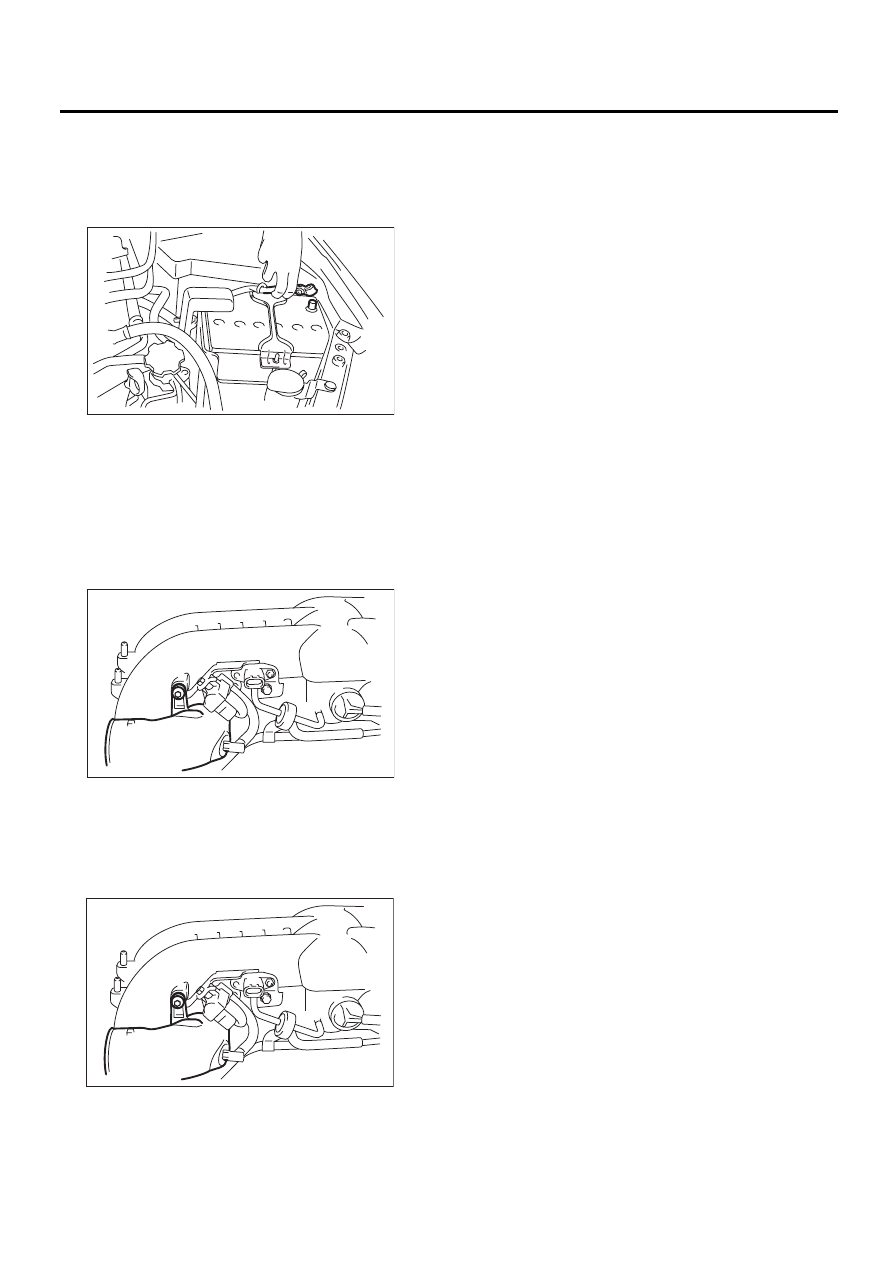

2) Отсоедините провод массы от аккумулятора.
3) Снимите воздухозаборный короб.
<См. IN(H4DOTC)-9, СНЯТИЕ, Воздухозабор-
ный короб.>
4) Отсоедините разъем (A) от датчика массо-
вого расхода воздуха и температуры впускае-
мого воздуха.
5) Ослабьте хомут (В), который соединяет
впускной соединительный патрубок с впуск-
ным патрубком.
6) Снимите с корпуса воздушного фильтра
фиксатор (С).
7) Снимите корпус воздушного фильтра (за-
днюю часть) и впускной соединительный пат-
рубок.
8) Снимите фильтрующий элемент воздушного
фильтра.
9) Отверните болты (A) и гайки (B), крепящие
корпус воздушного фильтра (переднюю часть)
к кузову.
10) Снимите корпус воздушного фильтра (пе-
реднюю часть).
B: УСТАНОВКА
Установка производится в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ:
При установке корпуса воздушного фильтра
(задней части), совместите выступ на корпусе
воздушного фильтра (задней части) с отверс-
тием в корпусе воздушного фильтра (передней
части).
Момент затяжки:
Болт (A)
6 Нм (0,6 кгс-м, 4,4 фунт-сила-фут)
Гайка (B)
7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)
C: ПРОВЕРКА
Проверьте на предмет наличия трещин и ос-
лабленных соединений.
IN-00203
(A)
(B)
(C)
(C)
(B)
IN-02210
(B)
(A)
IN-02211
IN-00220
(B)
(A)
IN-02211
