FU(H4DOTC)-60

Топливный насос

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

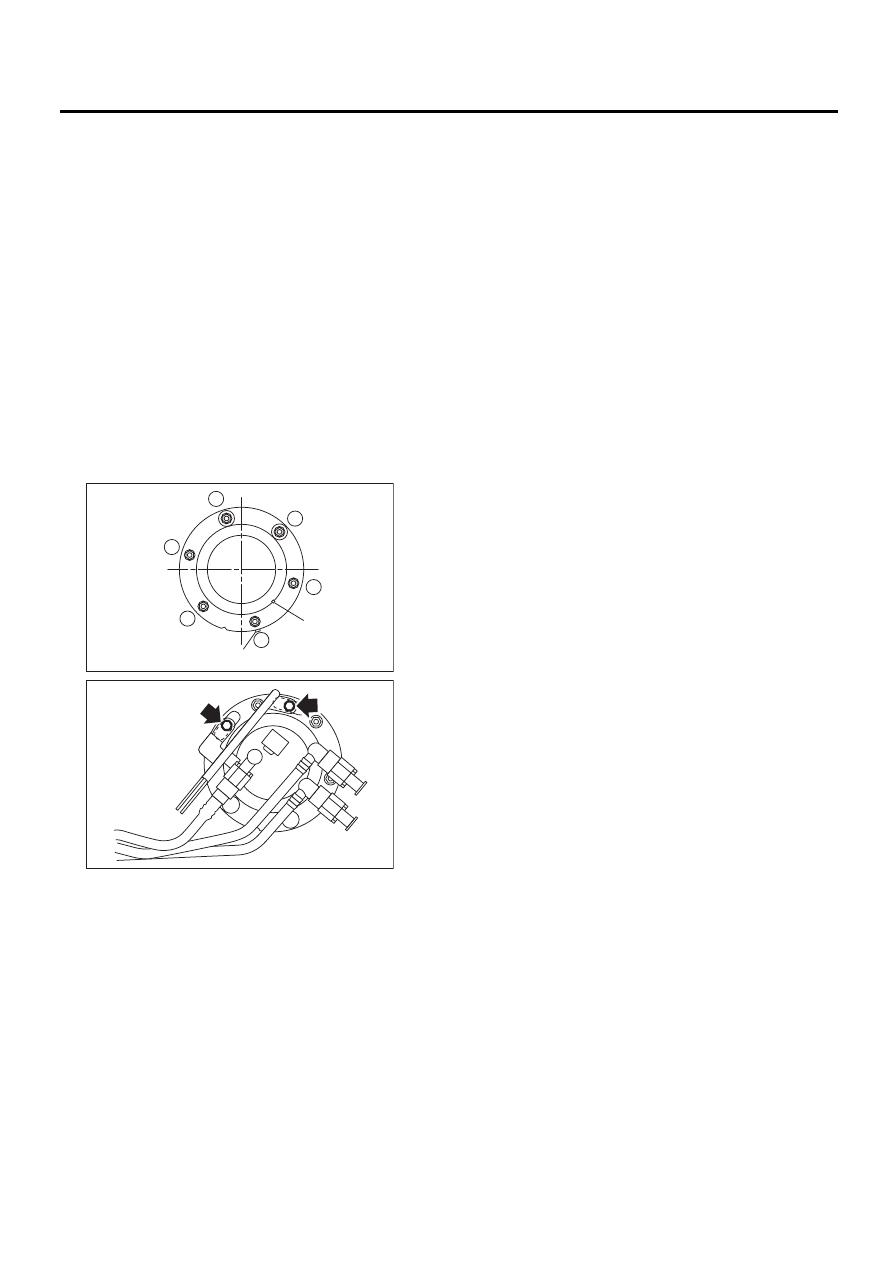

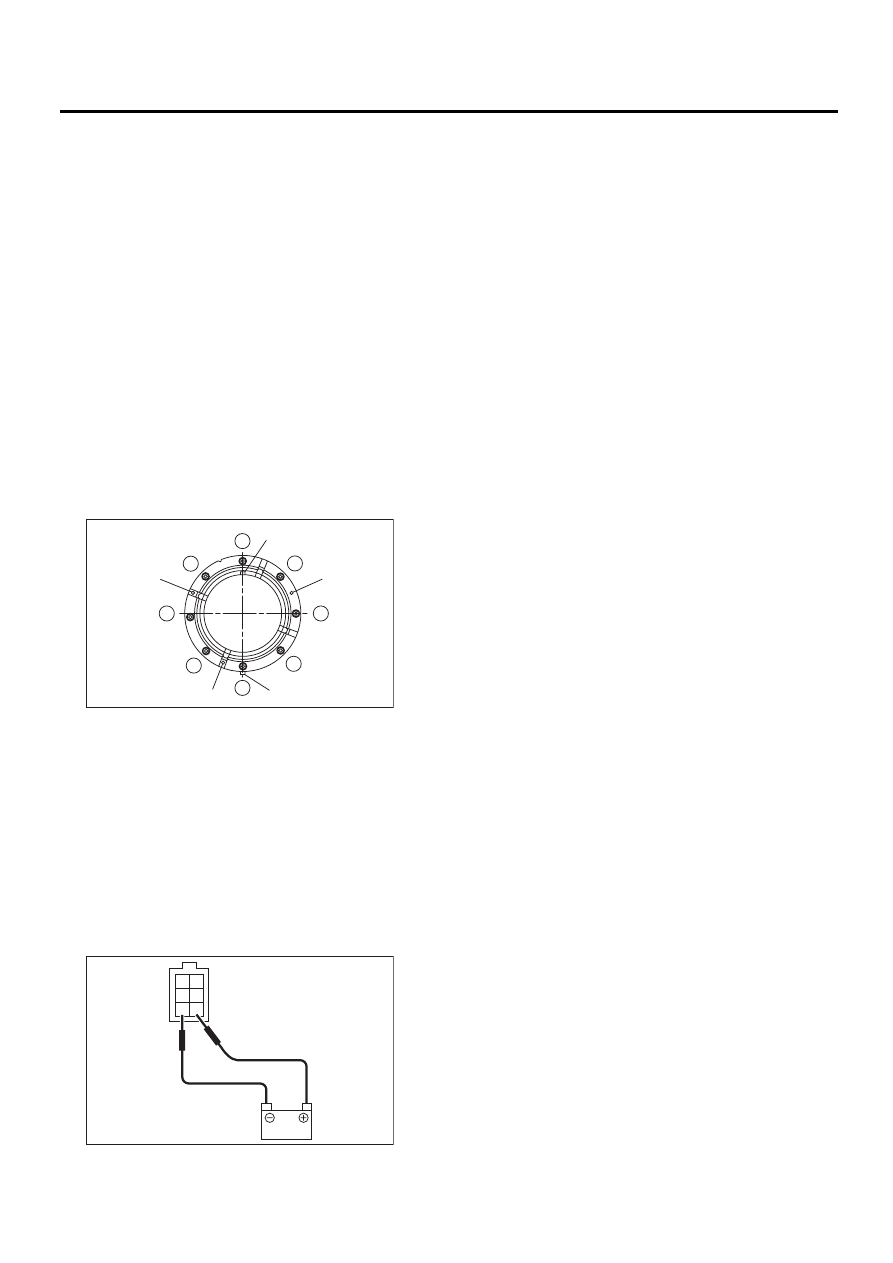

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• Производите установку таким образом, что-
бы выступ (A) прокладки был направлен в сто-
рону передней части автомобиля.
• Вставьте выступ (B) прокладки в верхнюю
пластину. (3 места)
• Совместите выступ (C) узла топливного на-
соса с вырезом на верхней пластине.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку и фиксатор.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

C: ПРОВЕРКА

Подсоедините провода к клеммам разъема топ-
ливного насоса и подайте питание от аккуму-
лятора, чтобы убедиться, что насос работает.

ВНИМАНИЕ:
• Насухо вытрите топливо.
• Держите аккумулятор как можно дальше
от топливного насоса.
• Обязательно подавайте и отключайте пи-
тание только со стороны аккумулятора.
• Не допускайте продолжительной работы
топливного насоса в холостом режиме.

FU-02835

1

2

3

4

5

6

7

8

(C)

(B)

(B)

(B)

(A)

2
4
6

1
3
5

FU-01330

FU(H4DOTC)-61

Датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

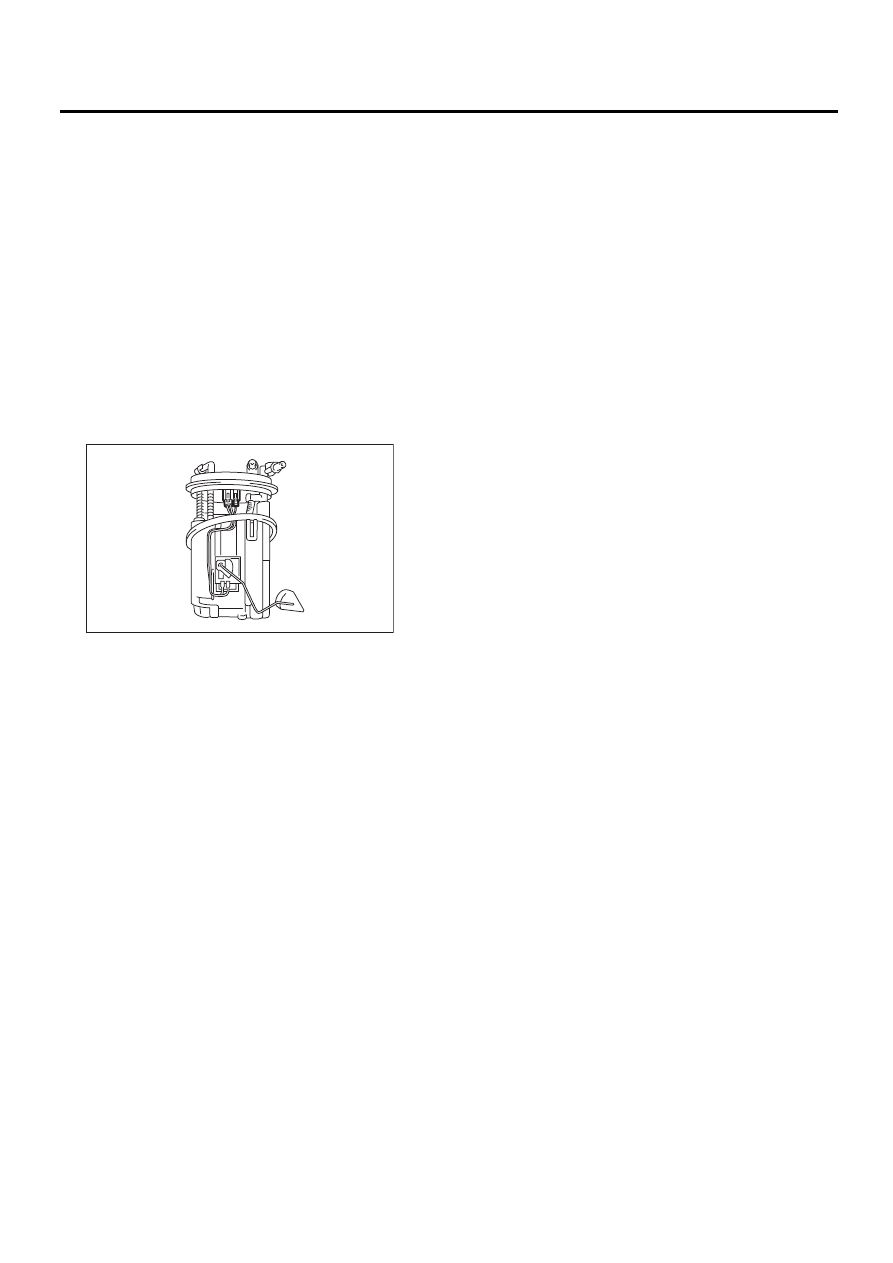

30.Датчик уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
Датчик уровня топлива встроен в узел топлив-
ного насоса.
1) Снимите узел топливного насоса. <См.
FU(H4DOTC)-59, СНЯТИЕ, Топливный насос.>
2) Отсоедините разъем от кронштейна топлив-
ного насоса.

3) Снимите датчик уровня топлива.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

FU-01142

FU(H4DOTC)-62

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

31.Вспомогательный датчик

уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Если указатель уровня топлива показы-
вает, что топливный бак заполнен более
чем на 2/3, то чтобы не пролить топливо, пе-
ред началом работы необходимо слить топ-
ливо.

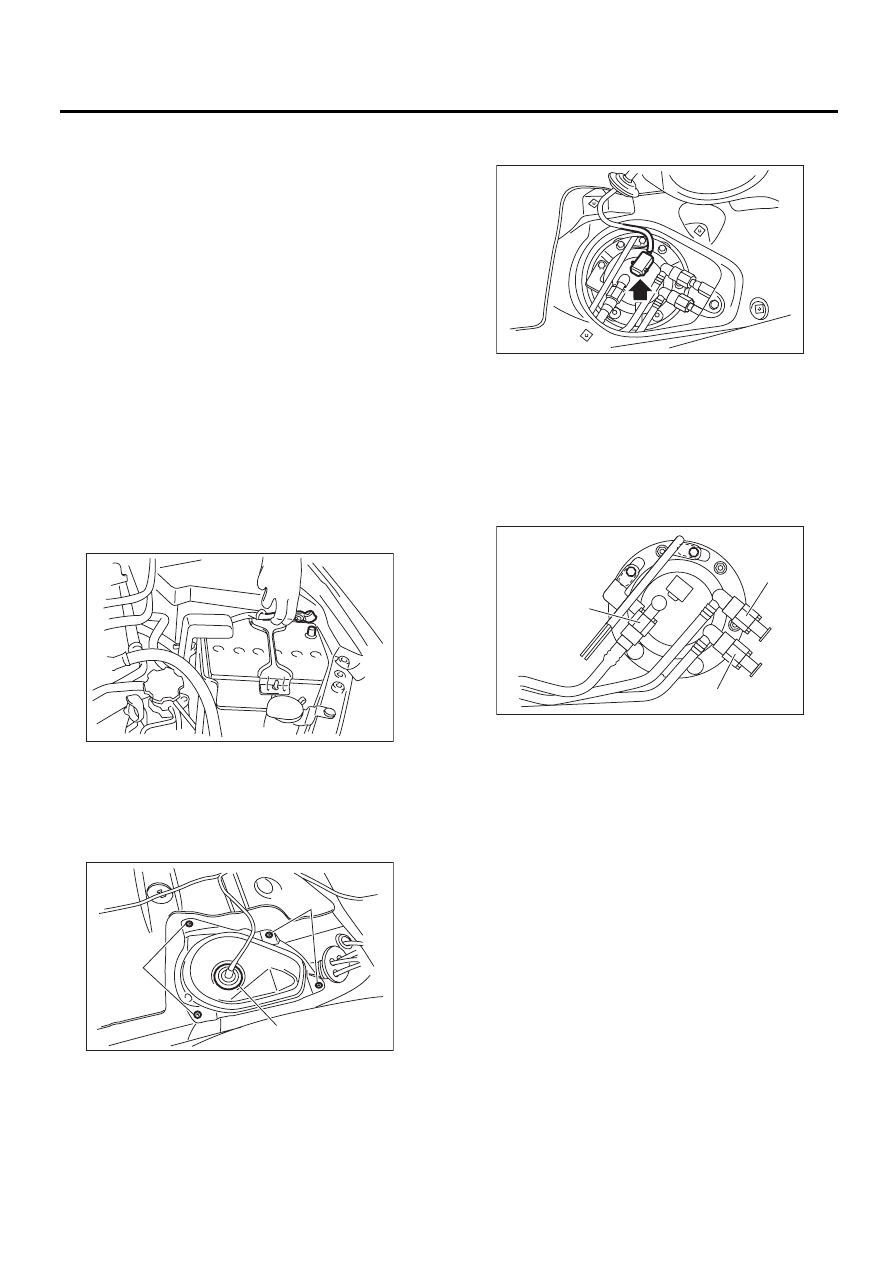

1) Снимите давление в топливной системе. <См.
FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Слейте топливо. <См. FU(H4DOTC)-49,
СЛИВ ТОПЛИВА (ПРИ ПОМОЩИ SUBARU
SELECT MONITOR), ПРОЦЕДУРА, Топливо.>
3) Отсоедините провод массы от аккумулятора.

4) Снимите заднее сиденье.
5) Снимите крышку сервисного отверстия.

(1) Отверните болт (А).
(2) Протолкните проходную изолирующую
втулку (В) вниз и снимите крышку сервисно-
го отверстия.

6) Отсоедините разъем от вспомогательного
датчика уровня топлива.

7) Отсоедините быстроразъемный соедини-
тель, а затем отсоедините трубку подачи топ-
лива, трубку возврата топлива и трубку струй-
ного насоса. <См. FU(H4DOTC)-66, СНЯТИЕ,
Магистрали подачи, возврата и отвода паров
топлива.>
8) Отверните гайки и болты, которые крепят
вспомогательный датчик уровня топлива к топ-
ливному баку.

9) Снимите вспомогательный датчик уровня
топлива.

IN-00203

FU-01126

(B)

(A)

(A)

(A) Трубка струйного насоса

(B) Трубка подачи топлива

(C) Трубка возврата топлива

FU-01143

FU-01144

(B)

(C)

(A)

FU(H4DOTC)-63

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• Установите выступ прокладки (A) в положе-
ние, показанное на рисунке.
• Совместите выступ (B) датчика подуровня
топлива с вырезом в верхней пластине датчи-
ка подуровня топлива.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

ПРИМЕЧАНИЕ:
Используйте новую прокладку и фиксатор.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,2 фунт-сила-фут)

FU-02836

1

6

5

2

4

3

(B)

(A)

FU-01146
