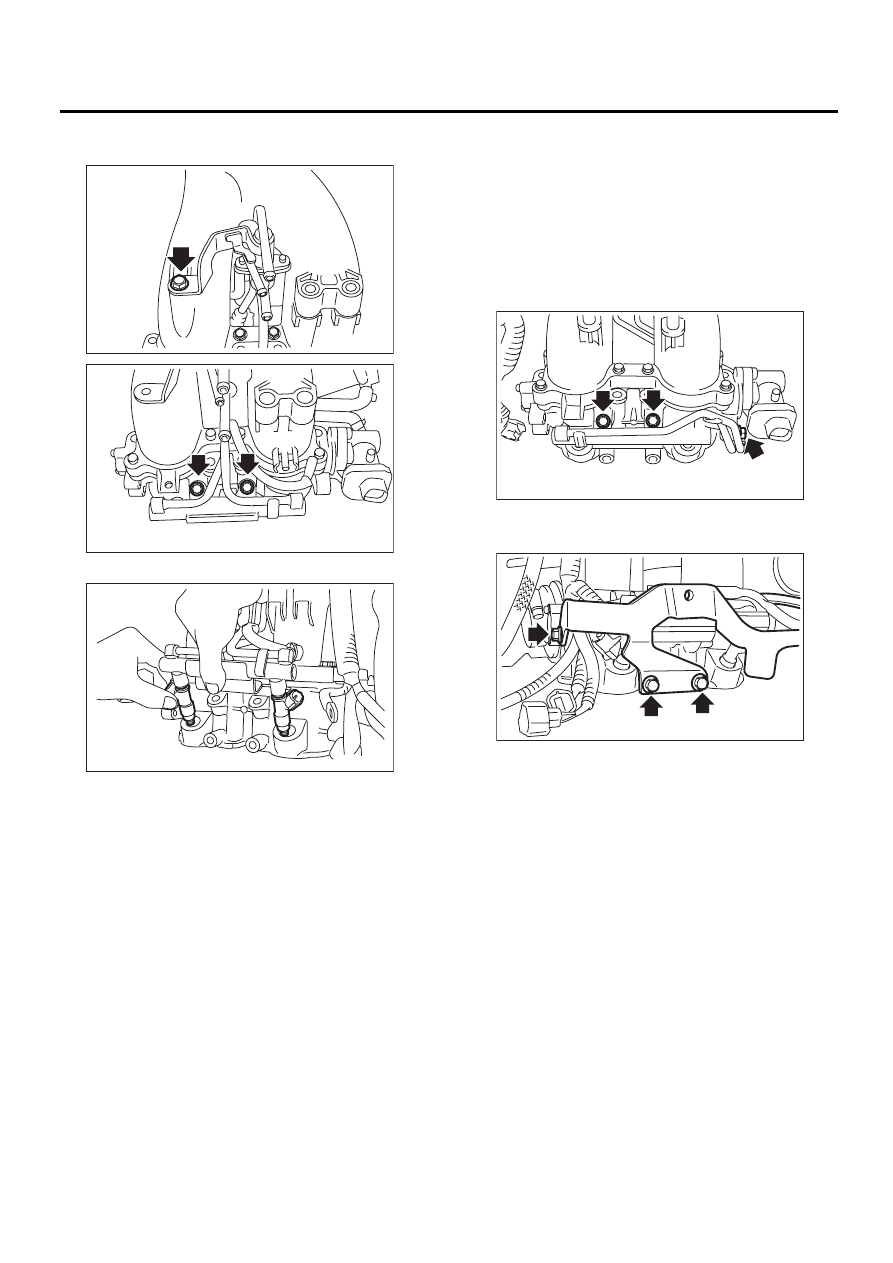

FU(H4DOTC)-32

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8) Отверните болт, который крепит трубку топ-
ливного инжектора к впускному коллектору.

9) Снимите топливный инжектор.

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

FU-03466

FU-03465

FU-03091

FU-03089

FU-03087

FU(H4DOTC)-33

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

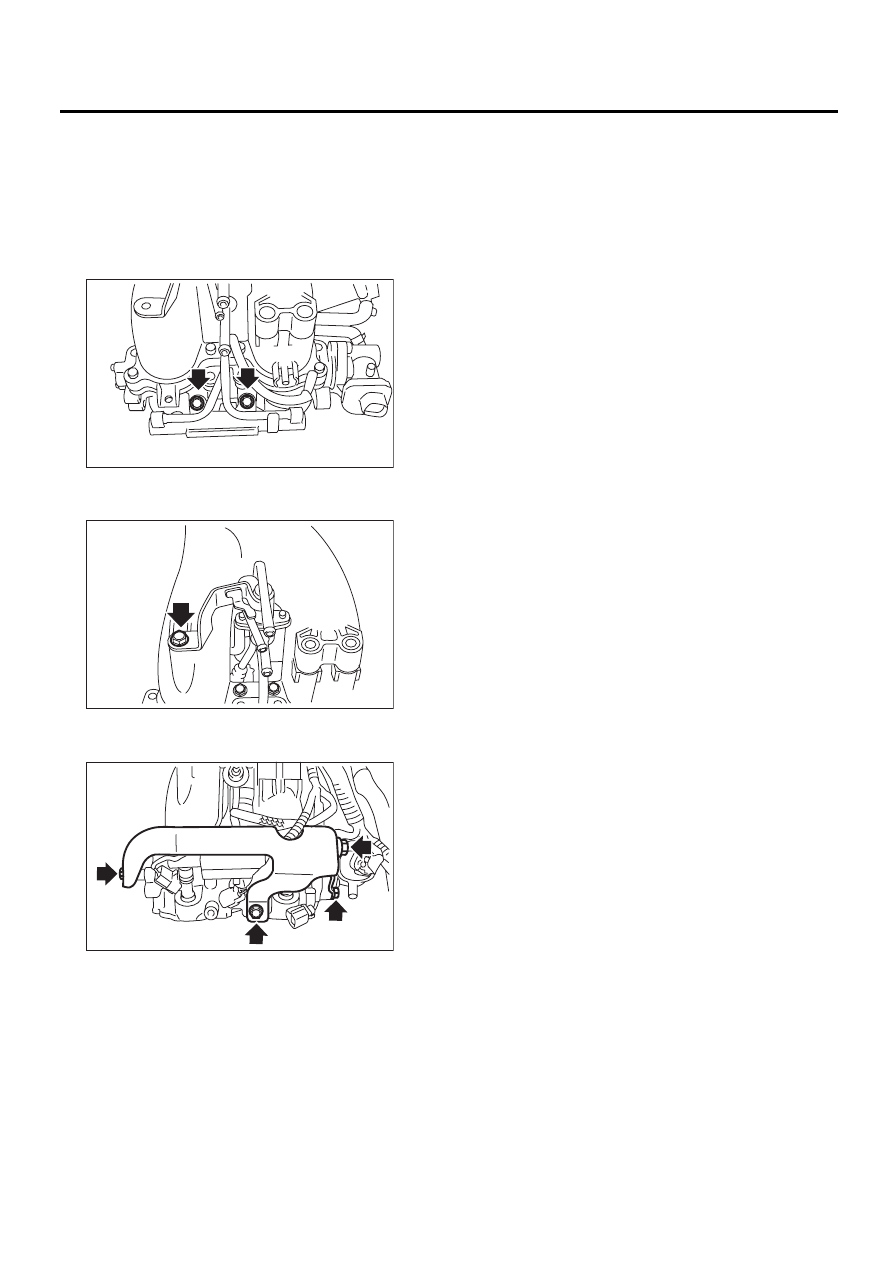

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

FU-03465

FU-03466

FU-03086

FU(H4DOTC)-34

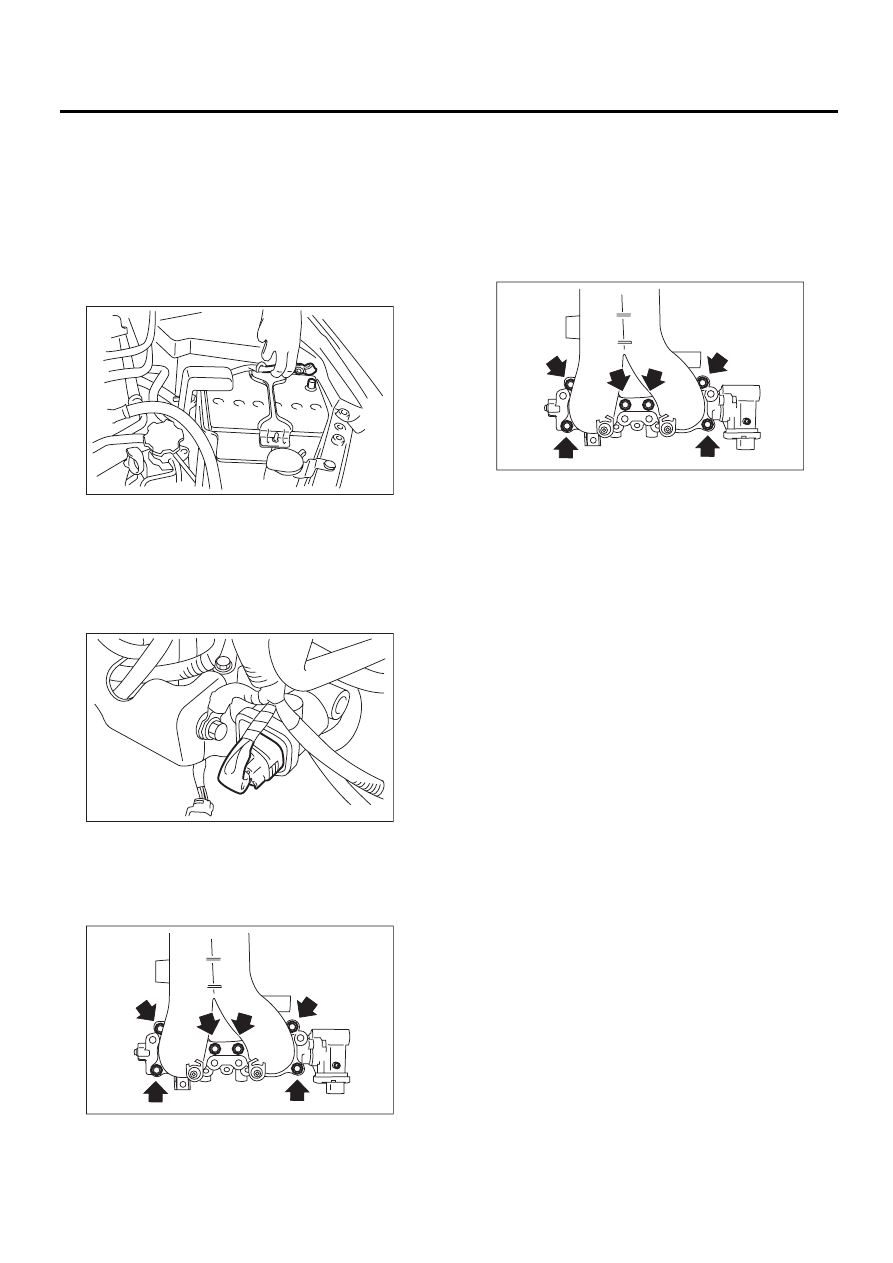

Узел клапана воздушного потока

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

12.Узел клапана воздушного

потока

A: СНЯТИЕ

1) Снимите давление в топливной системе. <См.
FU(H4DOTC)-49, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Откройте лючок заправочной горловины и
снимите крышку с горловины.
5) Снимите впускной коллектор.
<См. FU(H4DOTC)-13, СНЯТИЕ, Впускной кол-
лектор.>
6) Отсоедините разъем от узла клапана воз-
душного потока.

7) Снимите топливный инжектор.
<См. FU(H4DOTC)-31, СНЯТИЕ, Топливный ин-
жектор.>
8) Снимите с впускного коллектора узел кла-
пана воздушного потока.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

8,3 Нм (0,85 кгс-м, 6,1 фунт-сила-фут)

IN-00203

FU-03093

FU-03039

FU-03039

FU(H4DOTC)-35

Привод клапана воздушного потока

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

13.Привод клапана

воздушного потока

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Узел клапана воздушного потока не подлежит
разборке.
За процедурами снятия и установки обрати-
тесь к разделу “Узел клапана воздушного по-
тока”. <См. FU(H4DOTC)-34, СНЯТИЕ, Узел
клапана воздушного потока.>
<См. FU(H4DOTC)-34, УСТАНОВКА, Узел кла-
пана воздушного потока.>
