Subaru Legacy (2008 год). Руководство - часть 197
ME(H4DO)-4
Общие сведения

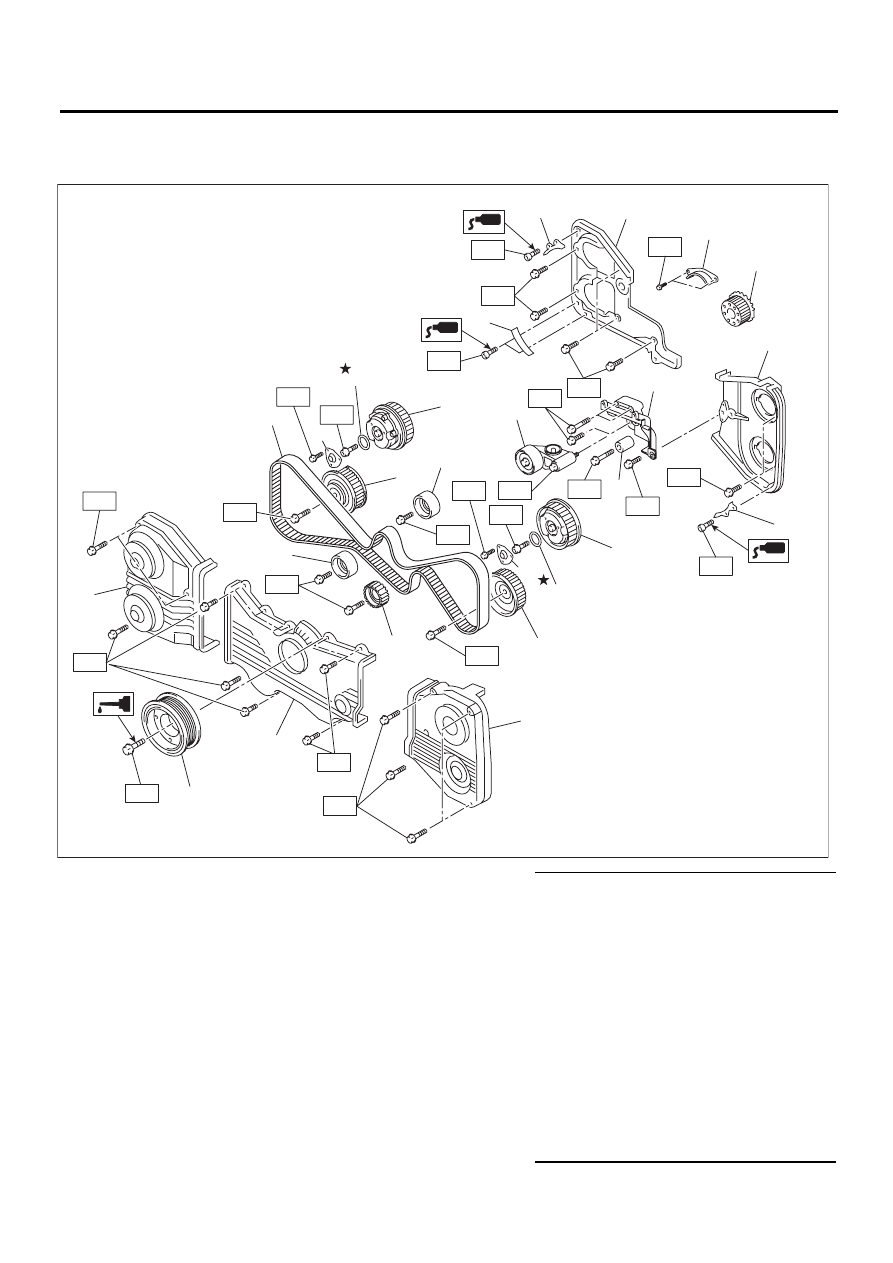

МЕХАНИЧЕСКАЯ ЧАСТЬ

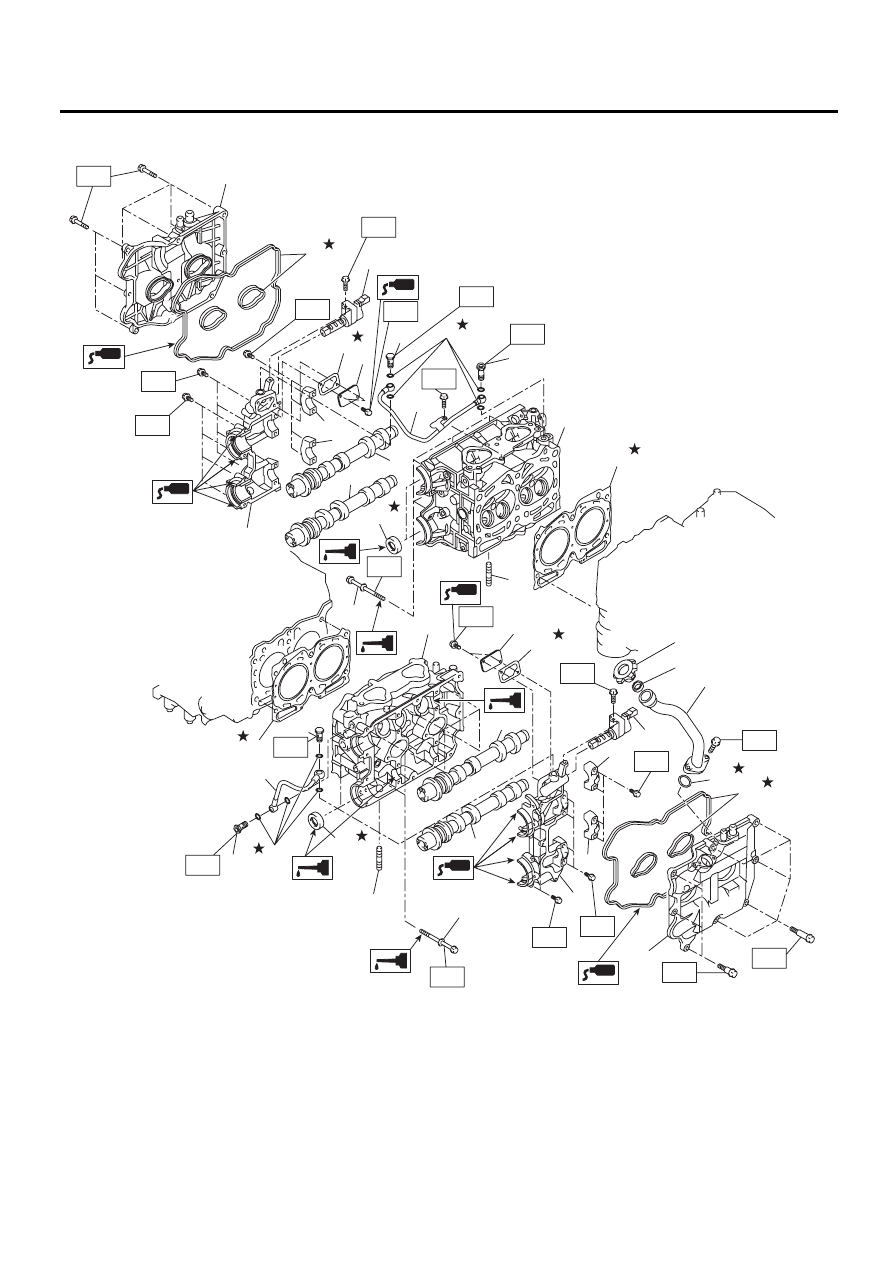

Толкатель
клапана
Внешний диаметр
мм (дюймы)
34,959 — 34,975 (1,3763 — 1,3770)
Внутренний диаметр (в головке
блока цилиндров)
мм (дюймы)
34,994 — 35,016 (1,3777 — 1,3786)
Зазор толкателя
мм
(дюймы)
Номиналь-
ное значение
0,019 — 0,057 (0,0007 — 0,0022)
Блок ци-
линдров
Предельное искривление повер-
хности (Поверхности, сопряжен-
ной с головкой блока цилиндров)
мм (дюймы)
0,025 (0,00098)
Предел шлифовки
мм (дюймы)
0,1 (0,004)
Номинальная высота
мм (дюймы)
201,0 (7,91)
Внутренний диаметр
цилиндра
мм
(дюймы)
Номиналь-
ное значение
A
92,005 — 92,015 (3,6222 — 3,6226)
B
91,995 — 92,005 (3,6219 — 3,6222)
Конусность
мм (дюймы)
Номиналь-
ное значение
0,015 (0,0006)
Отклонение от ок-
ружности
мм (дюймы)
Номиналь-
ное значение
0,010 (0,0004)
Поршневой зазор
мм (дюймы)
Номиналь-
ное значение
–0,010 — 0,010 (–0,00039 — 0,00039)
Предел расточки цилиндра (диаметр)
мм (дюймы)
До 92,505 (3,6419)
Поршень
Внешний
диаметр
мм
(дюй-
мы)
Номинальное значение
A
92,005 — 92,015 (3,6222 — 3,6226)
B
91,995 — 92,005 (3,6219 — 3,6222)
0,25 (0,0098) OS
92,245 — 92,265 (3,6317 — 3,6325)
0,50 (0,0197) OS
92,495 — 92,515 (3,6415 — 3,6423)
Поршне-
вой палец
Номинальный зазор между пор-
шнем и поршневым пальцем
мм (дюймы)
Номиналь-
ное значение
0,004 — 0,008 (0,0002 — 0,0003)
Температура посадки
Поршневой палец должен устанавливать-
ся в нужное положение большим пальцем
руки при температуре 20°C (68°F)
Поршне-
вое кольцо
Зазор замка
кольца
мм
(дюй-
мы)
Верхнее кольцо
Номиналь-
ное значение
0,20 — 0,35 (0,0079 — 0,0138)
Второе кольцо
Номиналь-
ное значение
0,40 — 0,50 (0,016 — 0,0197)
Маслосъемное кольцо
Номиналь-
ное значение
0,20 — 0,50 (0,0079 — 0,0197)
Зазор канав-
ки кольца
мм
(дюй-
мы)
Верхнее кольцо
Номиналь-
ное значение
0,04 — 0,08 (0,0016 — 0,0031)
Второе кольцо
Номиналь-
ное значение
0,030 — 0,070 (0,0012 — 0,0028)
Шатун
Изгиб или кручение на 100 мм
(3,94 дюйма) длины
мм (дюймы)
Предельное
значение
0,10 (0,0039)
Осевой люфт
мм (дюймы)
Номиналь-
ное значение
0,070 — 0,330 (0,0028 — 0,0130)
Вкладыш
подшипни-
ка большой
головки
шатуна
Масляный зазор
мм (дюймы)
Номиналь-
ное значение
0,016 — 0,044 (0,00063 — 0,0017)
Размер вкладыша
(Толщина в центре)
мм (дюй-
мы)
Номинальное значение
1,492 — 1,501 (0,0587 — 0,0591)
0,03 (0,0012) US
1,510 — 1,513 (0,0594 — 0,0596)
0,05 (0,0020) US
1,520 — 1,523 (0,0599 — 0,0600)
0,25 (0,0098) US
1,620 — 1,623 (0,0638 — 0,0639)
Втулка ма-
лой голо-
вки
Зазор между поршневым пальцем
и втулкой
мм (дюймы)
Номиналь-
ное значение
0 — 0,022 (0 — 0,0009)
