EN(H4SO)(diag)-90
Диагностика неисправностей при запуске двигателя
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
5
ПРОВЕРКА ВХОДНОГО СИГНАЛА УЗЛА
КАТУШКИ И МОДУЛЯ ЗАЖИГАНИЯ.
1) Отсоедините разъем от узла катушки и
модуля зажигания.
2) Проверьте, синхронизировано ли измене-
ние напряжения с оборотами двигателя при
его прокручивании, отслеживая напряжение
между разъемом узла катушки и модуля за-
жигания и массой двигателя.
Разъем и клемма
(E12) № 1 (+) — Масса двигателя (–):
(E12) № 4 (+) — Масса двигателя (–):
Составляет ли изменение
напряжения 10 В или бо-
лее?
Переходите к шагу
6.
Замените узел катуш-
ки и модуль зажига-
ния. <См. IG(H4SO)-7,
Узел катушки и модуль
зажигания.>
6
ПОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ
ECM И РАЗЪЕМОМ УЗЛА КАТУШКИ И МО-
ДУЛЯ ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Отсоедините разъем от узла катушки и
модуля зажигания.
4) Измерьте сопротивление между разъ-
емом ECM и разъемом узла катушки и модуля
зажигания.
Разъем и клемма
(B137) № 18 — (E12) № 1:
(B137) № 19 — (E12) № 4:
Сопротивление составля-
ет менее 1 Ом?
Переходите к шагу
7.
Устраните неисправ-
ность в проводке и
разъеме.
ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между разъемом
ECM и разъемом узла
катушки и модуля за-
жигания
• Плохой контакт в со-
единительном разъ-
еме
7
ПОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ
ECM И РАЗЪЕМОМ УЗЛА КАТУШКИ И МО-
ДУЛЯ ЗАЖИГАНИЯ.
Измерьте сопротивление в проводке между
разъемом ECM и массой двигателя.
Разъем и клемма:
(B137) № 18 — Масса двигателя:
(B137) № 19 — Масса двигателя:
Сопротивление составля-
ет 1 МОм или более?
Переходите к шагу
8.
Устраните короткое
замыкание на массу в
проводке между разъ-
емом ECM и разъемом
узла катушки и модуля
зажигания
8
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM.
Обнаружен ли плохой
контакт в разъеме ECM?
Устраните плохой
контакт в разъеме
ECM.

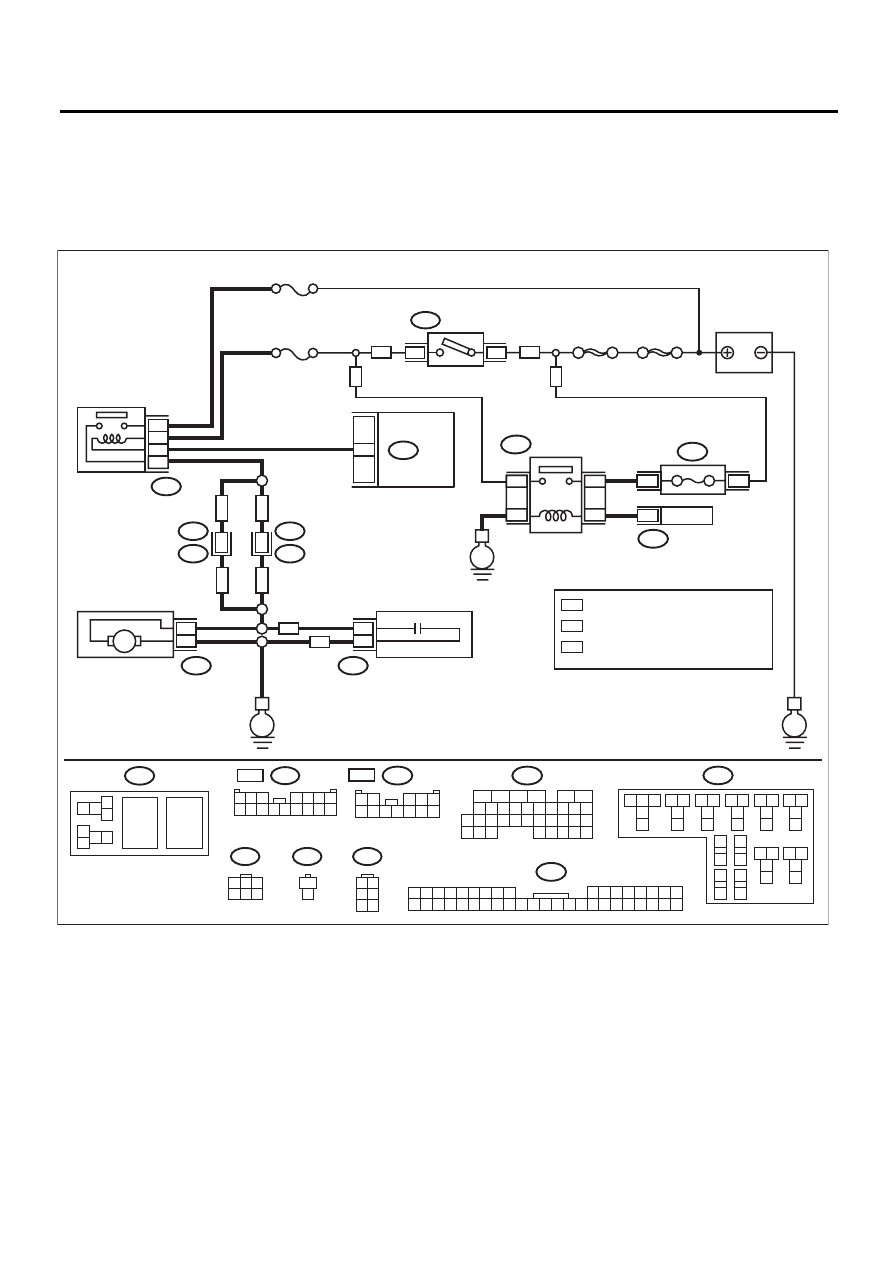

Проверьте цепь топ-
ливного насоса. <См.
EN(H4SO)(diag)-91,
ЦЕПЬ ТОПЛИВНОГО
НАСОСА, Диагностика
неисправностей при
запуске двигателя.>
Шаг
Проверка
Да
Нет
