EN(H4SO)(diag)-70

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СОСТОЯНИЯ КОНТРОЛЬ-
НОЙ ЛАМПЫ ОБНАРУЖЕНИЯ НЕИС-
ПРАВНОСТИ.
1) Переведите выключатель зажигания в
положение OFF.
2) Разъедините разъем режима поставки
(тестового режима).
3) Переведите выключатель зажигания в
положение ON. (двигатель выключен)

Горит ли контрольная лампа
обнаружения неисправнос-
ти?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в цепи контроль-
ной лампы обнаруже-
ния неисправности.
<См. EN(H4SO)(diag)-
66, КОНТРОЛЬНАЯ
ЛАМПА ОБНАРУЖЕ-
НИЯ НЕИСПРАВНОС-
ТИ НЕ ВКЛЮЧАЕТСЯ,
Контрольная лампа об-
наружения неисправ-
ности.>

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИ-
НАЦИЕЙ ПРИБОРОВ И РАЗЪЕМОМ ECM.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в
положение ON.

Горит ли контрольная лампа
обнаружения неисправнос-
ти?

Устраните корот-
кое замыкание в
цепи между ком-
бинацией прибо-
ров и разъемом
ECM.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪ-
ЕМОМ РЕЖИМА ПОСТАВКИ (ТЕСТОВОГО
РЕЖИМА) И ECM.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке
между разъемом режима поставки (тесто-
вого режима) и ECM.

Разъем и клемма

(B75) № 1 — (B136) № 6:
(B135) № 27 — (B76) № 1:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между разъемом
режима поставки (тес-
тового режима) и ECM.
• Плохой контакт в со-
единительном разъ-
еме

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM.

Обнаружен ли плохой кон-
такт в разъеме ECM?

Устраните пло-
хой контакт в
разъеме ECM.

Замените ECM. <См.
FU(H4SO)-36, Блок уп-
равления двигателем
(ECM).>

EN(H4SO)(diag)-71

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

F: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

ПРОДОЛЖАЕТ МИГАТЬ

ДИАГНОЗ:
Короткое замыкание в цепи разъема режима поставки (тестового режима).
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Контрольная лампа обнаружения неисправности мигает при отключенном разъеме режима постав-
ки (тестового режима).

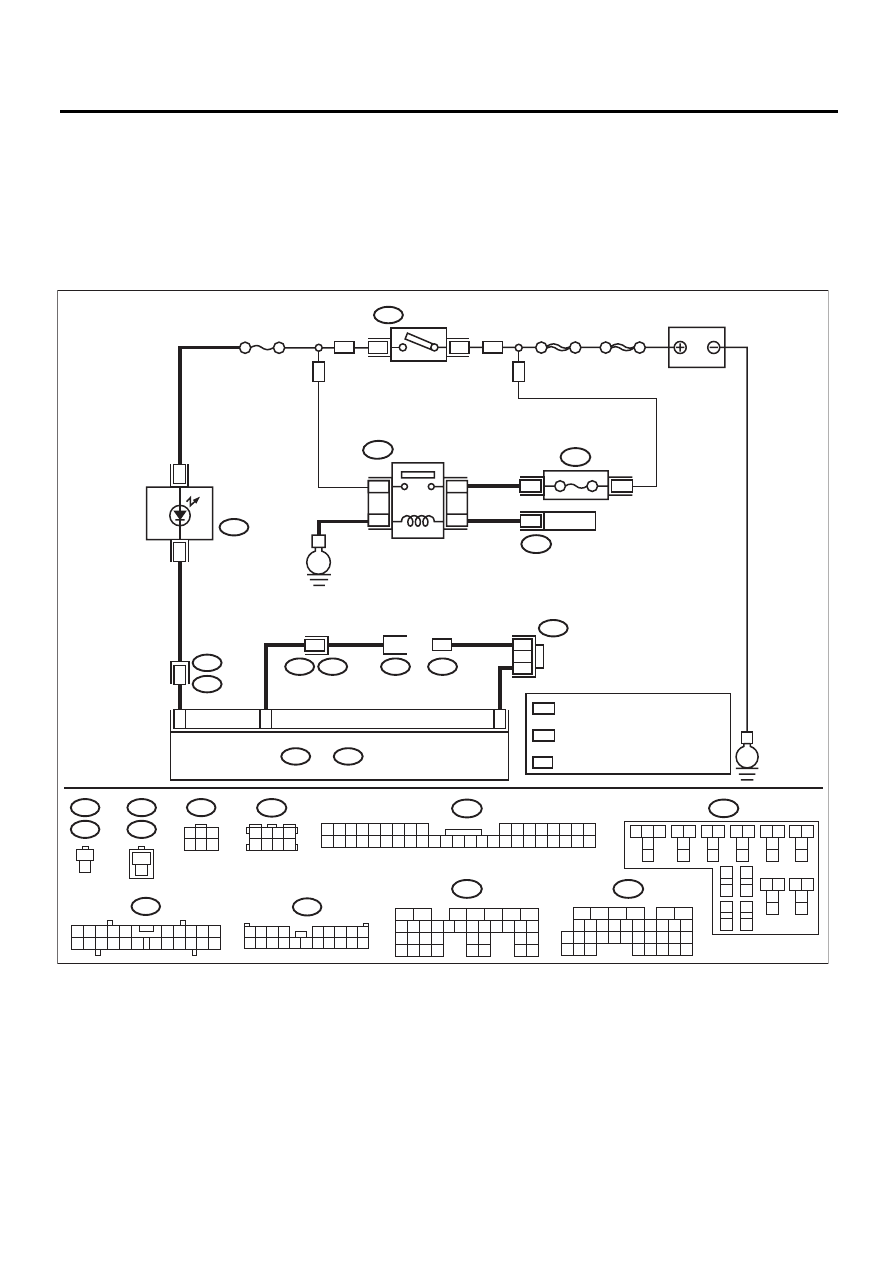

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06312

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

i10

16

3

E

No.5

B76

B75

B368

B369

B135

B:

C1

1

C6

8

1

B122

*

1

i3

B38

B136

C:

*

B72

B75

B368

1
2

B76

B135

B136

B:

C:

1

3

4 5 6

2

i10

B38

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

1 2 3 4
5 6 7 8

B122

B369

1
2

1

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B27

*

B425

8

6 7

13

12

10 11

17

16

14 15

21

28

29

20

18 19

9

4

1 2 3

5

25

24

22 23

37

36

34 35

41

40

38 39

32

33

26

27

30

31

B420

1 2 3 4 5 6 7 8 9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

E

SBF-6

ГЛАВНЫЙ SBF

3

1

B72

OP

OP

WP

WP

35

37

36

34

B425

B425

B420

27

26

34

OP

WP

С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

КОМБИНАЦИЯ
ПРИБОРОВ

ВСПОМОГАТЕЛЬНЫЙ РАЗЪЕМ

ТЕСТОВОГО РЕЖИМА

РАЗЪЕМ РЕЖИМА

ПОСТАВКИ

(ТЕСТОВОГО РЕЖИМА)

ECM

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ
ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

 :

 :

 :

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

EN(H4SO)(diag)-72

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗЪЕМА РЕЖИМА ПОСТАВ-
КИ (ТЕСТОВОГО РЕЖИМА).
1) Разъедините разъем режима поставки
(тестового режима).
2) Переведите выключатель зажигания в
положение ON.

Мигает ли контрольная лам-
па обнаружения неисправ-
ности?

Переходите к ша-
гу 2.

Система в норме.

ПРИМЕЧАНИЕ:
Контрольная лампа об-
наружения неисправ-
ности мигает при под-
ключенном разъеме
режима поставки (тес-
тового режима).

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪ-
ЕМОМ ECM И КЛЕММОЙ МАССЫ КУЗОВА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке
между разъемом ECM и массой кузова.

Разъем и клемма

(B135) № 27 — Масса кузова:

Сопротивление составляет 1
МОм или более?

Замените ECM.
<См. FU(H4SO)-
36, Блок управле-
ния двигателем
(ECM).>

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом режима
поставки (тестового
режима).

EN(H4SO)(diag)-73

Диагностика неисправностей при запуске двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

17.Диагностика неисправностей при запуске двигателя

A: ПРОЦЕДУРА

1. Проверьте количество топлива.

↓

2. Проверьте цепь электродвигателя стартера. <См. EN(H4SO)(diag)-74, ЦЕПЬ ЭЛЕКТРОДВИГАТЕЛЯ СТАРТЕРА, Диа-
гностика неисправностей при запуске двигателя.>

↓

3. Проверьте цепи питания и массы ECM. <См. EN(H4SO)(diag)-86, ПРОВЕРКА ЦЕПЕЙ ПИТАНИЯ И МАССЫ БЛОКА УП-
РАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM), Диагностика неисправностей при запуске двигателя.>

↓

4. Проверьте систему управления зажиганием. <См. EN(H4SO)(diag)-88, СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ, Диа-
гностика неисправностей при запуске двигателя.>

↓

5. Проверьте цепь топливного насоса. <См. EN(H4SO)(diag)-91, ЦЕПЬ ТОПЛИВНОГО НАСОСА, Диагностика неисправ-
ностей при запуске двигателя.>

↓

6. Проверьте цепь топливного инжектора. <См. EN(H4SO)(diag)-94, ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА, Диагностика не-
исправностей при запуске двигателя.>
