Subaru Legacy (2008 год). Руководство - часть 129

EN(H4SO)(diag)-66

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ ВКЛЮЧАЕТСЯ

ДИАГНОЗ:
Разрыв или короткое замыкание в цепи контрольной лампы обнаружения неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Когда выключатель зажигания находится в положении ON (двигатель выключен), контрольная лам-
па обнаружения неисправности не включается.

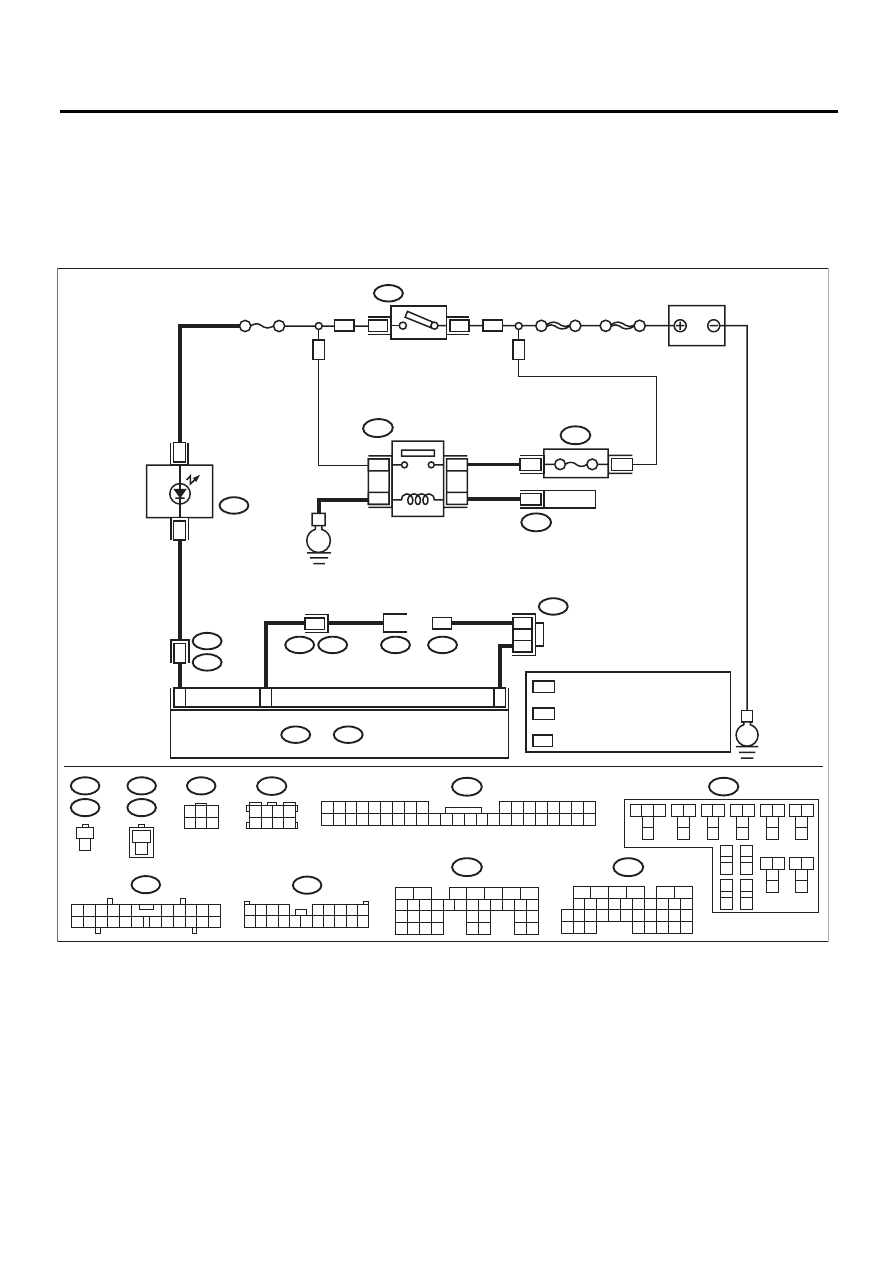

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06311

1

3

4 5 6

2

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

SBF-6

ГЛАВНЫЙ SBF

3

1

B72

E

No.5

i10

3

i3

B38

8

16

B136

11

B72

B136

i10

B38

B425

8

6 7

13

12

10 11

17

16

14 15

21

28

29

20

18 19

9

4

1 2 3

5

25

24

22 23

37

36

34 35

41

40

38 39

32

33

26

27

30

31

B420

1 2 3 4 5 6 7 8 9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

OP

OP

WP

WP

35

37

36

34

B425

B420

27

26

34

E

OP

WP

B425

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ
ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

КОМБИНАЦИЯ
ПРИБОРОВ

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

ECM

 : БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

 : С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

EN(H4SO)(diag)-67

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ
ECM.
1) Переведите выключатель зажигания в
положение ON.
2) Измерьте напряжение между разъемом
ECM и массой кузова.

Разъем и клемма

(B136) № 11 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Переходите к шагу 4. Переходите к шагу 2.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте соединение, встряхнув или по-
тянув разъем ECM и жгут проводки.

Горит ли контрольная
лампа обнаружения неис-
правности?

Устраните плохой
контакт в разъеме
ECM.

Переходите к шагу 3.

3

ПРОВЕРКА РАЗЪЕМА ECM.
Проверьте соединение разъема ECM.

Правильно ли подсоеди-
нен разъем ECM?

Замените ECM. <См.
FU(H4SO)-36, Блок
управления двигате-
лем (ECM).>

Исправьте соединение
разъема ECM.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИ-
НАЦИЕЙ ПРИБОРОВ И РАЗЪЕМОМ ECM.
1) Переведите выключатель зажигания в
положение OFF.
2) Снимите комбинацию приборов. <См.
IDI-26, Комбинация приборов.>
3) Отсоедините разъемы от ECM и от ком-
бинации приборов.
4) Измерьте сопротивление в проводке
между разъемом ECM и разъемом комбина-
ции приборов.

Разъем и клемма

(B136) № 11 — (i10) № 16:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к шагу 5. Устраните неисправ-

ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между разъемом
ECM и разъемом комби-
нации приборов
• Плохой контакт в со-
единительном разъеме

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме комбинации
приборов.

Обнаружен ли плохой
контакт в разъеме ком-
бинации приборов?

Устраните плохой
контакт в разъеме
комбинации прибо-
ров.

Переходите к шагу 6.

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИ-
НАЦИЕЙ ПРИБОРОВ И РАЗЪЕМОМ ВЫ-
КЛЮЧАТЕЛЯ ЗАЖИГАНИЯ.
1) Переведите выключатель зажигания в
положение ON.
2) Измерьте напряжение между разъемом
комбинации приборов и массой кузова.

Разъем и клемма

(i10) № 3 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Замените узел кор-
пуса приборов ком-
бинации приборов.
<См. IDI-26, Комби-
нация приборов.>

Проверьте и исправь-
те, если необходимо,
следующее.

ПРИМЕЧАНИЕ:
• Перегорел предохра-
нитель (№ 5)
• Разрыв цепи или ко-
роткое замыкание в
проводке между пре-
дохранителем (№ 5) и
клеммой аккумулятора
• Плохой контакт в
разъеме выключателя
зажигания

EN(H4SO)(diag)-68

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ ВЫКЛЮЧАЕТСЯ

ДИАГНОЗ:
Короткое замыкание в цепи контрольной лампы обнаружения неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Несмотря на то, что при работающем двигателе контрольная лампа обнаружения неисправности го-
рит, на дисплее Subaru Select Monitor КДН не отображаются.

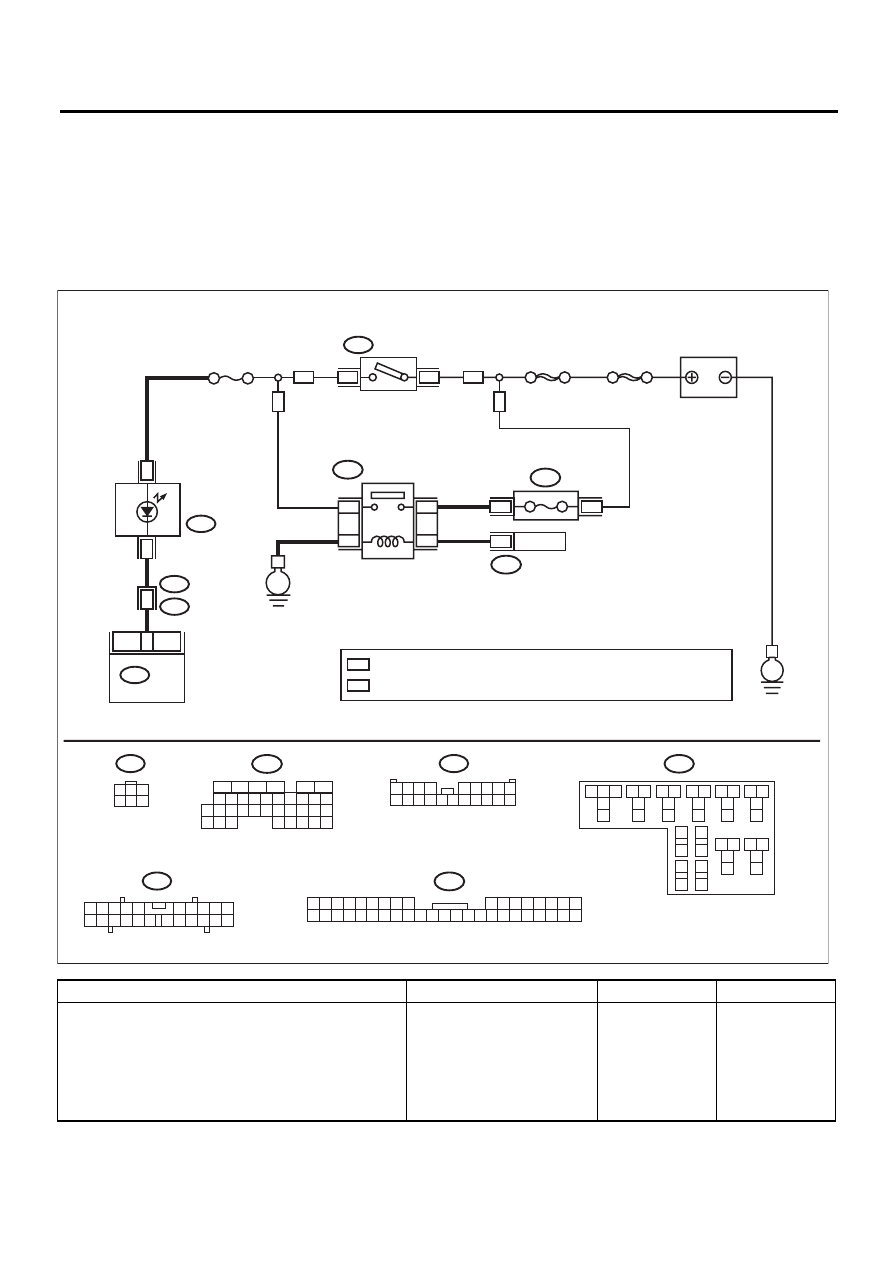

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ КОМБИ-
НАЦИЕЙ ПРИБОРОВ И РАЗЪЕМОМ ECM.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в
положение ON.

Горит ли контрольная лампа
обнаружения неисправнос-
ти?

Устраните корот-
кое замыкание в
цепи между ком-
бинацией прибо-
ров и разъемом
ECM.

Замените ECM.
<См. FU(H4SO)-
36, Блок управле-
ния двигателем
(ECM).>

EN-06311

1

3

4 5 6

2

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

SBF-6

ГЛАВНЫЙ SBF

3

1

B72

E

No.5

i10

3

i3

B38

8

16

B136

11

B72

B136

i10

B38

B425

8

6 7

13

12

10 11

17

16

14 15

21

28

29

20

18 19

9

4

1 2 3

5

25

24

22 23

37

36

34 35

41

40

38 39

32

33

26

27

30

31

B420

1 2 3 4 5 6 7 8 9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

OP

OP

WP

WP

35

37

36

34

B425

B420

27

26

34

E

OP

WP

B425

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ
ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

КОМБИНАЦИЯ
ПРИБОРОВ

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

ECM

 : БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

 : С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

EN(H4SO)(diag)-69

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

E: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ НЕ МИГАЕТ

ДИАГНОЗ:
• Разрыв или короткое замыкание в цепи контрольной лампы обнаружения неисправности.
• Разрыв в цепи разъема режима поставки (тестового режима).
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Контрольная лампа обнаружения неисправности не мигает во время режима проверки.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
