WI-448

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

63.Задний жгут проводов

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

R1

16

C-3

B97 Жгут проводов переборки (модель с левосторонним управлением)

12

C-3

B97 Жгут проводов переборки (модель с правосторонним управлением)

R2

16

B-2

B98 Жгут проводов переборки (модель с левосторонним управлением)

20

B-2

B98 Жгут проводов переборки (модель с правосторонним управлением)

R8

4

C-3

Датчик левого ремня безопасности

R9

3

C-4

Датчик открытия левой передней двери

R10

8

B-3

D22 Кабель правой задней двери

R12

3

B-3

Датчик открытия правой передней двери

R13

8

C-4

D28 Кабель левой задней двери

R16

3

B-4

Датчик открытия правой задней двери

R29

3

Черный

C-4

Задний датчик высоты автомобиля (система автоматической регулировки
уровня светового пучка фар)

R30

2

Серый

B-3

Звуковая сигнализация ремней безопасности

R41

4

C-3

Блок подогрева левого сиденья

R43

20

B-3

C1

Кабель-переходник (консоль)

R44

4

C-3

Блок подогрева правого сиденья

R50

16

B-2

B90 Жгут проводов переборки

R51

2

Черный

B-3

Лампа подсветки правого аксессуарного зеркальца

R52

3

B-3

Плафон освещения салона

R54

2

Черный

B-3

Лампа подсветки левого аксессуарного зеркальца

R55

10

Серый

B-3

Узел электродвигателя привода люка

R56

2

B-3

Фонарь точечной подсветки

R72

2

Серый

B-4

Датчик скорости правого заднего колеса системы ABS

R73

2

Серый

B-4

Датчик скорости левого заднего колеса системы ABS

R98

18

B-2

i53

Жгут проводов панели приборов

R99

8

C-3

i54 Жгут проводов панели приборов (модель с правосторонним управлением)

12

C-3

B99 Жгут проводов переборки (модель с левосторонним управлением)

R107

4

C-3

Датчик правого ремня безопасности

R109

4

Черный

B-2

Электропривод регулировки положений правого сиденья

R110

18

B-4

Усилитель аудиосистемы (McIntosh)

R128

5

B-3

Переключатель управления люком

R142

2

Черный

C-4

Конденсатор топливного насоса

R166

5

B-3

Предупреждающая лампа ремней безопасности

R167

18

C-3

i102 Жгут проводов панели приборов (модель с левосторонним управлением)

16

C-3

i102 Жгут проводов панели приборов (модель с правосторонним управлением)

R168

20

C-3

Блок предохранителей и реле (F/B) (модель с левосторонним управлением)

B-2

Блок предохранителей и реле (F/B) (модель с правосторонним управлением)

R187

5

Черный

B-3

Переключатель управления люком (переключатель наклона)

R188

4

Черный

C-3

Электропривод регулировки положений левого сиденья

: Белого или естественного цвета

WI-449

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

AB17

15

Желтый

C-2

Блок управления системой подушек безопасности (модели без бо-
ковых подушек безопасности)

24

Желтый

C-2

Блок управления системой подушек безопасности (модели с боко-
выми подушками безопасности)

AB18

15

Желтый

C-2

Блок управления системой подушек безопасности (модели без бо-
ковых подушек безопасности)

24

Желтый

C-2

Блок управления системой подушек безопасности (модели с боко-
выми подушками безопасности)

AB19

2

Желтый

C-3

AB20

Модуль левой боковой подушки безопасности (модели с боковыми
подушками безопасности)

AB21

2

Черный

C-4

Левый преднатяжитель

AB23

4

Желтый

C-4

Датчик левой боковой подушки безопасности

AB24

2

Желтый

B-2

AB25

Модуль правой боковой подушки безопасности (модели с боковы-
ми подушками безопасности)

AB26

2

Черный

B-3

Правый преднатяжитель

AB28

4

Желтый

B-3

Датчик правой боковой подушки безопасности

AB30

2

Оранжевый

B-3

Преднатяжитель поясной лямки правого ремня безопасности (мо-
дель с правосторонним управлением)

AB34

4

Желтый

B-3

Датчик правой подушки-шторки безопасности

AB42

4

C-3

Соединительный разъем экрана

: Белого или естественного цвета

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

C1

20

B-4

R43

Задний жгут проводов

C2

12

B-3

Выключатель подогрева сидений

C3

2

B-4

Задняя розетка электропитания вспомогательного оборудования
(в консоли)

C6

2

B-4

Подстаканник

C7

5

B-3

Селектор системы SI-DRIVE (консоль) и подстаканник

: Белого или естественного цвета

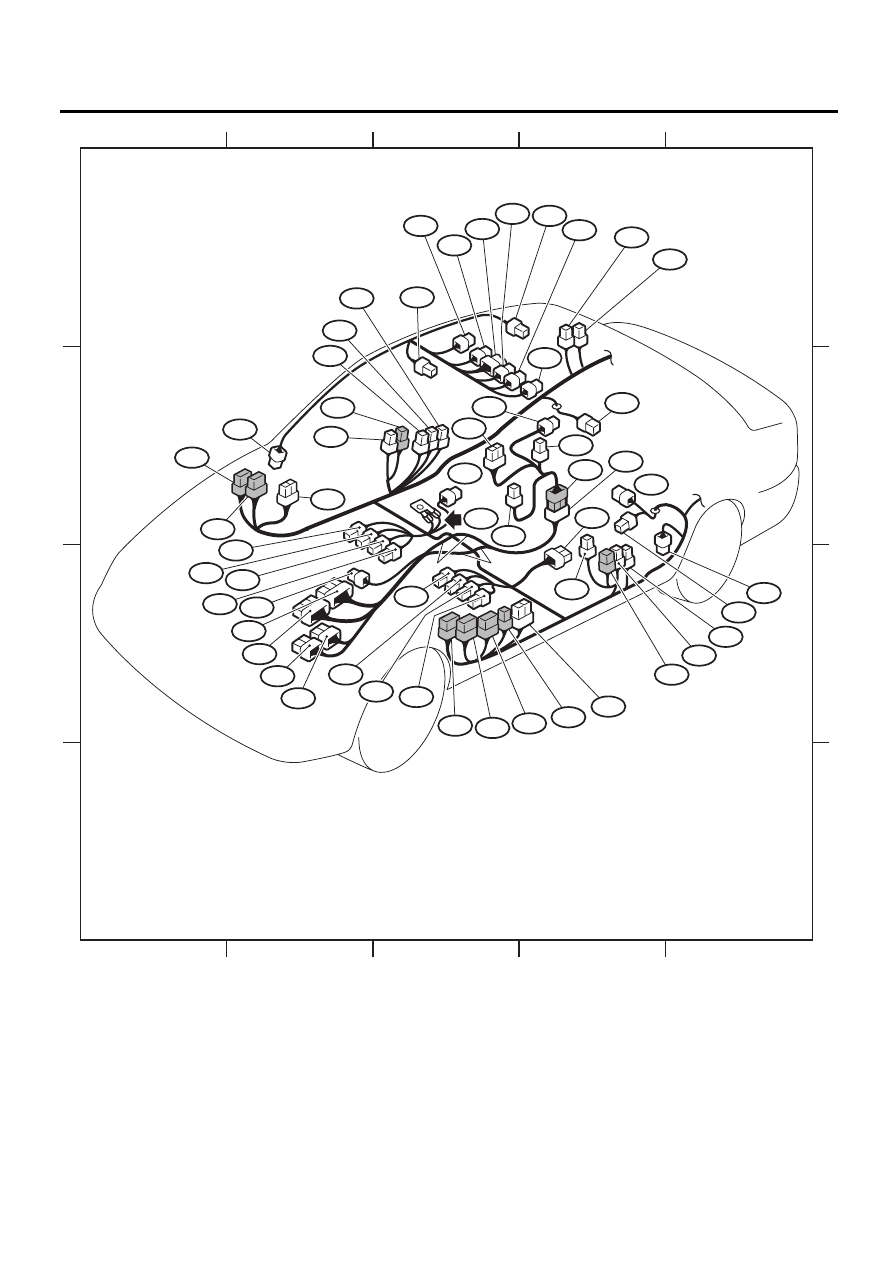

WI-450

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-17944

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

R50

R128

R56

R55

R73

R110

AB23

R30

R142

AB26

R166

AB30

AB28

R10

R51

R12

R9

R168

R13

R167

R54

AB21

R29

R187

R52

AB34

R16

R168

R98

R2

R72

*2

*2

*1

*4

*4

*3

*2

*2

*1

*1

AB24

R109

R107

R44

AB19

R8

R41

R188

AB42

AB18

AB17

AB17

*3

AB18

R1

R99

R99

*2

GB-8

R43

C7

C6

C1

C3

C2

*1 : МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ
*2 : МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ
*3 : БЕЗ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ
*4 : С БОКОВЫМИ ПОДУШКАМИ БЕЗОПАСНОСТИ

WI-451

Задний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

R1

16

C-3

B97

Жгут проводов переборки (модель с левосторонним управлением)

12

C-3

B97

Жгут проводов переборки (модель с правосторонним управлением)

R2

16

B-1

B98

Жгут проводов переборки (модель с левосторонним управлением)

20

B-1

B98

Жгут проводов переборки (модель с правосторонним управлением)

R8

4

C-2

Датчик левого ремня безопасности

R9

3

C-4

Датчик открытия левой передней двери

R10

8

B-2

D22

Кабель правой задней двери

R12

3

B-2

Датчик открытия правой передней двери

R13

8

C-4

D28

Кабель левой задней двери

R16

3

A-3

Датчик открытия правой задней двери

R29

3

Черный

B-4

Задний датчик высоты автомобиля (система автоматической регули-
ровки уровня светового пучка фар)

R30

2

Серый

B-3

Звуковая сигнализация ремней безопасности

R41

4

C-3

Блок подогрева левого сиденья

R43

20

B-4

C1

Кабель-переходник (консоль)

R44

4

C-2

Блок подогрева правого сиденья

R50

16

B-1

B90

Жгут проводов переборки

R51

2

Черный

A-2

Лампа подсветки правого аксессуарного зеркальца

R52

3

A-3

Плафон освещения салона

R54

2

Черный

B-3

Лампа подсветки левого аксессуарного зеркальца

R55

2

A-3

R74

Кабель люка крыши

R56

2

A-2

Фонарь точечной подсветки

R72

2

Серый

B-4

Датчик скорости правого заднего колеса системы ABS

R73

2

Серый

B-4

Датчик скорости левого заднего колеса системы ABS

R74

2

A-3

R55

Кабель крыши

R75

6

A-4

Узел электродвигателя привода люка

R98

18

B-1

i53

Жгут проводов панели приборов

R99

8

C-3

i54

Жгут проводов панели приборов (модель с правосторонним управлени-
ем)

12

C-3

B99

Жгут проводов переборки (модель с левосторонним управлением)

R107

4

C-2

Датчик правого ремня безопасности

R109

4

Черный

C-2

Электропривод регулировки положений правого сиденья

R110

18

C-3

Усилитель аудиосистемы (McIntosh)

R166

5

B-3

Предупреждающая лампа ремней безопасности

R167

18

C-3

i102

Жгут проводов панели приборов (модель с левосторонним управлени-
ем)

16

Жгут проводов панели приборов (модель с правосторонним управлени-
ем)

R168

20

C-3

Блок предохранителей и реле (F/B) (модель с левосторонним управле-
нием)

B-1

Блок предохранителей и реле (F/B) (модель с правосторонним управле-
нием)

R188

4

Черный

C-3

Электропривод регулировки положений левого сиденья

: Белого или естественного цвета
