Subaru Legacy (2008 год). Руководство - часть 1298

WI-444

Жгут проводов панели приборов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

62.Жгут проводов панели приборов

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

i1

28

B-1

B36

Жгут проводов переборки

i3

20

B-5

B38

i5

20

C-1

Блок предохранителей и реле (F/B)

i6

16

C-2

Переключатель дистанционного управления наружными зеркалами

i10

22

Зеленый

B-2

Комбинация приборов

i11

14

Зеленый

B-2

i22

4

B-3

Выключатель аварийной сигнализации

i23

2

B-4

Фонарь подсветки отделения для перчаток

i24

2

C-4

Переднее гнездо электропитания дополнительного электрического обо-
рудования (модели без системы запуска/остановки двигателя при помо-
щи кнопки)

4

C-4

Переднее гнездо электропитания дополнительного электрического обо-
рудования (модели с системой запуска/остановки двигателя при помощи
кнопки)

i26

14

C-4

Аудиосистема

i29

1

Черный

C-4

Масса кронштейна аудиосистемы

i39

8

C-1

Переключатель регулятора светового пучка фар

i50

10

B-4

Блок системы навигации (модель EH)

i51

2

B-5

Датчик солнечной нагрузки

i53

18

C-5

R98 Задний жгут проводов

i59

10

B-3

Часы

i76

25

C-1

D83 Кабель левой передней двери

i78

15

Синий

C-2

Кнопка

i79

6

C-2

Регулятор освещенности

i82

12

B-2

Соединительный разъем (Освещение и задний ход)

i83

12

B-2

i84

35

Серый

C-2

Центральный блок управления

i85

8

C-4

Аудиосистема

i86

20

C-4

Аудиосистема (модель EH)

i88

8

Черный

C-4

Панель управления кондиционером

i90

16

Черный

B-3

Видеомонитор (модель EH)

i91

20

Черный

B-4

Видеомонитор

i96

8

B-5

Блок управления системы дистанционного управления замками автомо-
биля

i97

12

B-5

Соединительный разъем массы

i98

12

B-5

i99

12

Черный

C-5

i100

12

Черный

C-5

i101

25

C-5

D84 Кабель правой передней двери

i102

18

C-1

R167 Задний жгут проводов

i106

4

B-2

Соединительный разъем CAN

i107

4

B-2

i126

12

Черный

B-3

Видеомонитор (кроме модели EH)

i144

24

C-3

Блок системы навигации (кроме модели EH)

i145

6

Зеленый

C-3

i146

2

Черный

B-1

Диод

: Белого или естественного цвета

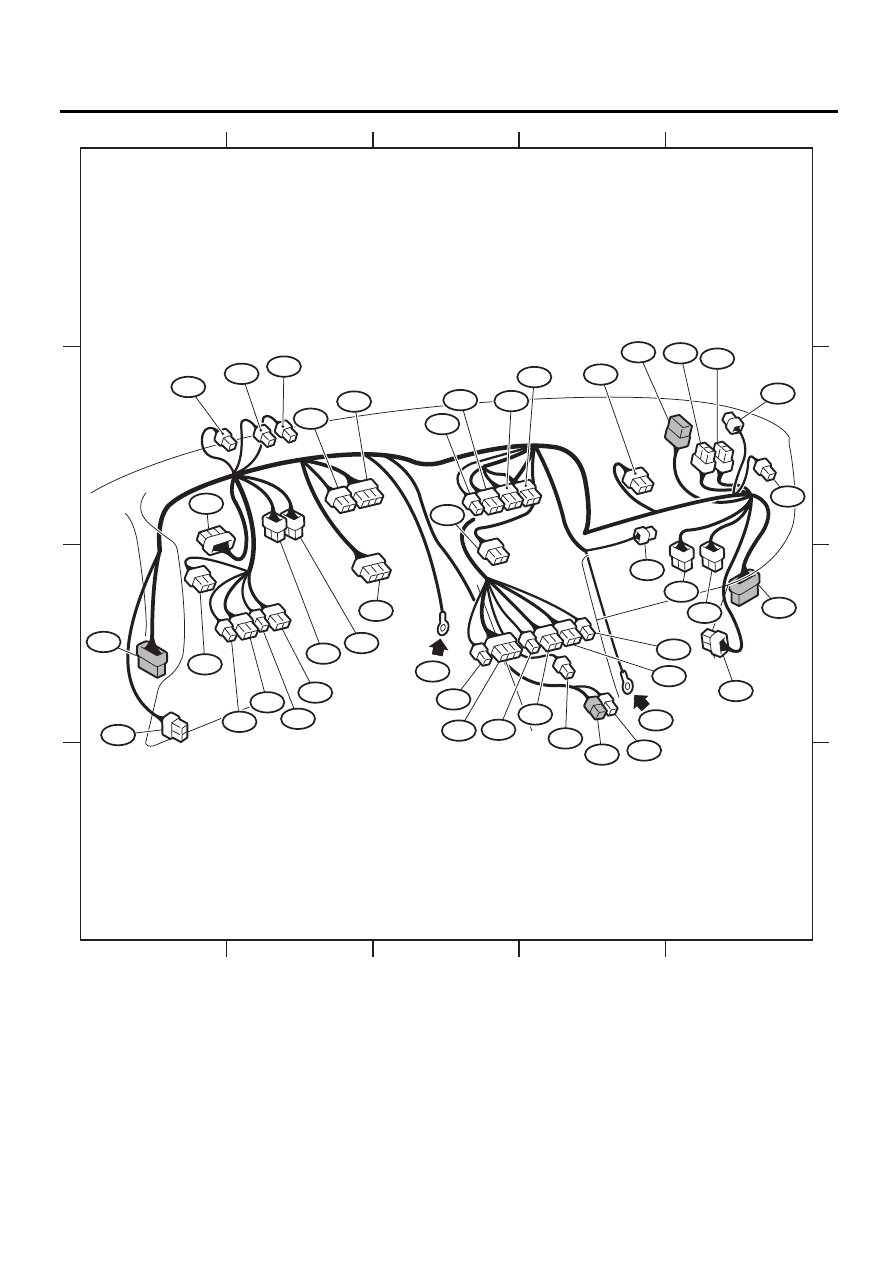

WI-445

Жгут проводов панели приборов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

i144

WI-17942

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

GR

GB-3

i96

i51

i98

i97

i3

i91

i90

i22

i10

i11

i83

i82

i59

i50

i101

i99

i24

i24

i85

i86

i29

i145

i84

i1

i5

i102

i78

i79

i6

i39

i100

i23

i88

i26

i53

i76

i107

i146

i106

i126

*2

*1

*1 : БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ
*2 : С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

WI-446

Жгут проводов панели приборов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

i1

28

C-5

B36

Жгут проводов переборки

i3

20

B-1

B38

i5

20

C-5

Блок предохранителей и реле (F/B)

i6

16

C-4

Переключатель дистанционного управления наружными зеркалами

i10

22

Зеленый

B-4

Комбинация приборов

i11

14

Зеленый

B-4

i22

4

C-2

Выключатель аварийной сигнализации

i23

2

C-2

Фонарь подсветки отделения для перчаток

i24

2

C-2

Переднее гнездо электропитания дополнительного электрического
оборудования

i26

14

C-2

Аудиосистема

i29

1

Черный

C-2

Масса кронштейна аудиосистемы

i39

8

C-4

Переключатель регулятора светового пучка фар

i50

10

B-2

Блок системы навигации (McIntosh)

i51

2

B-1

Датчик солнечной нагрузки

i53

18

C-5

R98

Задний жгут проводов

i54

8

C-1

R99

i59

10

C-3

Часы

i61

2

C-2

Центральный динамик (McIntosh)

i76

25

C-5

D83

Кабель правой передней двери (модели без системы двойного замка)

28

Кабель правой передней двери (модели с системой двойного замка)

i78

15

Синий

C-4

Кнопка

i79

6

C-4

Регулятор освещенности

i82

12

B-4

Соединительный разъем (Освещение и задний ход)

i83

12

B-4

i84

35

Серый

C-3

Центральный блок управления

i85

8

C-3

Аудиосистема (McIntosh)

i86

20

Черный

C-3

Аудиосистема (модели с системой навигации)

i88

8

Черный

C-2

Панель управления кондиционером

i90

16

Черный

B-3

Видеомонитор (McIntosh)

i91

20

Черный

B-3

i96

8

B-1

Блок управления системы дистанционного управления замками авто-
мобиля

i97

12

B-1

Соединительный разъем массы

i98

12

B-1

i99

12

Черный

C-1

i100

12

Черный

C-1

i101

25

C-1

D84

Кабель левой передней двери

i102

16

C-1

R167

Задний жгут проводов

i106

4

B-5

Соединительный разъем CAN

i107

4

B-4

i126

12

Черный

B-3

Видеомонитор (кроме моделей с аудиосистемой McIntosh)

i144

24

C-2

Блок системы навигации (кроме моделей с аудиосистемой McIntosh)

i145

6

Зеленый

C-2

: Белого или естественного цвета

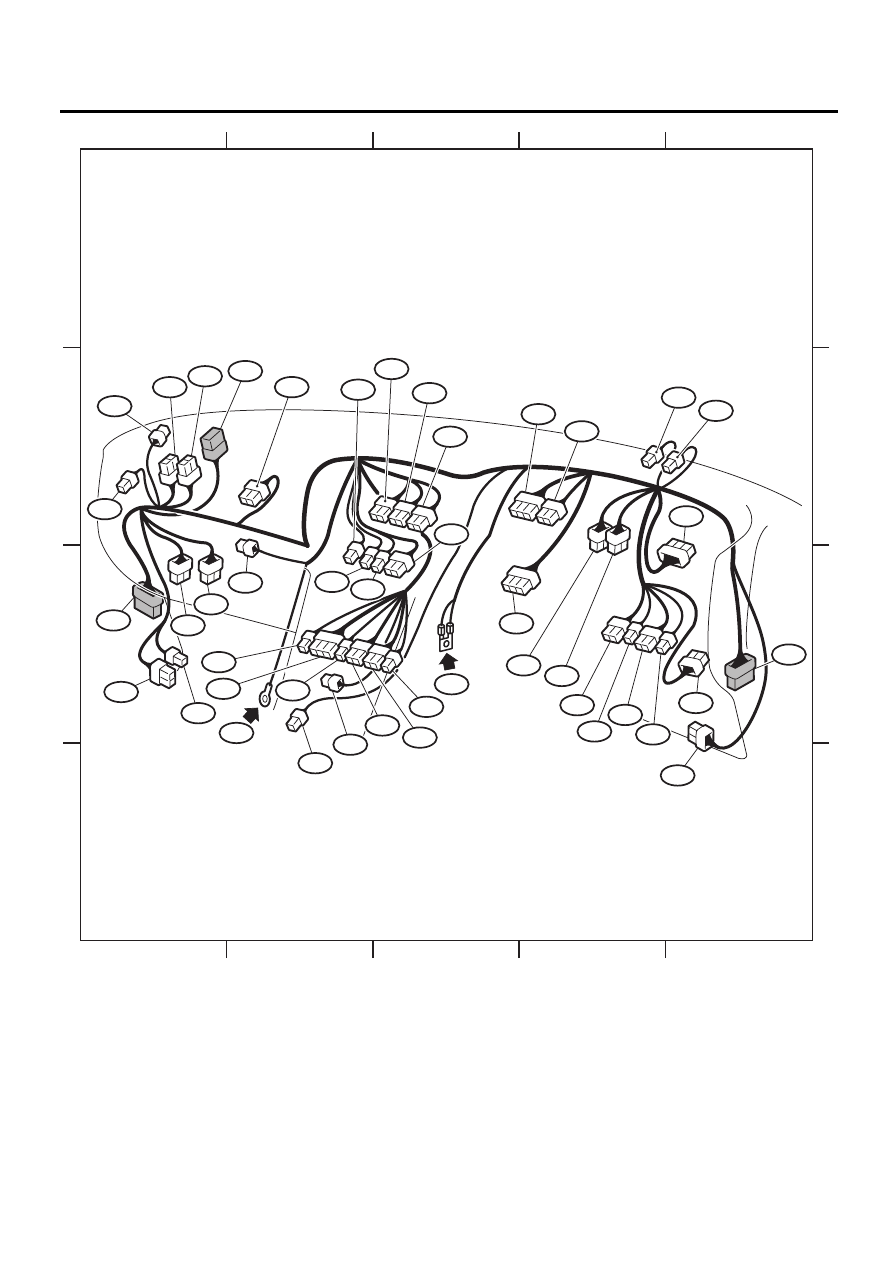

WI-447

Жгут проводов панели приборов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-17943

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

GB-3

GR

i96

i51

i98

i97

i3

i22

i91

i126

i90

i10

i11

i83

i82

i59

i50

i101

i99

i24

i145

i29

i26

i84

i1

i53

i5

i78

i79

i6

i39

i100

i23

i61

i92

i88

i86

i85

i144

i102

i54

i76

i107

i106
