Subaru Legacy (2008 год). Руководство - часть 1291

WI-416

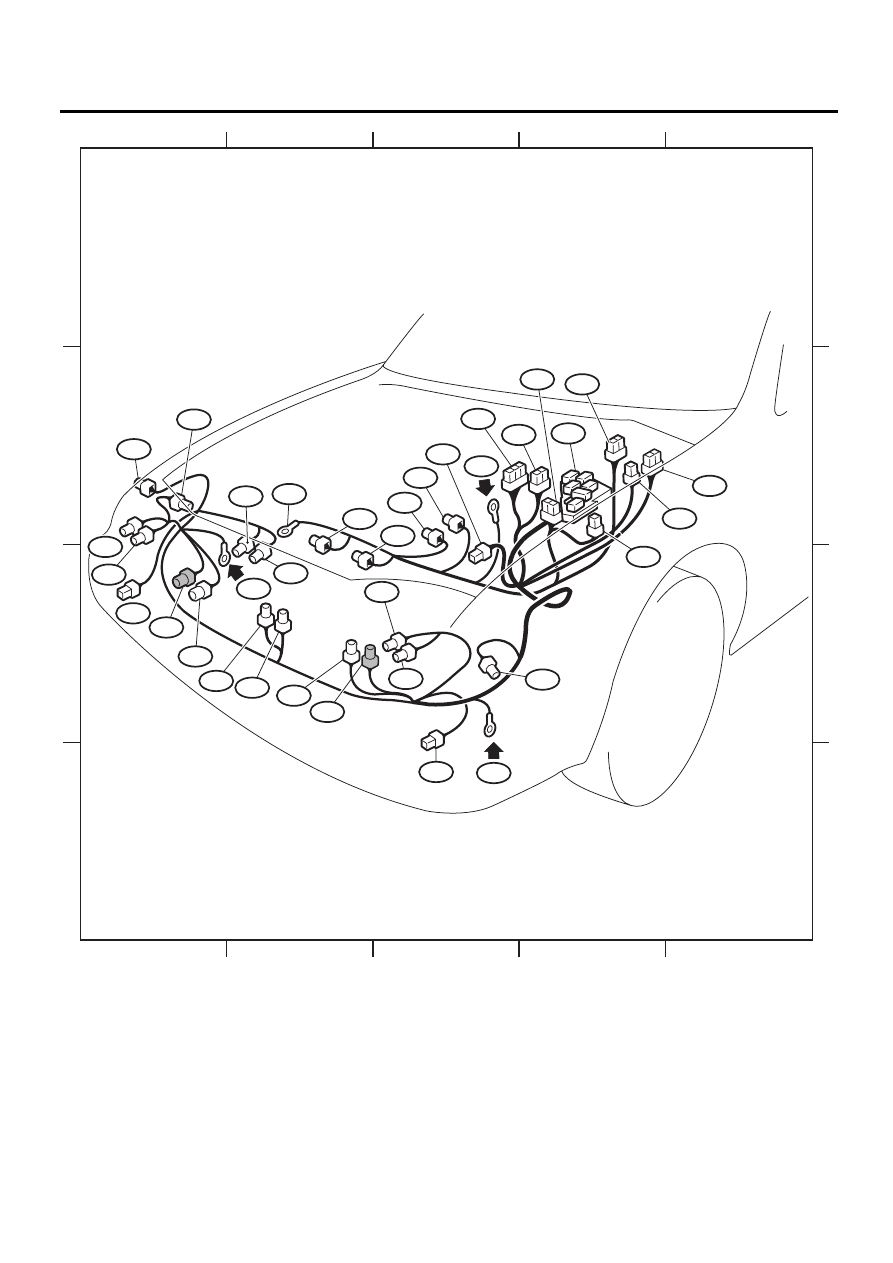

Передний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-17555

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

F6

F26

F25

F5

F24

F23

F35

F36

F21

F17

F78

F122

F58

GB-2

GB-1

F3

F7

F108

F27

F109

F115

F11

F110

GP

F19

F17

F16

F16

F70

F37

F9

F47

F106

F59

*1 : КРОМЕ МОДЕЛИ H4 С ТУРБОНАДДУВОМ
*2 : МОДЕЛЬ H4 С ТУРБОНАДДУВОМ

*2

*2

*1

*1

WI-417

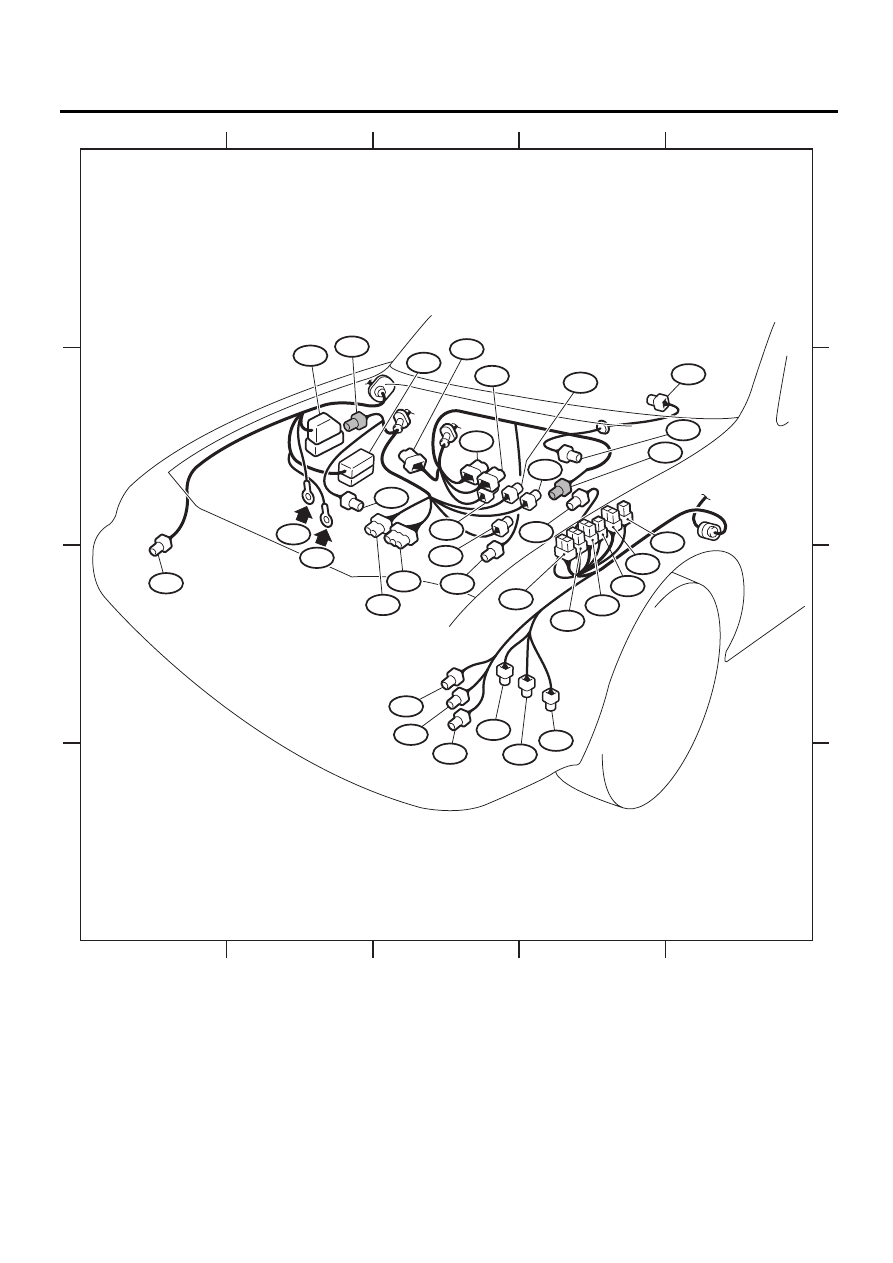

Жгут проводов переборки (в моторном отсеке)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

59.Жгут проводов переборки (в моторном отсеке)

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

B3

5

Черный

B-2

Датчик массового расхода и температуры всасываемого возду-
ха

B6

2

Серый

B-2

Датчик скорости переднего правого колеса системы ABS

B8

5

Серый

B-4

Электродвигатель стеклоочистителей ветрового стекла

B10

4

Серый

B-4

Датчик давления

B11

20

Серый

B-3

T4

Кабель трансмиссии (модель AT)

B12

12

Серый

B-3

T3

Кабель трансмиссии (модель 4AT)

8

Коричневый

Кабель трансмиссии (модель 5AT)

B14

1

Черный

C-3

Электродвигатель стартера (электромагнит)

B15

2

Серый

B-4

Датчик скорости переднего левого колеса системы ABS

B16

2

Серый

B-4

Датчик уровня тормозной жидкости

B20

16

Коричневый

B-3

E1

Жгут проводов двигателя (модель H6)

B21

54

Черный

B-3

E2

Жгут проводов двигателя

B22

16

Коричневый

B-3

E3

Жгут проводов двигателя (модель H6)

B24

2

Серый

B-3

T1

Выключатель фонарей заднего хода (модель H4 MT)

B25

2

Коричневый

B-4

T2

Датчик нейтральной передачи (модель H4 MT)

B29

2

Черный

B-3

T8

Переключатель режима пониженных передач (модель H4 MT)

B128

4

Серый

B-3

T9

Кабель трансмиссии (модель 6MT)

B143

20

B-4

Блок главных предохранителей (M/B)

B144

9

Коричневый

B-4

B145

7

Коричневый

B-4

B146

2

Серый

C-4

Электродвигатель омывателей ветрового стекла

B147

2

Серый

C-4

Электродвигатель омывателя заднего стекла

B186

8

B-4

Блок главных предохранителей (M/B)

B191

2

Серый

C-3

Электродвигатель омывателей фар

B192

6

Серый

C-3

Блок омывателей фар

B301

26

Черный

B-2

Блок управления системы ABS

B310

46

Черный

B-2

Блок управления системы VDC

B360

16

Серый

B-4

F109

Проходной соединительный разъем

B361

14

Серый

B-4

F108

B384

3

Черный

C-3

Передний датчик высоты автомобиля (система автоматичес-
кой регулировки уровня светового пучка фар)

: Белого или естественного цвета

Разъем

Подключен к

№

Кон-
такт

Цвет

Положение

№

Описание

AB13

2

Желтый

C-3

Левый дополнительный датчик лобового удара

AB16

2

Желтый

B-1

Дополнительный датчик лобового удара (правый)

WI-418

Жгут проводов переборки (в моторном отсеке)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

WI-17556

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

AB13

B191

B384

B6

B3

B12

B8

AB16

B21

B10

B14

GA

GV

B145

B143

B186

B301

B146

B192

B147

B20

B25

B15

B128

B29

B310

B16

B22

B24

B11

B361

B360

B144

WI-419

Жгут проводов переборки (в моторном отсеке)

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ БЕЗ ТУРБОНАДДУВА ДВИГАТЕЛЯ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Разъем

Подключен к

№

Контакт

Цвет

Положе-

ние

№

Описание

B3

5

Черный

B-2

Датчик массового расхода и температуры всасываемого
воздуха

B6

2

Серый

B-2

Датчик скорости переднего правого колеса системы ABS

B8

5

Серый

B-3

Электродвигатель стеклоочистителей ветрового стекла

B10

4

Серый

C-4

Датчик давления

B11

20

Серый

B-3

T4

Кабель трансмиссии (модель AT)

B12

12

Серый

B-3

T3

Кабель трансмиссии (модель 4AT)

8

Коричне-

вый

B-3

T3

Кабель трансмиссии (модель 5AT)

B14

1

Черный

B-3

Электродвигатель стартера (электромагнит)

B15

2

Серый

B-4

Датчик скорости переднего левого колеса системы ABS

B16

2

Серый

B-3

Датчик уровня тормозной жидкости

B20

16

Коричне-

вый

B-3

E1

Жгут проводов двигателя (модель H6)

B21

54

Черный

B-3

E2

Жгут проводов двигателя

B22

16

Коричне-

вый

B-3

E3

Жгут проводов двигателя (модель H6)

B24

2

Серый

B-3

T1

Выключатель фонарей заднего хода (модель 5MT)

B25

2

Коричне-

вый

B-4

T2

Датчик нейтральной передачи (модель H4 MT)

B29

2

Черный

B-3

T8

Переключатель режима пониженных передач (модель H4
MT)

B128

4

Серый

B-3

T9

Кабель трансмиссии (модель 6MT)

B143

20

B-4

Блок главных предохранителей (M/B)

B144

9

Коричне-

вый

B-4

B145

7

Коричне-

вый

B-4

B146

2

Серый

C-4

Электродвигатель омывателей ветрового стекла

B147

2

Серый

C-4

Электродвигатель омывателя заднего стекла

B163

6

Черный

B-3

Комплект сигнализации (модель KA)

B186

8

B-4

Блок главных предохранителей (M/B)

B191

2

Серый

C-3

Электродвигатель омывателей фар

B192

6

Серый

C-3

Блок омывателей фар

B301

26

Черный

B-2

Блок управления системы ABS

B310

46

Черный

B-2

Блок управления системы VDC

B360

16

Серый

B-4

F109

Проходной соединительный разъем

B361

14

Серый

B-4

F108

B384

3

Черный

C-3

Передний датчик высоты автомобиля (система автомати-
ческой регулировки уровня светового пучка фар)

: Белого или естественного цвета

Разъем

Подключен к

№

Контакт

Цвет

Положе-

ние

№

Описание

AB13

2

Желтый

C-3

Левый дополнительный датчик лобового удара

AB16

2

Желтый

B-1

Дополнительный датчик лобового удара (правый)
