WI-412

Места установки компонентов жгутов проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

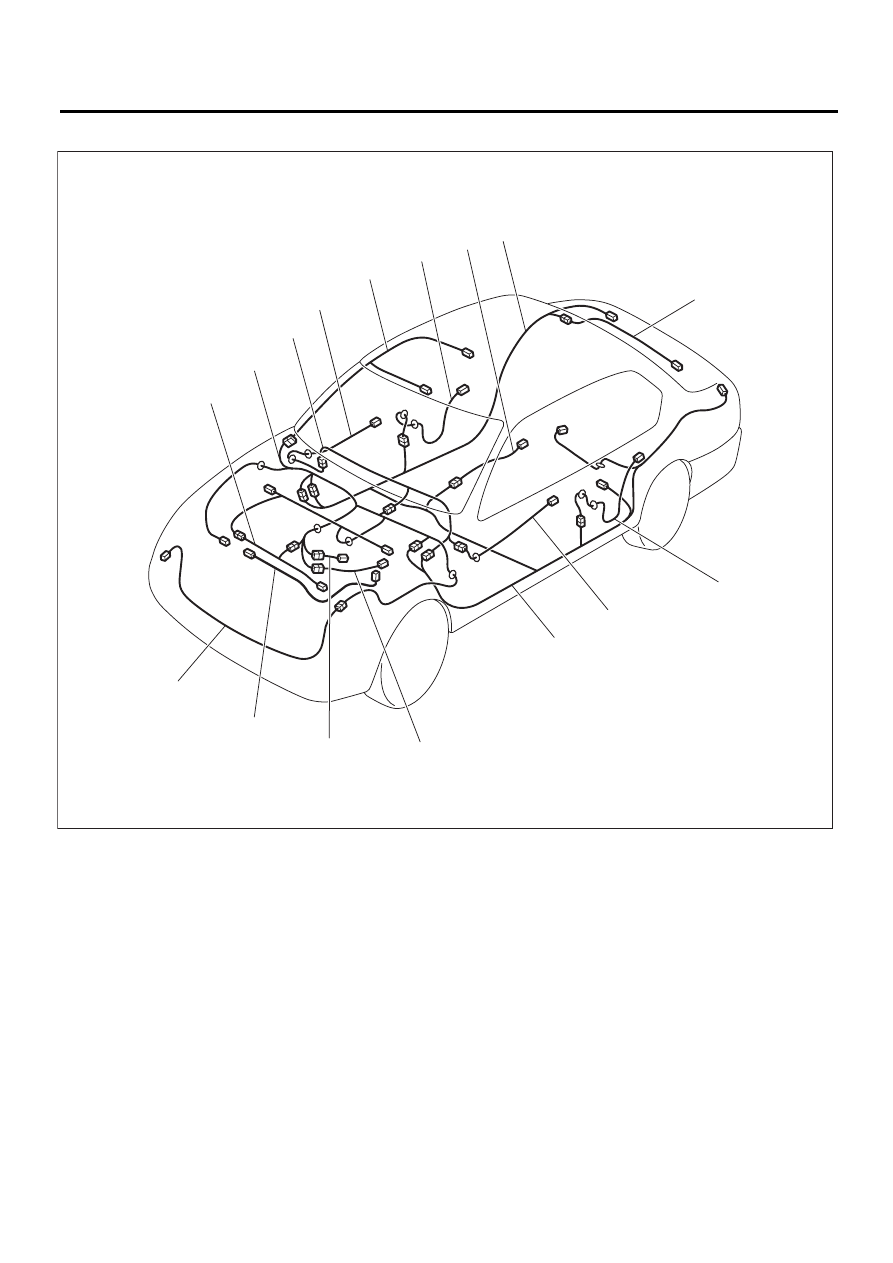

2. МОДЕЛЬ С КУЗОВОМ СЕДАН С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

(1)

Передний жгут проводов

(6)

Кабель правой задней двери

(11)

Кабель левой передней двери

(2)

Жгут проводов двигателя

(7)

Задний жгут проводов

(12)

Кабель трансмиссии

(3)

Жгут проводов переборки

(8)

Кабель крыши

(13)

Кабель заднего датчика кислорода

(4)

Жгут проводов панели приборов

(9)

Кабель крышки багажника

(14)

Кабель генератора

(5)

Кабель правой передней двери

(10)

Кабель левой задней двери

(15)

Кабель консоли

WI-18040

(6)

(8)

(5)

(4)

(3)

(9)

(7)

(10)

(11)

(7)

(1)

(2)

(13)

(12)

(14)

(15)

WI-413

Места установки компонентов жгутов проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

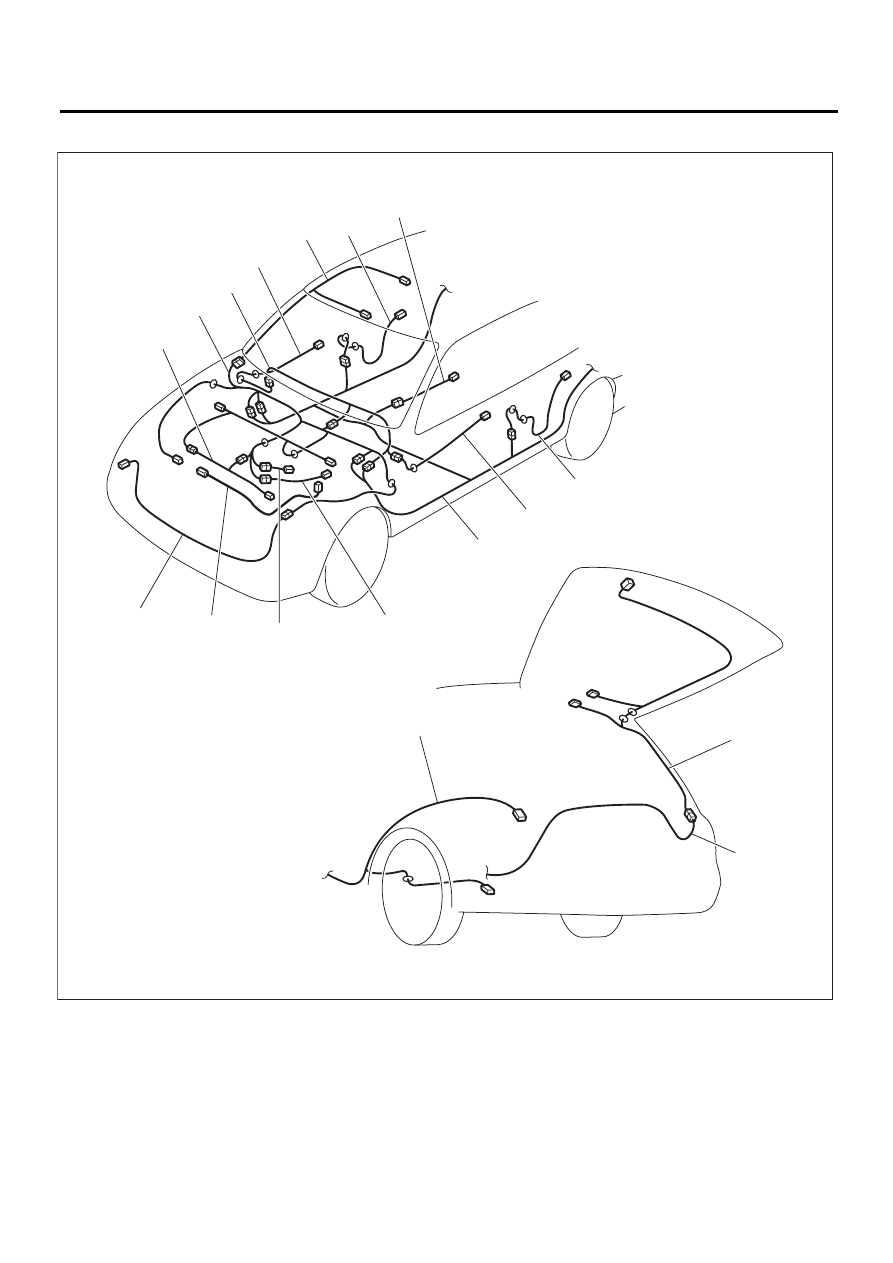

3. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

(1) Передний жгут проводов

(6) Кабель правой задней двери

(11) Кабель левой передней двери

(2) Жгут проводов двигателя

(7) Задний жгут проводов

(12) Кабель трансмиссии

(3) Жгут проводов переборки

(8) Кабель крыши

(13) Кабель заднего датчика кислорода

(4) Жгут проводов панели приборов

(9) Кабель дверцы багажного отсека (14) Кабель генератора

(5) Кабель правой передней двери

(10) Кабель левой задней двери

(15) Кабель консоли

WI-18041

(6)

(4)

(3)

(5)

(8)

(1)

(7)

(11)

(10)

(9)

(7)

(7)

(14)

(2)

(13)

(12)

(15)

WI-414

Места установки компонентов жгутов проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

4. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

(1)

Передний жгут проводов

(6)

Кабель правой задней двери

(11) Кабель левой передней двери

(2)

Жгут проводов двигателя

(7)

Задний жгут проводов

(12) Кабель трансмиссии

(3)

Жгут проводов переборки

(8)

Кабель крыши

(13) Кабель заднего датчика кислорода

(4)

Жгут проводов панели приборов

(9)

Кабель дверцы багажного отсека (14) Кабель генератора

(5)

Кабель правой передней двери

(10) Кабель левой задней двери

(15) Кабель консоли

WI-18042

(6)

(4)

(3)

(5)

(8)

(1)

(7)

(11)

(10)

(9)

(7)

(7)

(14)

(2)

(13)

(12)

(15)

WI-415

Передний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

58.Передний жгут проводов

A: РАСПОЛОЖЕНИЕ

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Описание

F3

2

Серый

B-1

Передний правый указатель поворота

F5

1

Черный

C-2

Звуковой сигнал

F6

2

Черный

C-1

Правая противотуманная фара (модель OUTBACK)

Коричне-

вый

C-1

Правая противотуманная фара (Кроме модели OUTBACK)

F7

6

Серый

B-1

Правая фара и правый габаритный фонарь (кроме моделей с фарами
с газоразрядными лампами высокой интенсивности свечения)

Черный

B-1

Правая фара и правый габаритный фонарь (модель с фарами с газо-
разрядными лампами высокой интенсивности свечения)

F9

16

Черный

B-4

Держатель реле системы подачи вторичного воздуха

F11

2

Серый

B-3

Насос системы подачи вторичного воздуха

F16

2

Серый

C-1

Электродвигатель вспомогательного вентилятора (модель H4 с тур-
бонаддувом двигателя)

Черный

C-1

Электродвигатель вспомогательного вентилятора (кроме модели H4 с
турбонаддувом двигателя)

F17

2

Серый

C-2

Электродвигатель основного вентилятора (модель H4 с турбонадду-
вом двигателя)

Черный

C-3

Электродвигатель основного вентилятора (кроме модели H4 с турбо-
наддувом двигателя)

F19

2

Серый

C-3

Левый передний указатель поворота

F21

2

Черный

D-3

Левая противотуманная фара (модель OUTBACK)

Коричне-

вый

D-3

Левая противотуманная фара (кроме модели OUTBACK)

F23

6

Серый

C-3

Левая фара и левый габаритный фонарь (кроме моделей с фарами с
газоразрядными лампами высокой интенсивности свечения)

Черный

C-3

Левая фара и левый габаритный фонарь (модель с фарами с газораз-
рядными лампами высокой интенсивности свечения)

F24

2

Черный

C-2

Электромагнитная муфта

F25

1

B-2

Клемма генератора “B”

F26

3

Зеленый

C-2

Генератор

F27

22

Черный

B-4

Держатель реле

F35

12

Синий

B-4

Блок главных предохранителей (M/B)

F36

7

B-4

F37

20

B-4

F47

1

Черный

C-2

Звуковой сигнал

F58

3

Серый

C-3

Левый регулятор уровня светового пучка фар

F59

3

Серый

B-1

Правый регулятор уровня светового пучка фар

F70

2

B-4

Блок главных предохранителей (M/B)

F78

2

Черный

C-2

Датчик температуры наружного воздуха

F106

3

Серый

B-1

Блок управления вентилятором радиатора (модель H6)

F108

18

B-4

B361

Проходной соединительный разъем

F109

24

B-3

B360

F110

6

C-3

Соединительный разъем фар (модель с газоразрядными лампами вы-
сокой интенсивности свечения фар)

F115

2

Серый

B-3

Датчик блокировки кондиционера

F122

2

Черный

C-2

Звуковой сигнал системы дистанционного доступа (модели с системой
дистанционного доступа)

: Белого или естественного цвета
