KPS(diag)-66

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления элект-
ропитанием.
2) Проверьте проводимость в цепи между разъ-
емом блока управления электропитанием и мас-
сой кузова при помощи тестера.

Разъемы и клеммы

(B420) № 6 — Масса кузова:
(B420) № 40 — Масса кузова:

Проводимость есть?

Переходите к ша-
гу 2.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

2

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ "P" РЫЧА-
ГА СЕЛЕКТОРА.
Переведите рычаг селектора в положение, отлич-
ное от положения "P", после чего проверьте про-
водимость в цепи между разъемом блока управле-
ния электропитанием и массой кузова.

Разъемы и клеммы

(B420) № 5 — Масса кузова:

Изменяется ли состояние
проводимости в последова-
тельности "проводимость
есть" - "проводимости нет"?

Переходите к ша-
гу 5.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем рычага селектора AT.
2) Проверьте проводимость в цепи между разъ-
емом блока управления электропитанием и разъ-
емом рычага селектора AT при помощи тестера.

Разъемы и клеммы

(B420) № 5 — (B116) № 1:

Проводимость есть?

Переходите к ша-
гу 4.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъемом
рычага селектора AT и массой кузова при помощи
тестера.

Разъемы и клеммы

(B116) № 2 — Масса кузова:

Проводимость есть?

Переходите к ша-
гу 6.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

5

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
1) Подсоедините отсоединенные разъемы.
2) Используя Subaru Select Monitor, считайте те-
кущие данные блока управления электропитани-
ем по пункту «Shift P signal» (Сигнал положения
"P" рычага селектора) во время переключения
рычага селектора.

Изменяются ли данные?

Временная поте-
ря контакта. Про-
верьте соедине-
ние разъема.

Замените блок
управления элек-
тропитанием.
<См. SL-87, СНЯ-
ТИЕ, Блок управ-
ления электропи-
танием.>

6

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ "P" РЫЧА-
ГА СЕЛЕКТОРА.
1) Отсоедините разъем рычага селектора AT.
2) Проверьте проводимость датчика положения
"P" рычага селектора при помощи тестера.

Разъем и клемма:

(B116) № 1 — № 2

Изменяется ли проводи-
мость между состояниями
"проводимость есть" и "про-
водимости нет" при пере-
ключении рычага селекто-
ра?

Замените блок
управления элек-
тропитанием.
<См. SL-87, СНЯ-
ТИЕ, Блок управ-
ления электропи-
танием.>

Замените датчик
положения "P"
рычага селекто-
ра.

KPS(diag)-67

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

R: КДН B2207 НЕНОРМАТИВНАЯ ВЕЛИЧИНА ВХОДНОГО СИГНАЛА

КЛЮЧА ДИСТАНЦИОННОГО ДОСТУПА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Короткое замыкание в цепи связи между приемником и блоком управления сличением.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Сбой в работе системы дистанционного доступа и системы запуска/остановки двигателя при по-
мощи кнопки (кроме аварийных функций).
• Операции при помощи кнопки ключа дистанционного доступа не осуществляются.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления сли-
чением и разъем приемника.
2) Измерьте сопротивление в цепи между бло-
ком управления сличением и приемником при
помощи тестера.

Разъем и клемма:

(B421) № 29 — (B296) № 4:
(B421) № 38 — (B296) № 5:
(B421) № 39 — (B296) № 2:

Составляет ли величина
сопротивления менее
10 Ом?

Переходите к ша-
гу 2.

Устраните разрыв цепи
в жгуте проводов или
замените жгут прово-
дов.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте сопротивление между клеммами бло-
ка управления сличением при помощи тестера.

Разъем и клемма:

(B421) № 29 — (B421) № 38:
(B421) № 38 — (B421) № 39:
(B421) № 39 — (B421) № 29:
(B421) № 29 — Масса кузова:
(B421) № 38 — Масса кузова:
(B421) № 39 — Масса кузова:

Составляет ли величина
сопротивления 10 Ом
или более?

Переходите к ша-
гу 3.

Устраните короткое за-
мыкание в жгуте прово-
дов или замените его на
новый.

SL-00775

B421

R296

B421

3 4

1 2

8 9

10 11 12 13 14 15 16 17

18 19 20 21 22 23 24

5 6 7

25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

R296

1 2 3 4 5

1

29

3

8

39

4

5

2

ПРИЕМНИК

БЛОК
СРАВНЕНИЯ
КОДОВ

KPS(diag)-68

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

S: КДН B2206 НЕСООТВЕТСТВИЕ КОДА СЛИЧЕНИЯ ПРИ ОБМЕНЕ

ДАННЫМИ С СИСТЕМОЙ ДИСТАНЦИОННОГО ЗАПУСКА ДВИГАТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Блок управления сличением не реагирует на запуск двигателя даже при включении системы дис-
танционного запуска двигателя или определяет несоответствие кода.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Система дистанционного запуска двигателя не работает.

T: КДН B2205 НЕИСПРАВНОСТЬ ЦЕПИ ВОЗБУЖДЕНИЯ БЛОКА

УПРАВЛЕНИЯ ЗАМКОМ БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность датчика определения положения замка блокировки рулевой колонки
• Короткое замыкание или разрыв в цепи электропитания замка блокировки рулевой колонки
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Невозможность разблокировки замка блокировки рулевой колонки.
• Двигатель не запускается.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте сопротивление в цепи между блоком
управления сличением и массой кузова при по-
мощи тестера.

Разъем и клемма:

(B296) № 1 — Масса кузова:

Составляет ли величина
сопротивления менее
10 Ом?

Переходите к ша-
гу 4.

Устраните разрыв цепи
в жгуте проводов или
замените его на новый.

4

ПРОВЕРКА ПРИЕМНИКА.
1) Замените приемник.
2) Подсоедините все разъемы.

Работают ли функции
системы дистанционно-
го доступа?

Замените прием-
ник. <См. SL-86,
СНЯТИЕ, Прием-
ник.>

Замените блок управле-
ния сличением. <См. SL-
88, СНЯТИЕ, Блок уп-
равления сличением.>

Шаг

Проверка

Да

Нет

1

РЕГИСТРАЦИЯ СИСТЕМЫ ДИСТАНЦИОННОГО ЗА-
ПУСКА ДВИГАТЕЛЯ.
1) Проведите регистрацию системы дистанционного
запуска двигателя при помощи Subaru Select Monitor.
2) Удалите КДН.
3) Повторно считайте КДН.

Отображается ли КДН
B2206?

Замените систе-
му дистанционно-
го запуска двига-
теля.

Система исправ-
на.

Шаг

Проверка

Да

Нет

1

ЗАМЕНА БЛОКА УПРАВЛЕНИЯ ЗАМКОМ БЛОКИ-
РОВКИ РУЛЕВОЙ КОЛОНКИ.
1) Замените блок управления замком блокировки
рулевой колонки.
2) Считайте КДН.

Отображается ли КДН
B2205?

Проведите диа-
гностику в соот-
ветствии с КДН,
отображаемым
на дисплее.

Система исправ-
на.

Шаг

Проверка

Да

Нет

KPS(diag)-69

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

U: DTC B2204 НЕИСПРАВНОСТЬ ЦЕПИ ЭЛЕКТРОПИТАНИЯ ЗАМКА

БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ (НЕИСПРАВНОСТЬ НА СТОРОНЕ
БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОПИТАНИЕМ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность цепи возбуждения электродвигателя замка блокировки рулевой колонки
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Невозможность разблокировки замка блокировки рулевой колонки.
• Двигатель не запускается.

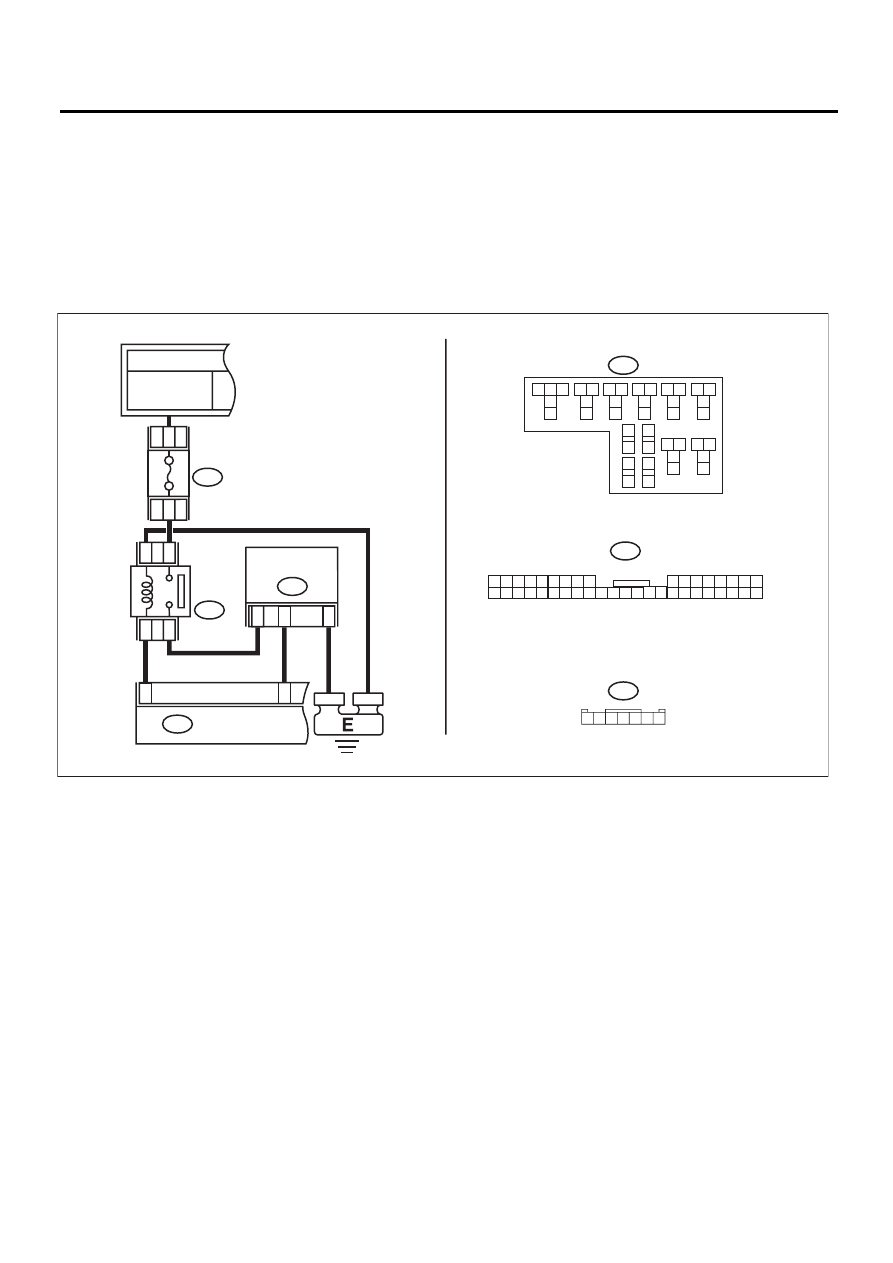

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00776

B420

B425

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

27

20A

26

B425

B425

35

34

37

36

34

B420

3 4

1 2

8 9

31 32

0

3

9

2

2

2

1

2

0

2

9

1

8

1

23 24 25 26 27 28

5 6 7

12 13

10 11

17

33 34 35 36 37 38 39 40

14 15 16

1

6

B424

B424

1 2 3 4 5 6 7

3

33

MB-35

SBF-6

(B)

К ЦЕПИ

ЭЛЕКТРОПИТАНИЯ

РЕЛЕ
ЗАЖИГАНИЯ 1
(СИСТЕМЫ
ЗАПУСКА/
ОСТАНОВКИ
ДВИГАТЕЛЯ
ПРИ ПОМОЩИ
КНОПКИ)

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

ПРЕДОХРАНИТЕЛЬ

БЛОК УПРАВЛЕНИЯ

БЛОКИРОВКОЙ

РУЛЕВОЙ КОЛОНКИ

БЛОК РЕЛЕ
