KPS(diag)-26

Subaru Select Monitor

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

4. Блок управления доступом

Door Key SW
(Close)

ON/OFF

Величина входного сигнала цен-

трального блока управления

Unlock request

ON/OFF

Величина входного сигнала цен-

трального блока управления

Позиции, отобра-

жаемые на дисплее

Единицы изме-

рения

Содержание

Примечание

BD_Wake line status

Активация/Ре-

жим ожидания

Величина входного сигнала бло-

ка управления доступом

Активация, когда система дистанционного доступа

активизируется при открывании/закрывании две-

ри

Direct line IGN entry
status

ON/OFF

Величина входного сигнала бло-

ка управления доступом

ON, когда зажигание включено (ON)

Direct line ACC entry
status

ON/OFF

Величина входного сигнала бло-

ка управления доступом

ON, когда включено электропитание вспомога-

тельного оборудования

Позиции, отобра-

жаемые на дисплее

Единицы изме-

рения

Содержание

Примечание

KPS(diag)-27

Subaru Select Monitor

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

4. РЕЖИМ ОЧИСТКИ ПАМЯТИ

1) На экране дисплея «Main Menu» (Главное меню) выберите пункт {Each System Check} (Проверка
каждой системы).
2) На экране дисплея «System Selection Menu» (Меню выбора систем), выберите пункт {Smart & Push
Button Start System} (Система интеллектуального доступа и система запуска/остановки двигателя
при помощи кнопки).
3) На экране дисплея «Smart & Push Button Start System» выберите пункт {Clear Memory} (Очистка
памяти).
4) После того, как на дисплее появилась информация о типе двигателя, нажмите клавишу [OK] (Да).
5) Когда на экране появится сообщение “Clear Memory?” (Очистить память?), нажмите клавишу
[YES] (Да).
6) Когда на дисплее появятся сообщения «Done» (Выполнено) и «Turn ignition switch OFF» (Переведите
выключатель зажигания в положение OFF), переведите выключатель зажигания в положение OFF.

ПРИМЕЧАНИЕ:
• После очистки памяти выполняется начальная диагностика системы дроссельной заслонки с
электронным управлением. По этой причине запускайте двигатель через 10 секунд или более после
перевода выключателя зажигания в положение ON.
• Для ознакомления с детальным описанием процедуры ознакомьтесь с файлом справки к прило-
жению для ПК Subaru Select Monitor.

5. НАСТРОЙКИ ФУНКЦИЙ (ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ ECM)

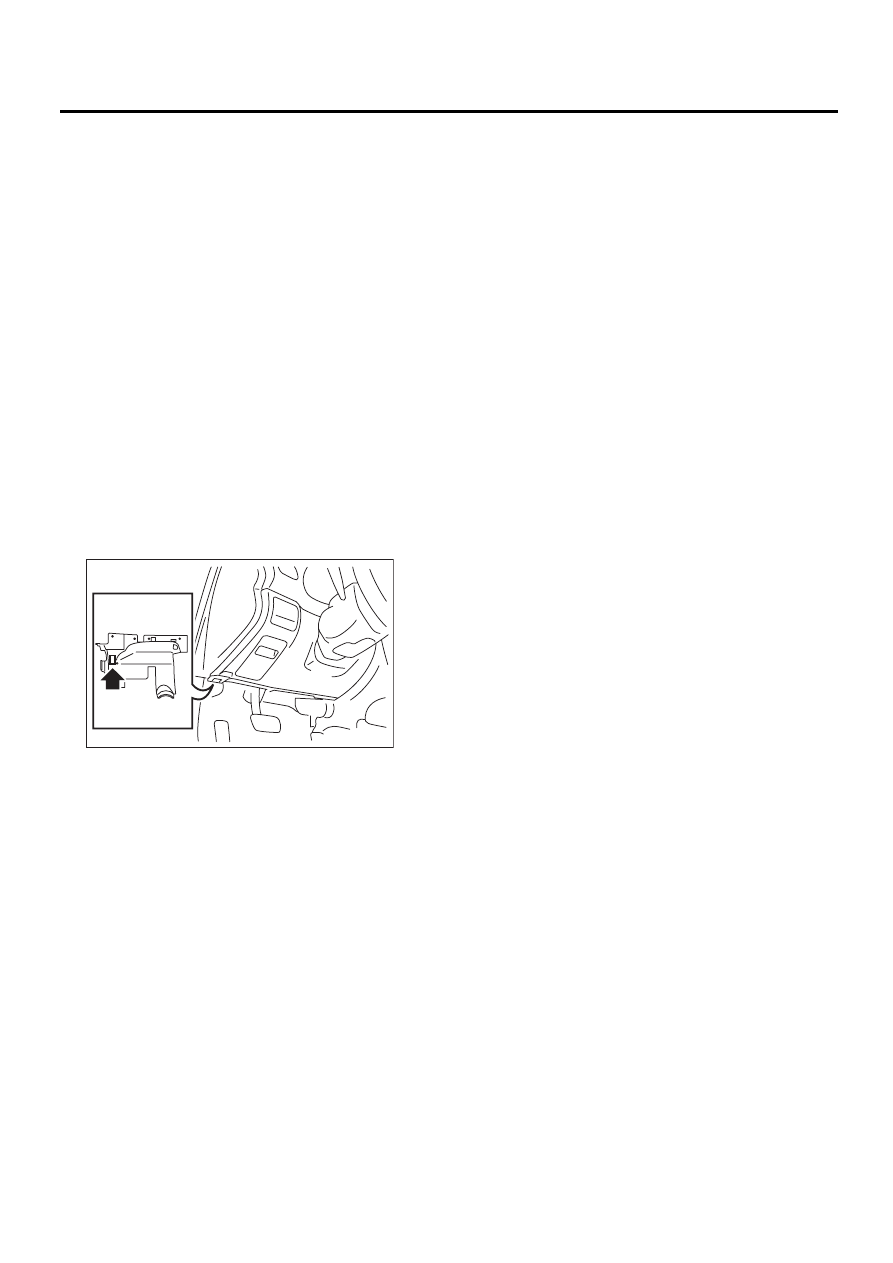

1) Подключите SDI к разъему канала передачи данных, расположенному в нижней части панели прибо-
ров (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме Subaru Select Monitor.
2) Включите ПК.
3) Переведите выключатель зажигания в положение ON (двигатель выключен) и ознакомьтесь с
файлом справки к приложению для ПК Subaru Select Monitor.
4) На экране дисплея «Main Menu» (Главное меню) выберите пункт {Each System Check} (Проверка
каждой системы).
5) На экране дисплея «System Selection Menu» (Меню выбора систем), выберите пункт {Smart & Push
Button Start System} (Система интеллектуального доступа и система запуска/остановки двигателя
при помощи кнопки).
6) На экране дисплея «Smart & Push Button Start System» (Система интеллектуального доступа и сис-
тема запуска/остановки двигателя при помощи кнопки), выберите пункт {Collation ECM} (Блок уп-
равления сличением).
7) После отображения наименования блока управления {Collation ECM} (блок управления сличени-
ем) нажмите клавишу [OK].
8) На выбранном экране дисплея «Collation ECM» (Блок управления сличением), выберите пункт
{Function Check} (Функциональная проверка).
9) На экране дисплея «Function Check» (Функциональная проверка), выберите пункт {Drive Item}
(Цепь возбуждения).
10) На экране дисплея «Drive Item» (Цепь возбуждения) выберите требуемую функцию, после чего
нажмите клавишу [Next] (Следующее окно).

LAN00110

KPS(diag)-28

Subaru Select Monitor

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

11) Для выхода из режима выбора цепи возбуждения нажмите клавишу [NO] (Нет). Это приведет к
возврату на экран «Drive Item» (Цепь возбуждения).

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием процедуры см. раздел "Приложение для ПК Subaru
Select Monitor".

6. ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА

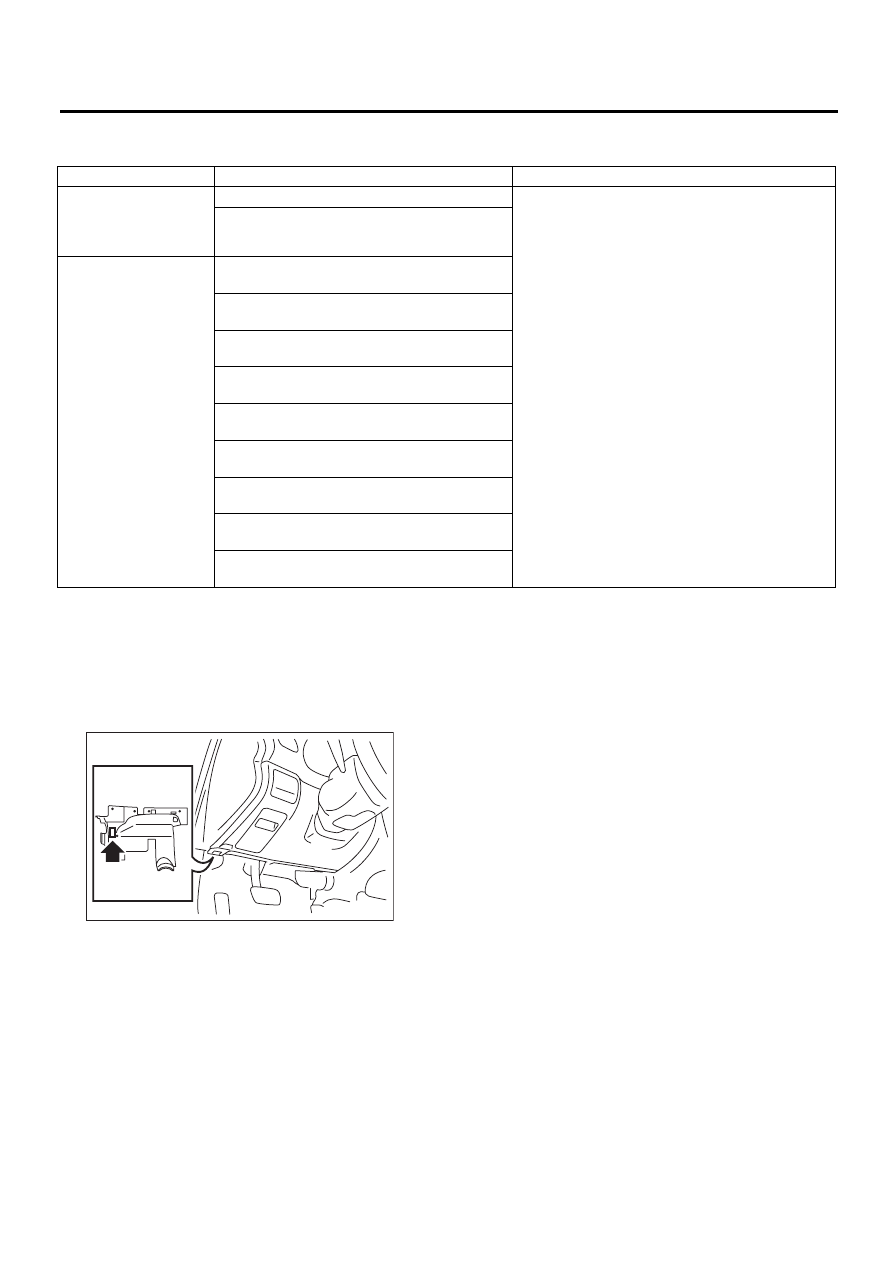

1) Подключите SDI к разъему канала передачи данных, расположенному в нижней части панели
приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме Subaru Select Monitor.
2) Включите ПК.
3) Переведите выключатель зажигания в положение ON (Двигатель выключен) и запустите "Прило-
жение для ПК Subaru Select Monitor".
4) На экране дисплея «Main Menu» (Главное меню) выберите пункт {Each System Check} (Проверка
каждой системы).
5) На экране дисплея «System Selection Menu» (Меню выбора систем), выберите пункт {Smart & Push
Button Start System} (Система интеллектуального доступа и система запуска/остановки двигателя
при помощи кнопки).

Данные

Возможные индивидуальные настройки

Комментарии

Режим диагностики
передатчика ключа
системы дистанцион-
ного доступа

Переход

После выбора содержания настройки из числа
приведенных слева, ключ дистанционного до-
ступа подносится к выбранного передатчику (ан-
тенне системы дистанционного доступа), после
чего происходит процесс сличения и подается
звуковой сигнал.

Отмена

Выбор передатчика

Наружный передатчик со стороны водителя
+ внутрисалонный приемник

Наружный передатчик со стороны передне-
го пассажира + внутрисалонный приемник

Передний внутрисалонный передатчик +
внутрисалонный приемник

Задний внутрисалонный передатчик + внут-
рисалонный приемник

Внутренний передатчик багажника + внутри-
салонный приемник

Наружный передатчик багажника + внутри-
салонный приемник

Внутренний передатчик дверцы багажного
отсека + внутрисалонный приемник

Наружный передатчик дверцы багажного от-
сека + внутрисалонный приемник

Передача сигналов усилителя иммобилайзе-
ра (считывание общих кодов)

LAN00110

KPS(diag)-29

Subaru Select Monitor

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

6) На экране дисплея «Smart & Push Button Start System» (Система интеллектуального доступа и сис-
тема запуска/остановки двигателя при помощи кнопки) выберите пункт {Power Supply ECM} (Блок
управления электропитанием) или {Collation ECM} (Блок управления сличением).
7) Когда на экране дисплея начнет отображаться название блока управления {Power Supply ECM}
(Блок управления электропитанием) или {Collation ECM} (Блок управления сличением), нажмите
клавишу [OK].
8) На выбранном экране дисплея «Power Supply ECM» (Блок управления электропитанием) или
{Collation ECM} (Блок управления сличением) выберите пункт {Function Check} (Функциональная
проверка).
9) На экране дисплея «Function Check» (Функциональная проверка), выберите пункт {Drive Item}
(Цепь возбуждения).
10) На экране дисплея «Drive Item» (Цепь возбуждения) выберите требуемую функцию, после чего
нажмите клавишу [Next] (Следующее окно).
11) Для выхода из режима выбора цепи возбуждения нажмите клавишу [NO] (Нет). Это приведет к
возврату на экран «Drive Item» (Цепь возбуждения).
• Пункты проверки блока управления электропитанием

*: Если подсветка включена не в режиме функциональной проверки, она не будет гаснуть даже при
отключении или отсутствии выходного сигнала.

Данные

Функциональная проверка блока управле-

ния электропитанием

Комментарии

Подсветка кнопки за-
пуска/остановки дви-
гателя

Подсветка включена

Включение/выключение подсветки кнопки за-
пуска/остановки двигателя.*

Подсветка выключена

Состояние индикато-
ра режимов работы
кнопки запуска/оста-
новки двигателя

Не горит

Включение/выключение индикатора кнопки за-
пуска/остановки двигателя.*

Желтого цвета

Зеленого цвета

Электропитание за-
мка блокировки руле-
вой колонки

Подача выходного сигнала

Подача выходного сигнала электропитания с
блока управления электропитанием на блок уп-
равления замком блокировки рулевой колонки

Прекращение подачи сигнала
