KPS(diag)-18

Входные/выходные сигналы блока управления

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

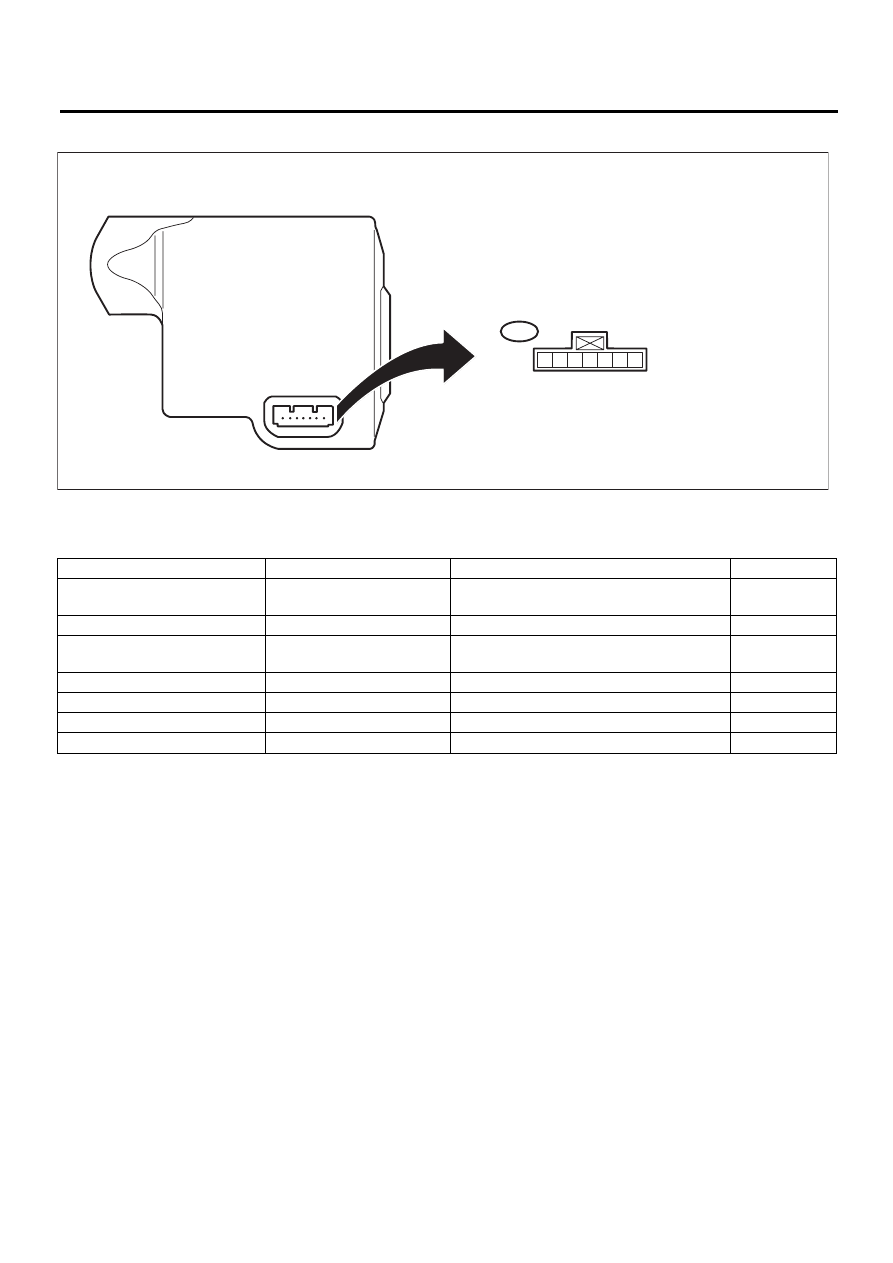

6. БЛОК УПРАВЛЕНИЯ ЗАМКОМ БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ

ПРИМЕЧАНИЕ:
Проведите следующую проверку, начиная с задней части разъема, когда разъем блока управления
подсоединен.

ПРИМЕЧАНИЕ:
Если измеренная величина не соответствует нормативной, возможно, в автомобиле имеется неис-
правность.

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-376, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система дистанционного доступа.>

Номер клеммы

Нормативное значение

Условия измерения

Пункт

1 (GND) (МАССА)

←→ Масса

кузова

Проводимость есть

Постоянно

Проводимость

2 (SGND)

←→ Масса кузова

Проводимость есть

Постоянно

Проводимость

3 (SLR +)

←→ Масса кузова

10 — 14 В

→ 1 В или менее

При неработающем электродвигателе

→

При работающем электродвигателе

Напряжение

4 (SLP)

←→ Масса кузова

10 — 14 В

→ 1 В или менее Заблокировано → Разблокировано

Напряжение

5 (LIN)

Входной/выходной сигнал

 —

 —

6 (IG2)

←→ Масса кузова

10 —14 В

Зажигание включено (ON)

Напряжение

7 (В)

←→ Масса кузова

10 —14 В

Постоянно

Напряжение

SL-00596

B424

7 6 5 4 3 2 1

KPS(diag)-19

Subaru Select Monitor

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

6. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН)

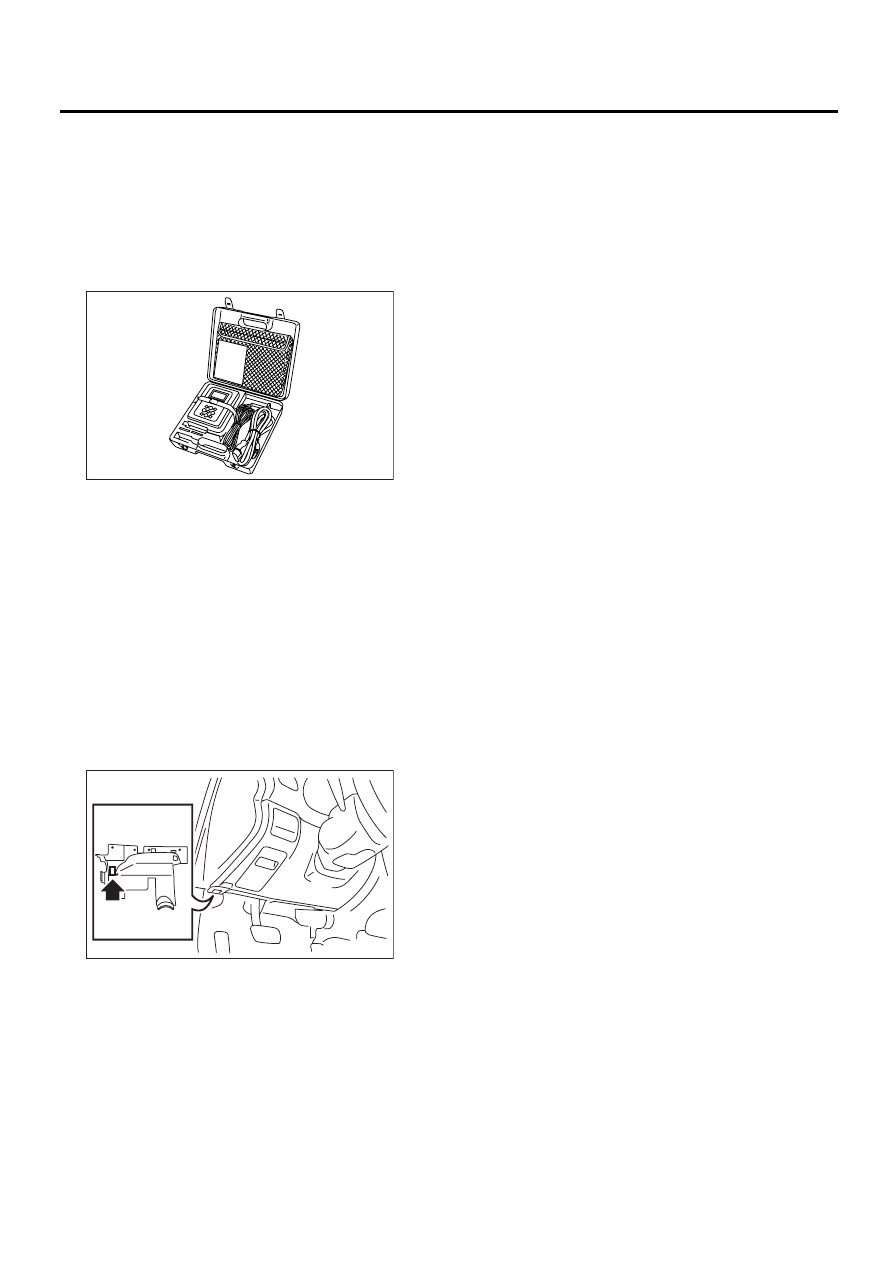

1) Подготовьте к работе комплект Subaru
Select Monitor. <См. KPS(diag)-7, ПОДГОТОВКА
ИНСТРУМЕНТОВ, Общие сведения.>

2) Подготовьте ПК (персональный компьютер),
к которому был подключен Subaru Select
Monitor.
3) Присоедините SDI (Subaru Diagnostic Inter-
face — интерфейс диагностики Subaru) к порту
USB ПК (предназначенному исключительно для
Subaru Select Monitor) при помощи кабеля USB.

ПРИМЕЧАНИЕ:
Порт для Subaru Select Monitor, представляет
собой USB порт, который использовался при
установке Subaru Select Monitor.
4) Подсоедините диагностический кабель к SDI.
5) Подключите SDI к разъему канала передачи
данных, расположенному в нижней части пане-
ли приборов (со стороны водителя).

6) Включите ПК.
7) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен) и ознакомь-
тесь с файлом справки к приложению для ПК
Subaru Select Monitor.
8) Вызовите КДН и данные, а затем зафикси-
руйте их.

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием
процедуры ознакомьтесь с файлом справки к
приложению для ПК Subaru Select Monitor.

2. СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
2) На экране дисплея «System Selection Menu»
(Меню выбора систем), выберите пункт {Smart
& Push Button Start System} (Система интеллек-
туального доступа и система запуска/останов-
ки двигателя при помощи кнопки).
3) На экране дисплея {Smart & Push Button Start
System} (Система интеллектуального доступа
и система запуска/остановки двигателя при по-
мощи кнопки) выберите пункт {Control Module
Name} (Название блока управления).
4) После этого на дисплей будет выведен эк-
ран {Control Module Name} (Название блока уп-
равления). Нажмите клавишу [OK].
5) Выберите экран «Current Data Display &
Save» (Отображение и сохранение текущих
данных).
6) Используя клавишу прокрутки, прокрутите
информацию на дисплее вверх или вниз, пока
не появятся требуемые данные.

EN-05588

LAN00110

KPS(diag)-20

Subaru Select Monitor

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

3. ОТОБРАЖЕНИЕ ДАННЫХ

1. Блок управления сличением

Позиции, отображаемые

на дисплее

Единицы измере-

ния

Содержание

Примечание

Driver's Request SW

ON/OFF

Величина входного сигна-
ла блока управления сли-

чением

ON, когда нажимается кнопка запирания/

отпирания дверей на двери водителя

Passenger's Request SW

ON/OFF

Величина входного сигна-
ла блока управления сли-

чением

ON, когда нажимается кнопка запирания/

отпирания дверей на двери переднего пас-

сажира

Rear Gate Request SW

ON/OFF

Величина входного сигна-
ла блока управления сли-

чением

ON, когда нажимается кнопка запирания/

отпирания дверцы багажного отсека

Trunk Request SW

ON/OFF

Величина входного сигна-
ла блока управления сли-

чением

ON, когда нажимается кнопка открывания

багажника

IGN SW

ON/OFF

Величина входного сигна-
ла блока управления сли-

чением

ON, когда зажигание включено (ON)

ACC SW

ON/OFF

Величина входного сигна-
ла блока управления сли-

чением

ON, когда включено электропитание вспо-

могательного оборудования или зажигание

Incorrect vehicle ID

Отображается/Не

отображается

Величина внутренних

данных блока управления

сличением

Отображается при выполнении операций

системы дистанционного доступа с невер-

ным ключом дистанционного доступа

No response

Отображается/Не

отображается

Величина внутренних

данных блока управления

сличением

Отображается при выполнении операций

системы дистанционного доступа, если не

подается ответный сигнал с ключа дистан-

ционного доступа

Incorrect response code,
format

Отображается/Не

отображается

Величина внутренних

данных блока управления

сличением

Отображается при выполнении операций

системы дистанционного доступа, если от-

ветный сигнал ключа дистанционного досту-

па неверный

Exhausted battery

Отображается/Не

отображается

Величина внутренних

данных блока управления

сличением

Отображается при разрядке батареи ключа

дистанционного доступа

Incorrect response code,
ID code

Отображается/Не

отображается

Величина внутренних

данных блока управления

сличением

Отображается при выполнении операций

системы дистанционного доступа, если от-

ветный сигнал ключа дистанционного досту-

па неверный

Incorrect response code,
collation result

Отображается/Не

отображается

Величина внутренних

данных блока управления

сличением

Отображается при выполнении операций

системы дистанционного доступа, если от-

ветный сигнал ключа дистанционного досту-

па неверный

Incorrect ID code

Отображается/Не

отображается

Величина внутренних

данных блока управления

сличением

Отображается при выполнении операций

системы дистанционного доступа, если от-

ветный сигнал ключа дистанционного досту-

па неверный

Incorrect rolling code

Отображается/Не

отображается

Величина внутренних

данных блока управления

сличением

Отображается при выполнении операций

системы дистанционного доступа, если от-

ветный сигнал ключа дистанционного досту-

па неверный

Smart Cancel

Отключение/Нор-

мальный режим

работы

Величина внутренних

данных блока управления

сличением

Отключение, если функции системы дистан-

ционного доступа отключены

Immobilizer

Отключен/Вклю-

чен

Величина внутренних

данных блока управления

сличением

Отключен, когда включается зажигание

(ON) и т.п.

KPS(diag)-21

Subaru Select Monitor

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

ECM intercommunication
ID confirmation (Remote
control engine starter
requested)

OK/NG (Подтверж-

дение/Отказ в

подтверждении)

Величина внутренних

данных блока управления

сличением

Подтверждение, если получено подтверж-

дение после сличения идентификационных

данных

Code registration
confirmation (remote
control engine starter
communication)

Подтверждение
регистрации/От-

каз в подтвержде-

нии регистрации

Величина внутренних

данных блока управления

сличением

Подтверждение регистрации кода

Abnormal EEPROM
access

Отказ в доступе/

Разрешение до-

ступа

Величина внутренних

данных блока управления

замком блокировки руле-

вой колонки

Отказ в доступе, если возникла проблема в

блоке управления замком блокировки руле-

вой колонки

IGN1 (linear) status

ON/OFF

Входной сигнал блока уп-

равления сличением

ON, когда зажигание включено (ON)

IGN1 (communication)

ON/OFF

Входной сигнал блока уп-

равления сличением

ON, когда зажигание включено (ON)

Lock confirmation

Подтверждение/

Отказ в подтверж-

дении

Величина внутренних

данных блока управления

замком блокировки руле-

вой колонки

Подтверждение, когда замок блокировки

рулевой колонки заблокирован

Unlock confirmation

Подтверждение/

Отказ в подтверж-

дении

Величина внутренних

данных блока управления

замком блокировки руле-

вой колонки

Подтверждение, когда замок блокировки

рулевой колонки разблокирован

Engine start

Запуск двигателя

разрешен/Запуск
двигателя запре-

щен

Величина внутренних

данных блока управления

замком блокировки руле-

вой колонки

Разрешен, когда зажигание включено (ON)

Sensor abnormal (past)

Сбой/Отсутствие

сбоев

Величина внутренних

данных блока управления

замком блокировки руле-

вой колонки

Сбой, когда в блоке управления замком

блокировки рулевой колонки имеется неис-

правность

Motor power supply short-
circuit abnormal (past)

Неисправность/

Отсутствие неис-

правностей

Величина внутренних

данных блока управления

замком блокировки руле-

вой колонки

Сбой, когда в блоке управления замком

блокировки рулевой колонки имеется неис-

правность

Motor power supply open
abnormal (past)

Неисправность/

Отсутствие неис-

правностей

Величина внутренних

данных блока управления

замком блокировки руле-

вой колонки

Сбой, когда в блоке управления замком

блокировки рулевой колонки имеется неис-

правность

Motor driver short-circuit
abnormal (past)

Неисправность/

Отсутствие неис-

правностей

Величина внутренних

данных блока управления

замком блокировки руле-

вой колонки

Сбой, когда в блоке управления замком

блокировки рулевой колонки имеется неис-

правность

Motor driver open
abnormal (past)

Неисправность/

Отсутствие неис-

правностей

Величина внутренних

данных блока управления

замком блокировки руле-

вой колонки

Сбой, когда в блоке управления замком

блокировки рулевой колонки имеется неис-

правность

Steering lock lock/unlock
command reception
history

Есть/Нет

Величина внутренних

данных блока управления

замком блокировки руле-

вой колонки

Есть, если имели место следующие опера-

ции замка блокировки рулевой колонки:

блокировка

→ разблокировка, разблоки-

ровка

→ блокировка

Lock bar engagement
abnormal (past)

Имел место/Не

имел места

Величина внутренних

данных блока управления

замком блокировки руле-

вой колонки

Имел место, если перемещению стопорной

пластины замка блокировки рулевой колон-

ки создавались помехи в прошлом

Позиции, отображаемые

на дисплее

Единицы измере-

ния

Содержание

Примечание
