LAN(diag)-88

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

15

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в положе-
ние ON.
2) Измерьте напряжение между разъемом цент-
рального блока управления и массой кузова.

Разъемы и клеммы

(B280) № 27 (+) — Масса кузова (–):
(B280) № 26 (+) — Масса кузова (–):
(i84) № 26 (+) — Масса кузова (–):
(i84) № 27 (+) — Масса кузова (–):

Напряжение составляет
6 В или более?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 16.

16

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-
НИЯ.
Используя Subaru Select Monitor, проверьте пункт
“body integrated unit data received” (“данные, полу-
ченные с центрального блока управления”) на экра-
не текущих данных ECM.

Отображается ли на
дисплее “Yes” (“Да”)?

Переходите к шагу
17.

Замените цент-
ральный блок уп-
равления. <См.
SL-71, СНЯТИЕ,
Центральный
блок управле-
ния.>

17

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕ-
НИЯ.
Используя Subaru Select Monitor, проверьте пункт
“body integrated unit counter update” (“обновление
счетчика центрального блока управления”) на эк-
ране текущих данных ECM.

Отображается ли на
дисплее “Yes” (“Да”)?

Временная потеря
контакта. Проверь-
те соединение
разъема.

Замените цент-
ральный блок уп-
равления. <См.
SL-71, СНЯТИЕ,
Центральный
блок управле-
ния.>

Шаг

Проверка

Да

Нет

LAN(diag)-89

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

U: КДН U1302 ОТКЛЮЧЕНИЕ НИЗКОСКОРОСТНОЙ ШИНЫ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Из-за большого количества сообщений об ошибках некоторые узлы были отключены, чтобы не ока-
зывать негативного влияния на другие узлы.
Одновременно отображается ошибка связи с того узла, с которого пришло сообщение об ошибке.
ПРИЗНАК НЕИСПРАВНОСТИ:
На одометре/счетчике пройденного пути отображается сообщение “Er LC”. (Кроме моделей с ком-
бинацией приборов с мультиинформационным дисплеем)

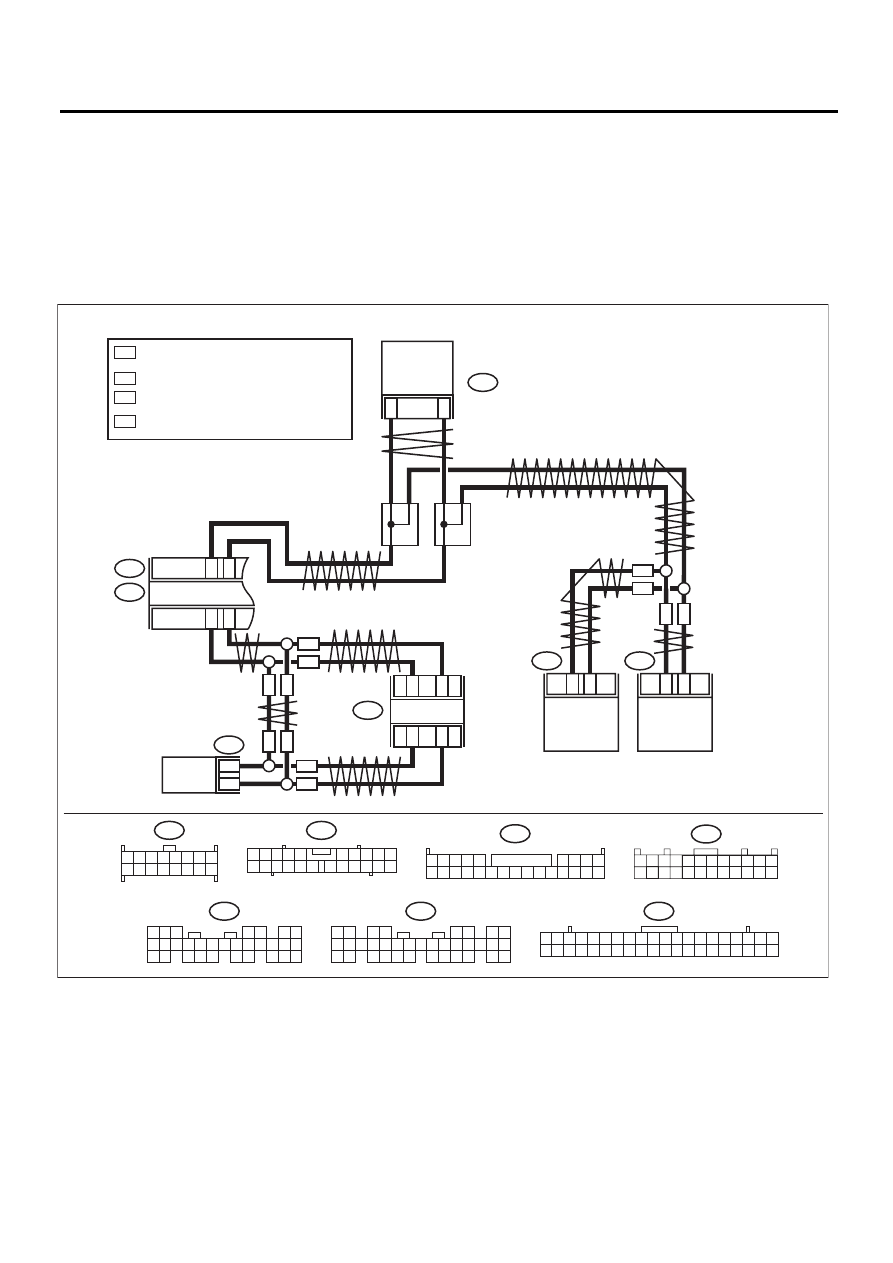

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

A26

A27

B26

B25

i84

A:

B280

B:

A22

i10

A:

A21

i90

A:

i144

A:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

B280

B:

A:

i84

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

13

i10

3 4 5

6 7 8 9

19 20 21

14 15 16

17 18

1 2

10

12

11

13

22

A:

i90

A:

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

B419

1 2 3 4 5

10

6

11 12 13 14 15 16 17 18 19 20 21

7 8 9

22 23 24

A6

A1

8

B282

9

10

EH

EH

EE

EE

B282

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

A6

A1

4

B419

13

4

14

5

WP

WP

WP

WP

OP

OP

OP

OP

EH

EE

OP

WP

1 2 3 4

13 14 15 16

5

17

6

18

7

19

8

20

9

21

10
22

11
23

12
24

i144

A:

LAN00317

КОМБИНАЦИЯ
ПРИБОРОВ

БЛОК

СИСТЕМЫ

 НАВИГАЦИИ

БЛОК

СИСТЕМЫ

 НАВИГАЦИИ

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОГО
КОНДИЦИОНЕРА

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

:  БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
   ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

:  С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
   ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

:  МОДЕЛЬ С СИСТЕМОЙ НАВИГАЦИИ

(С ВСТРОЕННОЙ АУДИОСИСТЕМОЙ)





:  МОДЕЛЬ С СИСТЕМОЙ НАВИГАЦИИ НА DVD



БЛОК УПРАВЛЕНИЯ

ДОСТУПОМ

LAN(diag)-90

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor для считывания КДН
центрального блока управления.

Отображаются
ли какие-либо
другие КДН поми-
мо U1302?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к шагу 2.

2

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Указывает ли
КДН, отображае-
мый на дисплее,
на текущую неис-
правность?

Проверьте надеж-
ность соединения
разъемов жгута
проводов. Пере-
ходите к шагу 3.

Переходите к шагу 3.

3

ПРОВЕРКА КДН.
Переведите выключатель зажигания в положение OFF и
повторно считайте КДН.

Соответствует ли
КДН U1302 теку-
щей неисправнос-
ти?

Переходите к ша-
гу 4.

Временная потеря
контакта.

4

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor текущие дан-
ные центрального блока управления (неисправность ав-
томатического кондиционера).

Отображается ли
сообщение “OK”?

Переходите к ша-
гу 5.

Проведите самодиаг-
ностику автомати-
ческого кондиционе-
ра. < См. AC(diag)-10,
ПОРЯДОК РАБОТЫ,
Диагностическая
таблица самодиаг-
ностики.>

5

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ
АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем (B282) электронного блока уп-
равления автоматическим кондиционером.
3) Подключите Subaru Select Monitor, затем переведите
выключатель зажигания в положение ON.
4) Проведите очистку памяти от КДН центрального бло-
ка управления.
5) Считайте КДН центрального блока управления.

Выявлен ли КДН
U1302?

Переходите к ша-
гу 7.

Переходите к шагу 6.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального блока уп-
равления и разъем (B282) блока управления автомати-
ческим кондиционером.
2) Проверьте жгут проводов между разъемами цент-
рального блока управления и блока управления автома-
тическим кондиционером на предмет разрыва цепи или
короткого замыкания.

Разъемы и клеммы

(B282) № 10 — (B280) № 26:
(B282) № 9 — (B280) № 27:

Жгут проводов
исправен?

Замените элект-
ронный блок уп-
равления автома-
тическим конди-
ционером. <См.
AC-29, СНЯТИЕ,
Блок управления
(модель с автома-
тическим конди-
ционером).>

Устраните разрыв
или короткое замы-
кание в жгуте прово-
дов или замените
жгут проводов.

7

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Проверьте текущие данные центрального блока управле-
ния (неисправность центрального дисплея).

Отображается ли
сообщение “OK”?

Переходите к ша-
гу 8.

Устраните неисправ-
ность центрального
дисплея или замени-
те его. <См. ET-19,
СНЯТИЕ, Дисплей
системы навигации.>

8

ПРОВЕРКА ЦЕНТРАЛЬНОГО ДИСПЛЕЯ.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем (i90 или i144) центрального дис-
плея.
3) Подключите Subaru Select Monitor, затем переведите
выключатель зажигания в положение ON.
4) Проведите очистку памяти от КДН центрального бло-
ка управления.
5) Считайте КДН центрального блока управления.

Выявлен ли КДН
U1302?

Переходите к ша-
гу 10.

Переходите к шагу 9.

LAN(diag)-91

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

9

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (i84) центрального блока управ-
ления и разъем (i90) или (i144) центрального дисплея.
2) Проверьте жгут проводов между разъемами цент-
рального блока управления и центрального дисплея на
предмет разрыва цепи или короткого замыкания.

Разъемы и клеммы

Модель с системой навигации (встроенной аудио-
системой)

(i144) № 6 — (i84) № 26:
(i144) № 18 — (i84) № 27:

Модель с системой навигации DVD

(i90) № 14 — (i84) № 26:
(i90) № 6 — (i84) № 27:

Жгут проводов
исправен?

Замените цент-
ральный дисплей.
<См. AC-29, СНЯ-
ТИЕ, Блок управ-
ления (модель с
автоматическим
кондиционером).>

Устраните разрыв
или короткое замы-
кание в жгуте прово-
дов или замените
жгут проводов.

10

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Проверьте текущие данные центрального блока управле-
ния (неисправность комбинации приборов).

Отображается ли
сообщение “OK”?

Переходите к ша-
гу 11.

Замените комбина-
цию приборов. <См.
IDI-26, СНЯТИЕ, Ком-
бинация приборов.>

11

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините разъем (i10) комбинации приборов.
3) Подключите Subaru Select Monitor, затем переведите
выключатель зажигания в положение ON.
4) Проведите очистку памяти от КДН центрального бло-
ка управления.
5) Считайте КДН центрального блока управления.

Выявлен ли КДН
U1302?

Переходите к ша-
гу 13.

Переходите к шагу
12.

12

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (i10) комбинации приборов.
2) Проверьте жгут проводов между разъемами цент-
рального блока управления и комбинации приборов на
предмет разрыва цепи или короткого замыкания.

Разъемы и клеммы

(i10) № 21 — (i84) № 27:
(i10) № 22 — (i84) № 26:

Жгут проводов
исправен?

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбинация
приборов.>

Устраните разрыв
или короткое замы-
кание в жгуте прово-
дов или замените
жгут проводов.

13

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B282) электронного блока уп-
равления автоматическим кондиционером, разъем (i90)
или (i144) центрального монитора, разъем (i10) комбина-
ции приборов, а также разъем (i84) центрального блока
управления.
2) Измерьте сопротивление между клеммами разъема.

Разъемы и клеммы

(i84) № 27 — (i84) № 26:

Сопротивление
составляет
1 МОм или бо-
лее?

Переходите к ша-
гу 14.

Устраните короткое
замыкание в жгуте
проводов или заме-
ните его на новый.

14

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте сопротивление между разъемом центрального
блока управления и массой кузова.

Разъемы и клеммы

(B280) № 27 — Масса кузова:
(B280) № 26 — Масса кузова:
(i84) № 26 — Масса кузова:
(i84) № 27 — Масса кузова:

Сопротивление
составляет ме-
нее 10 Ом?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к шагу
15.

15

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в положение ON.
2) Измерьте напряжение между разъемом центрального
блока управления и массой кузова.

Разъемы и клеммы

(B280) № 27 (+) — Масса кузова (–):
(B280) № 26 (+) — Масса кузова (–):
(i84) № 26 (+) — Масса кузова (–):
(i84) № 27 (+) — Масса кузова (–):

Напряжение со-
ставляет 6 В или
более?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Замените централь-
ный блок управле-
ния. <См. SL-71,
СНЯТИЕ, Централь-
ный блок управле-
ния.>

Шаг

Проверка

Да

Нет
