LAN(diag)-84

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

10

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Проверьте текущие данные центрального блока
управления (неисправность центрального дисп-
лея).

Отображается ли сооб-
щение “OK”?

Переходите к шагу
11.

Устраните неис-
правность цент-
рального дисплея
или замените его.
<См. ET-19, СНЯ-
ТИЕ, Дисплей сис-
темы навигации.>

11

ПРОВЕРКА ЦЕНТРАЛЬНОГО ДИСПЛЕЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем центрального дисплея.
3) Переведите выключатель зажигания в поло-
жение ON и считайте КДН.

Исчезло ли сообщение о
КДН U1300?

Переходите к шагу
12.

Переходите к шагу
13.

12

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (i84) центрального блока
управления и разъем (i90) или (i144) центрального
дисплея.
2) Проверьте жгут проводов между разъемами
центрального блока управления и центрального
дисплея на предмет разрыва цепи или короткого
замыкания.

Разъемы и клеммы

Модель с системой навигации (встроенной
аудиосистемой)

(i144) № 6 — (i84) № 27:
(i144) № 14 — (i84) № 26:

Модель с системой навигации DVD

(i90) № 14 — (i84) № 26:
(i90) № 6 — (i84) № 27:

Жгут проводов испра-
вен?

Замените централь-
ный дисплей. <См.
AC-29, СНЯТИЕ,
Блок управления
(модель с автомати-
ческим кондицио-
нером).>

Устраните разрыв
или короткое за-
мыкание в жгуте
проводов или за-
мените жгут про-
водов.

13

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального бло-
ка управления и разъем (B282) блока управления
автоматическим кондиционером.
2) Измерьте сопротивление между разъемами
центрального блока управления и блока управле-
ния автоматическим кондиционером.

Разъемы и клеммы

(B282) № 10 — (B280) № 26:
(B282) № 9 — (B280) № 27:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу
14.

Устраните разрыв
в жгуте проводов
или замените его.

14

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините все разъемы.
2) Измерьте сопротивление между разъемом цен-
трального блока управления и массой кузова.

Разъемы и клеммы

(B280) № 27 — Масса кузова:
(B280) № 26 — Масса кузова:
(i84) № 26 — Масса кузова:
(i84) № 27 — Масса кузова:

Сопротивление состав-
ляет менее 10 Ом?

Устраните корот-
кое замыкание в
жгуте проводов или
замените его на но-
вый.

Переходите к шагу
15.

15

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом цент-
рального блока управления и массой кузова.

Разъемы и клеммы

(B280) № 27 (+) — Масса кузова (–):
(B280) № 26 (+) — Масса кузова (–):
(i84) № 26 (+) — Масса кузова (–):
(i84) № 27 (+) — Масса кузова (–):

Напряжение составляет
6 В или более?

Устраните корот-
кое замыкание в
жгуте проводов или
замените его на но-
вый.

Замените цент-
ральный блок уп-
равления. <См. SL-
71, СНЯТИЕ, Цент-
ральный блок уп-
равления.>

Шаг

Проверка

Да

Нет

LAN(diag)-85

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

T: КДН U1301 СБОЙ В РАБОТЕ СЧЕТЧИКА НИЗКОСКОРОСТНОЙ ШИНЫ

CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Определите неисправный блок, разрыв или короткое замыкание в линии CAN. Устраните неисправ-
ность или произведите замену.
(Кроме того, при определении неисправности блока в счетчике может наблюдаться ошибка свобод-
ного доступа.)
ПРИЗНАК НЕИСПРАВНОСТИ:
На одометре/счетчике пройденного пути отображается сообщение “Er LC”. (Кроме моделей с ком-
бинацией приборов с мультиинформационным дисплеем)

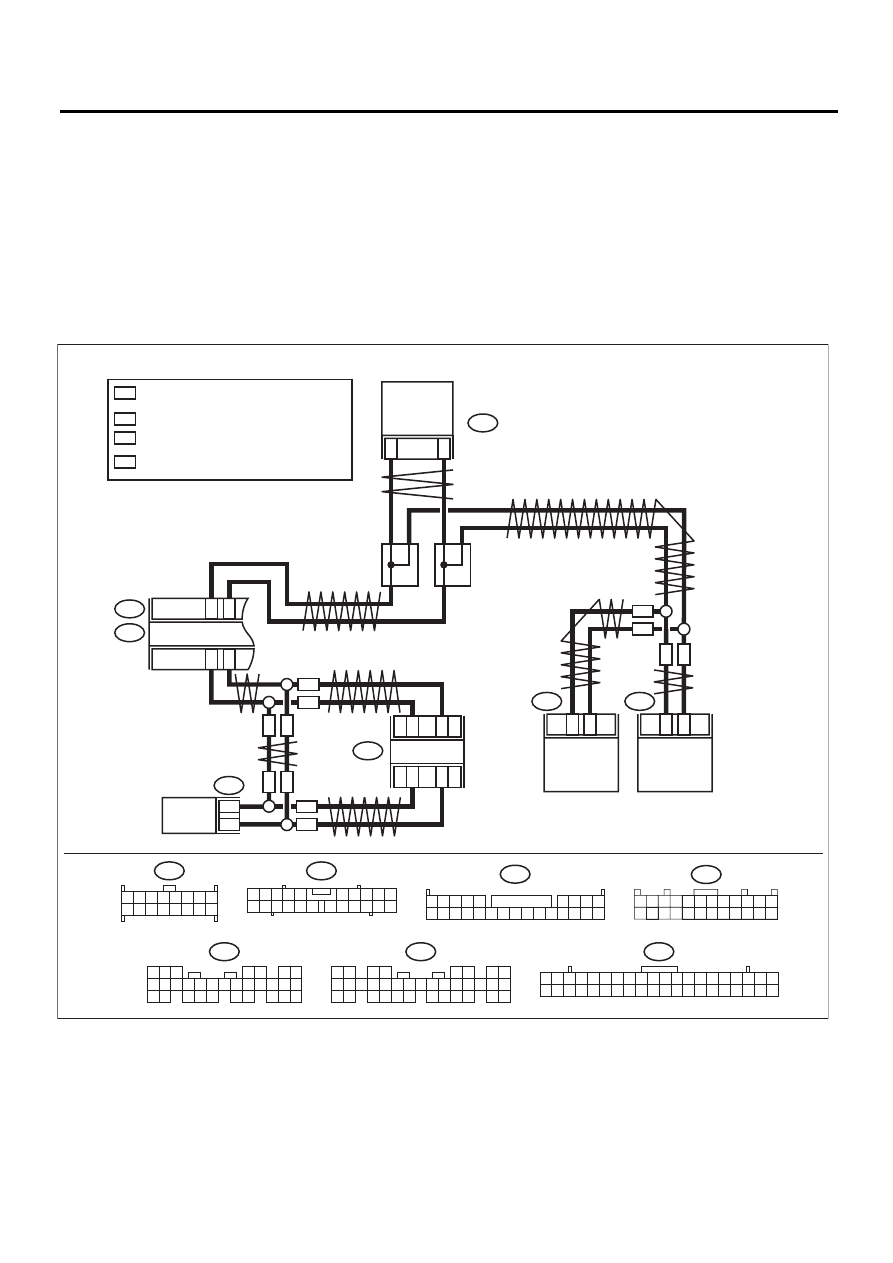

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

A26

A27

B26

B25

i84

A:

B280

B:

A22

i10

A:

A21

i90

A:

i144

A:

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

B280

B:

A:

i84

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

13

i10

3 4 5

6 7 8 9

19 20 21

14 15 16

17 18

1 2

10

12

11

13

22

A:

i90

A:

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

B419

1 2 3 4 5

10

6

11 12 13 14 15 16 17 18 19 20 21

7 8 9

22 23 24

A6

A1

8

B282

9

10

EH

EH

EE

EE

B282

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

A6

A1

4

B419

13

4

14

5

WP

WP

WP

WP

OP

OP

OP

OP

EH

EE

OP

WP

1 2 3 4

13 14 15 16

5

17

6

18

7

19

8

20

9

21

10
22

11
23

12
24

i144

A:

LAN00317

КОМБИНАЦИЯ
ПРИБОРОВ

БЛОК

СИСТЕМЫ

 НАВИГАЦИИ

БЛОК

СИСТЕМЫ

 НАВИГАЦИИ

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОГО
КОНДИЦИОНЕРА

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

:  БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
   ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

:  С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
   ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

:  МОДЕЛЬ С СИСТЕМОЙ НАВИГАЦИИ

(С ВСТРОЕННОЙ АУДИОСИСТЕМОЙ)





:  МОДЕЛЬ С СИСТЕМОЙ НАВИГАЦИИ НА DVD



БЛОК УПРАВЛЕНИЯ

ДОСТУПОМ

LAN(diag)-86

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor для считыва-
ния КДН центрального блока управления.

Отображаются ли ка-
кие-либо другие КДН по-
мимо U1301?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управления.

Соответствует ли КДН
U1301 текущей неис-
правности?

Проверьте соеди-
нение в разъеме
жгута проводов.
Переходите к шагу
3.

Переходите к ша-
гу 3.

3

ПРОВЕРКА КДН.
Переведите выключатель зажигания в положение
OFF и повторно считайте КДН.

Соответствует ли КДН
U1301 текущей неис-
правности?

Переходите к шагу
4.

Временная потеря
контакта.

4

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor текущие
данные центрального блока управления (неисправ-
ность автоматического кондиционера).

Отображается ли сооб-
щение “OK”?

Переходите к шагу
5.

Проведите само-
диагностику авто-
матического кон-
диционера. < См.
AC(diag)-10, ПО-
РЯДОК РАБОТЫ,
Диагностическая
таблица самоди-
агностики.>

5

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕ-
НИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем (B282) электронного блока
управления автоматическим кондиционером.
3) Подключите Subaru Select Monitor, затем пере-
ведите выключатель зажигания в положение ON.
4) Проведите очистку памяти от КДН центрального
блока управления.
5) Считайте КДН центрального блока управления.

Выявлен ли КДН U1301? Переходите к шагу

7.

Переходите к ша-
гу 6.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального блока
управления и разъем (B282) блока управления ав-
томатическим кондиционером.
2) Проверьте жгут проводов между разъемами
центрального блока управления и блока управле-
ния автоматическим кондиционером на предмет
разрыва цепи или короткого замыкания.

Разъемы и клеммы

(B282) № 10 — (B280) № 26:
(B282) № 9 — (B280) № 27:

Жгут проводов испра-
вен?

Замените элект-
ронный блок управ-
ления автомати-
ческим кондицио-
нером. <См. AC-29,
СНЯТИЕ, Блок уп-
равления (модель с
автоматическим
кондиционером).>

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов или
замените жгут
проводов.

7

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Проверьте текущие данные центрального блока уп-
равления (неисправность центрального дисплея).

Отображается ли сооб-
щение “OK”?

Переходите к шагу
8.

Устраните неис-
правность цент-
рального дисплея
или замените его.
<См. ET-19, СНЯ-
ТИЕ, Дисплей сис-
темы навигации.>

8

ПРОВЕРКА ЦЕНТРАЛЬНОГО ДИСПЛЕЯ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем (i90 или i144) центрального
дисплея.
3) Подключите Subaru Select Monitor, затем пере-
ведите выключатель зажигания в положение ON.
4) Проведите очистку памяти от КДН центрального
блока управления.
5) Считайте КДН центрального блока управления.

Выявлен ли КДН U1301? Переходите к шагу

10.

Переходите к ша-
гу 9.

LAN(diag)-87

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

9

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B280) центрального блока
управления и разъем (i90 или i144) центрального
дисплея.
2) Проверьте жгут проводов между разъемами
центрального блока управления и центрального
дисплея на предмет разрыва цепи или короткого
замыкания.

Разъемы и клеммы

Модель с системой навигации (встроенной ау-
диосистемой)

(i144) № 6 — (i84) № 26:
(i144) № 18 — (i84) № 27:

Модель с системой навигации DVD

(i90) № 14 — (i84) № 26:
(i90) № 6 — (i84) № 27:

Жгут проводов испра-
вен?

Замените цент-
ральный дисплей.
<См. AC-29, СНЯ-
ТИЕ, Блок управле-
ния (модель с авто-
матическим конди-
ционером).>

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов или
замените жгут
проводов.

10

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Проверьте текущие данные центрального блока уп-
равления (неисправность комбинации приборов).

Отображается ли сооб-
щение “OK”?

Переходите к шагу
11.

Замените комби-
нацию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбинация
приборов.>

11

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем (i10) комбинации прибо-
ров.
3) Подключите Subaru Select Monitor, затем пере-
ведите выключатель зажигания в положение ON.
4) Проведите очистку памяти от КДН центрального
блока управления.
5) Считайте КДН центрального блока управления.

Выявлен ли КДН U1301? Переходите к шагу

13.

Переходите к ша-
гу 12.

12

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (i10) комбинации прибо-
ров.
2) Проверьте жгут проводов между разъемами
центрального блока управления и комбинации при-
боров на предмет разрыва цепи или короткого за-
мыкания.

Разъемы и клеммы

(i10) № 21 — (i84) № 27:
(i10) № 22 — (i84) № 26:

Жгут проводов испра-
вен?

Замените комбина-
цию приборов.
<См. IDI-26, СНЯ-
ТИЕ, Комбинация
приборов.>

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов или
замените жгут
проводов.

13

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B282) электронного блока
управления автоматическим кондиционером, разъ-
ем (i90) или (i144) центрального монитора, разъем
(i10) комбинации приборов, а также разъем (i84)
центрального блока управления.
2) Измерьте сопротивление между клеммами
разъема.

Разъемы и клеммы

(i84) № 27 — (i84) № 26:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу
14.

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

14

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Подсоедините соединительный разъем.
2) Измерьте сопротивление между разъемом цент-
рального блока управления и массой кузова.

Разъемы и клеммы

(B280) № 27 — Масса кузова:
(B280) № 26 — Масса кузова:
(i84) № 26 — Масса кузова:
(i84) № 27 — Масса кузова:

Сопротивление состав-
ляет менее 10 Ом?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к ша-
гу 15.

Шаг

Проверка

Да

Нет
