LAN(diag)-44

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в
положение OFF.
2) Снимите предохранитель (№ 12).

Предохранитель перегорел? Замените предохрани-

тель (№ 12). Если заме-
ненный предохрани-
тель так же легко пере-
горает, то устраните
короткое замыкание в
жгуте проводов между
предохранителем (№
12) и центральным бло-
ком управления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДИМОСТИ ЖГУТА
ПРОВОДОВ.
1) Отсоедините разъем (i84) от централь-
ного блока управления.
2) Переведите выключатель зажигания в
положение ON.
3) Измерьте напряжение между разъемом
центрального блока управления и массой
кузова.

Разъемы и клеммы

(i84) № 1 (+) — Масса кузова (–):

Напряжение составляет 9 —
15 В?

Переходите к шагу 3.

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов меж-
ду центральным
блоком управле-
ния и предохра-
нителем.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.

Плохой контакт в разъеме
центрального блока управ-
ления?

Устраните неисправ-
ность в контактах разъ-
ема.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ ЦЕНТ-
РАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Подсоедините все разъемы.
2) Выполните процедуру очистки памяти.
3) Считайте КДН.

Отображается ли на дисплее
Subaru Select Monitor тот же
самый КДН?

Замените центральный
блок управления. <См.
SL-71, Центральный
блок управления.>

Временная поте-
ря контакта.

LAN(diag)-45

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

G: КДН B1104 НЕИСПРАВНОСТЬ В ЦЕПИ ЭЛЕКТРОПИТАНИЯ

АКСЕССУАРОВ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание в цепи электропитания аксессуаров.
ПРИЗНАК НЕИСПРАВНОСТИ:
Если выключатель зажигания переведен в положении ACC, стеклоочиститель заднего стекла мо-
жет не работать.

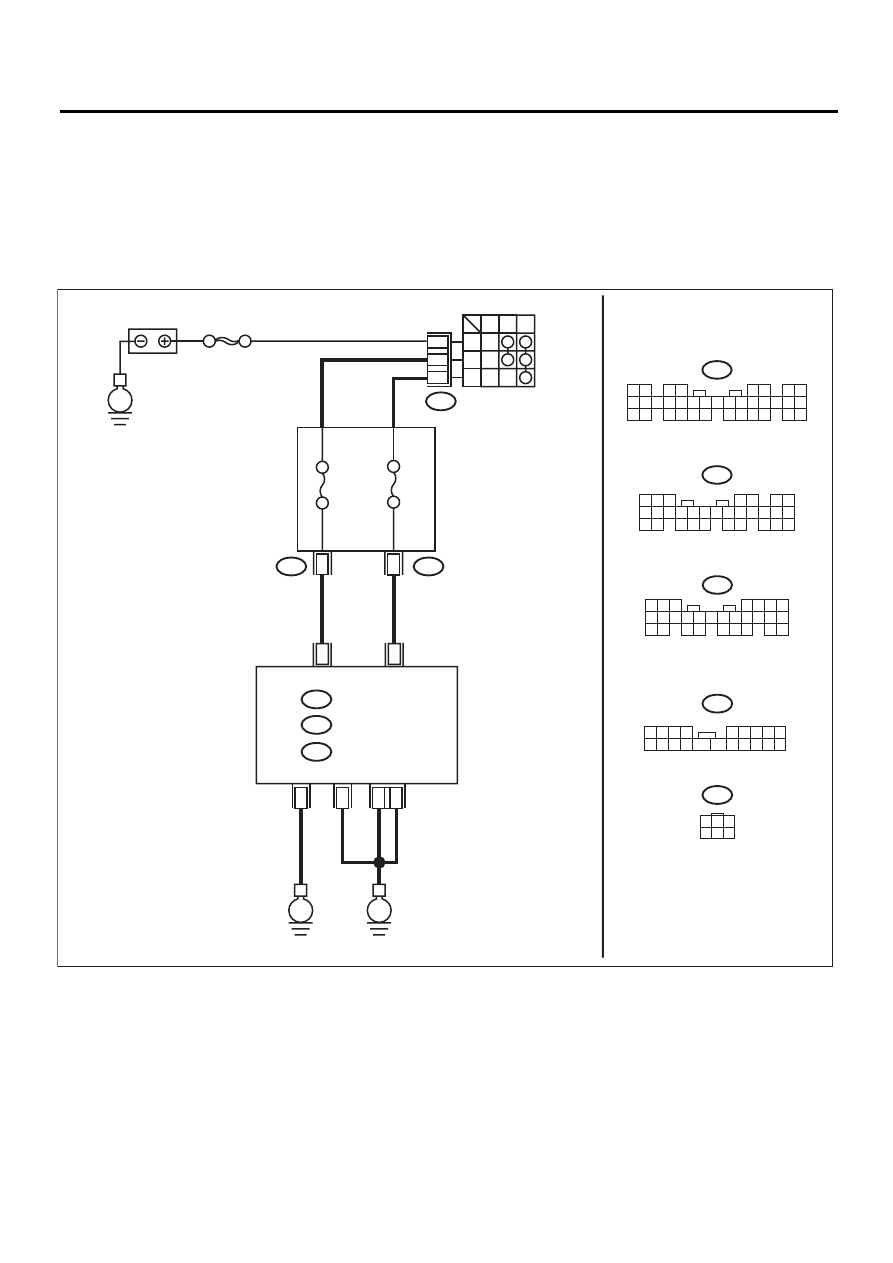

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

LAN00326

A1

A24

1

8

B72

3

B

5

1

ACC

ACC

OFF

IG

ON

B280

B:

B281

C:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

i84

A:

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

1 2 3 4

5 6 7 8 9

10 11 12

19 20

13 14 15 16 17 18

i5

i5

E

ГЛАВНЫЙ SBF

FB-28 No.31

i84

B280

B:

A:

B281

C:

A21

C9

B22

C8

E

E

FB-37 No.12

B72

1

3

4 5 6

2

i5

ЦЕНТРАЛЬНЫЙ БЛОК

АККУМУЛЯТОР

ПРЕДОХРАНИТЕЛЬ

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

ПИТ

АНИЕ

ВСПОМОГ

А

ТЕЛЬНОГ

О

ОБОР

УДОВ

АНИЯ

ПОДА

ЧА НАПРЯЖЕНИЯ

ПИТ

АНИЯ ПРИ ВКЛЮ-

ЧЕНИИ ЗАЖИГ

АНИЯ

LAN(diag)-46

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в
положение OFF.
2) Снимите предохранитель (№ 31).

Предохранитель перегорел? Замените предохрани-

тель (№ 31). Если за-
мененный предохрани-
тель так же легко пе-
регорает, то устраните
короткое замыкание в
жгуте проводов между
предохранителем (№
31) и центральным
блоком управления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРОВОДИМОСТИ ЖГУТА
ПРОВОДОВ.
1) Отсоедините разъем (i84) от централь-
ного блока управления.
2) Переведите выключатель зажигания в
положение ON.
3) Измерьте напряжение между разъемом
центрального блока управления и массой
кузова.

Разъемы и клеммы

(i84) № 24 (+) — Масса кузова (–):

Напряжение составляет 9 —
15 В?

Переходите к шагу 3.

Устраните раз-
рыв или короткое
замыкание в жгу-
те проводов меж-
ду центральным
блоком управле-
ния и предохра-
нителем.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.

Плохой контакт в разъеме
центрального блока управ-
ления?

Устраните неисправ-
ность в контактах
разъема.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ ЦЕНТ-
РАЛЬНОГО БЛОКА УПРАВЛЕНИЯ.
1) Подсоедините все разъемы.
2) Выполните процедуру очистки памяти.
3) Считайте КДН.

Отображается ли КДН на
Subaru Select Monitor?

Замените централь-
ный блок управления.
<См. SL-71, Централь-
ный блок управле-
ния.>

Временная поте-
ря контакта.

LAN(diag)-47

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

H: КДН B1105 НЕИСПРАВНОСТЬ В ЦЕПИ БЛОКИРОВКИ КЛЮЧА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Короткое замыкание на массу в цепи блокировки ключа.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Плохой контакт в цепи электропитания цепи блокировки ключа.
• Блокировка ключа не снимается или не устанавливается.

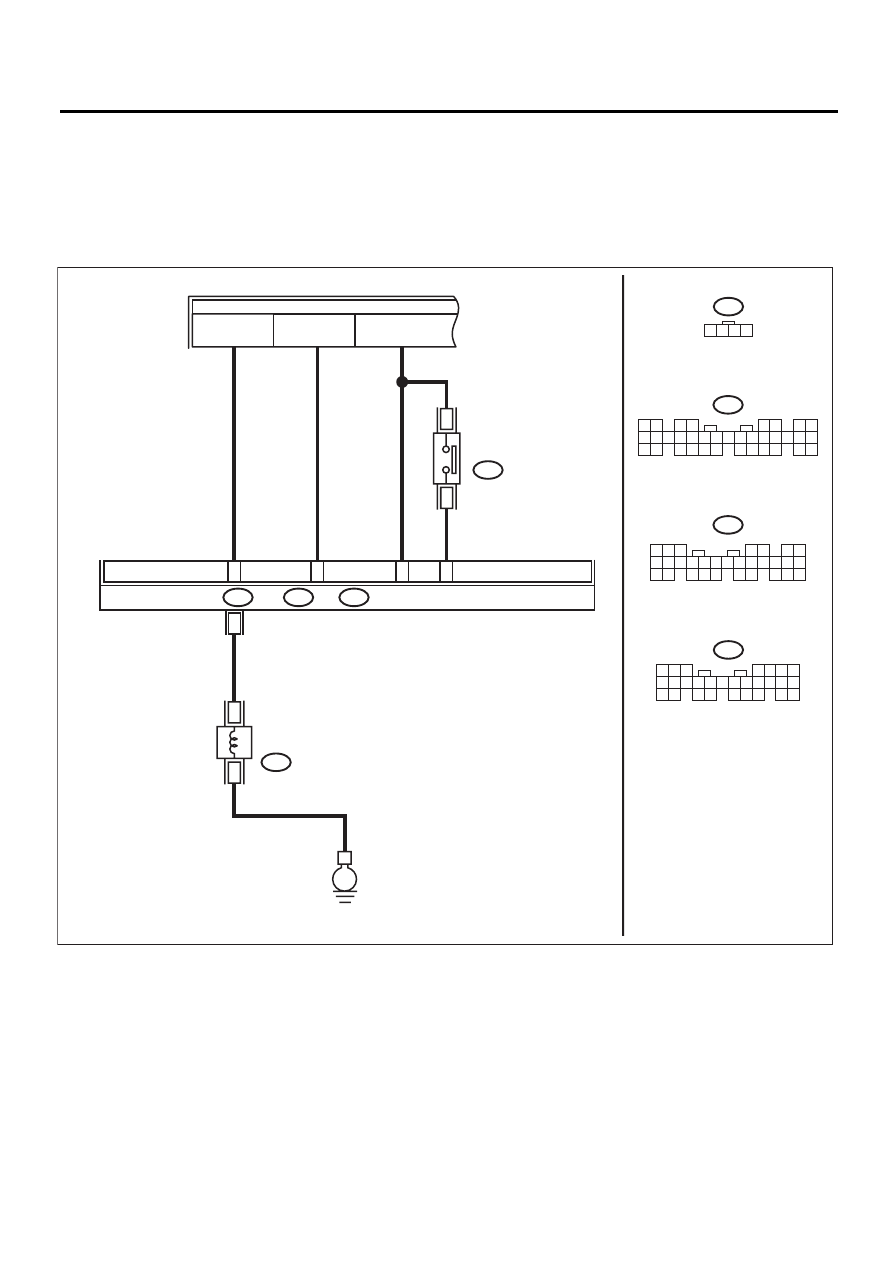

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

LAN00169

B5

FB-28

ПРЕДОХРАНИТЕЛЬ

F/B №31 (ACC)

FB-37

ПРЕДОХРАНИТЕЛЬ

F/B №12 (IG)

MB-28

ПРЕДОХРАНИТЕЛЬ

M/B № 14 (B)

E

3

4

2

1

A24

C7

C1

A1

i84

A:

B280

B:

B281

C:

B350

B350

B280

B:

B350

1 2 3 4

B281

C:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

i84

A:

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ДАТЧИК СИСТЕМЫ
ПРЕДУПРЕЖДЕНИЯ
КЛЮЧА ЗАЖИГАНИЯ

ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

СОЛЕНОИД
БЛОКИРОВКИ
КЛЮЧА
