Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

ОСТОРОЖНО:
При замене центрального блока управления на модели, оборудованной системой иммоби-
лайзера обратитесь к "Файлу справки к программному обеспечению для ПК Subaru Select
Monitor".

8

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ЦЕНТ-
РАЛЬНЫМ БЛОКОМ УПРАВЛЕНИЯ И РАЗЪ-
ЕМОМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ.
Измерьте сопротивление между центральным
блоком управления и разъемом канала передачи
данных.

Разъемы и клеммы

(B40) № 7 — (B280) № 19:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 9.

Устраните неис-
правность в разъ-
емах и жгуте про-
водов между цен-
тральным блоком
управления и
Subaru Select
Monitor.

9

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ ЦЕПИ РЕЗЕРВ-
НОГО ПИТАНИЯ.
Убедитесь, что предохранитель цепи резервного
питания не перегорел и правильно вставлен.

Предохранитель цепи резер-
вного питания в норме?

Переходите к ша-
гу 10.

Замените предох-
ранитель цепи ре-
зервного питания
или вставьте его в
гнездо предохра-
нителя.

10 ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.

1) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен).
2) Измерьте напряжение системы зажигания
между разъемом центрального блока управления
и массой кузова.

Разъемы и клеммы

(i84) № 1 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 11.

Устраните разрыв
цепи в жгуте про-
водов между цен-
тральным блоком
управления и ак-
кумулятором.

11 ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ

МЕЖДУ ЦЕНТРАЛЬНЫМ БЛОКОМ УПРАВЛЕ-
НИЯ И МАССОЙ КУЗОВА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от центрального блока
управления.
3) Измерьте сопротивление жгута проводов
между центральным блоком управления и массой
кузова.

Разъемы и клеммы

(B280) № 19 — Масса кузова:

Сопротивление составляет 1
МОм или более?

Переходите к ша-
гу 12.

Устраните пло-
хой контакт в жгу-
те проводов меж-
ду центральным
блоком управле-
ния и массой.

12 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В

РАЗЪЕМЕ.

Выявлены ли ненадежные
контакты в цепи массы бло-
ка управления и Subaru
Select Monitor?

Замените цент-
ральный блок уп-
равления. <См.
SL-71, Централь-
ный блок управ-
ления.>

Устраните неис-
правность в кон-
тактах разъема.

Шаг

Проверка

Да

Нет

LAN(diag)-37

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

B: КДН НЕ СОХРАНЕН

ДИАГНОЗ:
Неисправность комбинации приборов
ПРИЗНАК НЕИСПРАВНОСТИ:
• Сообщение об ошибке связи на одометре/счетчике пройденного пути не сбрасывается. (Кроме
моделей с комбинацией приборов с мультиинформационным дисплеем)
• На дисплее Subaru Select Monitor отображается сообщение “No trouble code” (“Код неисправности
отсутствует”).

ПРИМЕЧАНИЕ:
Если на дисплее Subaru Select Monitor не отображается какой-либо КДН, то система связи LAN ис-
правна.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ОШИБКИ СВЯЗИ, ОТОБРАЖАЕ-
МОЙ НА ДИСПЛЕЕ, ПРИ ПОМОЩИ КОМБИНА-
ЦИИ ПРИБОРОВ.
Переведите выключатель зажигания в положе-
ние ON.

Отображается ли сообщение
об ошибке связи? (кроме мо-
делей с комбинацией прибо-
ров с мультиинформацион-
ным дисплеем)

Проведите диа-
гностику в соот-
ветствии с сооб-
щением об ошиб-
ке связи.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Проведите самодиагностику комбинации прибо-
ров.

Комбинация приборов ис-
правна?

Переходите к ша-
гу 3.

Замените комби-
нацию приборов.
<См. IDI-26, Ком-
бинация прибо-
ров.>

3

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВ-
ЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor
текущие данные ECM.
2) Проверьте пункт “body integrated unit data
received” (“данные, полученные с центрального
блока управления”).

Отображается ли на дисплее
“Yes” (“Да”)?

Переходите к ша-
гу 4.

Замените цент-
ральный блок уп-
равления. <См.
SL-71, Централь-
ный блок управ-
ления.>

4

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВ-
ЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor
текущие данные ECM.
2) Проверьте пункт “body integrated unit counter
update” (“обновление счетчика центрального
блока управления”).

Отображается ли на дисплее
“Yes” (“Да”)?

Устраните неис-
правность в кон-
тактах разъема.

Замените цент-
ральный блок уп-
равления. <См.
SL-71, Централь-
ный блок управ-
ления.>

LAN(diag)-38

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

C: КДН B1100 СИСТЕМНАЯ ОШИБКА ЦЕНТРАЛЬНОГО БЛОКА

УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Системная ошибка центрального блока управления
ПРИЗНАК НЕИСПРАВНОСТИ:
• Проверьте, загорелась ли на комбинации приборов предупреждающая лампа, а также отобража-
ется ли на дисплее сообщение об ошибке связи “Er IU”. (Кроме моделей с комбинацией приборов с
мультиинформационным дисплеем)
• Сбой связи в системе LAN при реализации функции иммобилайзера.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КДН.
Подсоедините Subaru Select Monitor и счи-
тайте все КДН.

Отображаются ли другие
КДН, не относящиеся к цент-
ральному блоку управления?

Проведите диа-
гностику по КДН
других блоков уп-
равления.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КДН.
Проверьте КДН центрального блока управ-
ления.

Указывает ли КДН B1100 на
текущую неисправность?

Переходите к ша-
гу 3.

Переходите к ша-
гу 4.

3

ПРОВЕРКА КДН.
Переведите выключатель зажигания в по-
ложение OFF и повторно считайте КДН.

Указывает ли КДН B1100 на
текущую неисправность?

Замените цент-
ральный блок уп-
равления. <См.
SL-71, Централь-
ный блок управ-
ления.>

Переходите к ша-
гу 4.

4

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ.
Выведите на дисплей Subaru Select Monitor
сигналы частоты вращения двигателя и
скорости автомобиля, получаемые с ECM,
TCM, VDC/ABS и центрального блока уп-
равления в одинаковых условиях, и сравни-
те данные.

Совпадают ли данные?

Временная поте-
ря контакта. Вы-
полните процеду-
ру очистки памя-
ти.

Переходите к ша-
гу 5.

5

ПРОВЕРКА ВСЕХ КДН.

Отображается ли на дисплее
КДН ECM?

Переходите к ша-
гу 6.

Замените цент-
ральный блок уп-
равления. <См.
SL-71, Централь-
ный блок управ-
ления.>

6

ПРОВЕРКА КДН, ОТНОСЯЩИХСЯ К ECM. Указывает ли КДН, отобра-

жаемый на дисплее, на неис-
правность связи системы
CAN?

Замените цент-
ральный блок уп-
равления. <См.
SL-71, Централь-
ный блок управ-
ления.>

Проведите диа-
гностику в соот-
ветствии с КДН
блока ECM.

LAN(diag)-39

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА LAN (ДИАГНОСТИКА)

D: КДН B1101 НЕИСПРАВНОСТЬ В ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ОТ АККУМУЛЯТОРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание в цепи электропитания от аккумулятора.
ПРИЗНАК НЕИСПРАВНОСТИ:
Неисправность отсутствует, так как активизировано резервное питание.

ПРИМЕЧАНИЕ:
Если одновременно отображается КДН B1102 неисправности в цепи электропитания от аккумуля-
тора и в цепи резервного питания, то это может свидетельствовать об отказе всех функций цент-
рального блока управления.

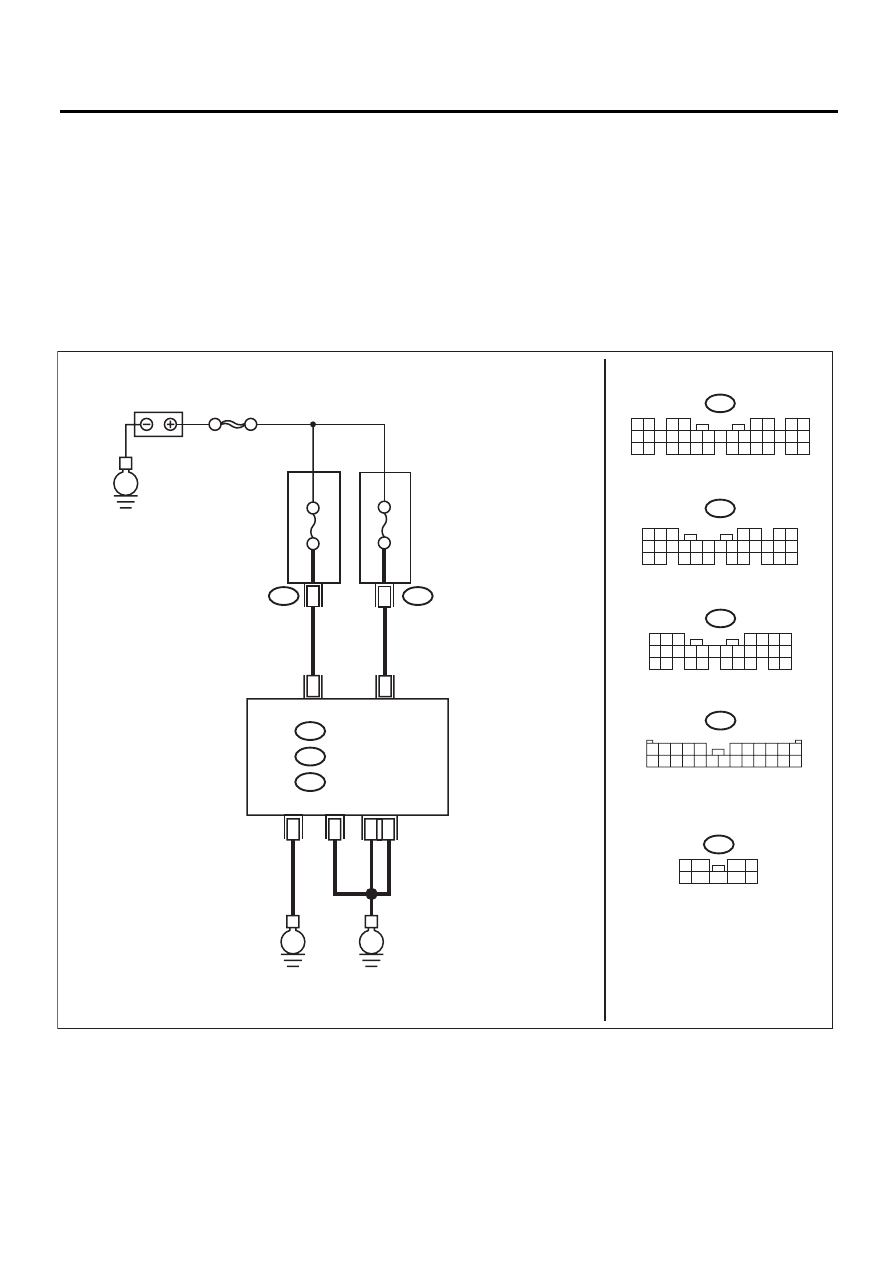

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

LAN00325

B7

C2

A21

C9

B22

C8

19

9

i84

B52

B280

B144

B:

A:

B52

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

E

ГЛАВНЫЙ SBF

B281

C:

E

E

B280

B:

B281

C:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

21

30

i84

A:

1 2

3 4

5 6

7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

FB-18 No.7

MB-29 No.8

B144

1
5

7

6

2

8

3

4
9

АККУМУЛЯТОР

ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

ЦЕПЬ УПР

АВЛЯЮЩЕГ

О



ПИТ

АНИЯ СИСТЕМЫ

ЦЕПЬ РЕЗЕРВНОГ

О

ПИТ

АНИЯ

БЛОК

ПРЕДОХРАНИТЕЛЕЙ

И РЕЛЕ
