EI-48

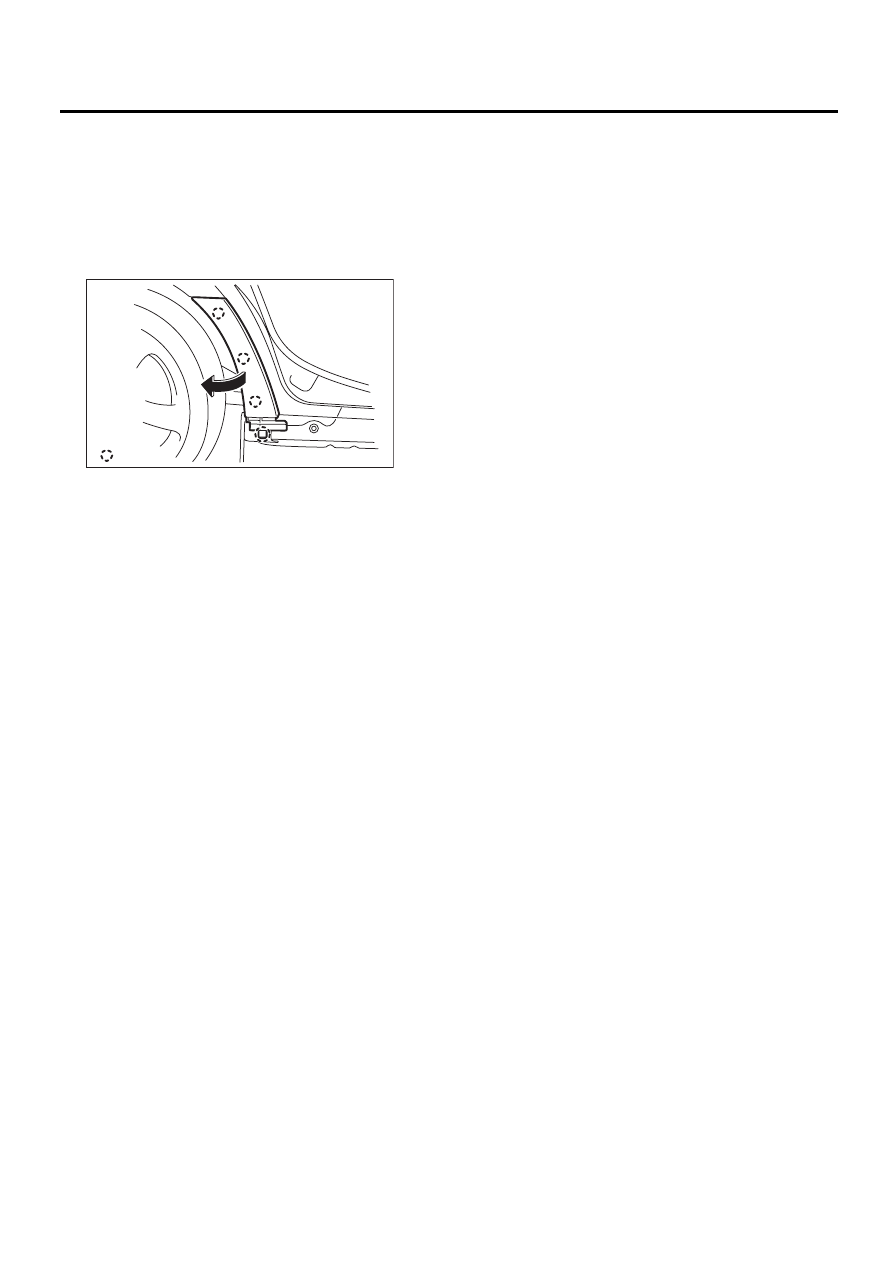

Щиток задней четверти

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

15.Щиток задней четверти

A: СНЯТИЕ

1) Снимите спойлеры порогов. <См. EI-44,
СНЯТИЕ, Спойлер порога.>
2) Снимите фиксаторы (А), поворачивая их на-
зад и используя арку крыла в качестве точки
опоры, а затем снимите щиток задней четверти.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00734

 : (A)

EI-49

Молдинг крыши

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

16.Молдинг крыши

A: СНЯТИЕ

1) Снимите крышку крепления багажника кры-
ши и отверните болты. (два болта с каждой
стороны)

2) Снимите молдинг крыши с кузова автомоби-
ля, потянув его вверх.

3) Снимите внутреннюю отделку крыши. <См.
EI-70, СНЯТИЕ, Внутренняя отделка крышки.>

4) Отверните гайки и снимите крепление ба-
гажника крыши.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Если проходная изолирующая втулка штиф-
та была повреждена во время снятия мол-
динга крыши, замените ее новой деталью. В
случае если обнаружены повреждения кры-
шек со стороны кузова или фиксаторов, а
также отслаивание молдинга крыши с кузо-
ва автомобиля, устраните неисправность,
чтобы предотвратить протечку воды.

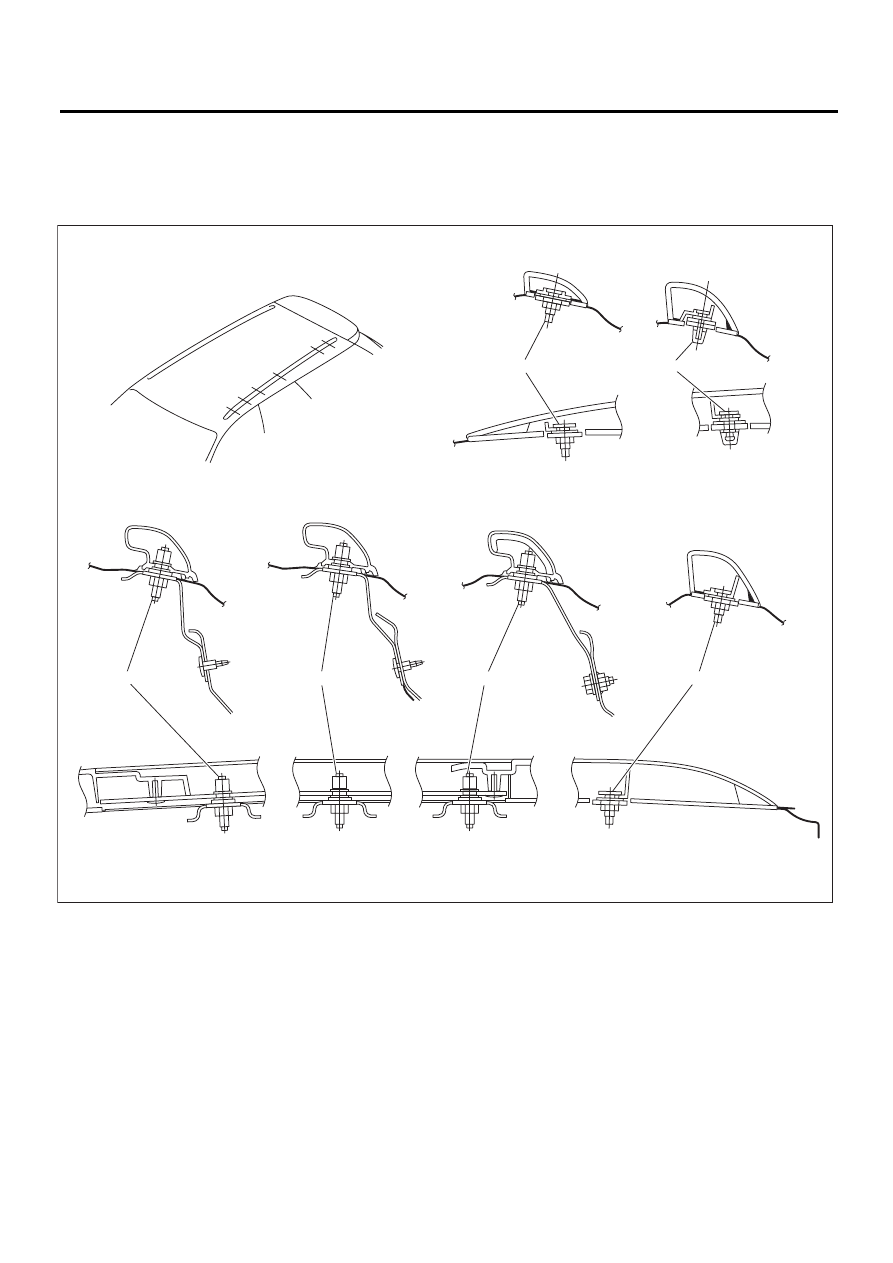

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

(1) Установочный штифт

(2) Молдинг крыши

(3) Крышка

(4) Фиксатор

(5) Проходная изолирующая втулка

EI-00658

EI-00660

(1)

(2)

(4)

(3)

(5)

EI-00659

EI-50

Направляющая багажника крыши

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

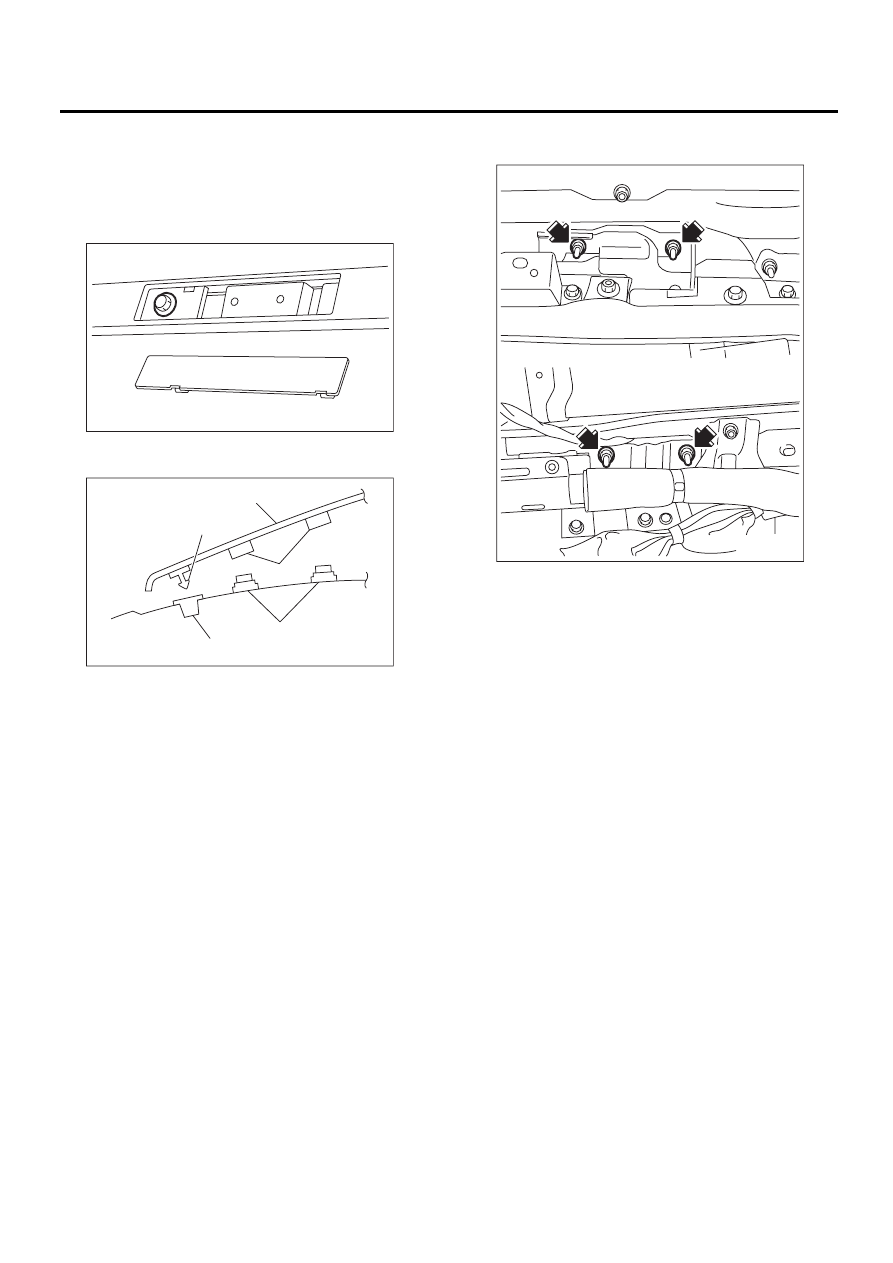

17.Направляющая багажника крыши

A: СНЯТИЕ

1) Снимите внутреннюю отделку крыши. <См. EI-70, СНЯТИЕ, Внутренняя отделка крышки.>
2) Отверните пять установочных гаек.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
При снятии или установке направляющей ба-
гажника  крыши, будьте осторожны, не поца-
рапайте панель кузова резьбовой шпилькой
направляющей багажника крыши.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

EI-00834

(A)

(B)

(C)

(D)

(E)

(F)

A

B

C

D

E

F

EI-51

Внутренняя отделка двери

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

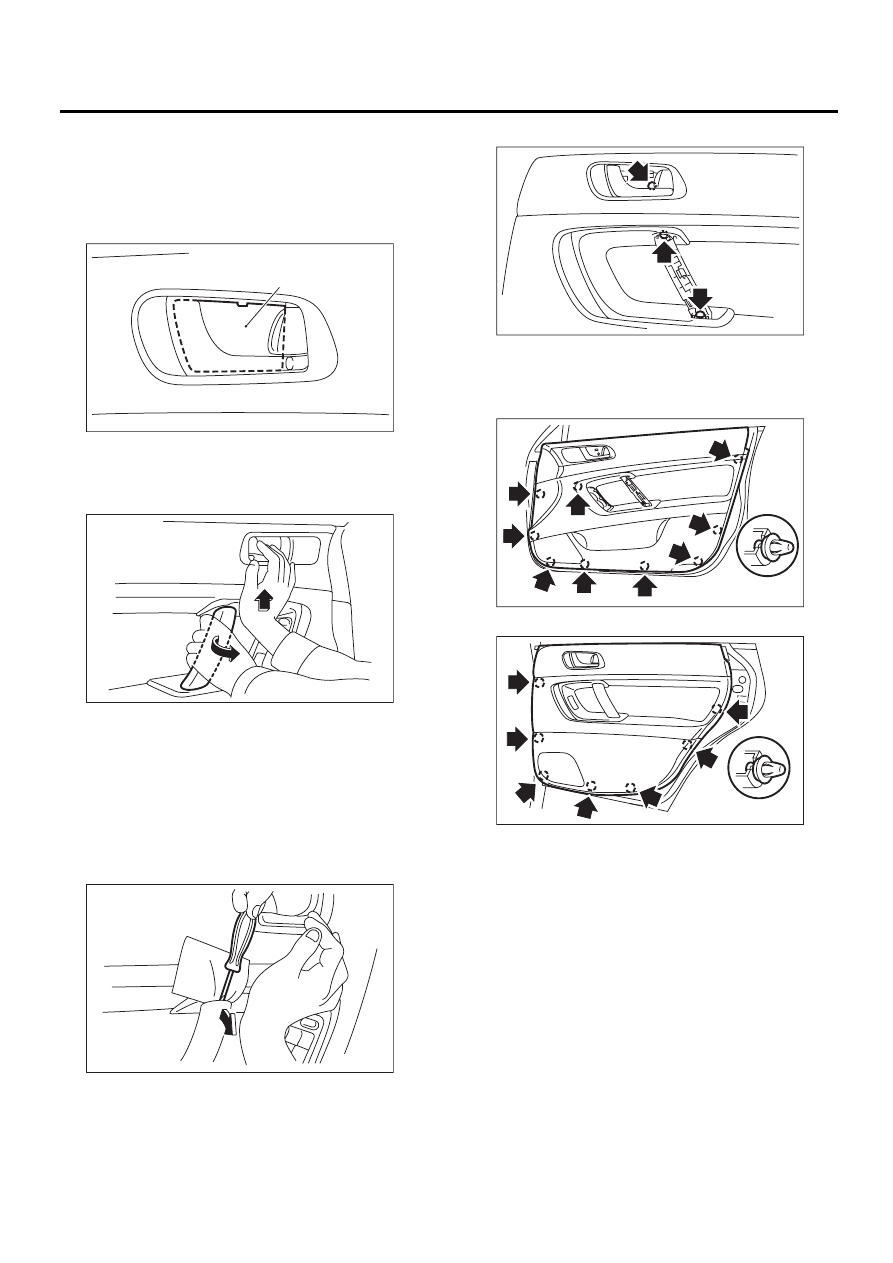

18.Внутренняя отделка двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите накладку (A) внутренней ручки
двери.

3) Потяните основание ручки в обивке двери
вверх и снимите крышку ручки в обивке двери,
поворачивая ее в сторону передней части ав-
томобиля.

ПРИМЕЧАНИЕ:
Если с помощью данных процедур крышка руч-
ки в обивке двери не снимается, нанесите за-
щитную пленку на наконечник плоской отверт-
ки и внутреннюю отделку двери и извлеките
верхнюю часть крышки ручки в обивке двери.

4) Ослабьте винты.

5) Снимите фиксаторы и отсоедините все
разъемы и тросы, чтобы снять внутреннюю от-
делку двери.
• Внутренняя отделка передней двери

• Внутренняя отделка задней двери

Левая сторона: Против часовой стрелки

Правая сторона: По часовой стрелке

EI-00649

(A)

EI-01025

EI-01026

EI-00651

EI-00652

EI-00656
