Subaru Legacy (2008 год). Руководство - часть 1094

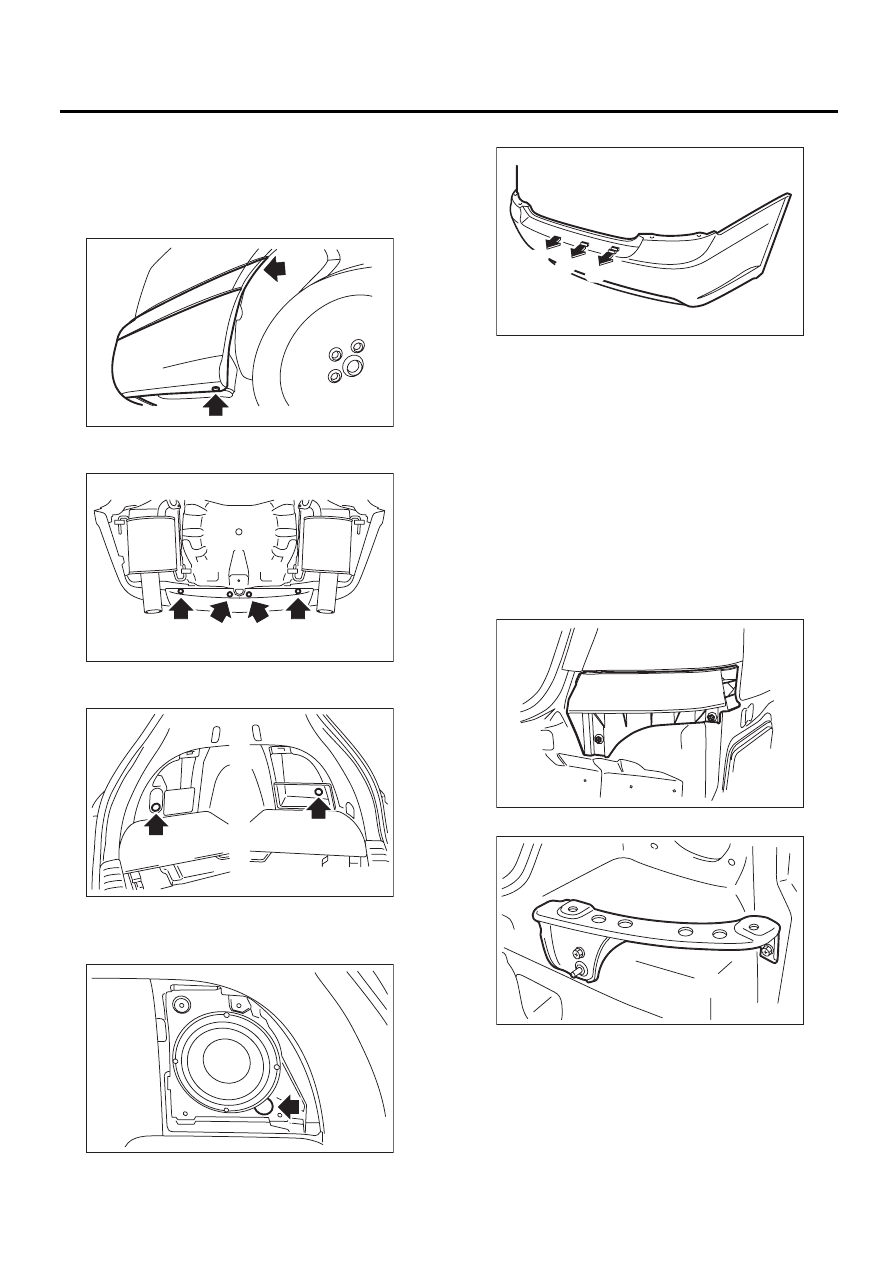

EI-40

Задний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

ПРИМЕЧАНИЕ:
Необходимо снять зажим (А) боковой декоратив-
ной накладки с облицовки бампера.
5) Отверните брызговик и снимите болт (А) с
внутренней части колесной арки и фиксаторы
(В) в нижней части бампера.

6) Снимите фиксаторы с нижней части заднего
бампера.

7) Снимите крышку сервисного отверстия и от-
верните болт.

ПРИМЕЧАНИЕ:
В моделях с низкочастотными динамиками
снимите накладку динамика.

8) Снимите задний бампер с кузова автомобиля.

ПРИМЕЧАНИЕ:
• Не следует тянуть, прилагая чрезмерные
усилия. В противном случае, можно повредить
монтажную зону кронштейна.
• Для облегчения снятия кронштейна отсоеди-
ните соединенные участки между облицовкой
бампера и кронштейном с одного конца до дру-
гого.

3. КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

Снимите облицовку заднего бампера с кузова
автомобиля, затем снимите каждый кронш-
тейн бампера.
• Угловая скоба

• Модель с кузовом Седан

• Модель с кузовом Универсал

EI-00580

(A)

(B)

EI-00581

EI-00584

EI-00585

EI-01058

(1)

(2)

(3)

EI-01583

EI-00587

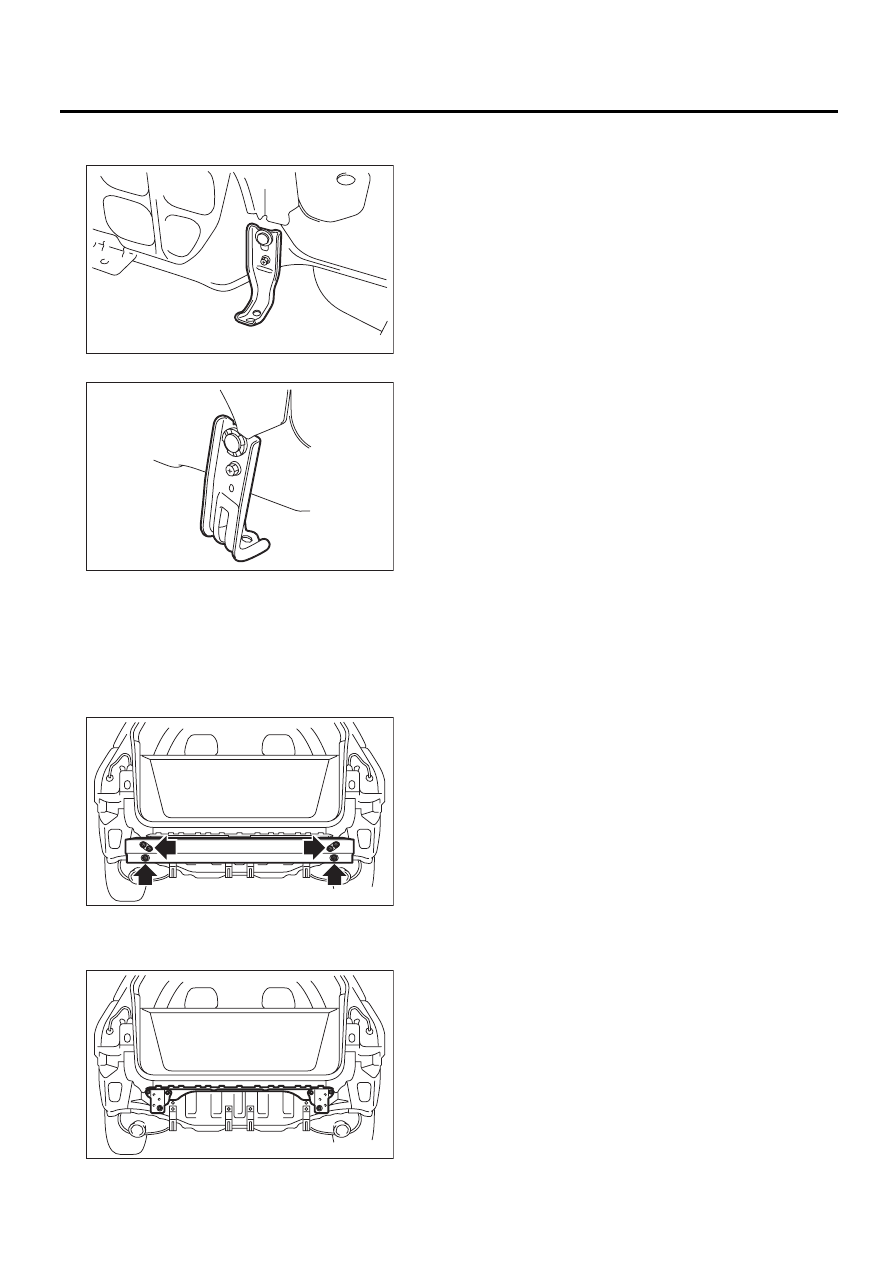

EI-41

Задний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

• Нижний кронштейн

• Модель с кузовом Седан

• Модель с кузовом Универсал

4. УЗЕЛ БАЛКИ ЗАДНЕГО БАМПЕРА

1) Отсоедините провод массы от аккумулятора.
2) Снимите облицовку заднего бампера. <См. EI-
39, ОБЛИЦОВКА ЗАДНЕГО БАМПЕРА (МОДЕЛЬ
С КУЗОВОМ СЕДАН), СНЯТИЕ, Задний бампер.>
3) Отверните гайки и снимите усилитель глав-
ной балки с кузова автомобиля.

4) Отверните гайки и снимите кронштейн бал-
ки бампера и верхнюю заднюю балку с кузова
автомобиля.

B: УСТАНОВКА

1. ОБЛИЦОВКА ЗАДНЕГО БАМПЕРА

1) Установите верхнюю заднюю балку на кузов
автомобиля.
2) Установите облицовку заднего бампера на
кузов автомобиля.

ПРИМЕЧАНИЕ:
• В модели OUTBACK, при снятии боковой де-
коративной накладки, замените двусторон-
нюю ленту.
• Если облицовка бампера легко соскакивает
с верхней задней балки, закрепите ее крючком
на стороне кронштейна.
3) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EI-6, ЗАДНИЙ БАМПЕР (МОДЕЛЬ С КУ-
ЗОВОМ СЕДАН), УЗЕЛ, Общие сведения.>
<См. EI-7, ЗАДНИЙ БАМПЕР (МОДЕЛЬ С КУ-
ЗОВОМ УНИВЕРСАЛ), УЗЕЛ, Общие сведе-
ния.>

2. КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

Установка производится в порядке, обратном
порядку снятия.

3. УЗЕЛ БАЛКИ ЗАДНЕГО БАМПЕРА

Установка производится в порядке, обратном
порядку снятия.

C: УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

Обратитесь к разделу по ремонту переднего
бампера. <См. EI-34, РЕМОНТ, Передний бам-
пер.>

EI-00641

EI-00588

EI-00803

EI-00804

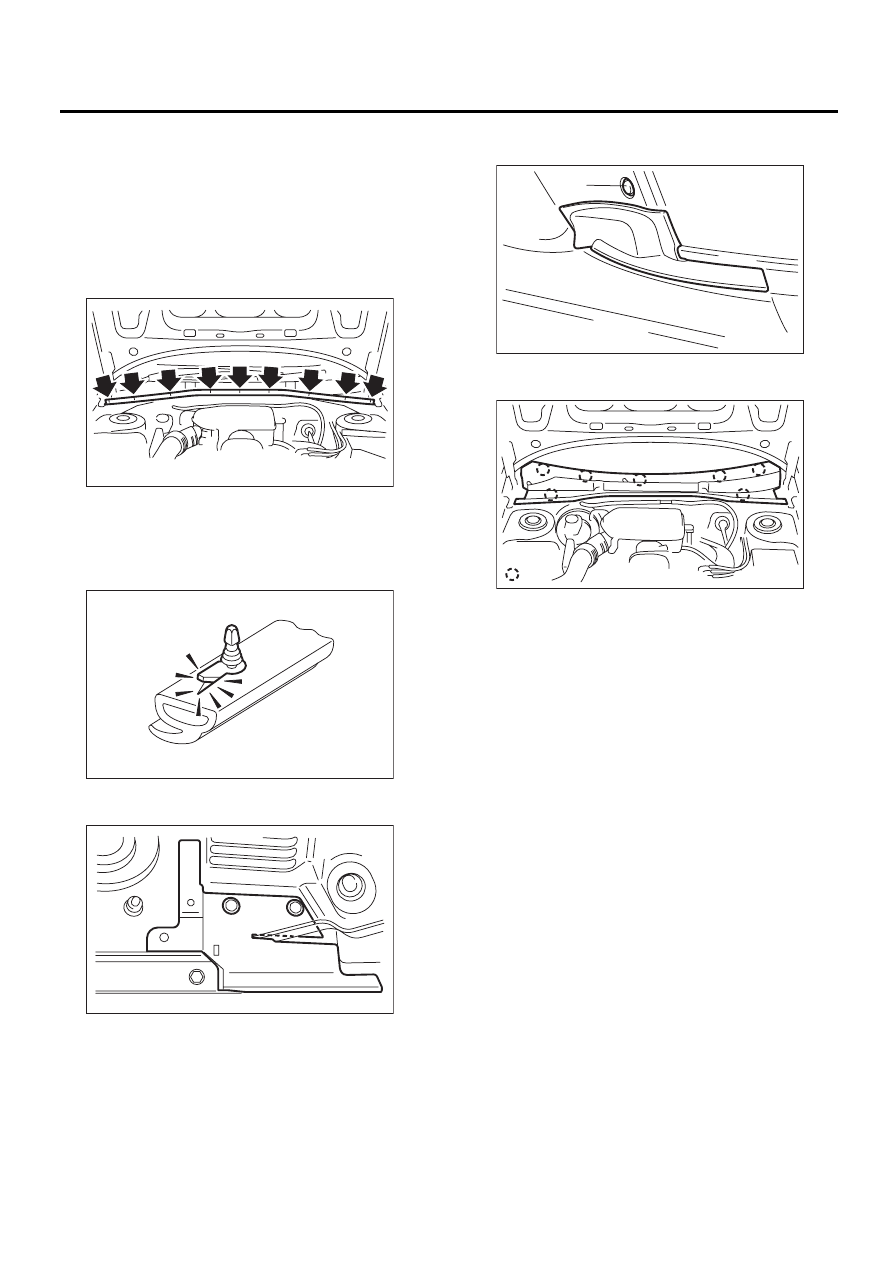

EI-42

Крышка капота

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

10.Крышка капота

A: СНЯТИЕ

1) Откройте капот.
2) Снимите рычаг стеклоочистителя. <См. WW-
18, СНЯТИЕ, Рычаг стеклоочистителя ветро-
вого стекла.>
3) Снимите фиксаторы уплотнителя, а затем
снимите уплотнитель.

ПРИМЕЧАНИЕ:
Не прикладывайте чрезмерную силу при сня-
тии фиксатора уплотнителя, чтобы не повре-
дить уплотнитель. Для снятия обязательно ис-
пользуйте съемник фиксаторов.

4) Снимите фиксатор и снимите панель крыш-
ки капота.

5) Снимите боковую панель капота и фиксатор
(А).

6) Снимите фиксаторы (А) и снимите крышку
капота.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-00642

EB-00141

EI-01483

EI-00790

(A)

EI-00644

:(A)

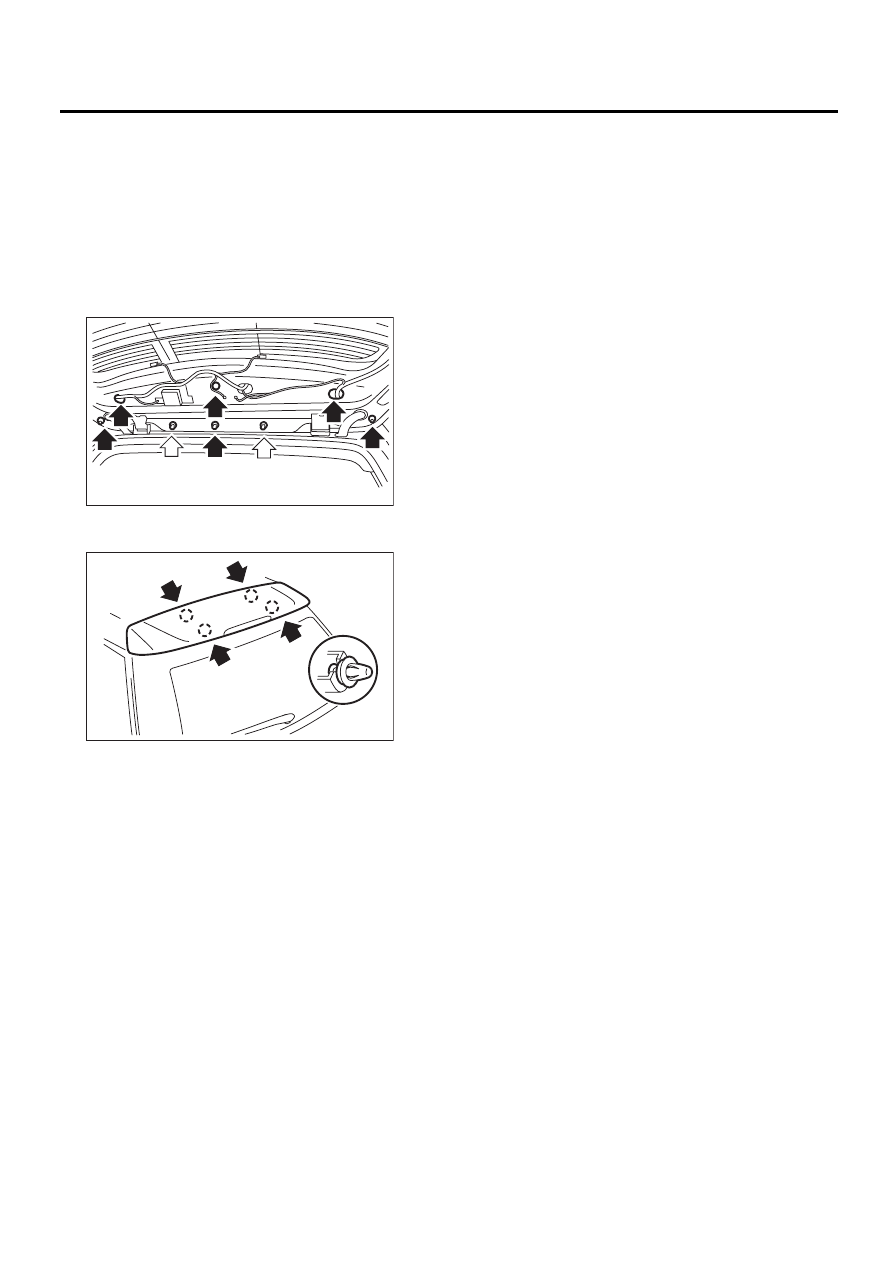

EI-43

Спойлер крыши

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

11.Спойлер крыши

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-72, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Отсоедините разъем верхнего стоп-сигнала
и шланг омывателя заднего стекла.
4) Снимите гайку и пластиковые колпачки.

5) Снимите фиксаторы и снимите спойлер кры-
ши.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

4,5 Нм (5,1 кгс-м, 3,32 фунт-сила-фут)

EI-00828

EI-00646
