SL-98

Реле блокиратора

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

45.Реле блокиратора

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите блок предохранителей.

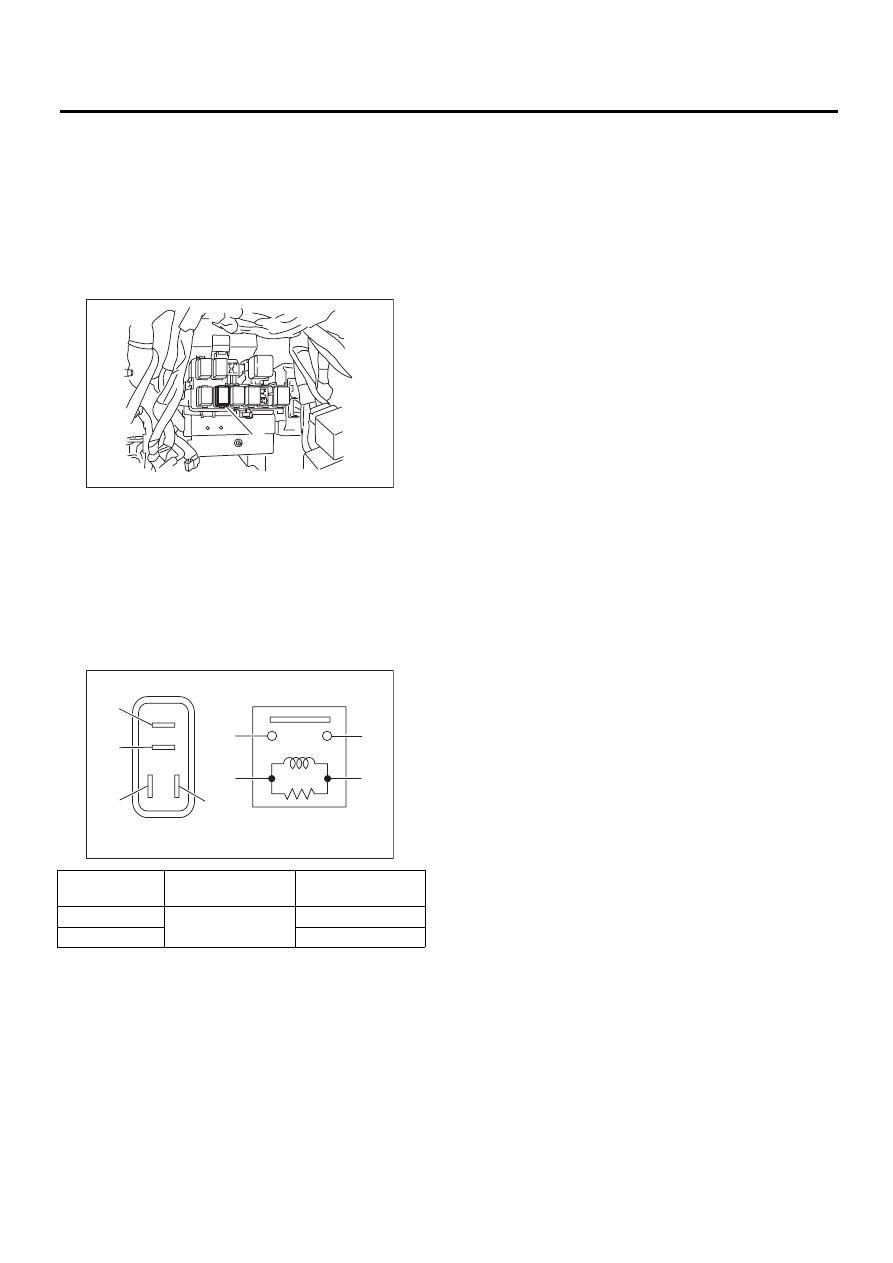

4) Снимите реле блокиратора (A) с блока реле.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Измерьте сопротивление между клеммами ре-
ле блокиратора при подсоединении клеммы
№ 4 к положительной клемме аккумулятора, а
клеммы № 3 к клемме массы аккумулятора.

ПРИМЕЧАНИЕ:
При неисправности замените реле блокирато-
ра.

Проводимость

Номер клеммы

Нормативное зна-

чение

Да

1 и 2

Менее 1 Ом

Отсутствует

1 МОм или более

SL-00819

(A)

LI-00001

(1)

(2)

(1)

(4)

(2)

(3)

(3)

(4)

SL-99

Звуковой сигнал системы дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

46.Звуковой сигнал системы дистанционного доступа

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите переднюю крышку бампера. <См.
EI-31, СНЯТИЕ, Передний бампер.>

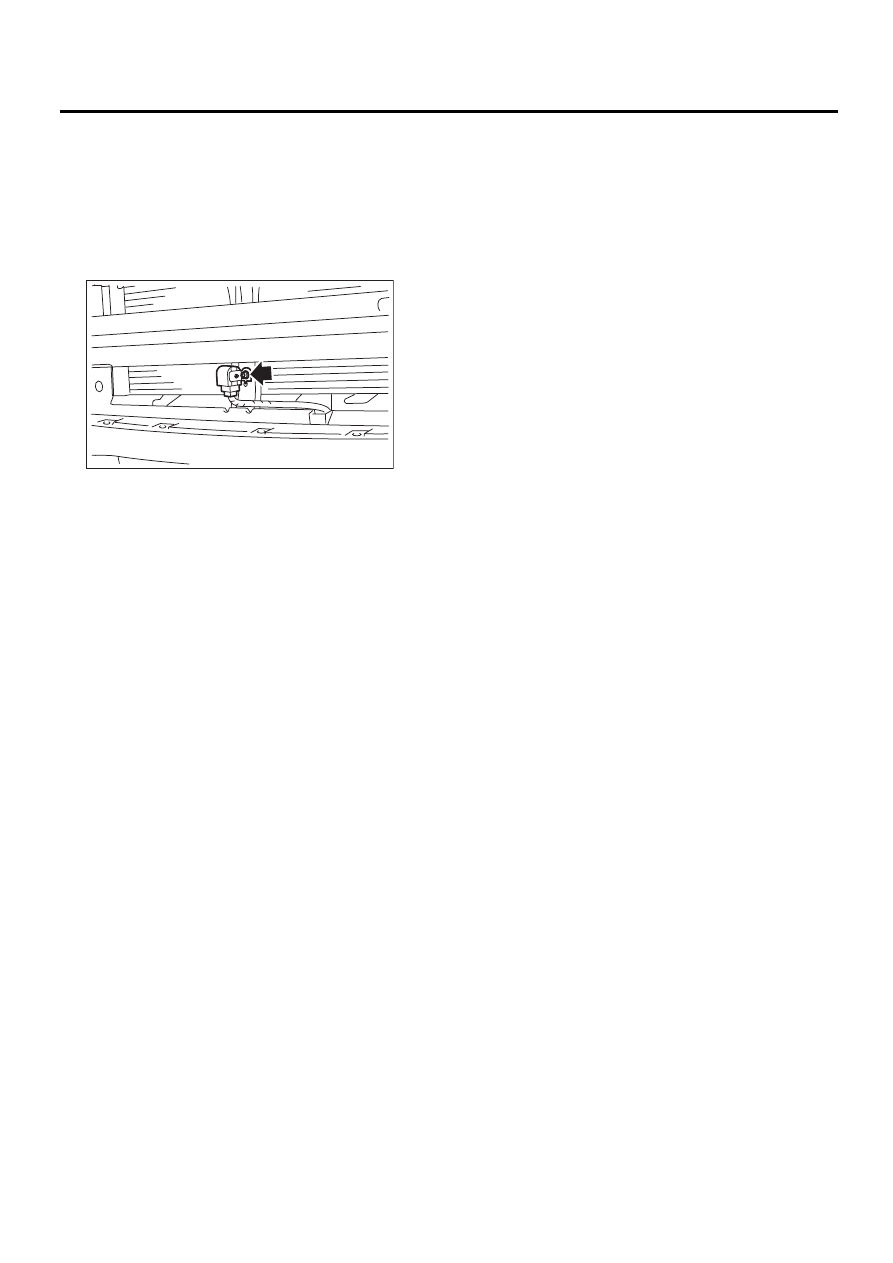

3) Отверните болт и снимите звуковой сигнал
системы дистанционного доступа.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

Подключите Subaru Select Monitor и проверьте
работу блока управления сличения (наружный
звуковой сигнал).
Убедитесь, что звуковой сигнал работает, в
противном случае замените его.

SL-00633

SL-100

Настройки функций (пользовательские настройки)

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

47.Настройки функций (пользовательские настройки)

A: ПОРЯДОК РАБОТЫ

Отключение/активация системы дистанци-
онного доступа
Следующие функции отключаются при отклю-
чении системы дистанционного доступа:
• Функция запирания/отпирания дверей с по-
мощью кнопки запирания/отпирания двери
• Функция запирания/отпирания с помощью
кнопки запирания/отпирания дверцы багажно-
го отсека
• Функция открытия багажника с помощью
кнопки открытия багажника
• Функция предотвращения запирания ключа
дистанционного доступа (включая функцию
предотвращения запирания ключа дистанци-
онного доступа в багажнике)
• Предупредительная функция
• Управление системой запуска двигателя при
помощи процедуры проверки кода-идентифика-
тора ключа системы дистанционного доступа

B: ПРОЦЕДУРА

1) Проверьте состояние автомобиля следую-
щим образом:
• Цепь зажигания выключена (OFF)
• Одно окно полностью открыто
• Замок двери водителя отперт
• Дверь водителя закрыта
• Система дистанционного доступа в активном
состоянии (или отключена в случае повторной
активации)
2) Займите место водителя и один раз нажмите
переключатель ручной разблокировки замков.
3) В течение пяти секунд закройте

→ откройте

дверь водителя.
4) В течение пяти секунд дважды нажмите пе-
реключатель ручной разблокировки замков.
5) В течение 30 секунд откройте

→ закройте →

откройте

→ закройте → откройте дверь води-

теля.
6) В течение 30 секунд дважды нажмите пере-
ключатель ручной разблокировки замков.
7) В течение 30 секунд откройте

→ закройте →

откройте дверь водителя.
8) В течение пяти секунд откройте

→ закройте

дверь водителя. Для подтверждения отключе-
ния системы дистанционного доступа дважды
прозвучит звуковой сигнал (когда система от-
ключена, однократный звуковой сигнал свиде-
тельствует о том, что система активирован).

ПРИМЕЧАНИЕ:
• Выполните аналогичные процедуры для пов-
торной активации системы дистанционного до-
ступа, если система была отключена.
• Если дверь водителя была открыта и закрыта
в шаге 4 или 6, функция отмены блокируется.

SL-101

Система дистанционного доступа с системой запуска/остановки двигателя при помощи кнопки

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

48.Система дистанционного доступа с системой запуска/

остановки двигателя при помощи кнопки

A: ПРОЦЕДУРЫ ДИАГНОСТИКИ ПРИЗНАКОВ НЕИСПРАВНОСТИ

Признак неисправности

Порядок устранения

Ссылка

Функция запирания/отпи-
рания не осуществляется
при нажатии кнопки запи-
рания/отпирания дверей,
кнопки открытия багажни-
ка или кнопки запирания/
отпирания дверцы багаж-
ного отсека

Замок двери

<См. KPS(diag)-101, НЕВОЗМОЖ-
НОСТЬ ЗАПИРАНИЯ/ОТПИРАНИЯ
ПРИ ПОМОЩИ КНОПКИ ЗАПИРАНИЯ/
ОТПИРАНИЯ СИСТЕМЫ ДИСТАНЦИ-
ОННОГО ДОСТУПА НА ЛЮБОЙ ДВЕ-
РИ, ПРОВЕРКА, Диагностика по симп-
томам.>

Центральный блок управления

Ключ дистанционного доступа

Датчик открытия двери

Блок управления сличения

Приемник

Система дистанционного
доступа не работает

Проверка настроек отмены функции системы
дистанционного доступа

<См. KPS(diag)-102, ВСЕ ФУНКЦИИ
СИСТЕМЫ ДИСТАНЦИОННОГО ДО-
СТУПА НЕ РАБОТАЮТ, ПРОВЕРКА,
Диагностика по симптомам.>

Жгут проводов

Блок управления сличения

Двери не запираются при
помощи кнопки запирания/
отпирания двери водите-
ля.

Запирание дверей в ручном режиме

<См. KPS(diag)-103, НЕВОЗМОЖ-
НОСТЬ ЗАПИРАНИЯ ПРИ ПОМОЩИ
КНОПКИ ЗАПИРАНИЯ/ОТПИРАНИЯ
СИСТЕМЫ ДИСТАНЦИОННОГО ДО-
СТУПА НА ДВЕРИ ВОДИТЕЛЯ, ПРО-
ВЕРКА, Диагностика по симптомам.>

Датчик открытия двери

Проверка сигнала датчика запертого положения

Проверка сигналов запирания/отпирания дверей
с кнопки

Блок управления сличения

Наружная ручка двери

Жгут проводов

Двери не запираются и не
отпираются с помощью
кнопки запирания/отпира-
ния на двери водителя.

Проверка запирания дверей в ручном режиме

<См. KPS(diag)-104, НЕВОЗМОЖ-
НОСТЬ ЗАПИРАНИЯ/ОТПИРАНИЯ
ПРИ ПОМОЩИ КНОПКИ ЗАПИРАНИЯ/
ОТПИРАНИЯ СИСТЕМЫ ДИСТАНЦИ-
ОННОГО ДОСТУПА НА ДВЕРИ ВОДИ-
ТЕЛЯ, ПРОВЕРКА, Диагностика по сим-
птомам.>

Проверка выключателя освещения салона, вклю-
чающего освещение салона при открытии двери

Проверка датчика запертого положения

Проверка кнопки запирания/отпирания дверей

Проверка блока управления сличения

Проверка наружной ручки двери

Проверка жгута проводов

Двери не отпираются с по-
мощью кнопки запирания/
отпирания на двери води-
теля.

Проверка запирания дверей в ручном режиме

<См. KPS(diag)-106, НЕВОЗМОЖ-
НОСТЬ ОТПИРАНИЯ ПРИ ПОМОЩИ
КНОПКИ ЗАПИРАНИЯ/ОТПИРАНИЯ
СИСТЕМЫ ДИСТАНЦИОННОГО ДО-
СТУПА НА ДВЕРИ ВОДИТЕЛЯ, ПРО-
ВЕРКА, Диагностика по симптомам.>

Проверка сигнала выключателя освещения сало-
на, включающего освещение салона при откры-
тии двери

Проверка датчика запертого положения

Проверка кнопки запирания/отпирания дверей

Проверка блока управления сличения

Проверка наружной ручки двери

Проверка жгута проводов

Невозможность запира-
ния/отпирания при помощи
кнопки запирания/отпира-
ния на двери переднего
пассажира.

Проверка запирания дверей в ручном режиме

<См. KPS(diag)-109, НЕВОЗМОЖ-
НОСТЬ ЗАПИРАНИЯ ПРИ ПОМОЩИ
КНОПКИ ЗАПИРАНИЯ/ОТПИРАНИЯ
СИСТЕМЫ ДИСТАНЦИОННОГО ДО-
СТУПА НА ДВЕРИ ПЕРЕДНЕГО ПАС-
САЖИРА, ПРОВЕРКА, Диагностика по
симптомам.>

Проверка предохранителя.

Проверка наружной антенны со стороны сиденья
водителя

Форсированный режим работы антенны

Проверка генератора

Проверка жгута проводов

Проверка генератора

Проверка наружной ручки двери
