Subaru Legacy (2008 год). Руководство - часть 32

PM-18

Ремень ГРМ

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

12) Снимите узел автоматического регулятора
натяжения ремня.

13) Установка производится в порядке, обрат-
ном порядку снятия. <См. ME(H4SO)-47, УСТА-
НОВКА, Ремень ГРМ.>

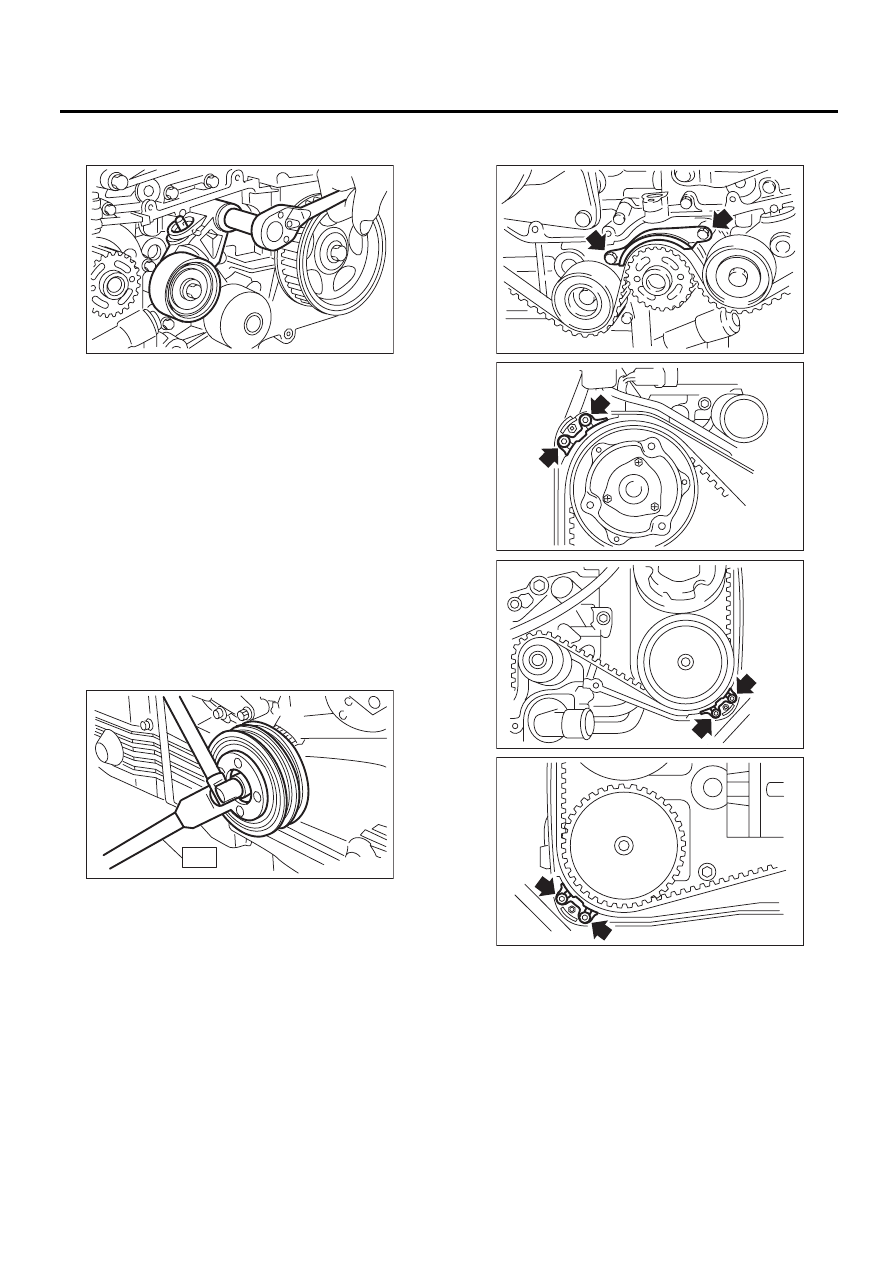

2. МОДЕЛЬ DOHC

1) Защитите радиатор при помощи картона и
куска толстой ткани.
2) Снимите клиновидные ремни.
<См. ME(H4DOTC)-40, Клиновидный ремень.>
3) При помощи специального инструмента за-
фиксируйте коленчатый вал и отверните болт
шкива.
• Кроме модели MT с турбонаддувом:
ST

499977400

КЛЮЧ ШКИВА КОЛЕНЧА-
ТОГО ВАЛА

• Модель MT с турбонаддувом:
ST

499977100

КЛЮЧ ШКИВА КОЛЕНЧА-
ТОГО ВАЛА

4) Снимите шкив коленчатого вала.
5) Снимите крышку ремня (левую).
6) Снимите крышку ремня (правую).
7) Снимите переднюю крышку ремня.

8) Снимите направляющую ремня ГРМ. (Мо-
дель MT)

PM-00011

ME-03393

ST

PM-00008

ME-03124

ME-00728

ME-00729

PM-19

Ремень ГРМ

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

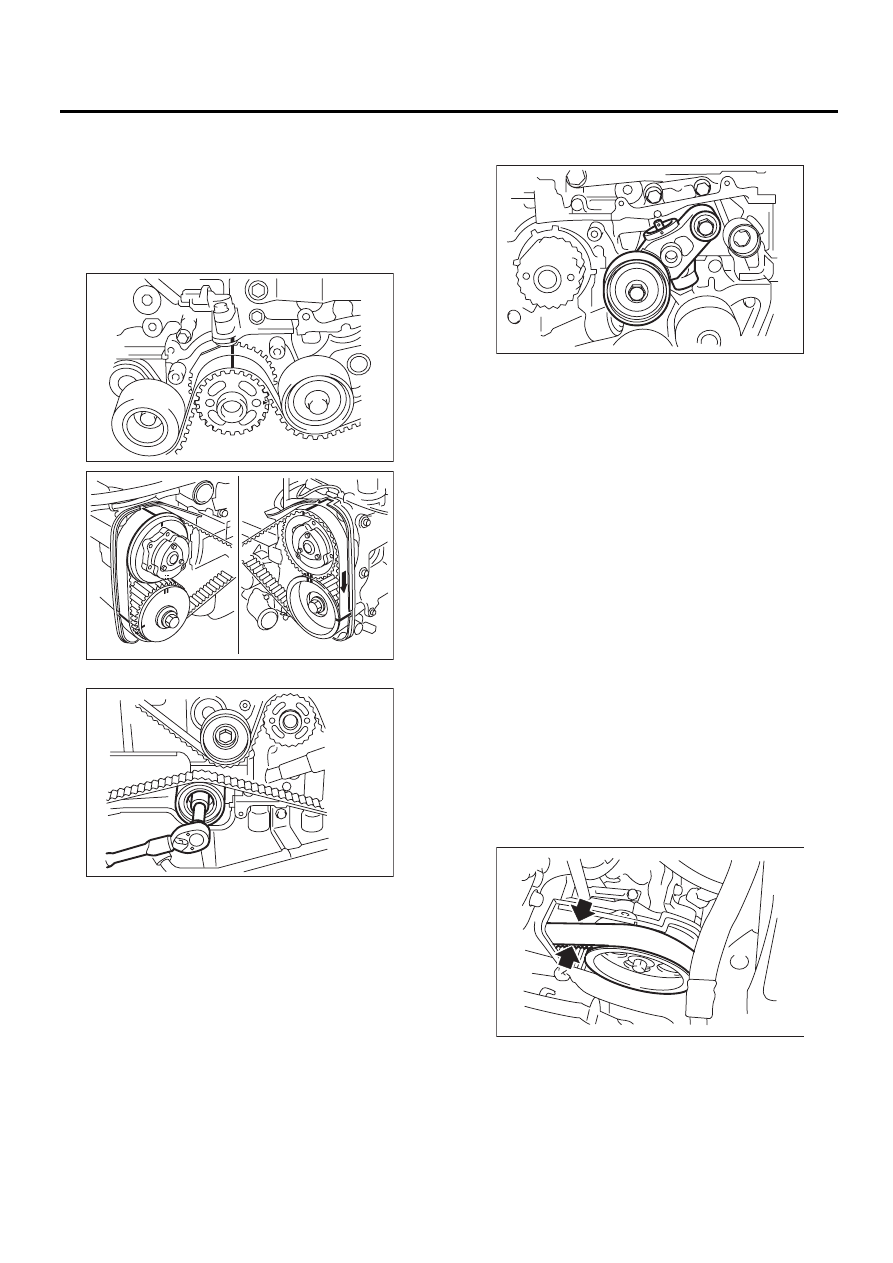

9) Поверните коленчатый вал и совместите от-
метки на коленчатом валу и на левой и правой
звездочках распределительных валов с метка-
ми-выточками на крышке ремня и блоке цилин-
дров. Для поворота коленчатого вала исполь-
зуйте специальный инструмент.
ST

499987500

ТОРЦОВЫЙ КЛЮЧ КОЛЕН-
ЧАТОГО ВАЛА

10) Снимите натяжной ролик ремня.

11) Снимите ремень ГРМ.

12) Снимите узел автоматического регулятора
натяжения ремня.

13) Установка производится в порядке, обрат-
ном порядку снятия. <См. ME(H4DOTC)-48, УС-
ТАНОВКА, Ремень ГРМ.>

ОСТОРОЖНО:
При установке ремня ГРМ убедитесь, что
метки на ремне соответствуют меткам на
звездочках. При неправильной установке
может произойти столкновение поршней и
клапанов.

B: ПРОВЕРКА

1. МОДЕЛЬ SOHC

1) Снимите крышку ремня ГРМ (левую).
2) Прокрутив двигатель не менее четырех раз,
проверьте заднюю поверхность ремня ГРМ на
предмет трещин и повреждений. При необхо-
димости, замените неисправный ремень ГРМ
на новый.
3) Если боковая поверхность ремня ГРМ чрез-
мерно изношена (вспушена или отслаивается
от каркаса) или повреждена, проверьте натяж-
ные шкивы, натяжитель ремня, шкив водяного
насоса и звездочку распределительного вала
на совмещенность с ремнем (перпендикуляр-
ность). Замените изношенный ремень ГРМ на
новый.

4) Установите крышку ремня ГРМ (левую).

ME-00070

ME-03175

PM-00095

PM-00096

PM-00342

PM-20

Ремень ГРМ

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

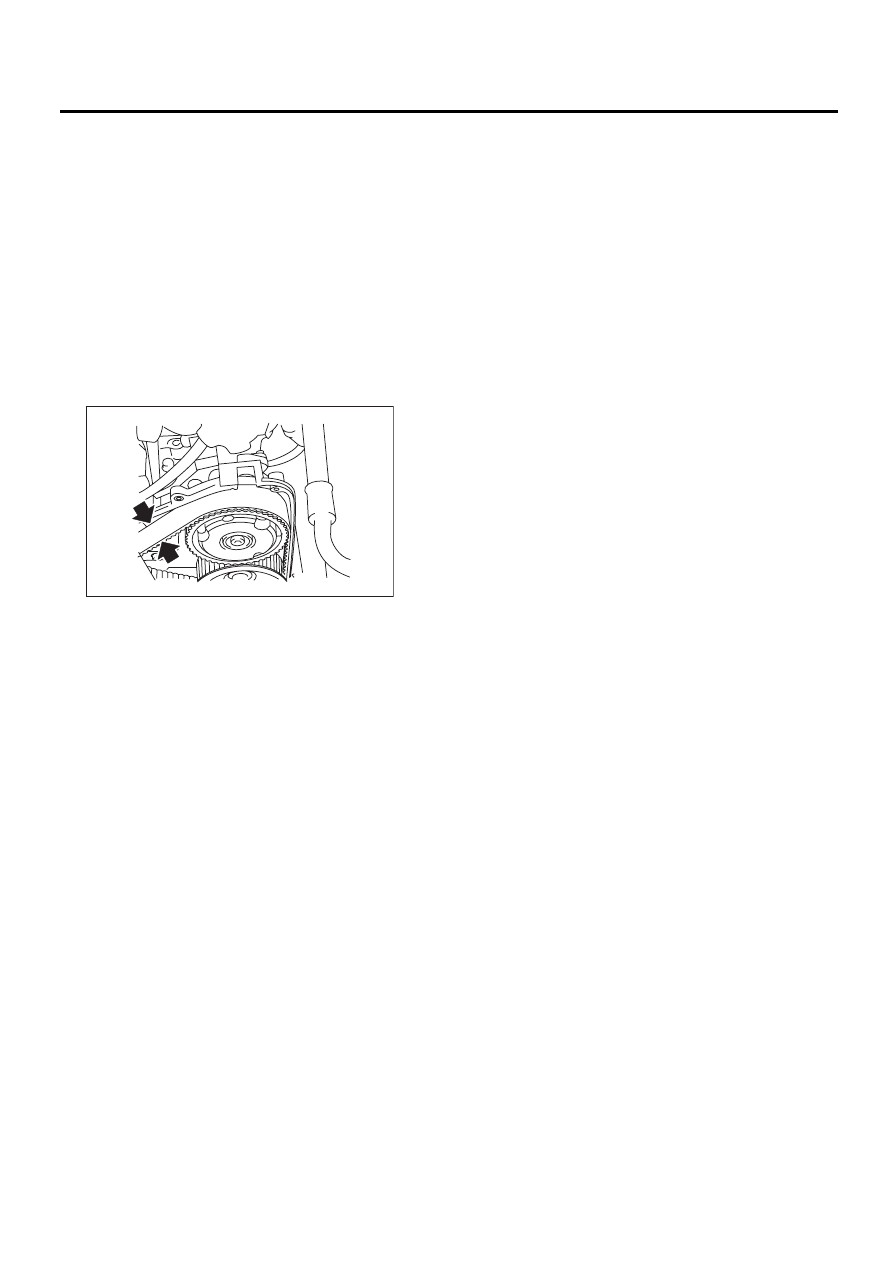

2. МОДЕЛЬ DOHC

1) Снимите крышку ремня ГРМ (левую).
2) Прокрутив двигатель не менее четырех раз,
проверьте заднюю поверхность ремня ГРМ на
предмет трещин и повреждений. При необхо-
димости, замените неисправный ремень ГРМ
на новый.
3) Если боковая поверхность ремня ГРМ чрез-
мерно изношена (вспушена или отслаивается
от каркаса) или повреждена, проверьте натяж-
ные шкивы, натяжитель ремня, шкив водяного
насоса и звездочку распределительного вала
на совмещенность с ремнем (перпендикуляр-
ность). Замените изношенный ремень ГРМ на
новый.

4) Установите крышку ремня ГРМ (левую).

PM-00343

PM-21

Топливная магистраль

ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8. Топливная магистраль

A: ПРОВЕРКА

Топливная магистраль, в основном, скрыта от
глаз, поэтому проверьте топливопроводы,
участки вокруг них, а также топливопроводы в
моторном отсеке на предмет ржавчины, пов-
реждения шлангов, ослабления крепления и
т.п. При выявлении неисправных деталей, от-
ремонтируйте или замените их.
• Модель SOHC
<См. FU(H4SO)-57, Магистрали подачи и отво-
да паров топлива.>
• Модель DOHC без турбонаддува
<См. FU(H4DO)-57, Магистрали подачи и отво-
да паров топлива.>
• Модель с турбонаддувом
<См. FU(H4DOTC)-66, Магистрали подачи, воз-
врата и отвода паров топлива.>
• Модель 3.0 L
<См. FU(H6DO)-59, Магистрали подачи и отво-
да паров топлива.>
