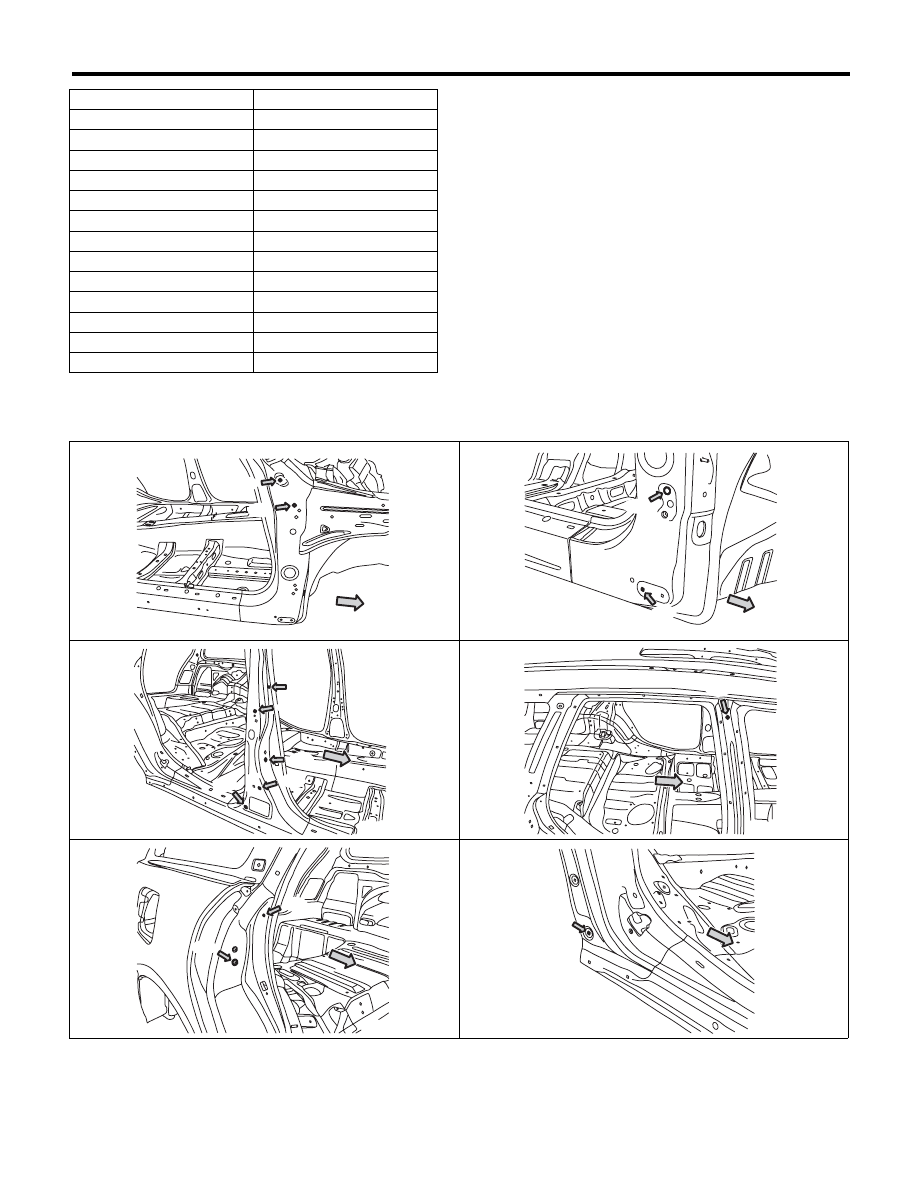

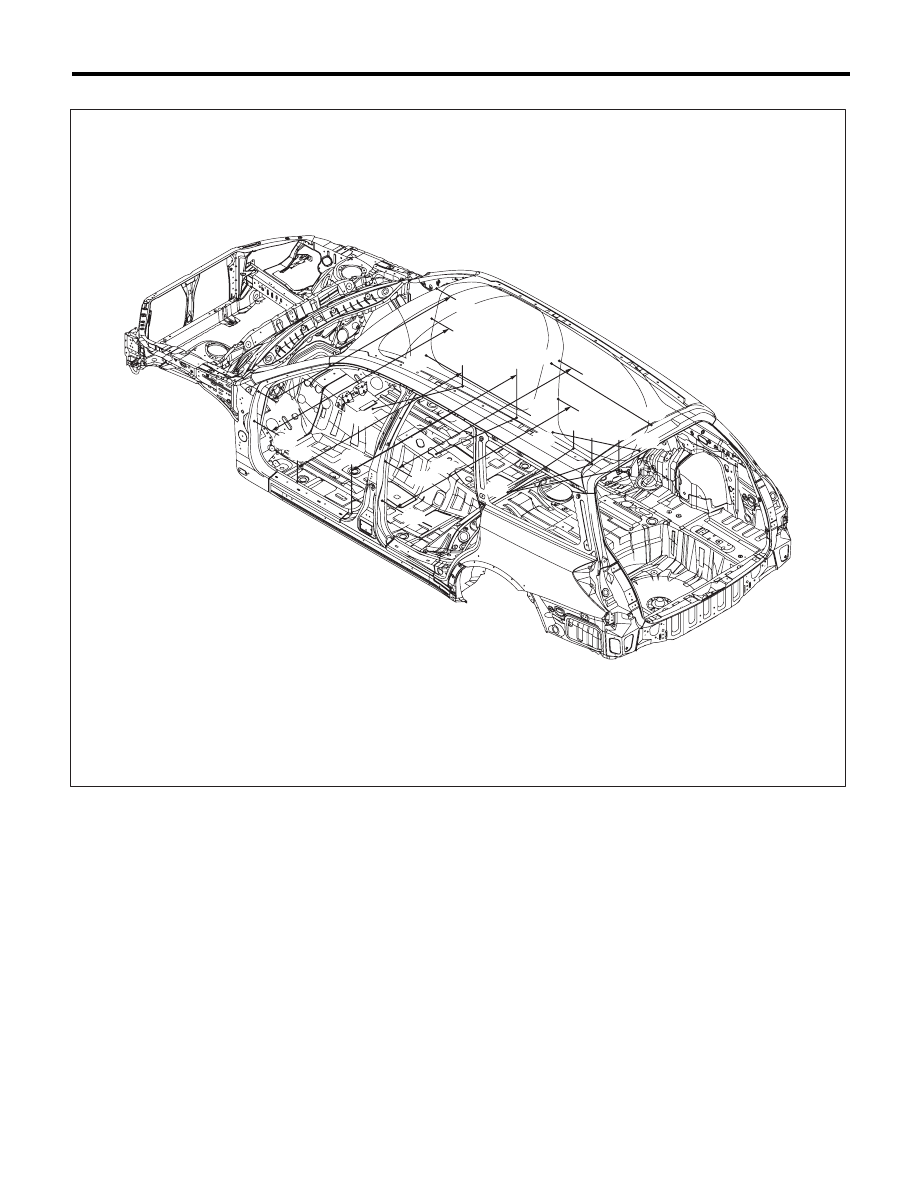

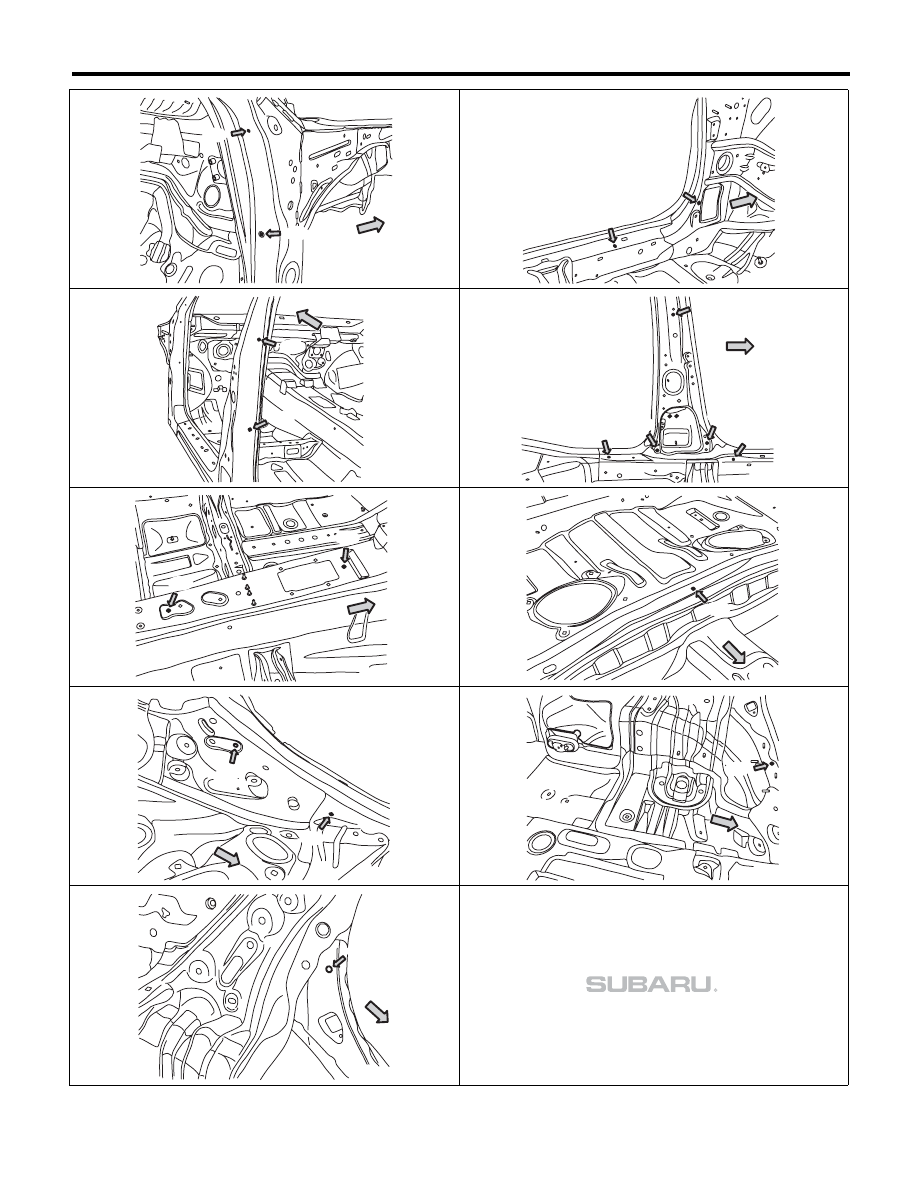

BS-12 Datum Dimensions BODY STRUCTURE NOTE: • All reference points are left-right symmetrical. Point of measurement Datum dimension mm (in) (20) — (26) 1,232 (48.50) (20) — (29) 1,034 (40.71) (20 — (30) 1,066 (41.97) (21) — (29) 1,080 (42.52) (22) — (30) 1,055 (41.54) (23) — (31) 1,070 (42.13) (27) — (27) 1,448 (57.01) (28) — (28) 1,523 (59.96) (29) — (35) 863 (33.98) (30 — (35) 1,002 (39.45) (30) — (37) 753 (29.65) (31) — (37) 679 (26.73) (36) — (36) 1,506 (59.29) Ft (20) (21) BS-01453 Ft (22) (23) BS-01454 Ft (27) (29) (28) (30) (31) BS-01493 Ft (26) BS-01456 Ft (36) (35) BS-01457 Ft (37) BS-01458 |
