BS-8

Datum Dimensions

BODY STRUCTURE

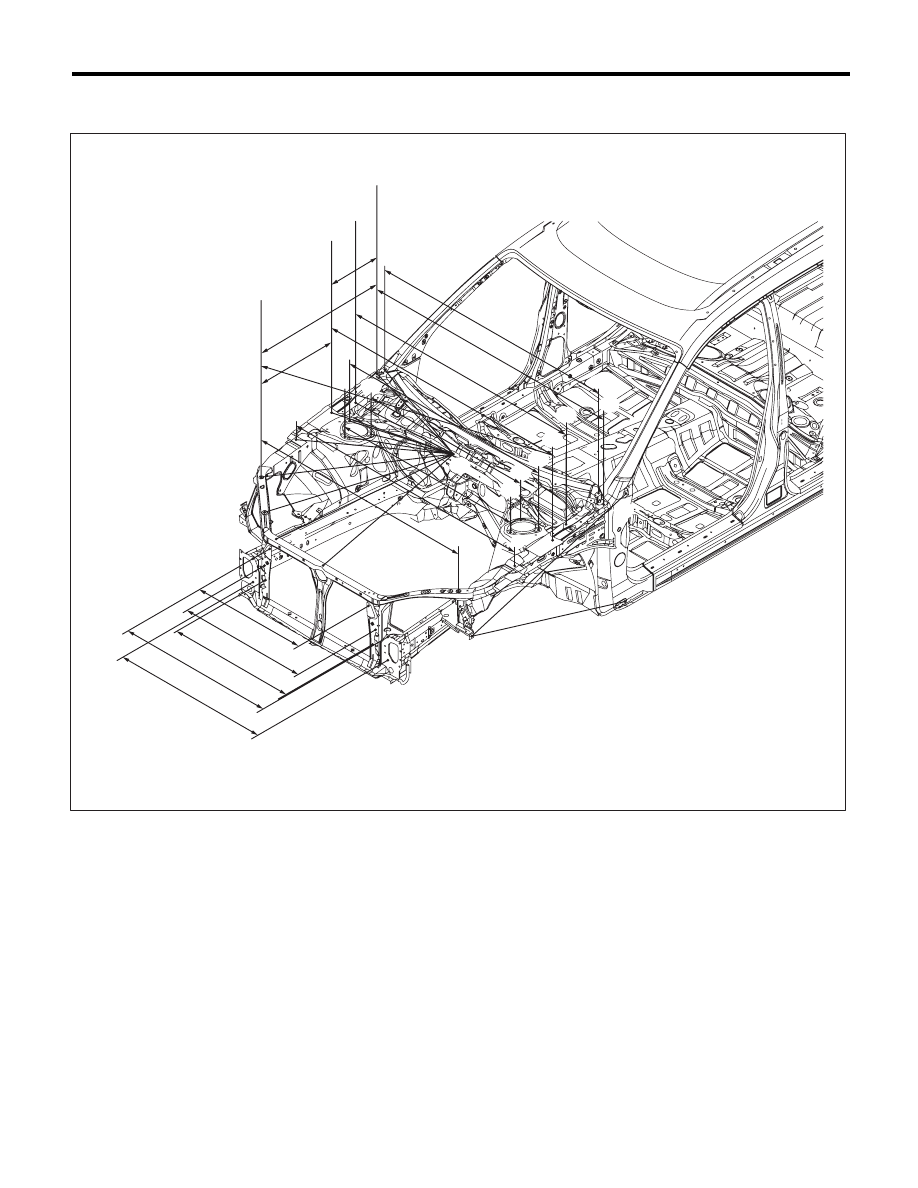

2. FRONT STRUCTURE

• Common for wagon and sedan model

(1)

Repair location hole (body center)

(9)

Bumper beam mounting hole
(symmetrical), lower side

(16)

Strut mount mounting hole (sym-
metrical), rear inside

(2)

Radiator mounting hole

(3)

Headlight mounting hole
(symmetrical)

(10)

Cowl panel mounting hole
(body center)

(17)

Strut mount mounting hole (sym-
metrical), front

(18)

Fender mounting hole
(symmetrical)

(4)

Reinforcement fender mounting
hole (symmetrical)

(11)

Fender mounting hole
(symmetrical)

(5)

Air conditioner condenser mounting
hole (symmetrical)

(12)

Location hole (symmetrical)

(19)

Fender mounting hole
(symmetrical)

(13)

Hood hinge mounting hole (sym-
metrical), front

(6)

Beam corner side mounting hole
(symmetrical)

(20)

Fender mounting hole
(symmetrical)

(14)

Fender extension mounting hole
(symmetrical)

(7)

Heat insulation cover mounting
hole (symmetrical)

(23)

Fender mounting hole
(symmetrical)

(15)

Strut mount mounting hole (sym-
metrical), rear outside

(8)

Bumper beam mounting hole
(symmetrical), upper side

(5)

(5)

(1)

(2)

(3)

(18)

(18)

(10)

(4)

(19)

(23)

(20)

(17)

(15)

(16)

(16)

(17)

(15)

(14)

(13)

(12)

(11)

(14)

(13)

(12)

(11)

(6)

(6)

(7)

(7)

(8)

(8)

(9)

(9)

BS-01531

(4)

BS-9

Datum Dimensions

BODY STRUCTURE

Point of measurement

Datum dimension mm (in)

(1) — (10)

893 (35.16)

(2) — (10)

948 (37.32)

(3) — (10)

934 (36.77)

(4) — (10)

918 (36.14)

(4) — (4)

1,314 (51.73)

(4) — (12)

882 (34.72)

(4) — (14)

557 (21.93)

(4) RH — (14) LH

1,498 (58.98)

(4) LH — (14) RH

1,498 (58.98)

(5) — (5)

658 (25.91)

(6) — (6)

740 (29.13)

(7) — (7)

700 (27.56)

(8) — (8)

900 (35.43)

(9) — (9)

900 (35.43)

(10) — (11)

755 (29.72)

(10) — (12)

794 (31.26)

(10) — (13)

707 (27.83)

(10) — (14)

745 (29.33)

(10) — (15)

639 (25.16)

(10) — (16)

512 (20.16)

(10) — (17)

585 (23.03)

(10) — (18)

804 (31.65)

(11) — (11)

1,422 (55.98)

(12) — (12)

1,508 (59.37)

(12) — (14)

326 (12.83)

(13) — (13)

1,402 (55.20)

(14) — (14)

1,472 (57.95)

(15) — (15)

1,258 (49.53)

(16) — (16)

995 (39.17)

(17) — (17)

1,104 (43.46)

(18) — (18)

1,456 (57.32)

(19) — (20)

1,064 (41.89)

(19) — (23)

1,035 (40.75)

BS-10

Datum Dimensions

BODY STRUCTURE

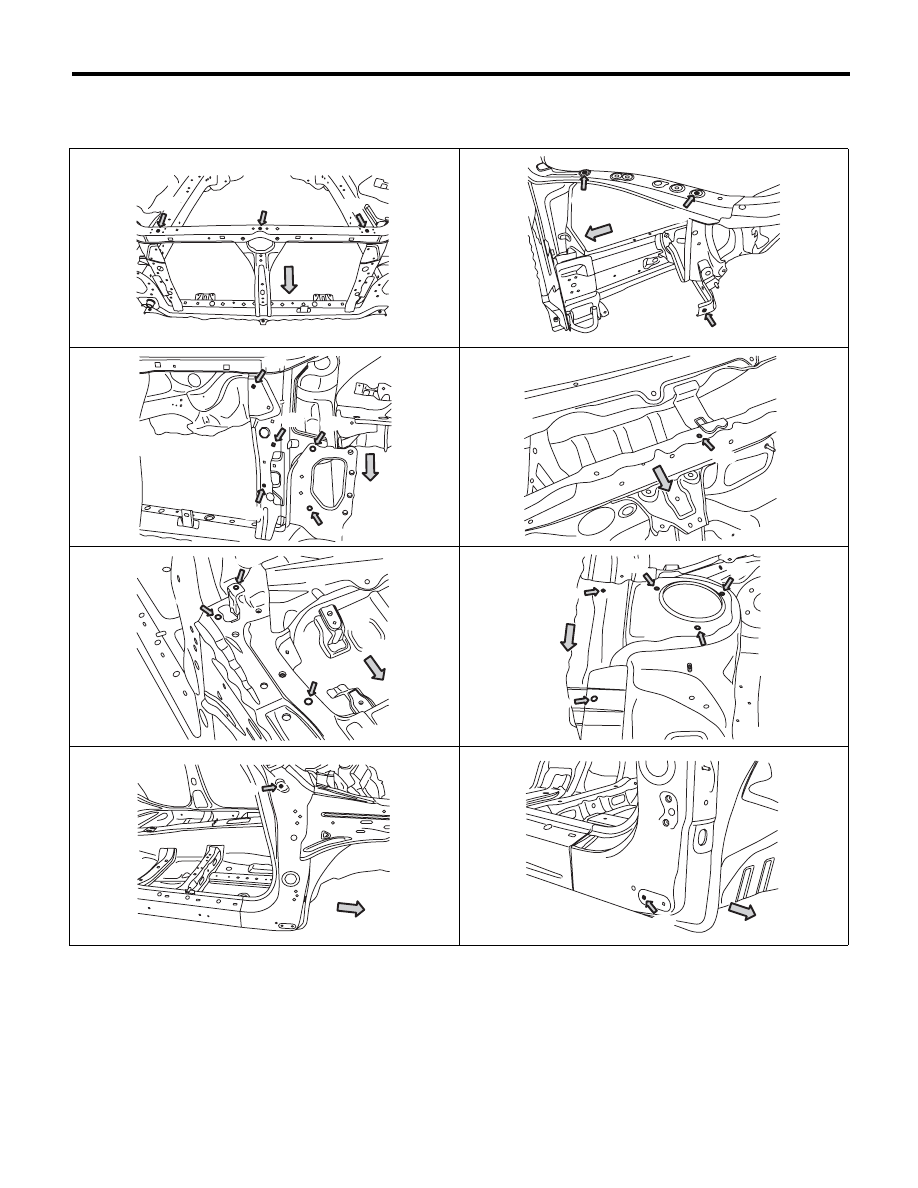

NOTE:

• The reference points (1) and (10) are at the body center, while the other points are left-right symmetrical.
• The dimensions are the actual dimensions between the reference points.

Ft

(1)

(2)

(2)

BS-01445

Ft

(3)

(4)

(19)

BS-01446

Ft

(7)

(5)

(6)

(8)

(9)

BS-01447

BS-01491

Ft

(10)

Ft

(13)

(11)

(12)

BS-01492

Ft

(14)

(15)

(16)

(17)

(18)

BS-01450

Ft

(20)

BS-01451

Ft

(23)

BS-01452

BS-11

Datum Dimensions

BODY STRUCTURE

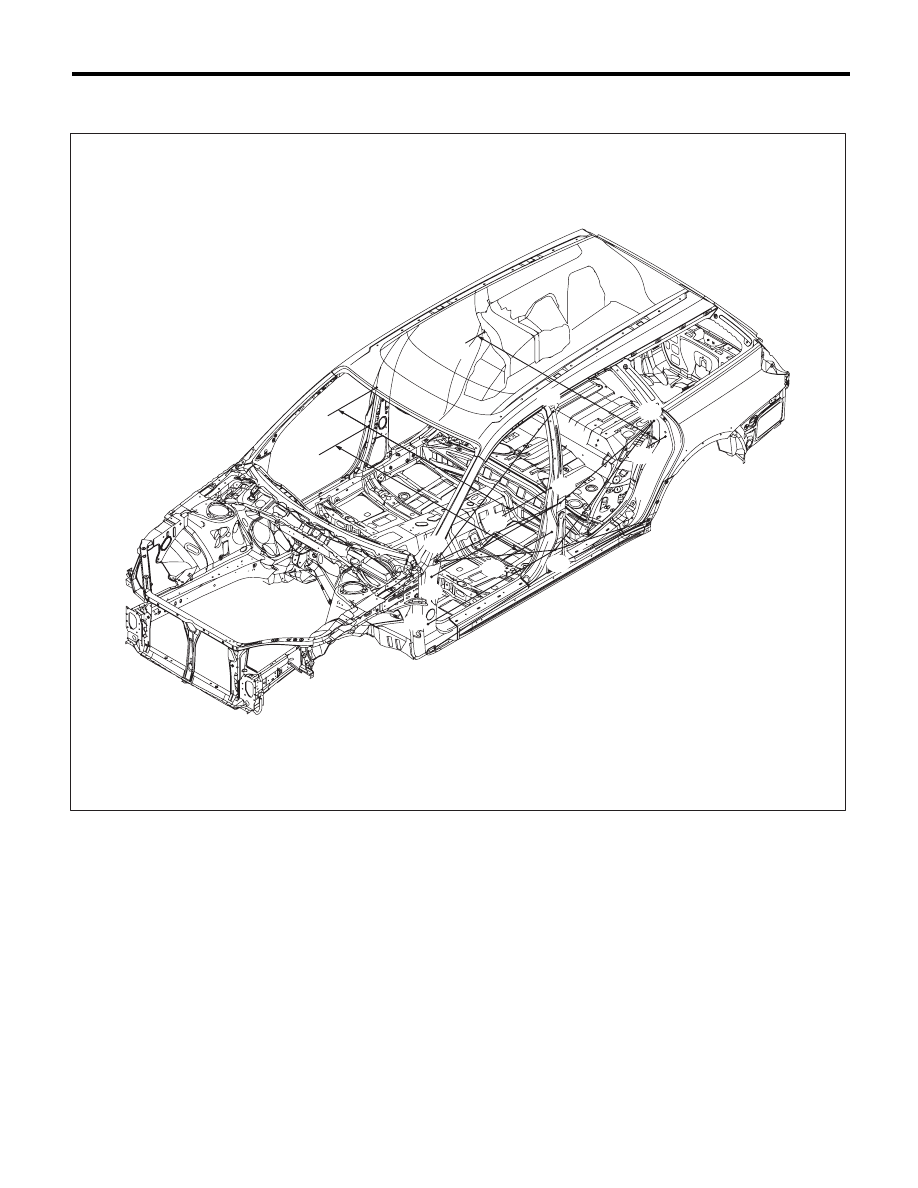

3. INSIDE

• Common for wagon and sedan model, 1

(20)

Fender mounting hole
(symmetrical)

(27)

Weatherstrip mounting hole
(symmetrical)

(31)

Gauge hole (symmetrical)

(35)

Weatherstrip mounting hole
(symmetrical)

(21)

Front door hinge upper mounting
hole (symmetrical), upper side

(28)

Front door striker mounting hole
(symmetrical)

(36)

Rear door striker mounting hole
(symmetrical)

(22)

Front door hinge lower mounting
hole (symmetrical), upper side

(29)

Rear door hinge upper mounting
hole (symmetrical)

(37)

Protector mounting hole
(symmetrical)

(23)

Fender mounting hole
(symmetrical)

(30)

Rear door hinge lower mounting
hole (symmetrical)

(26)

Gauge hole (symmetrical)





(27)

(20)

(28)

(36)

(26)

(36)

(37)

(31)

(35)

(28)

(29)

(23)

(22)

(21)

(27)

BS-01413

(30)
