PM-41

Fuel Filter

PERIODIC MAINTENANCE SERVICES

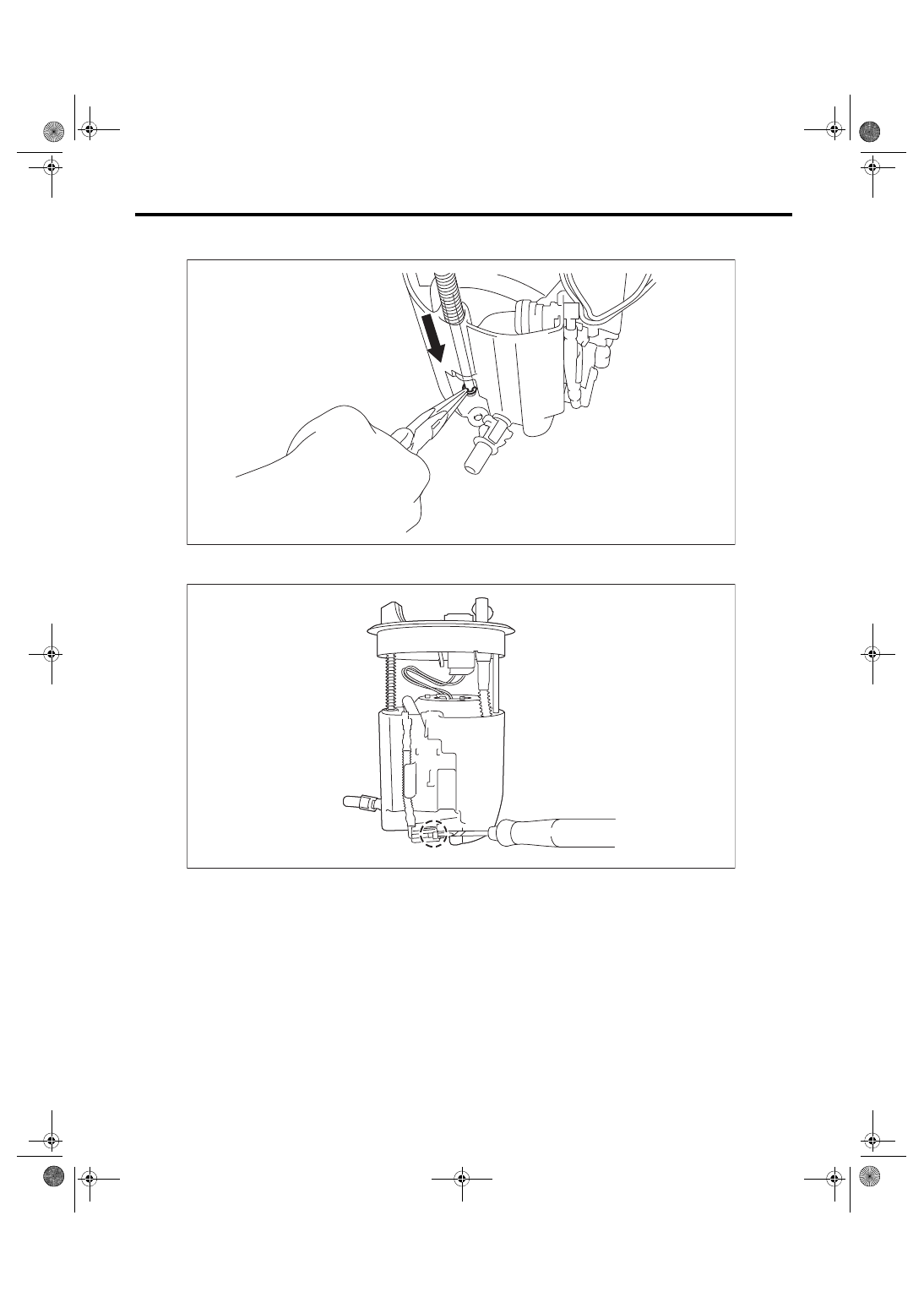

26) Press the fuel suction plate in the direction indicated in the figure, and remove the E ring using needle

nose pliers.

27) Release the tab using a flat tip screwdriver wrapped by protective tape and disconnect the jet pump noz-

zle.

PM-00601

PM-00602

PM-42

Fuel Filter

PERIODIC MAINTENANCE SERVICES

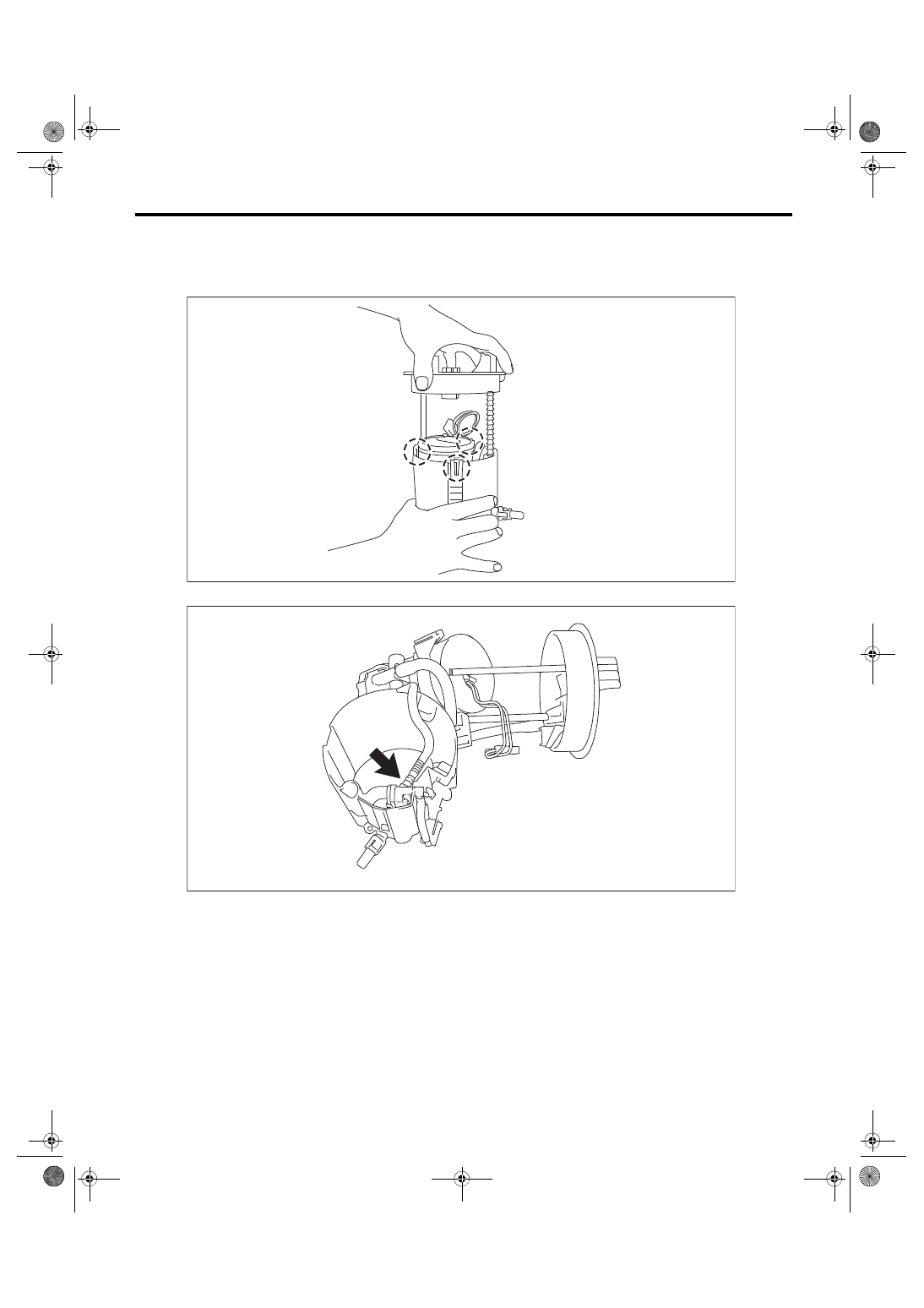

28) Release the three tabs using a flat tip screwdriver wrapped by protective tape and pull out the fuel suction

plate.
CAUTION:

Do not damage the fuel sub tank or fuel filter.

29) Release the tab using a flat tip screwdriver wrapped by protective tape and disconnect the jet pump.

PM-00603

PM-00604

PM-43

Fuel Filter

PERIODIC MAINTENANCE SERVICES

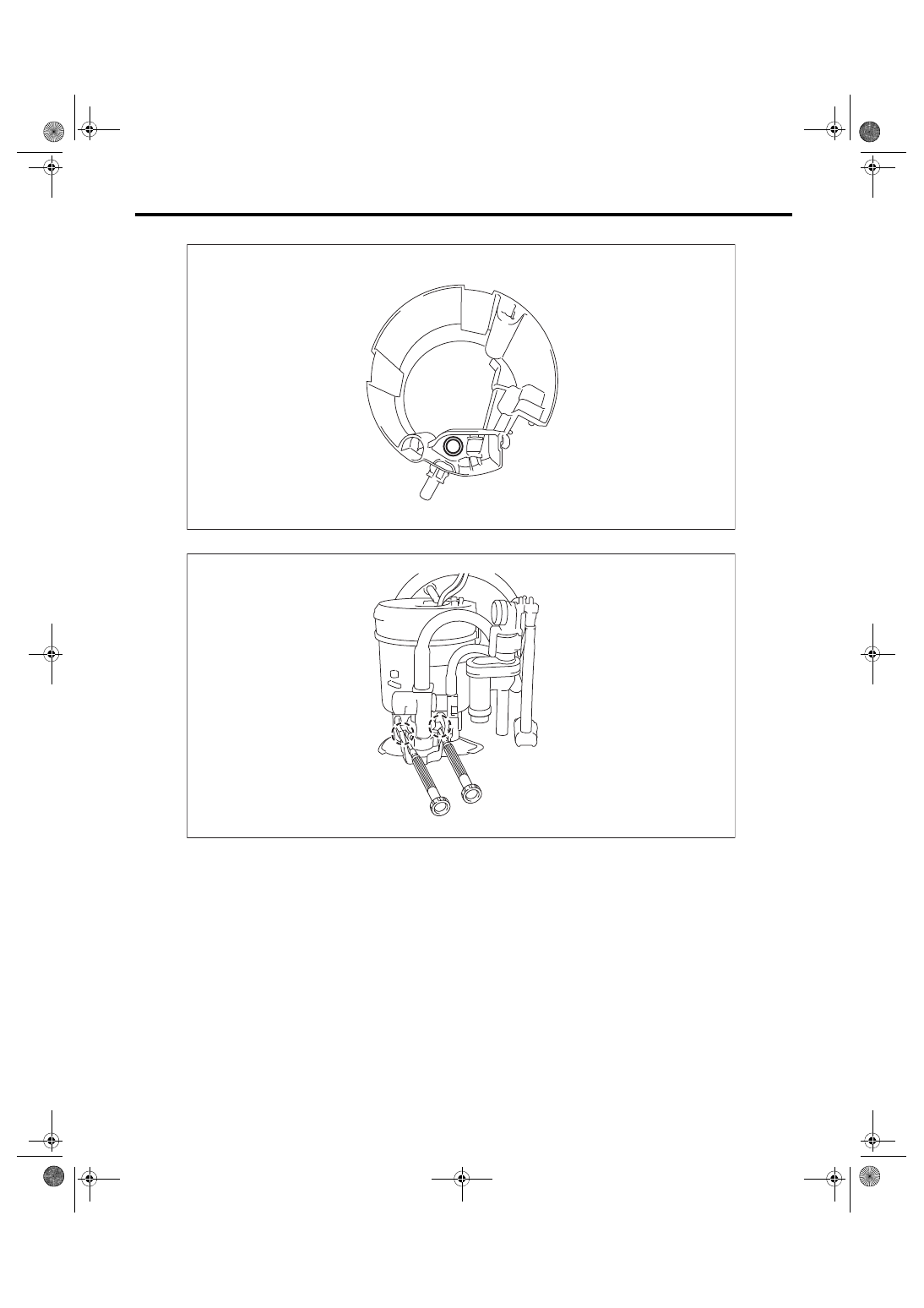

30) Remove the O-ring from the fuel sub tank.

31) Release the two tabs using a flat tip screwdriver wrapped by protective tape.

PM-00605

PM-00606

PM-44

Fuel Filter

PERIODIC MAINTENANCE SERVICES

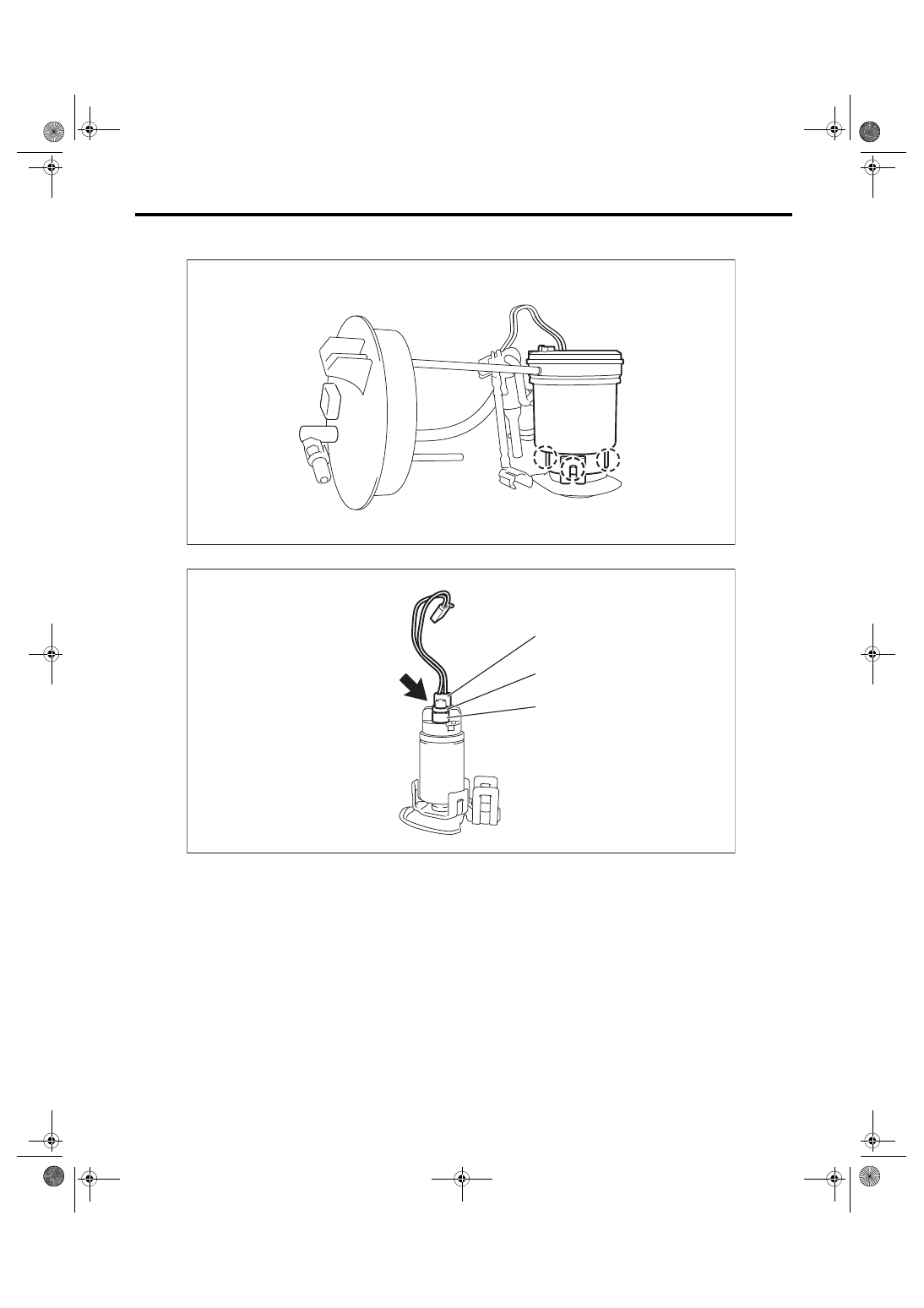

32) Release the three tabs using a flat tip screwdriver wrapped by protective tape and pull out the fuel pump

keeping it completely straight.

33) Remove the O-ring (A), spacer (B) and connector cable (C) from the fuel pump.

PM-00607

PM-00608

(A)

(B)

(C)
